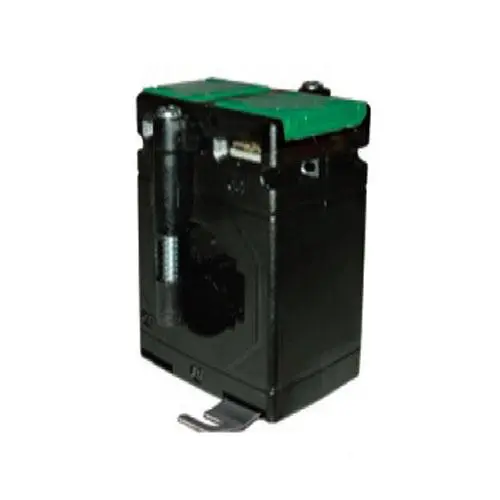

Convertidor de corriente
serie PCE-LCTB 50/21 (30) para la medición
de corrientes CA hasta 400 A
El
convertidor de corriente de la serie PCE-LCTB
50/21 (30) se usa para detectar directamente las corrientes alternas que en los circuitos son demasiado altos. El
convertidor de corriente convierte la corriente primaria en una corriente secundaria reducida proporcionalmente, que puede ser procesada por un medidor. Adicionalmente el
convertidor de corriente protege los medidores conectados de tensiones demasiado altas. El
convertidor de corriente de la serie PCE-PCE-LCTB
50/21 (30) puede detectar, según la versión, corrientes primarias entre
50 A hasta 400 A, y convertirlas en corrientes secundarias de 1 A o 5 A. Adicionalmente puede seleccionar las clases de precisión: 1 / 0,5 / 0,2 / 0,2s.
-
Bobinado primario (entrada): 50 A ...
400 A
- Bobinado secundario (salida): 1 A / 5 A
- Tensión del sistema: máx. 720 V
- Clases de precisión: 0,5
/ 1
- Frecuencia: 5 Hz
- Normas IEC/EN 60044-1, BS 3938, IS
2705-1
- Fácil de instalar
- Dimensiones compactas
Especificaciones técnicas
Bobinado primario (entrada máx.)
50 ... 400 A
Bobinado segundario (salida)
1 A / 5 A
Clases de
precisión
0,5 - para mediciones precisas
1 - para mediciones ordinarias, para
medidores analógicos
Ancho
31 mm
Fondo
50 mm
Diámetro del agujero
Ø 21 mm
Tamaño máximo del carril
20x10 mm
Normas
IEC/EN 60044-1, BS 3938, IS 2705-1
Carcasa
10 % de fibra de vidrio de policarbonato
reforzado, resistente al fuego según UV94V-0
Conexiones
2 conectores en cada lado
Clase térmica
E (hasta 120 ºC)
Tensión del sistema
Máx. 720 V
Potencia nominal
1,5 VA ... 60 VA
Temperatura
ambiente
-20 ... +45 °C
Temperatura de almacenamiento
-50 ... +80 °C
Corriente de cortocircuito térmica (l th)
40 x In
Corriente de cortocircuito dinámica (l dyn)
2,5 x l th
Factor de seguridad
5
Contenido del envío 1 x Convertidor de corriente serie
PCE-LCTB 50/21 (30)
1 x Instrucciones de uso
