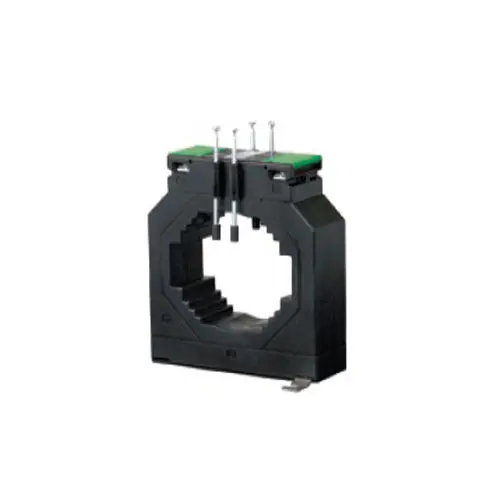

Convertidor de corriente PCE-LCTB 140/100V (45)

Referencia: PCE-LCTB 140/100V (45)
56,90 €
68,85 €
PCE-LCTB 140/100V (45)
Precio sin IVA ni gastos de envío (8,00 € + IVA)
Plazo de entrega: 3 Semanas
Convertidor de corriente serie PCE-LCTB 140/100V (45) para la medición de corrientes CA hasta 3000 A
El convertidor de corriente de la serie PCE-LCTB 140/100V (45) se usa para detectar directamente las corrientes alternas que en los circuitos son demasiado altos. El convertidor de corriente convierte la corriente primaria en una corriente secundaria reducida proporcionalmente, que puede ser procesada por un medidor. Adicionalmente el convertidor de corriente protege los medidores conectados de tensiones demasiado altas. El convertidor de corriente de la serie PCE-PCE-LCTB 140/100V (45) puede detectar, según la versión, corrientes primarias entre 200 A hasta 3000 A, y convertirlas en corrientes secundarias de 1 A o 5 A. Adicionalmente puede seleccionar las clases de precisión: 1 / 0,5 / 0,2 / 0,2s.

- Bobinado primario (entrada): 200 A ... 3000 A
- Bobinado secundario (salida): 1 A / 5 A
- Tensión del sistema: máx. 720 V
- Clases de precisión: 0,2s / 0,2 / 0,5 / 1
- Frecuencia: 5 Hz
- Normas IEC/EN 60044-1, BS 3938, IS 2705-1
- Fácil de instalar
- Dimensiones compactas

Bobinado primario (entrada máx.) 200 ... 3000 A
Bobinado segundario (salida) 1 A / 5 A
Clases de precisión 0,2s / 0,2 - para mediciones de laboratorio y de potencia
0,5 - para mediciones precisas
1 - para mediciones ordinarias, para medidores analógicos
Ancho 51 mm
Fondo 140 mm
Diámetro del agujero Ø 86 mm
Tamaño máximo del carril 100x30 mm, 2x80x25 mm, 2x70x30 mm
Normas IEC/EN 60044-1, BS 3938, IS 2705-1
Carcasa 10 % de fibra de vidrio de policarbonato reforzado, resistente al fuego según UV94V-0
Conexiones 2 conectores en cada lado
Clase térmica E (hasta 120 ºC)
Tensión del sistema Máx. 720 V
Potencia nominal 1,5 VA ... 60 VA
Temperatura ambiente -20 ... +45 °C
Temperatura de almacenamiento -50 ... +80 °C
Corriente de cortocircuito térmica (l th) 40 x In
Corriente de cortocircuito dinámica (l dyn)     2,5 x l th
Factor de seguridad 5

1 x Convertidor de corriente serie PCE-LCTB 140/100V (45)
1 x Instrucciones de uso
