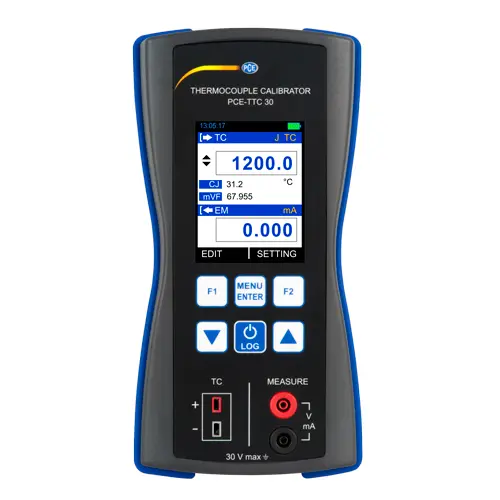

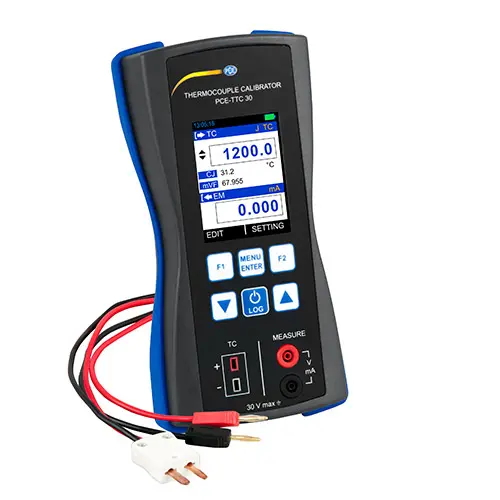

Registrador de datos de termoelementos PCE-TTC 30

Referencia: PCE-TTC 30

Consúltenos

Plazo de entrega: 1-3 Días (Salvo fin Stock)

Registrador de datos de termoelementos para la simulación y medición de termoelementos, corriente y tensión / Acumulador Li-Ion / Comprobación de continuidad / Función rampa

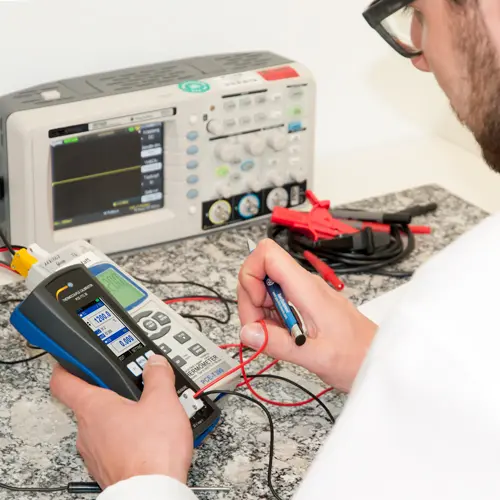

El registrador de datos de termoelementos PCE-TTC 30 esta diseñado para simular diferentes tipos de termoelementos y mV. Es por ello que puede usar el registrador de datos de termoelementos para diferentes termómetros e indicadores de temperatura con conexión a termoelementos. El registrador de datos de termoelementos PCE-TTC 30 simula los termoelementos más corrientes, como son los tipos K, T y S. El registrador de datos de termoelementos tiene una precisión de 0,3 ºC, lo que permite calibrar un termómetro sin ningún problema.

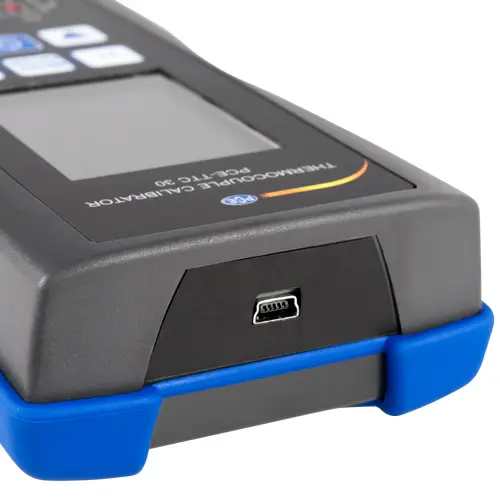

Además de introducir un valor de temperatura o tensión hasta 250 mV, también puede usar el registrador de datos de termoelementos en el modo rampa. El usuario puede decidir si usar la rampa en modo continuo o en intervalos definidos. Puede cargar el acumulador del registrador de datos de termoelementos a través de la interfaz mini USB. La misma interfaz sirve para transferir los valores de medición.

- Modo de simulación y medición
- Acumulador
- Para termoelementos E, J, K, T, B, R, S, N, mV
- Alimentación de 24 V para bucle
- Compatible con HART
- Modo manual y función rampa
- Prueba de continuidad
- Función de registro de datos

Tensión CC V
Rango		0 ... 30 V
Resolución		0,001 V
Precisión		±0,02 % del valor + 2 dgt.

Corriente CC mA
Rango		0 ... 24 mA
Resolución		0,001 mA
Precisión		±0,02 % del valor + 2 dgt.

Termoelementos
Tipo	Rango	Resolución	Precisión
E	-200 ... 1200 °C	0,1 °C	± 0,3 °C
J	-200 ... 1200 °C	0,1 °C	± 0,3 °C
K	-200 ... 1372 °C	0,1 °C	± 0,3 °C
T	-200 ... 400 °C	0,1 °C	± 0,3 °C
B	450... 1800 °C	0,1 °C	± 0,3 °C
R	0 ... 1750 °C	0,1 °C	± 0,3 °C
S	0 ... 1750 °C	0,1 °C	± 0,3 °C
N	-200 ... 1300 °C	0,1 °C	± 0,3 °C
mV	-10 ... 80 mV	0,001 mV	± 0,02 % del valor + 2µV
	-10 ... 250 mV	0,01 mV	± 0,02 % valor + 0,02 mV

Nota: Estas indicaciones corresponden al estándar de temperatura ITS-90.

Otras especificaciones
Modos pantalla		Medición: mA / mV / V / termoelemento Simulación: mV / termoelemento
Unidades de temperatura		°C / °F / K
Error compensación de junta fría		≤±0.5 °C
Tensión de entrada máxima		30 V CC
Coeficiente de temperatura		<30 ppm
Impedancia de entrada		Termoelemento / mV / V: >1 MΩ Medición de corriente: 10 Ω
Tiempo de respuesta		< 100 ms
Impedancia		>4,7 kΩ con termoelemento / mV
Frecuencia de actualización en pantalla		10 Hz
Aislamiento		500 V CC
Registro de datos		Memoria interna, 150000 valores
Interfaz		USB 2.0

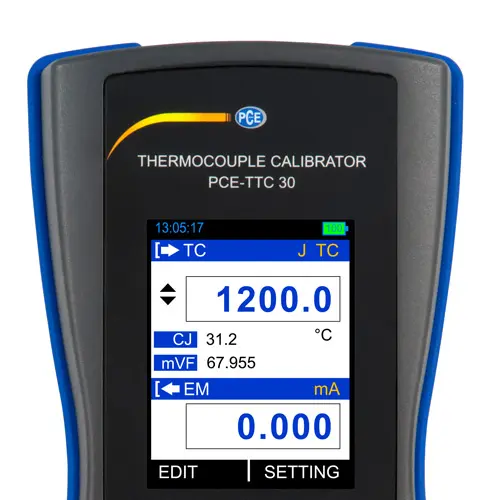

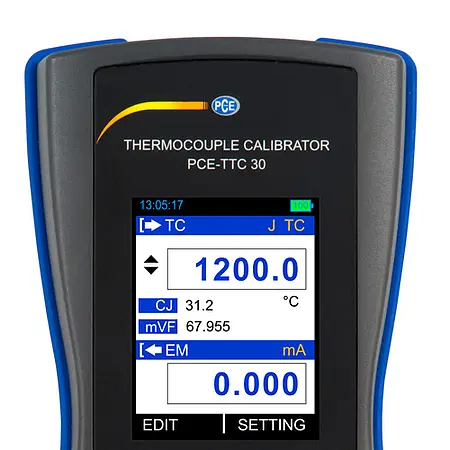

Pantalla		TFT LCD de 2,4" / 240 x 320 píxeles / Iluminación de fondo
Tensión de salida de bucle		24 V CC / 24 mA
Resistencia de bucle HART mA		250 Ω ±20 %
Funciones especiales		Función de paso y de rampa Modo manual y automático √x, x2: Para la función de medición
Prueba de continuidad		Ajuste del valor límite hasta 100 Ω
Alimentación		Acumulador Li-Ion de 3,7 V / 2300 mAh
Duración de la carga		Aprox. 5 horas
Fuente de alimentación		Entrada: 100 ... 240 V AC / 50 / 60 Hz Salida: 5 V / 1 A DC
Tiempo operativo del acumulador		Aprox. 18 h: Modo simulación y medición con una iluminación LCD baja Aprox. 8 h: Modo medición de 12 mA (24 V) con una iluminación LCD baja
Dimensiones		162 x 82 x 40 mm
Peso		Aprox. 300 g
Grado de protección		IP20
Condiciones operativas		Acumulador: 0 ... +55 °C / 30 ... 90 % H.r. Red eléctrica: 0 ... +45 °C / 30 ... 90 % H.r.
Condiciones de almacenamiento		-20 ... +60 °C / 30 ... 90 % H.r. sin condensación
Tiempo de calentamiento		Aprox. 15 minutos

1 x Registrador de datos de termoelementos
2 x Cables con conector de 2 mm
1 x Adaptador a conector de 2 mm para termoelementos
2 x Adaptadores de 2 a 4 mm
2 x Pinzas de cocodrilo
1 x Cable mini USB
1 x Fuente de alimentación 5 V / 1 A
1 x Bolsa de transporte
1 x Software
1 x Manual de instrucciones
