Pinza amperimétrica PCE-HVAC 6

Referencia: PCE-HVAC 6

Consúltenos

Plazo de entrega: 1-3 Días (Salvo fin Stock)

Pinza amperimétrica hasta 1000 A AC/DC / Detección de tensión sin contacto / Medición de tensión hasta 600 V / Medición de temperatura a través de termoelemento / Carcasa robusta engomada

La pinza amperimétrica ha sido diseñada especialmente para los técnicos del sector de calefacción, ventilación y aire acondicionado (siglas inglesas HVAC). La pinza amperimetrica HVAC es ideal para trabajos de comprobación y mantenimiento. La pinza amperimétrica es un dispositivo multifunción. Con ella puede medir con precisión corrientes alternas y continuas hasta 1000 A y tensiones alternas y continuas hasta 600 V. También detecta la tensión sin contacto, lo que permite una comprobación rápida y sencilla de conductos eléctricos.
La pinza amperimetrica mide además resistencias y condensadores. La comprobación de continuidad y de diodos completan el paquete de funciones de la pinza amperimétrica. Una particularidad del dispositivo son las dos conexiones para termoelementos. Esto permite medir por ejemplo la temperatura en la entrada y salida de sistemas de calefacción.
La pinza amperimetrica ha sido concebida para el trabajo diario. La carcasa robusta de plástico soporta los golpes. La goma que reviste la carcasa le permite sujetar bien la pinza amperimétrica, incluso cuando el técnico trabaje con los guantes puestos. La pantalla integra una iluminación de fondo lo que permite una fácil lectura en lugares oscuros. Otro punto a destacar es la linterna integrada en la punta de la pinza para iluminar el lugar de medición.

- Medición de corriente hasta 1000 A
- Cierre de las conexiones
- Medición de tensión hasta 600 V
- Medición de temperatura de 2 termoelementos
- Iluminación de pantalla y del punto de medición
- Detección de tensión sin contacto

Corriente DC A
Rango de medición	Resolución	Precisión (del valor)
500 µA	0,01 µA	± (1 % + 6 dígitos)
5000 µA	0,1 µA	± (1 % + 6 dígitos)
50 A	0,01 A	± (2,5 % + 5 dígitos)
1000 A	0,1 A	± (2,5 % + 30 dígitos)

Corriente AC A
Rango de medición	Resoución	Precisión (del valor)
500 µA	0,01 µA	± (1,5 % + 30 dígitos)
5000 µA	0,1 µA	± (1,5 % + 30 dígitos)
50 A	0,01 A	± (2,5 % + 30 dígitos)
1000 A	0,1 A	± (2,8 % + 30 dígitos)

Nota: La indicación de la precisión se refiere a mediciones AC A en un rango del 5 al 100 %.

Resistencia
Rango de medición	Resolución	Precisión (del valor)
500 Ω	0,01	± (1 % + 9 dígitos)
5 kΩ	0,0001	± (1 % + 5 dígitos)
50 kΩ	0,001	± (1 % + 5 dígitos)
500 kΩ	0,01	± (1 % + 5 dígitos)
5 MΩ	0,0001	± (3 % + 10 dígitos)
50 MΩ	0,001	± (3,5 % + 10 dígitos)

Tensión DC V
Rango de medición	Resolución	Precisión (del valor)
500 mV	0,01 mV	± ( 0,1 % + 8 dígitos)
5 V	0,0001 V	± ( 0,1 % + 4 dígitos)
50 V	0,001 V	± ( 0,1 % + 4 dígitos)
500 V	0,01 V	± ( 0,1 % + 4 dígitos)
600 V	0,1 V	± ( 0,5 % + 4 dígitos)

Tensión AC V (50 Hz ... 100 Hz)
Rango de medición	Resolución	Precisión (del valor)
500 mV	0,01 mV	± ( 0,8 % + 9 dígitos) (bei 50 Hz / 60 Hz)
5 V	0,0001 V	± (1 % + 30 dígitos)
50 V	0,001 V	± (1 % + 30 dígitos)
500 V	0,01 V	± (1 % + 30 dígitos)
600 V	0,1 V	± (1 % + 30 dígitos)

Nota: La indicación de la precisión se refiere a mediciones AC V en un rango del 5 al 100 %.

Capacidad
Rango de medición	Resolución	Precisión (del valor)
500 nF	0,01	± (3,5 % + 40 dígitos)
5000 nF	0,1	± (3,5 % + 10 dígitos)
50 µF	0,001	± (3,5 % + 10 dígitos)
500 µF	0,01	± (3,5 % + 10 dígitos)
5 mF	0,0001	± (5 % + 10 dígitos)

Frecuencia
Rango de medición	Resolución	Precisión (del valor)
50 Hz	0,001	± (0,3 % + 2 dígitos)
500 Hz	0,01	± (0,3 % + 2 dígitos)
5 kHz	0,0001	± (0,3 % + 2 dígitos)
50 kHZ	0,001	± (0,3 % + 2 dígitos)
500 kHz	0,01	± (0,3 % + 2 dígitos)
5 Mhz	0,0001	± (0,3 % + 2 dígitos)
10 MHz	0,001	± (0,3 % + 2 dígitos)

Ciclo de trabajo (Duty Cycle)
Rango de medición	Resolución	Precisión (del valor)
5 % ... 95 %	0,1	± (1 % + 2 dígitos)(del valor)

Ancho de pulso: 100 µs ... 100 ms
Frecuencia: 10 Hz ... 10 kHz

Temperatura
Rango de medición	Resolución	Precisión (del valor)
-100 °C ... 1000 °C	0,1	± (1 % + 2,5 °C)

Especificaciones genéricas
Diámetro del conducto	Máx. 48 mm
Pantalla	Dual, 50.000 dígitos
Prueba de continuidad	50 Ohm / < 50 mA
Prueba de diodos	0,3 mA / 2,8 V DC
Estado de la batería	Aparece el símbolo cuando la batería esté baja
Sobrerango	Indicación "OL", cuando se supere el rango
Cuota de medición	2 Hz
Detección de pico	> 1 ms
Termoelemento	Tipo K
Fusible	Fusible de cerámica, 500 mA
Ancho de banda AC (AC A / AC V)	50 Hz ... 400 Hz
Medición AC	True RMS
Condiciones operativas	5 °C ... 40 °C / máx. 80 % H.r. a 31 °C
Condiciones de almacenamiento	-20 °C ... 60 °C / máx. 80 % H.r.
Alimentación	Pila de 9 V
Desconexión automática	Aprox. a los 30 minutos
Dimensiones (B x H x T)	230 x 76 x 40 mm
Peso	315 g
Seguridad	IEC 1010-1(2001): EN 61010-1(2001) CAT III 600 V CAT II 1000 V Grado de contaminación 2

1 x Pinza amperimétrica PCE-HVAC 6
1 x Maletín
2 x Pinzas de prueba
1 x Pila de 9 V

Manual

Ficha tec.

Certificado

Recomendaciones

Referencia: CAL-PCE-DC

Certificado de calibración para pinzas

Calibración de laboratorio con hoja de datos y certificado según los estándares de la ISO 9000 y siguientes.

Los certificados de calibración se emiten especialmente para el cliente y por tanto están excluidos del derecho de devolución.

Catalogo: Instrumento de medida / Medidor / Multímetro

134,90 €

Precio sin IVA ni gastos de envio

Adaptador de corriente PCE-PA-ADP-SCHUKO

Referencia: PCE-PA-ADP-SCHUKO

Adaptador de corriente PCE-PA-ADP-SCHUKO

Adaptador para mediciones de potencia con enchufe con protección macho y hembra. El adaptador de corriente se puede utilizar para mediciones de corriente de hasta 10 A.

- Conexión directa a medidores de potencia, multímetros, etc.
- Permite una medición de corriente indirecta con pinzas de corriente

Catalogo: Instrumento de medida / Medidor / Multímetro

287,90 €

Precio sin IVA ni gastos de envio

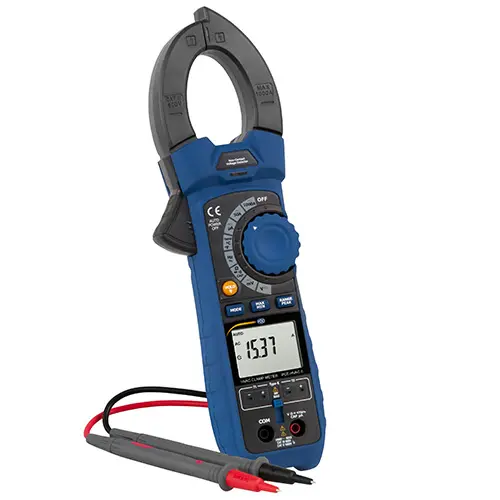

Pinza amperimétrica

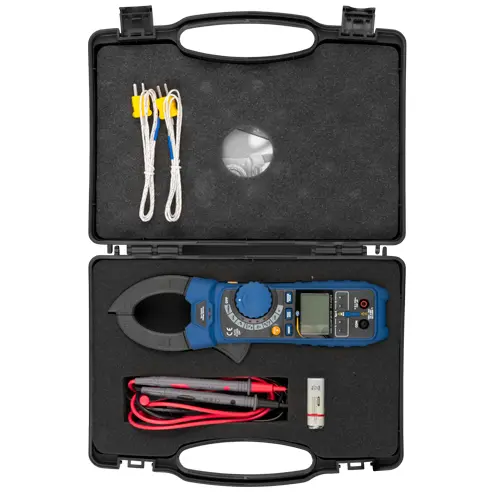

Pinza amperimétrica - Contenido del envío
