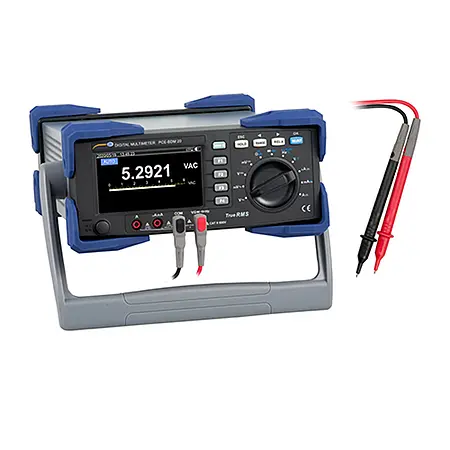

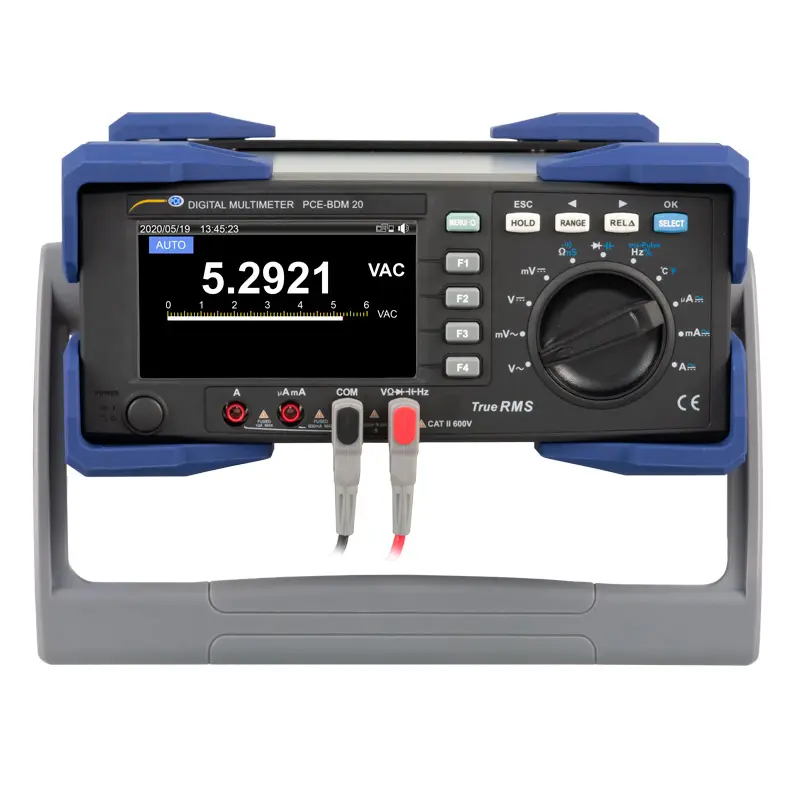

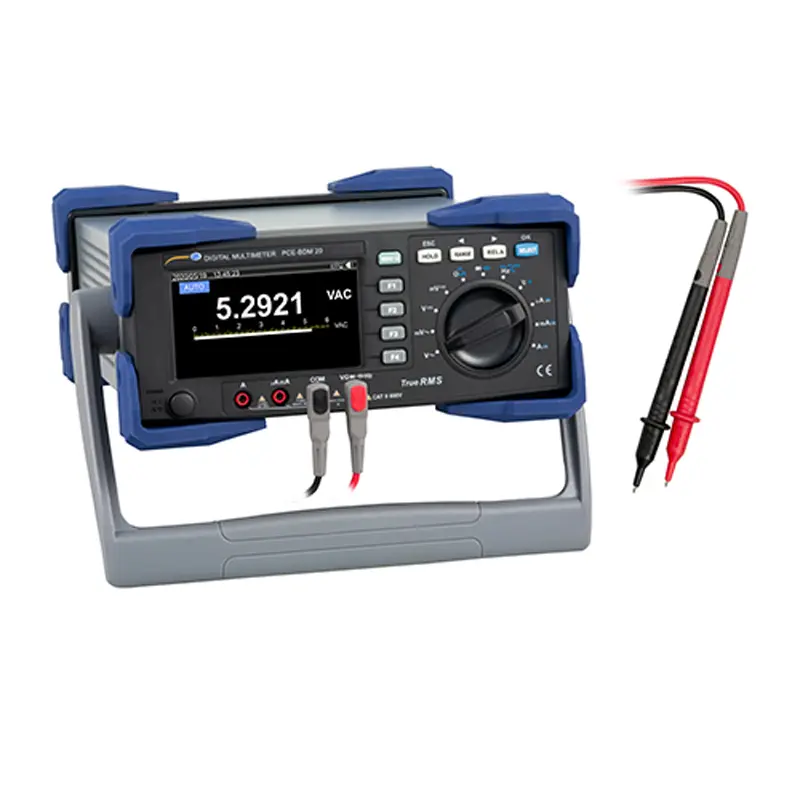

Multímetro PCE-BDM 20

Referencia: PCE-BDM 20

Consúltenos

Plazo de entrega: 10 Días

Multimetro para puestos de trabajos estacionarios / Diferentes funciones /
Amplios rangos de medición / Función PASS/FAIL para la comprobación de componentes / Función HOLD / Conexión para dos termoelementos / Software / Interfaz USB

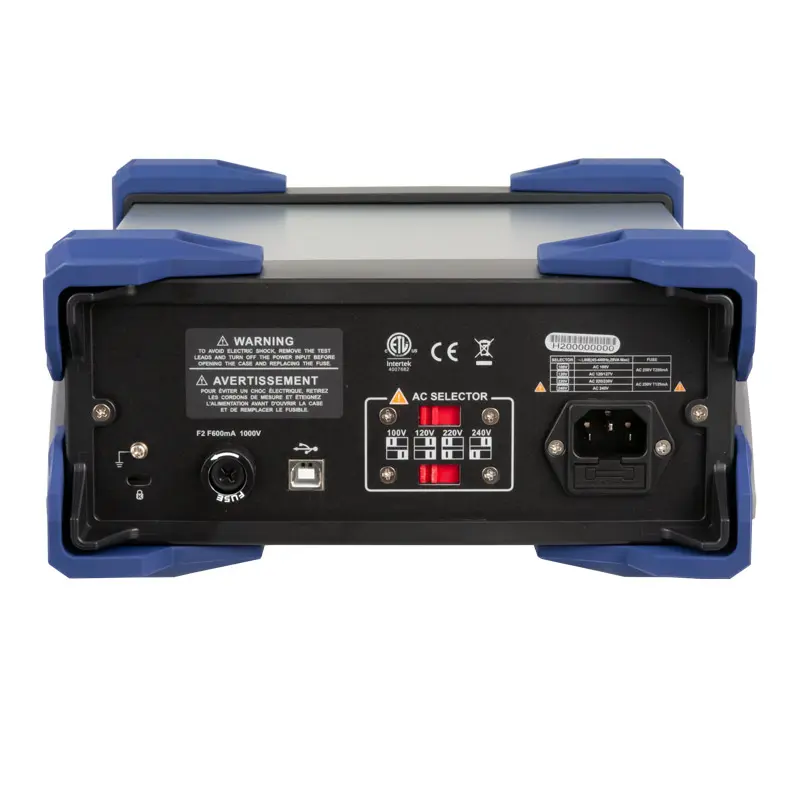

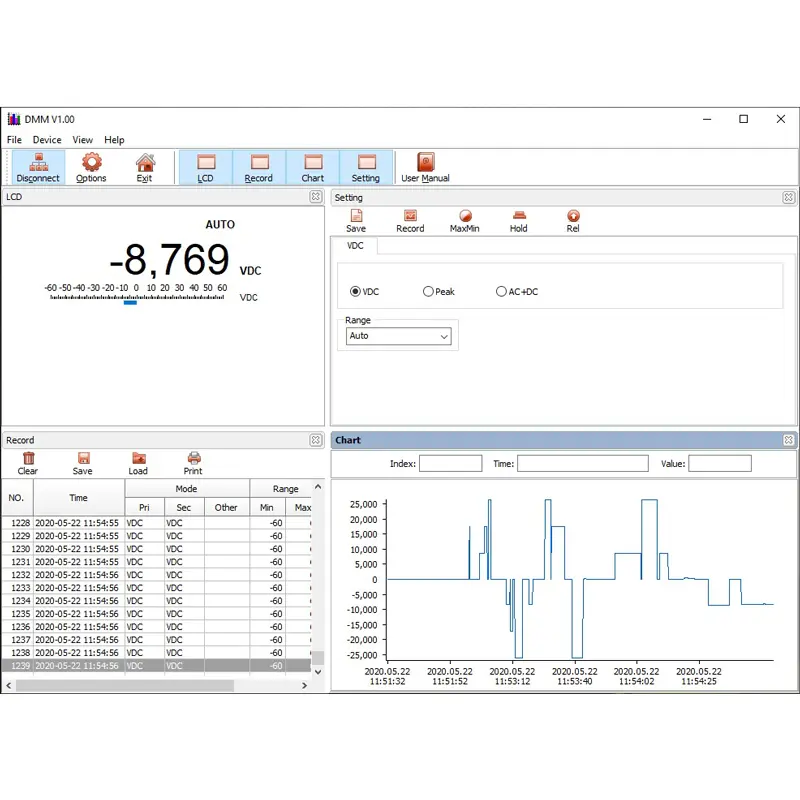

Este multímetro es un dispositivo para un puesto de trabajo estacionario. Además de medir la corriente, la tensión y la resistencia, podrá usar este multimetro para medir simultáneamente la temperatura con dos termoelementos y determinar también la conductividad. Este multímetro permite realizar diferentes tipos de medición. La interfaz USB situada en la parte posterior conecta el multimetro con un ordenador. El software del multímetro permite realizar un análisis en tiempo real a través de gráficos y tablas.
Otra particularidad del multimetro es la función PASS/FAIL. Esta función le permite establecer para cualquier función de medición un rango nominal. Según el valor de medición real la pantalla del multímetro le indicará "PASS" (aprobado) o "FAIL" (no aprobado). Gracias a ello es posible usar este multimetro en el control de calidad. El usuario puede usar el asa de transporte para posicionar el multímetro de forma que el manejo sea ergonómico. Por supuesto, puede usar ese asa también para transportar el multimetro de un puesto de trabajo a otro. La carcasa del multímetro dispone de unos cantos engomados para protegerlo contra daños.

- Multímetro de mesa con carcasa reforzada
- Interfaz USB para conexión a PC
- Función PASS/FAIL para el control de calidad
- Amplias funciones de medición
- Puesta del valor de medición en relación
- Indicación del valor en gráfico de barras

Tensión alterna
Rango	Resolución	Precisión
60 mV	0,001 mV	±(0,6 % 60 dígitos) @ 45 Hz ... 1 kHz
600 mV	0,01 mV	±(0,3 % 30 dígitos) @ 45 Hz ... 1 kHz
6 V	0,0001 V	±(0,3 % 30 dígitos) @ 45 Hz ... 1 kHz
60 V	0,001 V	±(0,3 % 30 dígitos) @ 45 Hz ... 1 kHz
600 V	0,01 V	±(0,4 % 30 dígitos) @ 45 Hz ... 1 kHz
1000 V	0,1 V	±(0,6 % 30 dígitos) @ 45 Hz ... 1 kHz
Impedancia de entrada: >10MΩ Protección contra sobrecarga: 1000 V Indicación: True RMS en un rango de 10 ... 100 % del rango correspondiente

Tensión continua
Rango	Resolución	Precisión
60 mV	0,001 mV	±(0.025 % + 20 dígitos)
600 mV	0,01 mV	±(0.025 % + 5 dígitos)
6 V	0,0001 V	±(0.025 % + 5 dígitos)
60 V	0,001 V	±(0.025 % + 5 dígitos)
600 V	0,01 V	±(0.003 % + 5 dígitos)
1000 V	0,1 V	±(0.003 % + 5 dígitos)
Impedancia de entrada: >10MΩ Protección contra sobrecarga: 1000 V

Tensión alterna + tensión continua
Rango	Resolución	Precisión
60 mV	0,001 mV	±(1 % + 80 dígitos) @ 50 Hz ... 1 kHz
600 mV	0,01 mV	±(1 % + 80 dígitos) @ 50 Hz ... 1 kHz
6 V	0,0001 V	±(1 % + 80 dígitos) @ 50 Hz ... 1 kHz
60 V	0,001 V	±(1 % + 80 dígitos) @ 50 Hz ... 1 kHz
600 V	0,01 V	±(1 % + 80 dígitos) @ 50 Hz ... 1 kHz
1000 V	0,1 V	±(1,2 % + 80 dígitos) @ 50 Hz ... 1 kHz
Impedancia de entrada: >10MΩ Protección contra sobrecarga: 1000 V Indicación: True RMS en un rango de 10 ... 100 % del rango correspondiente

Corriente alterna
Rango	Resolución	Precisión
600 µA	0,01 µA	±(0,6 % + 40 dígitos) @ 45 Hz ... 1 kHz
6000 µA	0,1 µA	±(0,6 % + 20 dígitos) @ 45 Hz ... 1 kHz
60 mA	0,001 mA	±(0,6 % + 40 dígitos) @ 45 Hz ... 1 kHz
600 mA	0,01 mA	±(0,6 % + 20 dígitos) @ 45 Hz ... 1 kHz
10 A	0,001 A	±(1 % + 20 dígitos) @ 45 Hz ... 1 kHz
Indicación: True RMS en un rango de 10 ... 100 % del rango correspondiente Protección contra sobrecarga: Medición µA y mA: Cortacircuito fusible F 0,6 A 1000 V Ø6 x 32 mm Medición 10 A: F 11 A 1000 V Ø 10 x 38 mm En una medición cercana a los 20 A el tiempo de medición no debe sobrepasar los 30 segundos. Tras la medición es necesario que el dispositivo repose durante unos 10 minutos.

Corriente continua
Rango	Resolución	Precisión
600 µA	0,01 µA	±(0,8 % + 20 dígitos)
6000 µA	0,1 µA	±(0,8 % + 10 dígitos)
60 mA	0,001 mA	±(0,8 % + 20 dígitos)
600 mA	0,01 mA	±(0,15 % + 10 dígitos)
10 A	0,001 A	±(0,5 % + 10 dígitos)
Protección contra sobrecarga: Medición µA y mA: Cortacircuito fusible F 0,6 A 1000 V Ø6 x 32 mm Medición 10 A: F 11 A 1000 V Ø10 x 38 mm En una medición cercana a los 20 A el tiempo de medición no debe sobrepasar los 30 segundos. Tras la medición es necesario que el dispositivo repose durante unos 10 minutos.

Corriente alterna + corriente continua
Rango	Resolución	Precisión
600 µA	0,01 µA	±(0,8 % + 40 dígitos) @ 50 Hz ... 1 kHz
6000 µA	0,1 µA	±(0,8 % + 20 dígitos) @ 50 Hz ... 1 kHz
60 mA	0,001 mA	±(0,8 % + 40 dígitos) @ 50 Hz ... 1 kHz
600 mA	0,01 mA	±(0,8 % + 20 dígitos) @ 50 Hz ... 1 kHz
10 A	0,001 A	±(1,2 % + 20 dígitos) @ 50 Hz ... 1 kHz
Indicación: True RMS en un rango de 10 ... 100 % del rango correspondiente Protección contra sobrecarga: Medición µA y mA: Cortacircuito fusible F 0,6 A 1000 V Ø6 x 32 mm Medición 10 A: F 11 A 1000 V Ø 10 x 38 mm En una medición cercana a los 20 A el tiempo de medición no debe sobrepasar los 30 segundos. Tras la medición es necesario que el dispositivo repose durante unos 10 minutos.

Resistencia
Rango	Resolución	Precisión
600 Ω	0.01Ω	En modo REL: ±(0.05 % + 10 dígitos)
6 kΩ	0.0001 kΩ	±(0.05 % + 2 dígitos)
60 kΩ	0.001 kΩ	±(0.05 % + 2 dígitos)
600 kΩ	0.01 kΩ	±(0.05 % + 2 dígitos)
6 MΩ	0.0001 MΩ	±(0.3 % + 10 dígitos)
60 MΩ	0.001 MΩ	±(2 % +10 dígitos)
Protección contra sobrecarga: 1000 V En un rango de 60 MΩ la humedad ambiental debería ser inferior a 50 %.

Conductividad
Rango	Resolución	Precisión
60 nS	0.01 nS	±(2 % + 10 dígitos)
Protección contra sobrecarga: 1000 V En todo el rango la humedad ambiental debería ser inferior a 50 %.

Capacidad
Rango	Resolución	Precisión
6 nF	0.001 nF	±(3 % + 10 dígitos)
60 nF	0.01 nF	±(2.5%+ 5 dígitos)
600 nF	0.1 nF	±(2 % + 5 dígitos)
6 μF	0.001 μF	±(2 % + 5 dígitos)
60 μF	0.01 μF	±(2 % + 5 dígitos)
600 μF	0.1 μF	±(2 % + 5 dígitos)
6 mF	1 μF	±(5%+5 dígitos)
60 mF	10 μF	Sólo como referencia
Protección contra sobrecarga: 1000 V

Temperatura
Rango	Resolución	Precisión
-40 ... 40 °C	1 °C	±(2.0 % + 30 dígitos)
40 ... 400 °C	1 °C	±(1.0 % + 30 dígitos)
100 ... 1000 °C	1 °C	±2.5 %
-40 ... 104 °F	1 °F	±(2.5 % + 50 dígitos)
104 ... 752 °F	1 °F	±(1.5 % + 50 dígitos)
752 ... 1832 °F	1 °F	±2.5 %
Protección contra sobrecarga: 1000 V Medición de temperatura en dos canales Sensor de temperatura: Tipo K, solo aplicable para mediciones de temperatura inferiores a 230 °C

Frecuencia
Rango	Resolución	Precisión
60 Hz	0.001 Hz	±(0.02 % + 8 dígitos)
600 Hz	0.01 Hz	±(0.01 % + 5 dígitos)
6 kHz	0.0001 kHz	±(0.01 % + 5 dígitos)
60 kHz	0.00 1kHz	±(0.01 % + 5 dígitos)
600 kHz	0.01 kHz	±(0.01 % + 5 dígitos)
6 MHz	0.0001 MHz	±(0.01 % + 5 dígitos)
60 MHz	0.00 1MHz	±(0.01 % + 5 dígitos)
Protección contra sobrecarga: 1000 V Amplitud de entrada: 10 Hz ... 30 MHz: 600 mV< a <30 Vrm, >30 MHz: no especificado

Ciclo de trabajo (Duty Cycle)
Rango	Resolución	Precisión
10 ... 90 % @ (10Hz ... 2kHz)	0,01 %	±(1.2 % + 30 dígitos)
Protección contra sobrecarga: 1000 V Tiempo de subida: <1 µs, la señal está centrada en el nivel de activación

Ancho de impulsos
Rango	Resolución	Precisión
250 mS	0,001 ... 0,1 mS	±(1.2 % + 30 dígitos)
Protección contra sobrecarga: 1000 V Tiempo de subida: <1 µs, la señal está centrada en el nivel de activación 10 Hz ... 200 kHz: ancho de impulso >2 µs El rango de impulsos está limitado por la frecuencia de la señal

Prueba de continuidad
Resolución	Descripción de la función
0,01 Ω	Alarma cortocircuito: desde <10 Ω, la alarma se desactiva a partir de >50 Ω
Protección contra sobrecarga: 1000 V

Prueba de diodos
0,0001 V	La tensión en vacío es de aprox. 3 V y la caída de tensión de la transición PN es <3 V. Una señal acústica continua indica el cortocircuito de la transición PN. Una tensión típica de una transición PN de silicio es de 0,5 ... 0,8 V.
Protección contra sobretensión: 1000 V
Encontrará más especificaciones sobre la precisión en el manual de instrucciones.

Otras especificaciones
Interfaz		USB
Alimentación		100 ... 240 V, ajustable
Condiciones ambientales		23 °C ±5 °C, <75 % H.r.
Dimensiones		310 x 240 x 120 mm
Peso		3713 g

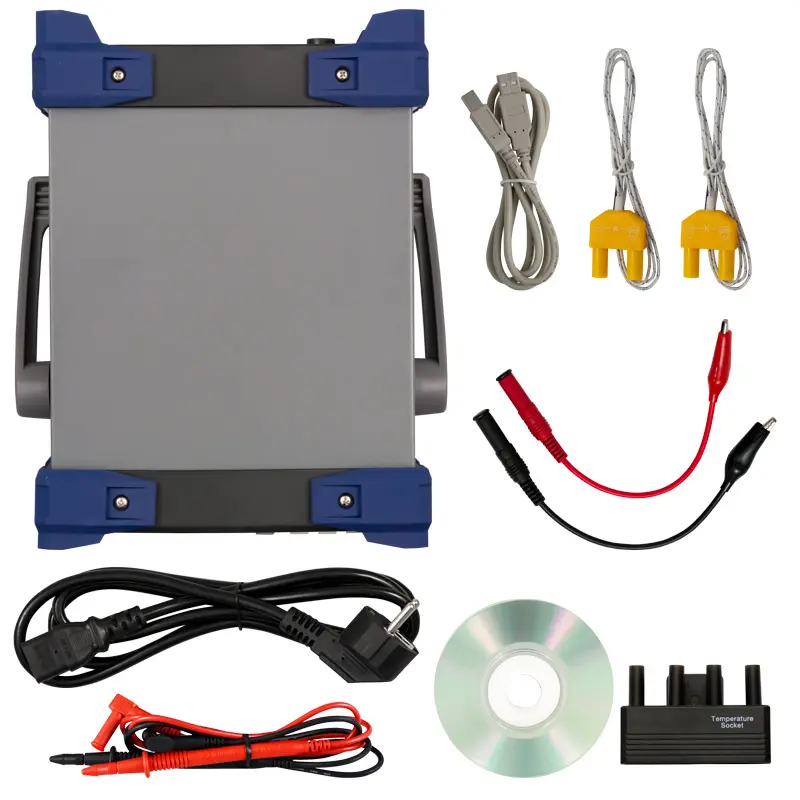

1 x Multímetro PCE-BDM 20
1 x Cable USB
1 x Adaptador de conexión para termoelementos
2 x Termoelementos tipo K
1 x Software
2 x Pinzas de cocodrilo
1 x Cable de alimentación
1 x Manual de instrucciones

Ficha tec.

Software

Recomendaciones

Referencia: CAL-DMM

Certificado de calibración ISO

Calibración de laboratorio con hoja de datos y certificado según los estándares de la ISO 9000 y siguientes.

Los certificados de calibración se emiten especialmente para el cliente y por tanto están excluidos del derecho de devolución.

Catalogo: Instrumento de medida / Medidor / Multímetro

134,90 €

Precio sin IVA ni gastos de envio

Multímetro

Multímetro

Multímetro

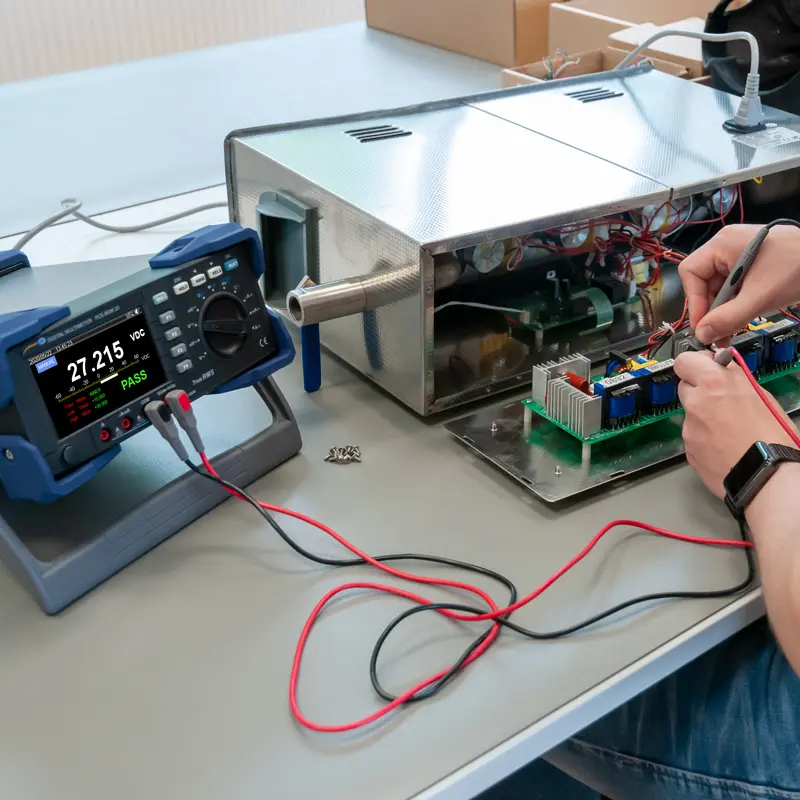

Multímetro Aplicación
