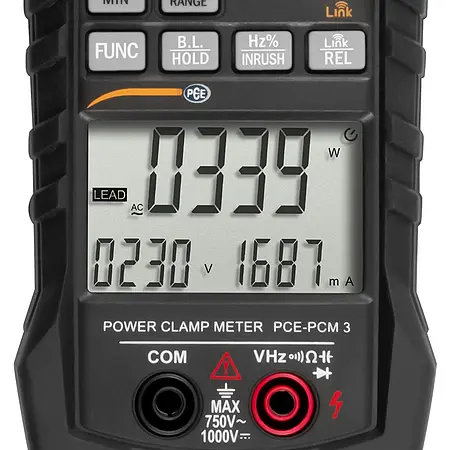

Medidor de potencia PCE-PCM 3

Referencia: PCE-PCM 3
229,90 €
278,18 €
4250348719089
PCE-PCM 3
Precio sin IVA ni gastos de envío (8,00 € + IVA)
CAT II 1000 V
Medición de tensión sin contacto
1000 A / 50 MΩ DC V
Plazo de entrega: 1-3 Días (Salvo fin Stock)
Medidor de potencia de pinza para la medición monofásica / Medición de tensión sin contacto (NCV) / W / VA / Var / Intensidad de arranque / Medición de corriente 1000 A AC / Interfaz Bluetooth / Medición de frecuencia /
Iluminación de fondo / Medición de tensión / Medición de potencia 750 kW

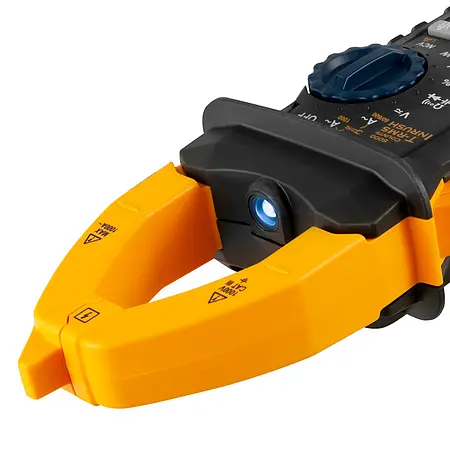

Con este medidor de potencia de pinza puede medir sin ningún problema corrientes alternas hasta 1000 A AC. Simultáneamente puede medir con el medidor de potencia tensiones hasta 1000 V AC/DC. El medidor de potencia también mide la potencia activa, reactiva y aparente hasta 750 kW. Otra función del medidor de potencia de pinza es que mide la corriente de arranque. Muchas máquinas consumen en el momento del arranque una corriente muy alta. Una pinza de corriente convencional no mide este tipo de parámetro. Sin embargo, el medidor de potencia lo mide sin ningún problema.
Con la función NCV (Not Connected Voltage) puede verificar con el medidor de potencia si una línea o cable está bajo tensión sin la necesidad de realizar una medición por contacto. Esto facilita bastante el trabajo al usuario. Adicionalmente a todas las funciones puede conectar por Bluetooth el medidor de potencia con un equipo terminal. A través de la interfaz Bluetooth puede transferir en tiempo real los valores al dispositivo terminal para registrarlos, analizarlos o enviarlos.

- Potencia activa, reactiva y aparente
- Medición hasta la 20º forma de onda armónica
- Medición de medición sin contacto (NCV)
- Medición de la intensidad de arranque
- Medición de corriente hasta 1000 A AC
- Interfaz Bluetooth

Condiciones ambientales: 23 °C ±5 °C, <75 % H.r.
ParámetroRangoResoluciónPrecisión
Corriente AC 60 A 0,01 A ±2 % + 8 dígitos
600 A 0,1 A ±2 % + 8 dígitos
1000 A 1 A ±2 % + 8 dígitos
Corriente de entrada máxima 1000 A AC
Rango de frecuencia 40 .... 400 Hz
Corriente de arranque AC 60 A 0,01 A Sólo como referencia
600 A 0,1 A ±5 % + 60 dígitos
1000 A 1 A ±5 % + 60 dígitos
Tiempo integral: 100 ms
Rango: 20 ... 1000 A
Rango de frecuencia: 40 .... 400 Hz
Tensión DC 6 V 0,001 V ±0,5 % + 5 dígitos
60 V 0,01 V ±0,5 % + 5 dígitos
600 V 0,1 V ±0,5 % + 5 dígitos
1000 V 1 V ±0,8 % + 4 dígitos
Impedancia de entrada: 10 MΩ
Tensión de entrada máxima: 750 V AC (valor efectivo) o 1000 V DC
Tensión AC 6 V 0,001 V ±0,6 % + 4 dígitos
60 V 0,01 V ±0,6 % + 4 dígitos
600 V 0,1 V ±0,6 % + 4 dígitos
1000 V 1 V ±0,8 % + 4 dígitos
Impedancia de entrada: 10 MΩ
Tensión de entrada máxima: 750 V AC (valor efectivo) o 1000 V DC
Rango de frecuencia: 40 ... 400 Hz
Medición de frecuencia con la función de medición de corriente99,99 Hz 0,01 Hz ±1,5 % + 5 dígitos
999,9 Hz 0,1 Hz ±1,5 % + 5 dígitos
Rango: 10 ... 1 kHz
Rango de la señal de entrada: >20 A AC (valor efectivo)
La corriente de entrada aumenta con la frecuencia de medición.
Corriente de entrada máxima: 1000 A AC (valor efectivo)
Medición de frecuencia con la función de medición de tensión99,99 Hz 0,01 Hz ±1,5 % + 5 dígitos
999,9 Hz 0,1 Hz±1,5 % + 5 dígitos
9,999 kHz 0,001 kHz ±1,5 % + 5 dígitos
Rango: 10 ... 10 kHz
Rango de la señal de entrada: >1 VAC (valor efectivo)
La corriente de entrada aumenta con la frecuencia de medición.
Tensión de entrada máxima: 1000 VAC (valor efectivo)
Medición de frecuencia  9,999 Hz 0,001 Hz ±0,3 % + 5 dígitos
99,99 Hz 0,01 Hz ±0,3 % + 5 dígitos
9,999 kHz 0,1 Hz ±0,3 % + 5 dígitos
999,9 Hz 0,001 kHz ±0,3 % + 5 dígitos
99,99 kHz 0,01 kHz ±0,3 % + 5 dígitos
999,9 kHz 0,1 kHz ±0,3 % + 5 dígitos
9,999 MHz 0,001 MHz ±0,3 % + 5 dígitos
Protección contra sobretensión: 1000 V DC o 750 V AC (valor efectivo)
Rango de la entrada de tensión >2V (cuando aumenta la tensión de entrada aumenta también la frecuencia)
Ciclo de trabajo
(Duty cycle) 		0,1 ... 99,9 % 0,1 %  ±0,3 % + 5 dígitos
Rango de frecuencia: 10 ... 10 kHz
Rango de tensión: 2 ... 250 V AC (valor efectivo)
(La tensión aumenta con la frecuencia)
Ciclo de trabajo con la función de medición de corrienteRango de frecuencia: 10 ... 1 kHz
Corriente de entrada: 20 ...1000 A AC (valor efectivo)
Ciclo de trabajo con la función de medición de tensiónRango de frecuencia: 10 ... 1 kHz
Corriente de entrada: 1 ... 750 V AC (valor efectivo)
Impedancia de entrada: 1MΩ
Resistencia600 Ω 0,1 Ω ±0,8 % + 3 dígitos
6 kΩ 0,001 kΩ ±0,8 % + 3 dígitos
60 kΩ 0,01 kΩ ±0,8 % + 3 dígitos
600 kΩ 0,1 kΩ ±0,8 % + 3 dígitos
6 MΩ 0,001 MΩ ±2 % + 5 dígitos
60 MΩ 0,1 MΩ ±2 % + 5 dígitos
Medición de tensión: aprox. 0,78 V
Protección contra sobretensión: 750 V DC, 1000 V AC (valor efectivo)
Prueba de continuidad600 Ω 0,1 Ω -
Señal acústica <50 Ω
Tensión de prueba: 1,48 V
Protección contra sobretensión: 750 V DC, 1000 V AC (valor efectivo)
Capacidad9,999 nF 0,001 nF ±3 % + 5 dígitos
99,99 nF 0,01 nF ±3 % + 5 dígitos
999,9 nF 0,1 nF ±3 % + 5 dígitos
9,999 µF 0,001 µF ±3 % + 5 dígitos
99,99 µF 0,01 µF  ±3 % + 5 dígitos
999,9 µF 0,1 µF ±3 % + 5 dígitos
9,999 mF 0,001 mF  ±3 % + 5 dígitos
99,99 mF 0,01 mF ±3 % + 5 dígitos
Protección contra sobretensión: 750 V DC, 1000 V AC (valor efectivo)
Medición de diodos3 V  0,001 V -
DC ánodo: aprox. 1 mA
DC cátodo: aprox. 3,2 V
Protección contra sobretensión: 750 V DC, 1000 V AC (valor efectivo)
Medición de potencia monofásica3 W / VA / Var 0,01 W / VA / Var ±3 % + 5 dígitos
100 W / VA / Var 0,1 W / VA / Var ±3 % + 5 dígitos
4000 W / VA / Var 1 W / VA / Var ±3 % + 5 dígitos
10 kW / VA / Var 0,01 kW / VA / Var ±3 % + 5 dígitos
100kW / VA / Var 0,1 kW / VA / Var ±3 % + 5 dígitos
750 kW / VA / Var 1 kW / VA / Var ±3 % + 5 dígitos
Corriente de medición más pequeña: 1 mA
Tensión de medición más pequeña: 1 V
Factor de potencia
capacitivo / inductivo		0,1 ... 1 0,001 ±5 % + 5 dígitos
Corriente de medición más pequeña: 1 mA
Tensión de medición más pequeña: 1 V
Armónicos 1 - ±3 % + 10 dígitos
 2 ... 6 - ±3,5 % + 10 dígitos
 7 ... 8 - ±4,5 % + 10 dígitos
 9 ... 10 - ±5 % + 10 dígitos
 11 ... 15 - ±7 % + 10 dígitos
 16 ... 20 - ±10 % + 10 dígitos
Corriente de medición más pequeña: 1 mA
Tensión de medición más pequeña: 1 V
La resolución depende del rango de medición de la tensión

Especificaciones genéricas
Rango Automático o manual, ajustable
Rango de tensión máximo1000 V DC o 750 V AC
Altura sobre el nivel del marMáx. 2000 m
PantallaLCD
Indicación máxima en pantalla 5999 dígitos
Sobrerrango superior "OL"
Sobrerrango inferior" -OL"
Cuota de medición3 Hz
Desconexión automáticaTras 30 minutos
AlimentaciónPila de 9 V
Indicación del estado de la bateríaSímbolo cuando la tensión es demasiado baja
Coeficiente de temperatura0,1 x precisión x °C*
Condiciones operativas0 ... 40 °C, 32 ... 104 °F
Condiciones de almacenamiento-10 ... 60 °C, 14 ... 140 °F
Dimensiones238 x 92 x 50 mm
PesoAprox. 420 g (con pilas)
La precisión indicada es aplicable con unas condiciones ambientales de 18 ... 28 °C, 65 ... 83 °F.

*La temperatura se calcula en base a la diferencia de temperatura de las condiciones operativas y la temperatura ambiental actual.
Ejemplo:
La temperatura actual es superior a la temperatura operativa:
(50 ºC de temperatura actual) - (40 ºC de temperatura operativa) = 10 ºC
La temperatura actual es inferior a la temperatura operativa:
(0 ºC de temperatura actual) - (-5 ºC de temperatura operativa) = 5 ºC

1 x Medidor de potencia PCE-PCM 3
1 x Bolsa de transporte
1 x Juego de cables de medición
1 x Pila de 9 V
1 x Manual de instrucciones
