Medidor de fuerza de cierre para puertas de autobús, tren, rampas mecánicas

Referencia: BIA1-SY-10-310

Consúltenos

Plazo de entrega: 10-15 Días

Medidor de cierre de puertas para autobús, tren y rampas de acceso / Medidor de fuerza de cierre para garantizar la seguridad

El Original BIA Clase 1 es un medidor de fuerza de cierre para puertas automáticas de vehículos ferroviarios y autobuses. Su elaborado diseño combina la precisión con la robustez y garantiza lecturas exactas incluso después de años de uso en entornos adversos.

Cuando se realizan mediciones cíclicas en vehículos con varias puertas, es muy importante una ejecución rápida y sencilla. Para ello se ha desarrollado un software que reduce drásticamente el procedimiento de medición y el trabajo de documentación. Con sólo unos pocos pasos operativos, puede realizar mediciones de un vehículo completo, imprimir los valores en forma de tabla y almacenarlos en una base de datos.

Proporcionamos interfaces adecuadas (por ejemplo, Microsoft® DLL o National Instruments® LabVIEW) para su integración en una secuencia de ensayo automatizada.

- Normas aplicables: EN 14752:2005, VDV 111, 2001/85/EG
- Medición precisa
- Diseño robusto
- Manejo sencillo
- Funcionamiento mediante una sola tecla o a distancia a través de la interfaz DLL de Microsoft® DLL o National Instruments® LabView Bibliothek
- Contenido del envío completo, incluido un maletín de transporte de alta calidad y software
- Software profesional completo PinchPilot
- Amplia asistencia al usuario: servicio de calibración, servicio de cambio de normas
- Soporte para la gestión de grandes flotas

Rango	25 ... 310 N
Precisión	±3 N o 3 % del valor
Rigidez	10 N/mm
Anchura	115 mm
Diámetro	100 mm
Principio de medición	Galga extensiométrica
Dimensiones	260 x 130 x 115 mm
Peso	2,1 kg

Módulo externo SEB2 (pantalla)
- Unidad de registro de datos con pantalla LCD e indicadores de estado LED, tecla de operación, interfaz en serie
- Medición opcional controlada por PC
- Alimentación: Pila de 9 V
- Fecha/Hora
- Memoria para 100 valores
- Interfaz para sensor y PC
- Visualización del valor máximo y la fuerza efectiva
- LED de evaluación: OK / not OK

Software de evaluación para PC PinchPilot
- Multilingüe (DE, EN, IT, FR, ES)
- Representación gráfica de la curva de fuerza
- Cálculo de los valores característicos relevantes para la norma
- Posibilidad de evaluación según diferentes directrices
- Ajuste de directrices definidas por el usuario
- Impresión del protocolo
- Exportación de datos (Excel, CSV, PDF)
- Identificación opcional del punto de medición - Requisitos del sistema Software PinchPilo (véase Accesorios)

1 x Medidor de fuerza de cierre BIA Clase 1 con cable de 2,5 m
1 x Módulo externo SEB2, con pantalla LCD y LED, interfaz de serie y registro de datos
1 x Pila de 9 V
1 x Maletín de transporte acolchado
1 x Cable USB de conexión a PC
1 x Memoria USB con software de evaluación PinchPilot y documentación
1 x Manual de instrucciones
1 x Certificado de calibración ISO

Descripción Software / Requisitos técnicos

- Sistema operativo: Windows 7 o superior

- Conexión USB o Bluetooth

- Instrumento de medición
- Apto para los siguientes dispositivos: Original BIA Klasse 1, BIA600, FM100, FM200, FM202, FM205, FM206, FM207, FM208, FM300

Software PinchPilot

Nuestro software "PinchPilot" se utiliza para evaluar los datos obtenidos durante las mediciones de la fuerza de cierre. No se necesita ningún software adicional para el trabajo cotidiano.

Exportación de datos

PinchPilot proporciona todas las funciones necesarias para las mediciones rutinarias. En caso que deba procesar los datos en otro lugar, dispone de varios tipos de exportación:

Exportación de texto: Valores de medición en formato de serie numérica; puede importarse, por ejemplo, a Microsoft Excel.
Exportación de imágenes: Protocolo o diagrama individual en formato EMF; puede importarse, por ejemplo, a Microsoft Word. Valores de medición exportables como ppdx (formato XML) e importables con nuestras otras herramientas de software para su posterior procesamiento
Base de datos SQL: A petición, puede implementar una interfaz SQL personalizada
National Instruments DataPlugin (para importar en Diadem o LabView)

Evaluación según las directrices de PinchPilot
El software evalúa los resultados de la medición según las directrices de PinchPilot. Estas se basan en la normativa aplicable (leyes, normas, directrices). Consisten en un conjunto de parámetros que incluyen los valores límite admisibles. Los resultados de las mediciones obtenidas se evalúan en consecuencia. El rango admisible se resalta en color en el diagrama de medición y permite una rápida evaluación de la medición. Mantenemos actualizadas las directrices de PinchPilot. Las calibraciones realizadas por nosotros incluyen una actualización del software y, por tanto, también de las directrices de PinchPilot. Una calibración periódica garantiza al usuario realizar las mediciones según las normas actuales vigentes. Además de la evaluación según las directrices de PinchPilot, el usuario tiene la opción de crear su propia directriz.

Documentación de los resultados
Existen dos opciones para documentar las mediciones en papel: El protocolo de medición es una documentación gráfica detallada de un punto de medición. Por otro lado, el informe de medición es una documentación de varios puntos de medición en forma de tabla. Se puede utilizar para documentar todas las mediciones de un objeto (puerta, vagón, etc.).

El usuario puede configurar el idioma: alemán, español, francés, inglés e italiano. Los costes de una actualización de software se producen si no se dispone de una licencia para la versión descargada.

Actualmente es posible evaluar las siguientes normas y directrices:

EN 81-1 2000-4-EG

FMVSS118

APTA PR-M-S-18-10

ASME A17.1 2000

DIN EN 14752:2005

DIN EN 14752:2015

2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO

EN14120 DIN 18650-1

DIN EN 12453

DIN EN 16005

DIN EN 60335-2-103

ASR A1.7

ECE R-21

prEN 12650-1

Manual

Ficha tec.

Recomendaciones

Referencia: Prüfkörper 143407

Bloque de ensayo para examen preliminar Calibrado ISO

Bloque de pruebas para comprobaciones previas.

- EN 14752:2005
- 25 mm
- Para ancho de apertura de 115 mm

Catalogo: Instrumento de medida / Medidor / Medidor de fuerza de cierre

72,00 €

Precio sin IVA ni gastos de envio

Software de evaluación PinchPilot (conexión por cable)

Referencia: PinchPilot

Software de evaluación PinchPilot (conexión por cable)

Nuestros instrumentos de medición requieren un software. Nuestro software se utiliza para evaluar los datos obtenidos durante las mediciones de fuerza de cierre. Según el instrumento de medición que tenga, puede descargar un software diferente.

- Apto para PC y portátil
- Apto para los siguientes dispositivos:
BIA Klasse 1, BIA600, FM100, FM200, FM202,
FM205, FM206, FM207, FM208, FM300

Requisitos técnicos
- Sistema operativo: Windows 7 o superior
- Conexión USB o Bluetooth
- Instrumento de medición

Catalogo: Instrumento de medida / Medidor / Medidor de fuerza de cierre

185,00 €

Precio sin IVA ni gastos de envio

Certificado de calibración ISO para medidores de fuerza de cierre BIA Clase 1

Referencia: CAL-BIA Class 1

Certificado de calibración ISO para medidores de fuerza de cierre BIA Clase 1

Certificado de calibración ISO para cumplir con la norma DIN ISO 9000. Para ello, entregamos el medidor de fuerza de cierre a nuestro laboratorio de calibración interno. En el certificado de calibración ISO se documenta el nombre y la dirección del cliente, los valores de medición y el número de serie.

Los certificados de calibración se emiten especialmente para el cliente y por tanto están exentos del derecho de devolución.

Catalogo: Instrumento de medida / Medidor / Medidor de fuerza de cierre

139,00 €

Precio sin IVA ni gastos de envio

Medidor de fuerza de cierre ISO

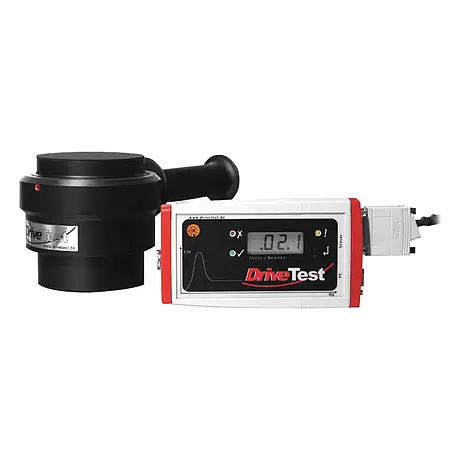

Medidor de fuerza de cierre BIA1para puertas de autobús, tren y rampas de acceso

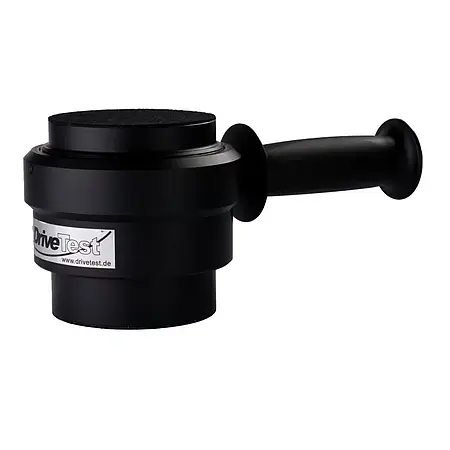

Medidor de fuerza de cierre - Frontal

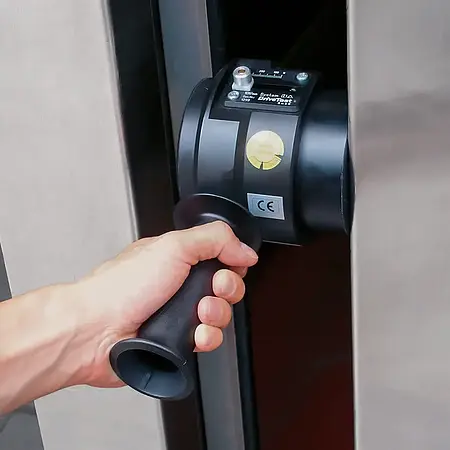

Medidor de fuerza de cierre - Utilización

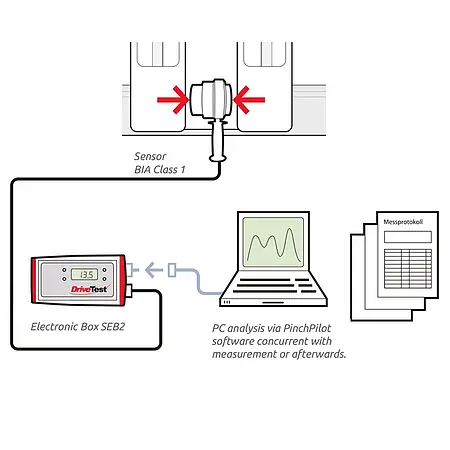

Medidor de fuerza de cierre - Esquema

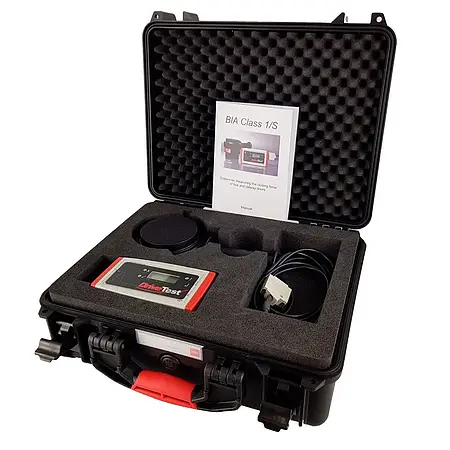

Medidor de fuerza de cierre - Maletín
