Medidor de fuerza de cierre para elevalunas eléctricos FM205/20

Referencia: FM205-WI-SE-20-200

Consúltenos

Plazo de entrega: 10-15 Días

Medidor de fuerza de cierre para elevalunas

El medidor de fuerza de cierre para elevalunas eléctricos es un dispositivo electrónico para medir en el sector de la automoción los elevalunas eléctricos. Los campos de aplicación típicos son los controles y la fabricación en la industria del automóvil. Para ello, hemos desarrollado un dispositivo que destaca por su fácil manejo para mediciones repetitivas. Para cumplir con los requisitos de diferentes normas estándar, ofrecemos este medidor de fuerza de cierre para elevalunas eléctricos con diferentes rigidez de muelle. También lo utilizan cada vez más las instituciones de control técnico. Su diseño combina la precisión con la robustez y garantiza la exactitud de los valores de medición incluso después de años de uso en entornos adversos.

Cuando se realizan mediciones cíclicas en controles y en la fabricación es muy importante una ejecución rápida y sencilla. Para ello, se ha desarrollado un software que reduce drásticamente el procedimiento de medición y el trabajo de documentación. Con sólo unos pocos pasos operativos puede tomar mediciones de un sistema completo, imprimirlas en forma de tabla y almacenarlas en una base de datos. Proporcionamos interfaces adecuadas (por ejemplo, Microsoft® DLL o National Instruments® LabVIEW) para su integración en una secuencia de pruebas automatizadas.

- Mediciones precisas gracias a la guía sin fricción y a la célula de carga de la plataforma
- Diseño robusto
- Carcasa de aluminio de alta resistencia y POM (poliacetal) para una larga vida útil en ambientes adversos
- Manejo sencillo
- Funcionamiento mediante una sola tecla o a distancia a través de la interfaz DLL de Microsoft® DLL o la biblioteca National Instruments® LabView
- Software profesional completo PinchPilot
- Modelo disponible con rigidez de 2, 5, 10, 20 y 65 N/mm
- Contenido del envío completo, incluido un maletín de transporte de alta calidad y software

Aplicación de la fuerza	Unilateral
Rango	0 ... 200 N
Precisión	±3 N o 3 % del valor
Rigidez	20 N/mm
Anchura	Máximo 5 mm
Superficie	5 x 80 mm
Principio de medición	Galga extensiométrica
Dimensiones	175 x 75 x 57 mm
Peso	Aprox. 400 g

Módulo externo SEB2 (pantalla)
- Unidad de registro de datos con pantalla LCD e indicadores de estado LED, tecla de operación, interfaz en serie
- Medición opcional controlada por PC
- Alimentación: Pila de 9 V
- Fecha/Hora
- Memoria para 100 valores
- Interfaz para sensor y PC
- Visualización del valor máximo y la fuerza efectiva
- LED de evaluación: OK / not OK

Extensores
- Juego completo para todos los anchos de apertura según EN 14752:2015
- Reconocimiento automático de los extensores utilizados
- Ajuste automático del valor límite en función de la anchura de apertura
- Fácil de usar, montaje rápido sin herramientas
- Diseño robusto, bajo peso, POM
- Junto con el sensor BIA 600, SEB2 en un maletín de transporte

Software de evaluación para PC PinchPilot
- Multilingüe (DE, EN, IT, FR, ES)
- Representación gráfica de la curva de fuerza
- Cálculo de los valores característicos
- Posibilidad de evaluación según diferentes directrices
- Posibilidad que el usuario introduzca directrices propias
- Impresión del protocolo
- Exportación de datos (Excel, CSV, PDF)

Requisitos del sistema operativo para el software PinchPilot (véase la pestaña Software/App)

1 x Medidor de fuerza de cierre para elevalunas eléctricos FM205/20
1 x Sensor de 20 N/mm
1 x Indicador SEB2.2
1 x Pila de 9 V
1 x Maletín de transporte acolchado
1 x Cable USB de conexión a PC
1 x Memoria USB con software de evaluación PinchPilot y documentación
1 x Manual de instrucciones
1 x Certificado de calibración ISO

Descripción Software / Requisitos técnicos

- Sistema operativo: Windows 7 o superior

- Conexión USB o Bluetooth

- Instrumento de medición
- Apto para los siguientes dispositivos: Original BIA Klasse 1, BIA600, FM100, FM200, FM202, FM205, FM206, FM207, FM208, FM300

Software PinchPilot

Nuestro software "PinchPilot" se utiliza para evaluar los datos obtenidos durante las mediciones de la fuerza de cierre. No se necesita ningún software adicional para el trabajo cotidiano.

Exportación de datos

PinchPilot proporciona todas las funciones necesarias para las mediciones rutinarias. En caso que deba procesar los datos en otro lugar, dispone de varios tipos de exportación:

Exportación de texto: Valores de medición en formato de serie numérica; puede importarse, por ejemplo, a Microsoft Excel.
Exportación de imágenes: Protocolo o diagrama individual en formato EMF; puede importarse, por ejemplo, a Microsoft Word. Valores de medición exportables como ppdx (formato XML) e importables con nuestras otras herramientas de software para su posterior procesamiento
Base de datos SQL: A petición, puede implementar una interfaz SQL personalizada
National Instruments DataPlugin (para importar en Diadem o LabView)

Evaluación según las directrices de PinchPilot
El software evalúa los resultados de la medición según las directrices de PinchPilot. Estas se basan en la normativa aplicable (leyes, normas, directrices). Consisten en un conjunto de parámetros que incluyen los valores límite admisibles. Los resultados de las mediciones obtenidas se evalúan en consecuencia. El rango admisible se resalta en color en el diagrama de medición y permite una rápida evaluación de la medición. Mantenemos actualizadas las directrices de PinchPilot. Las calibraciones realizadas por nosotros incluyen una actualización del software y, por tanto, también de las directrices de PinchPilot. Una calibración periódica garantiza al usuario realizar las mediciones según las normas actuales vigentes. Además de la evaluación según las directrices de PinchPilot, el usuario tiene la opción de crear su propia directriz.

Documentación de los resultados
Existen dos opciones para documentar las mediciones en papel: El protocolo de medición es una documentación gráfica detallada de un punto de medición. Por otro lado, el informe de medición es una documentación de varios puntos de medición en forma de tabla. Se puede utilizar para documentar todas las mediciones de un objeto (puerta, vagón, etc.).

El usuario puede configurar el idioma: alemán, español, francés, inglés e italiano. Los costes de una actualización de software se producen si no se dispone de una licencia para la versión descargada.

Actualmente es posible evaluar las siguientes normas y directrices:

EN 81-1 2000-4-EG

FMVSS118

APTA PR-M-S-18-10

ASME A17.1 2000

DIN EN 14752:2005

DIN EN 14752:2015

2001-85-EG / ECE R. 107 §35 e Abs.5 StVZO

EN14120 DIN 18650-1

DIN EN 12453

DIN EN 16005

DIN EN 60335-2-103

ASR A1.7

ECE R-21

prEN 12650-1

Manual

Ficha tec.

Recomendaciones

Software de evaluación PinchPilot (conexión por cable)

Referencia: PinchPilot

Software de evaluación PinchPilot (conexión por cable)

Nuestros instrumentos de medición requieren un software. Nuestro software se utiliza para evaluar los datos obtenidos durante las mediciones de fuerza de cierre. Según el instrumento de medición que tenga, puede descargar un software diferente.

- Apto para PC y portátil
- Apto para los siguientes dispositivos:
BIA Klasse 1, BIA600, FM100, FM200, FM202,
FM205, FM206, FM207, FM208, FM300

Requisitos técnicos
- Sistema operativo: Windows 7 o superior
- Conexión USB o Bluetooth
- Instrumento de medición

Catalogo: Instrumento de medida / Medidor / Medidor de fuerza de cierre

185,00 €

Precio sin IVA ni gastos de envio

Medidor de fuerza de cierre para elevalunas eléctricos

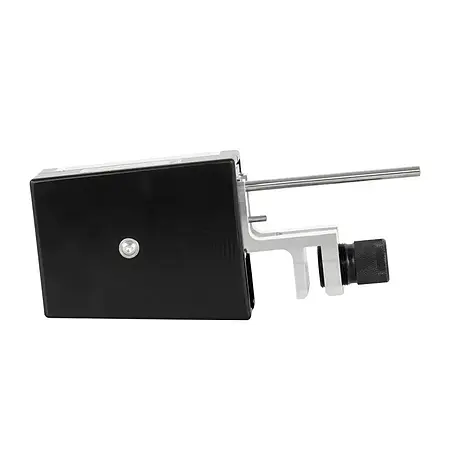

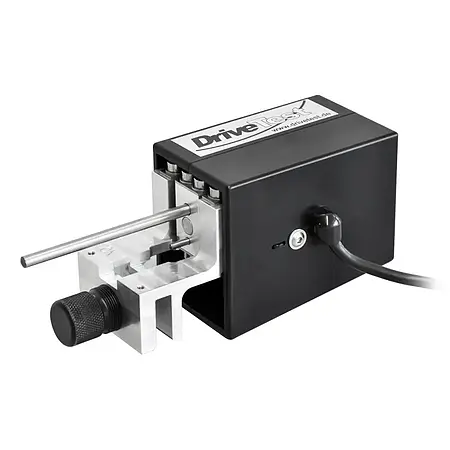

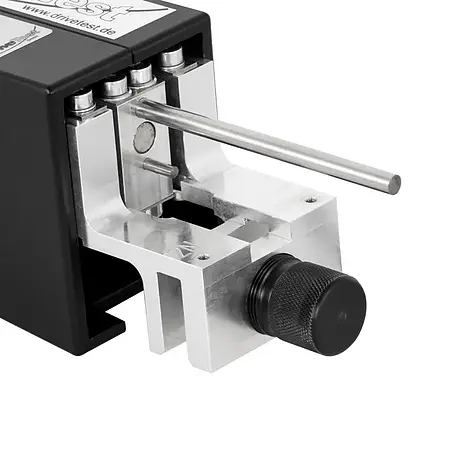

Medidor de fuerza de cierre para elevalunas eléctricos - Sensor

Medidor de fuerza de cierre para elevalunas eléctricos - Sensor

Medidor de fuerza de cierre para elevalunas eléctricos - Sensor

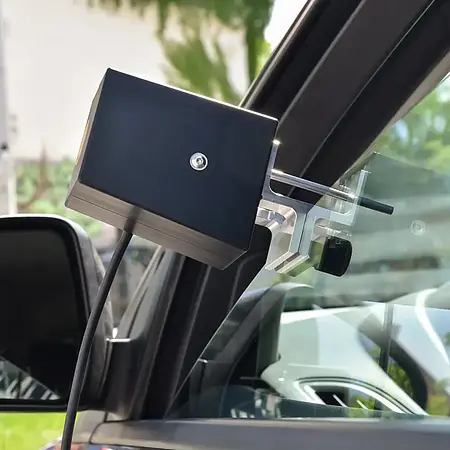

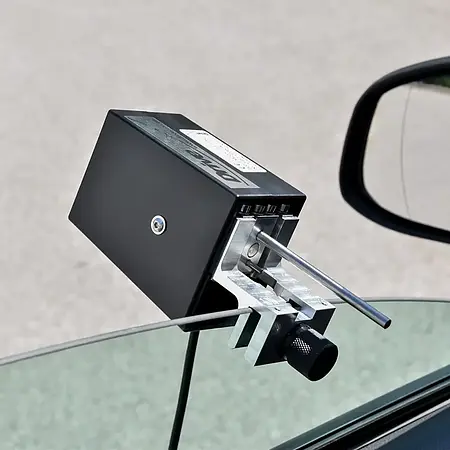

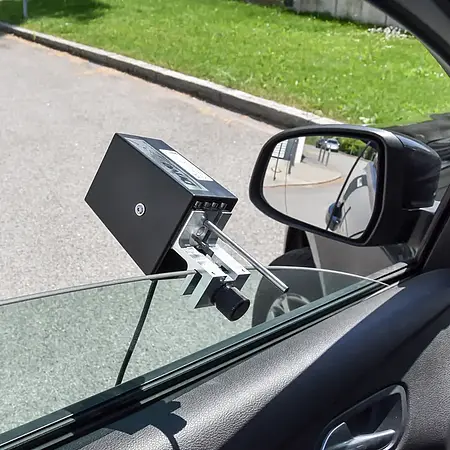

Medidor de fuerza de cierre para elevalunas eléctricos - Utilización
