Referencia: PCE-TDS 100HS-ICA

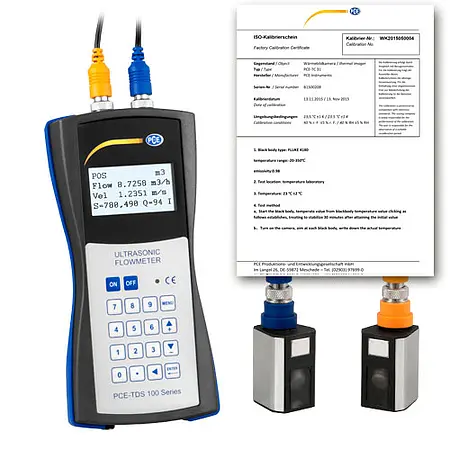

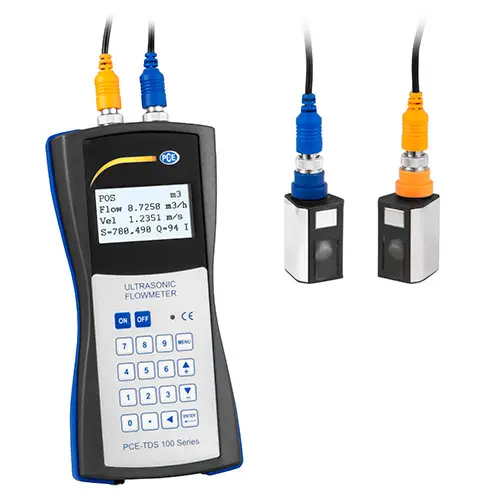

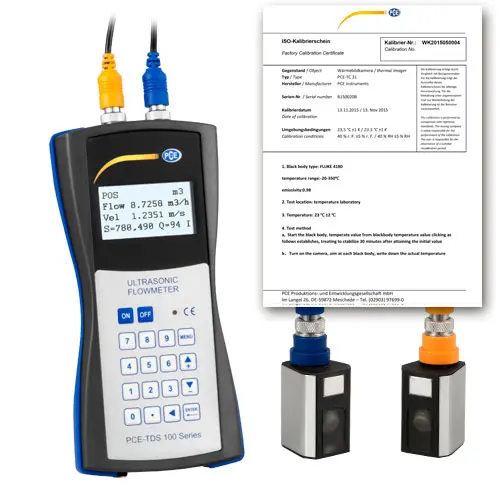

Caudalímetro ultrasónico PCE-TDS 100HS-ICA incl. certificado calibración ISO

Calibrado ISO
1.665,90 €
2.015,74 €
:
4250348726872
PCE-TDS 100HS-ICA
Precio sin IVA ni gastos de envío (8,00 € + IVA)
Plazo de entrega: 15-20 Días

Descripción

Caudalímetro ultrasónico incl. certificado de calibración ISO
Método: metodología de tiempo de tránsito / Determina la velocidad del flujo y caudal / Método de medición para líquidos lo más homogéneos posible
Para tuberías de 20 a 100 mm de diámetro
El caudalímetro ultrasónico se usa para mediciones de control o para detectar de forma rápida el caudal en una tubería, por lo que se trata de un sistema de medición transportable y de fácil instalación. El caudalimetro ultrasonico trabaja en base a la metodología de tiempo de tránsito. El principio de medición del caudalímetro es muy sencillo.

En una medición diagonal en un tubo se necesita menos tiempo que en una medición contracorriente. Más aumenta el caudal, más tiempo se necesita para medir si es contracorriente, y menos tiempo si es en dirección de esta. La diferencia entre el tiempo de tránsito en dirección de la corriente, o en contra de ella, depende de forma directa de la velocidad del flujo. El caudalímetro usa este efecto para determinar la velocidad del flujo y del caudal.

Los transductores electro-acústicos reciben y emiten breves impulsos ultrasónicos a través del medio que fluye en la tubería. Los transductores se sitúan en dirección vertical de forma desplazada en ambos lados del tubo a medir. Los sensores no destructivos se colocan sobre el tubo y son fijados por ejemplo con una brida. En poco tiempo la pantalla le indica la velocidad del flujo. El caudalímetro ultrasónico puede ser usado en tubos metálicos y plástico.

Líquidos medibles
Acetato, acetona, aceite de cacahuete, aceite de linaza, aceite de oliva, aceite para motor, aceite de parafina, aceite de silicona, aceite para transformadores, alcohol, alcohol etílico, alcohol metílico, amoniaco, anilina, benceno, butirato, cloroformo, etanol, éter, éter etílico, etilenglicol, freon R12, gasóleo, gasolina, glicerina, glicol, isobutanol, isopentano, lubricante, metanol, pentano, petróleo, 1-propanol, queroseno, refrigerante, tricloroetileno, 1,1,1-tricloroetano, terpentina, agua destilada, agua salada.

Características

- Ideal para reequipamiento
- Instalación sin interrupción del proceso
- Montaje sencillo
- Preciso y fiable
- Sin pérdida de presión
- Libre de mantenimiento, sin partes móviles
- Sin desgaste
- Medidor portátil para mediciones de control
- Incl. certificado de calibración ISO

Especificaciones

Rango de medición

-32 ... +32 m/s

Resolución

0,0001 m/s

Precisión para DN ≥ 50 mm

±1,5 % del valor de medición

Precisión para DN < 50 mm

±3,5 % del valor de medición

Reproducibilidad

±1,0 % del valor de medición

Medios

Cualquier líquido con una impureza inferior a 5% y un flujo superior a 0,03 m³/h



Unidades de caudal

Metro cúbico [m³]
Litro [l]
Galón (USA) [gal]
Galón Imperial (UK) [igl]
Millones de galones USA [mgl]
Pies cúbicos [cf]
Barril (USA) [bal]
Barril Imperial (UK) [ib]
Barril de petróleo [ob]

Tiempo de ajuste

por día [/ d]
por hora [/ h]
por minuto [/ m]
y por segundo [/ s]



Registrador de datos

60 000 valores

Interfaz

USB (para la medición y la lectura en línea de la memoria interna)

Tipo de protección

IP52

Alimentación

Batería recargable Ni-H / 2100 mAh (12 horas operativas con carga completa)

Cargador

100 .. 240 V/AC 50-60Hz

Dimensiones

214 x 104 x 40 mm

Peso

450 g



Sensor

Ancho nominal DN 15 ... 100 mm, 20 ... 108 mm

Temperatura

-30 ... 160 ºC (mediciones > 80ºC requeiren gel de acoplamiento para alta temperatura (K-GEL))

Tamaño del sensor

45 x 30 x 30 mm

Peso del sensor

75 g

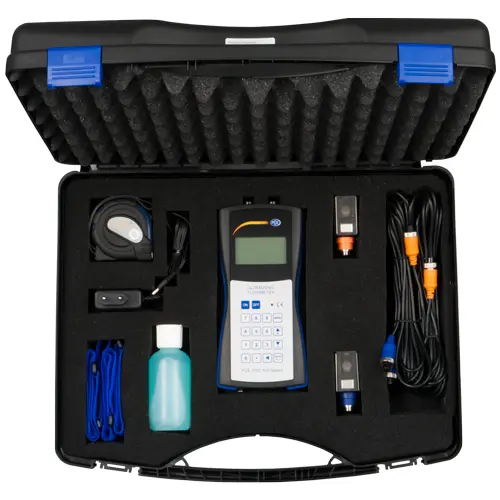

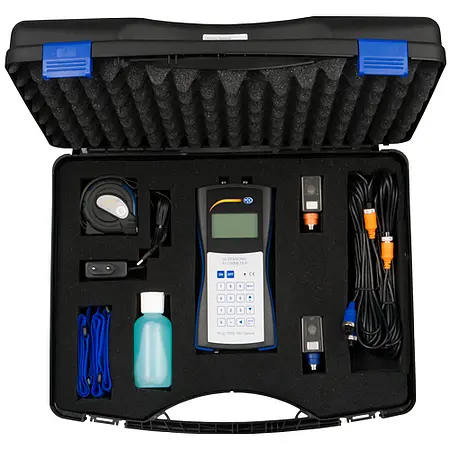

Contenido del envío

1 x Caudalímetro ultrasónico PCE-TDS 100HS-ICA

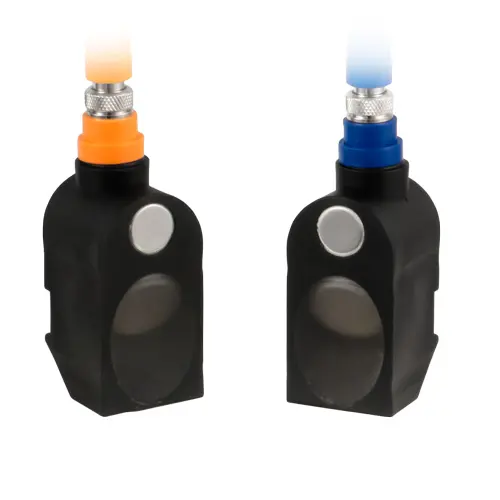

2 x Sensores TDS-S1 (PCE-TDS 100HS)
2 x Alargador de 5 m
2 x Bridas de velcro
1 x Fuente de alimentación
1 x Gel de acoplamiento
1 x Flexómetro
1 x Maletín de transporte
1 x Instrucciones de uso
1 x Certificado de calibración ISO
