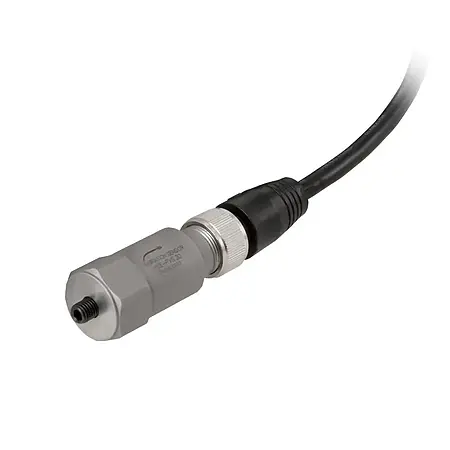

Acelerómetro PCE-PVS 20-DPD-U con indicador de panel incluido

Referencia: PCE-PVS 20-DPD-U

Consúltenos

Plazo de entrega: 1-3 Días (Salvo fin Stock)

Acelerómetro para el control de la velocidad de vibración / Salida 4-20 mA / Conexión MIL-C-5015 / Frecuencia: 5 ... 4000 Hz

El acelerómetro ha sido desarrollado para el control continuo de la velocidad de vibración. El acelerometro está disponible en diferentes variantes. Según el modelo, el acelerómetro se diferencia en su forma y su rango de medición. El acelerometro mide la velocidad de vibración en un rango de 0 a 25,4 mm/s y en un rango de frecuencia entre 5 y 4000 Hz.

La velocidad de vibración medida se emite como señal de procesos 4 ... 20 mA. El sensor de vibración se conecta en bucle de corriente a un controlador o pantalla de proceso a través de un conector MIL-C-5015. Según el modelo la toma de conexión se monta vertical u horizontalmente en el acelerómetro. El acelerometro se alimenta con una tensión entre 15 y 30 V DC.

Indicador de panel digital multiseñal para trabajar como voltímetro, amperímetro, señales de procesos, temperatura, resistencias, potenciómetros y frecuencias / Arquitectura de diseño modular / Pantalla LED de 4 dígitos / Alimentación universal 110 o 230 Vac o 24 Vdc

El indicador de panel digital multiseñal configurable para trabajar como voltímetro, amperímetro, señales de procesos (mA) con y sin tensión de excitación, temperatura, resistencias, potenciómetros y frecuencias. El indicador de panel digital tiene un tamaño de 96 x 48mm y muestra las valores en una pantalla LED de 4 dígitos. El rango de medición es de 9999 a -1999 con punto decimal seleccionable. El indicador dispone de accesos rápidos a setpoint de las alarmas, contacto externo para funciones especiales, modo Eco de consumo reducido, 5 niveles de luminosidad.

La tensión de alimentación del indicador de panel digital multiseñal de 18 a 265 V AC/DC. Opcionalmente el indicador puede disponer de salida relé, salida analógica y comunicaciones Modbus RTU.

PCE-PVS 20
- Montaje vertical
- Salida de la señal de procesos
- Conexión MIL-C-5015
- Conexión de procesos 1/4-28
- Construcción robusta
- Tipo de sensor: Piezoeléctrico

PCE-DPD-U
- Indicador de panel digital multiseñal
- Pantalla de LED 4 dígitos de color rojo de 14 mm
- Dimensiones 96 x 48 mm
- Funciones incluidas alarmas, filtros de pantalla, brillo, password
- Alimentación universal de 18…265 VAC(50/60Hz)/DC

PCE-PVS 20
Señal de salida	4 ... 20 mA
Rango de medición	0 ... 25,4 mm/s
Resolución	0,1 mm/s ms
Rango frecuencia	5 ... 1000 Hz (± 10%) 5 ... 4000 Hz (±3 dB)
Linealidad	± 3%
Sensibilidad transversal	≤ 5%
Límite de sobrecarga (choque)	± 1000 g
Elemento de detección	Cerámico
Construcción	Conexión vertical
Alimentación	15 ... 30 V DC
Impedancia de salida	((VDC–15) x 1000/20 mA) Ω
Aislamiento	≥ 10⁸ Ω
Tipo de conexión	2 Pin MIL-C-5015
Conexiones eléctricas	Pin A: + 4 ... 20 mA Pin B: - 4 ... 20 mA
Dimensiones	Ver imagen diagrama (mm)
Material carcasa	Acero inoxidable
Temperatura operativa	-40 ... +85 °C
Peso	125 g
Rosca para montaje	1/4-28

PCE-DPD-U
Rangos de señal
Procesos	4/20 mA, 0/10 Vdc
Tensión y corriente AC	~ 600 Vac, ~ 200 Vac, ~ 20 Vac, ~ 2 Vac ~ 200 mVac, ~ 60 mVac, ~ 5 Aac, ~ 20 mAac
Tensión y corriente DC	±600 Vdc, ±200 Vdc, ±20 Vdc, ±2 Vdc, ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc
Frecuencia	En rangos de Vac y Aac.
Temperatura	Termopares tipo K, J, E, N, L, R, S, B, T y C Sondas tipo Pt, Ni, NTC, PTC
Resistencias	De 0/5 KOhm y 0/50 KOhm
Potenciómetros	Valor nominal entre 500 Ohm y 20 KOhm

Pantalla	LED de 4 dígitos y 7 segmentos
Color	Rojo
Altura dígitos	14 mm
Rango indicación	-1999 ... 9999
Punto decimal	Configurable
Salidas opcionales	1 relé para Slot1 (PCE-DPD-U/R1) 1 relé para Slot2 (PCE-DPD-U/R2) 1 salida analógica para Slot1 (PCE-DPD-U/A1) 1 salida Modbus RTU para Slot1 (PCE-DPD-U/MB1)
Salida de alimentación	Vexc. de +15 Vdc configurable en el terminal 5
Alimentación	Universal 18…265 V AC (50/60Hz)/DC
Consumo	Máx. 1 W (sólo indicador) Máx. 2,5 W (indicador con opciones)
Refresco de la indicación en pantalla	3 refrescos/segundo
Conexiones eléctricas	Borne enchufable de tornillo
Protección	Frontal: IP65
Montaje	Panel
Corte del panel	92 x 44 mm
Dimensiones	96 x 48 x 91 mm
Peso	Aprox. 150 g
Temperatura operativa	0 ... 50 °C
Temperatura de almacenamiento	-20 ... 70 °C

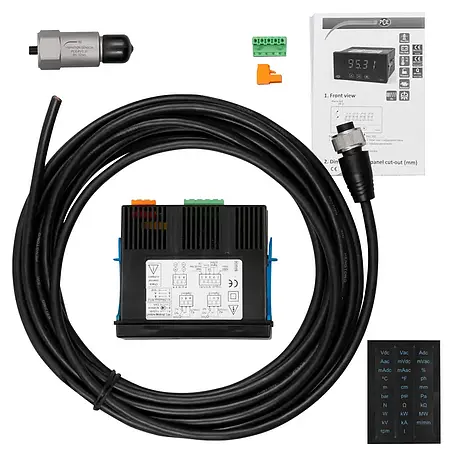

1 x Acelerómetro PCE-PVS 20
1 x Indicador de panel PCE-DPD-U
1 x Conector MIL-C 5015 con 5 m de cable
1 x Lamina adhesiva con diferentes unidades
1 x Clips para montaje en panel
1 x Juego de bornas de conexionado
1 x Guía rápida en inglés para el PCE-DPD-U
1 x Manual de instrucciones para el PCE-PVS 20

Nota: El manual completo, ficha técnica y resto de documentación en Castellano del PCE-DPD-U lo encontrará en la sección de descargas.
