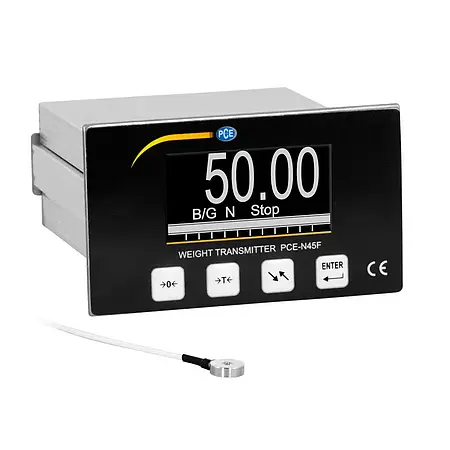

Universeel Inbouw display inclusief sensor PCE-N45F-R10LFC-50
Best.nr.: PCE-N45F-R10LFC-50
Levertijd: 10 - 14 dagen
Weegdisplay voor o.a. weegcellen, krachtsensoren, weegbruggen / 4- en 6-draadsaansluiting / OLED-display / analoge uitgang / digitale ingang / relais

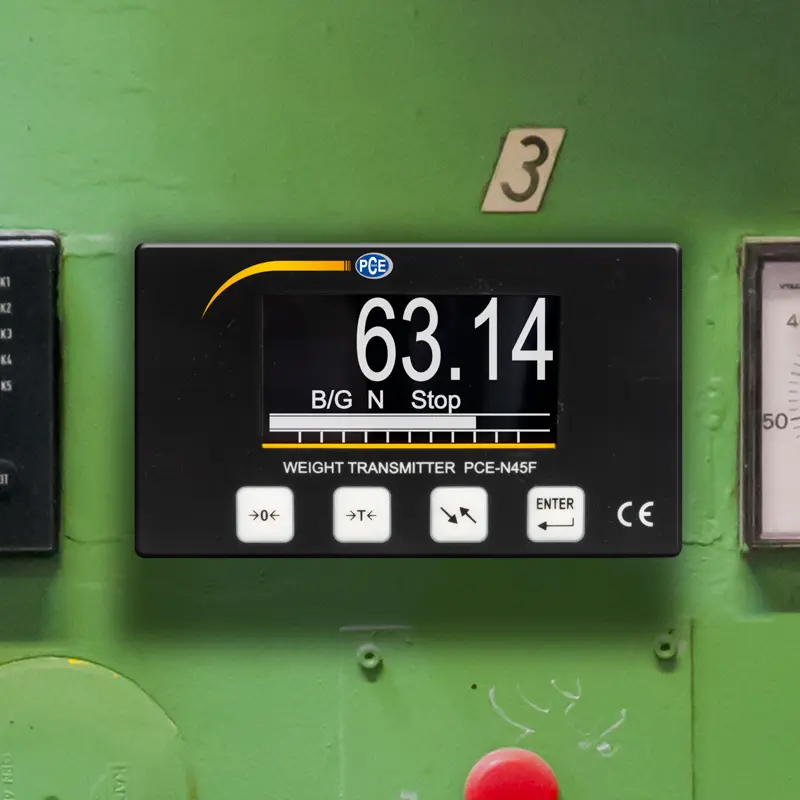

Het inbouw weegdisplay PCE-N45F wordt gebruikt om individuele weegoplossingen te realiseren. Op dit weegdisplay kunnen weegcellen, krachtsensoren, weegbruggen en andere sensoren die rekstrookjes gebruiken worden aangesloten. Dit maakt het weegdisplay een veelzijdig inzetbaar meetmiddel voor gewicht, kracht, draaimoment, etc. Het display beschikt over een meetingang waaraan de sensoren met een 4-draads- of 6-draadsaansluiting aangesloten kunnen worden. Via het menu kan een exacte kalibratie/justage van het display doorgevoerd worden.
Het inbouw weegdisplay beschikt over meerdere aansluitingen aan de achterzijde. Hier bevinden zich bijvoorbeeld de 4 sluitrelais en de potentiaalvrije digitale ingang. De uitgangen kunnen gebruikt worden om verschillende voortgangen in werking te laten treden. De digitale ingang wordt gebruikt om het display te tarreren of op nul te zetten. Naast deze functie kan het display ook via de interface uitgelezen worden. Voor de rechtstreekse weergave van de meetwaarden op het weegdisplay wordt de analoge uitgang gebruikt.
Krachtopnemer PCE-C-R10LFC serie 5-100 kg
De miniatuur - krachtopnemer is dankzij zijn kleine afmetingen goed toepasbaar op moeilijk te bereiken locaties. Bijzonder is de bouwhoogte bij deze krachtopnemer. Met een diameter van slechts Ø10 mm is deze krachtopnemer kleiner in diameter dan een munt van 1 cent.
- OLED display
- voor DMS (document beheer systemen)
- mV/V ingang
- relais uitgang
- potentiaalvrije digitale ingang
- interface en analoge uitgang
- Nominale belasting / belasting F.S.: 5-100 kg / 50-1000N
- Maximale belasting/belasting: 120 %
- Breukbelasting/belasting: 150 %
- Nominaal vermogen: 1,0-1,5 mV/V
|
signaalingang bereik |
0 ... 10 mV |
|
gevoeligheid in mV/V bij 5
V |
2 mV/V |
|
minimale gevoeligheid |
0,9 µV/D |
|
|
|
|
signaalingang bereik |
0 ... 15 mV |
|
gevoeligheid in mV/V bij 5
V |
3 mV/V |
|
minimale gevoeligheid |
0,9 µV/D |
|
|
|
|
voedingsspanning van de
meetcel |
5 V |
|
aantal meetcellen |
1 tot 6 (350 Ohm) |
|
display |
OLED 128 x 64 px |
|
eenheden |
g, kg, t, kN, N, Nm |
|
sample rate |
200 Hz |
|
elektrische aansluitingen |
schroefverbindingen |
|
|
1 ... 1,5 mm² |
|
voeding |
24 V DC |
|
vermogensopname |
< 6 W |
|
bescherming |
front: IP65 |
|
montage |
schakelpaneel uitsnede |
|
afmeting schakelpaneel
uitsnede |
92 x 44 mm |
|
afmetingen |
110 x 62 x 119 mm |
|
gewicht |
ca. 440 g |
|
omgevingscondities |
-10 ... 40 °C / max 95 %
r.v. |
Krachtopnemer:
|
Nominale belasting /
belasting F.S. |
5 kg / 50N |
|
Maximale
belasting/belasting |
120 % |
|
Breukbelasting/belasting |
150 % |
|
Nominaal vermogen |
1,0-1,5 mV/V |
|
Bereik van de
voedingsspanning |
2,5 V - 5 V |
|
Maximale voedingsspanning |
5 V |
|
Afwegingen van het
nulsignaal |
± 2% F.S. |
|
Lineariteit afwijking |
1,0 % F.S. |
|
Omkeerspanning (Hysterese) |
1,0 % F.S. |
|
Herhaalbaarheid |
1,0 % F.S. |
|
Kruipbelasting (30 min) |
0,1 % F.S. |
|
Input weerstand |
350 ± 10 Ω |
|
Output weerstand |
350 ± 3 Ω |
|
Isolatieweerstand |
≥5000 MΩ/100VDC |
|
Nominale bereik van de
omgevingstemperatuur |
-10 ... 60 ° C |
|
Temperatuurbereik voor
gebruik |
-20 ... 80 ° C |
|
Temperatuurcoëfficiënt van
de karakteristieke waarden |
0,1% F.S. / 10 ° C |
|
Temperatuurcoëfficiënt van
het nulpunt |
0,1% F.S. / 10 ° C |
|
Sensorkabel |
Ø 2 x 3 m / (eind geopend) |
|
Kabelbezetting |
EXC+ = rood |
|
Materiaal / meetlichaam |
Roestvrij staal |
|
Bescherming |
IP65 |
1 x display PCE-N45F-R10LFC-50 incl. sensor
1 x afdichtingstape
1 x gebruikershandleiding
