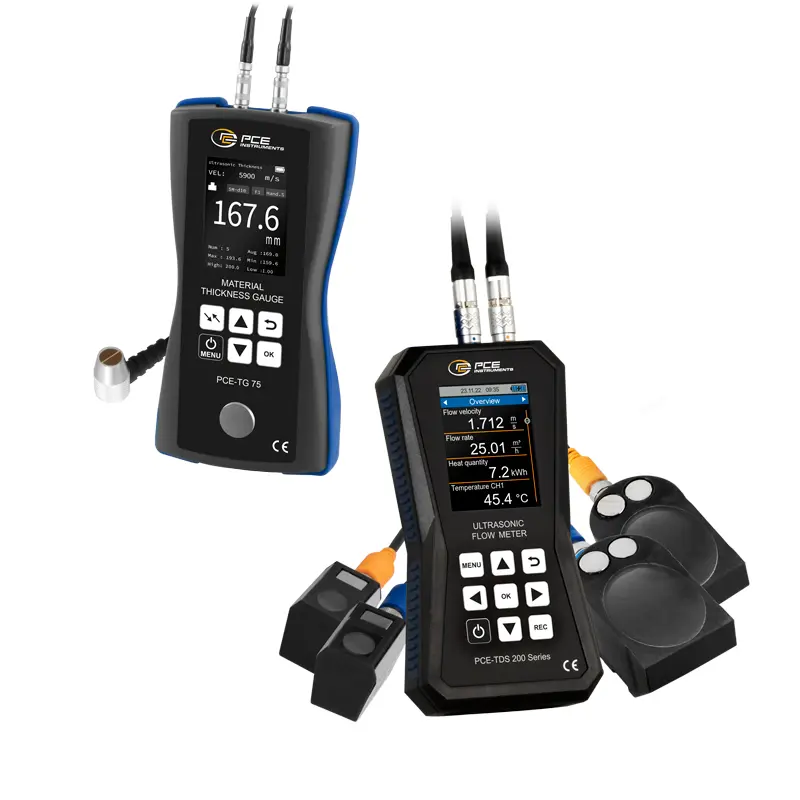

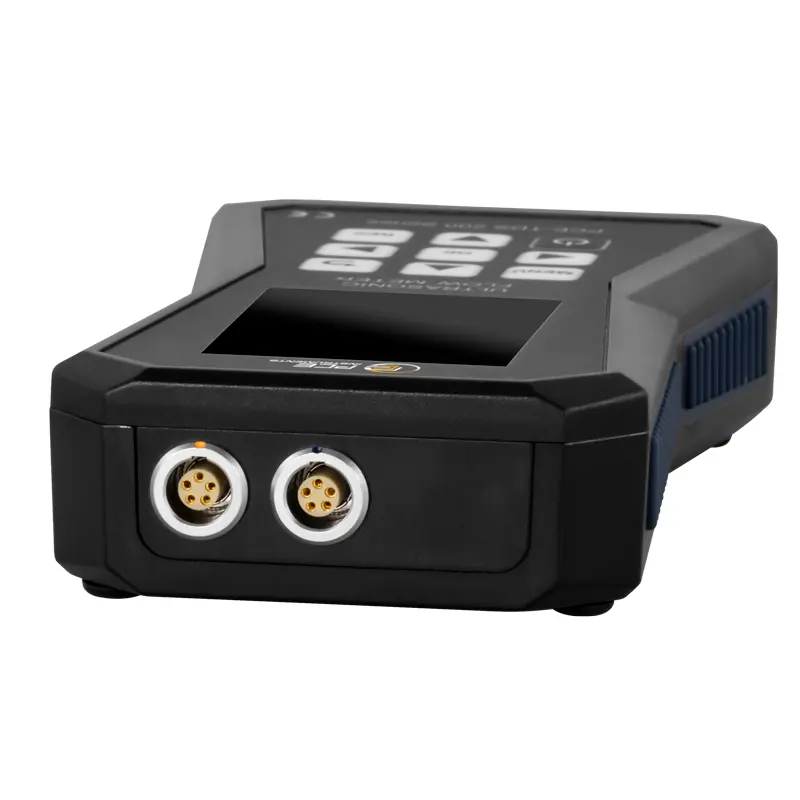

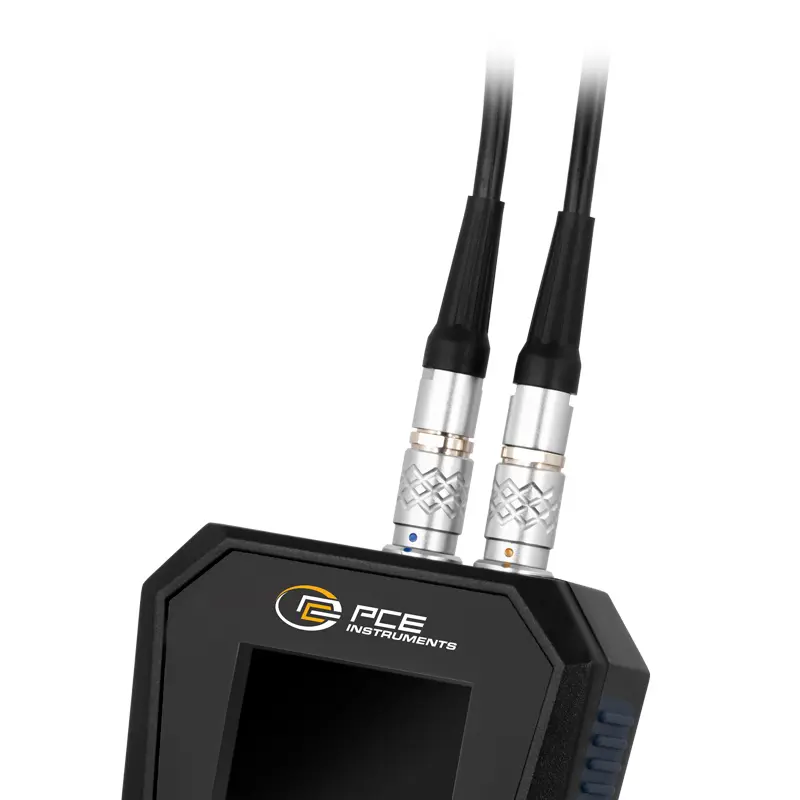

Ultrasone flowmeter PCE-TDS 200 SL met diktemeter PCE-TG 75
Best.nr.: PCE-TDS 200 SL-TG 75
Levertijd: 2 weken
Ultrasone flowmeter met 32 GB datageheugen / meetbereik ±32 m/s /
Reproduceerbaarheid ±0,5 % van de meetwaarde / verschillende meetsondes / alarmgrenswaarden / 2,8 " LC display / voor alle media / naar keuze met DAkkS of ISO kalibratiecertificaat
De ultrasone flowmeter heeft een meetbereik van ±32 m/s. Met een nauwkeurigheid van ±1,5 % f.s. bij een leidingdiameter DN ≥50, ±3,5 % f.s. bij een leidingdiameter DN <50 en een reproduceerbaarheid van ±0,5 % f.s. is de ultrasone flowmeter een bijzonder nauwkeurig meetinstrument. Voor de installatie van de sensoren op de ultrasone flowmeter is een installatiehulp beschikbaar. De installatiehulp geeft de signaalkwaliteit van de ultrasone flowmeter grafisch weer. Bovendien wordt grafisch weergegeven of de sensoren van de ultrasone flowmeter op de juiste afstand van elkaar zijn geplaatst. Voor het uitvoeren van de stromingsmeting met de ultrasone flowmeter worden de stroomsnelheid, de stroming en het volume weergegeven na het invoeren van de specificaties van de leiding en het medium. Bij de weergave van de meetwaarden biedt de ultrasone flowmeter een grote verscheidenheid aan eenheden. Bijvoorbeeld: m³, l, gal, igl, mgl, cf, bal, ib en ob.
Tijdens een meting is het mogelijk de meetwaarden vast te leggen via de dataloggerfunctie van de ultrasone flowmeter. Start- en stopvoorwaarden en het opslaginterval van 1 seconde tot 12 uur kunnen op de ultrasone flowmeter worden ingesteld. Een geheugenpunt van de ultrasone flowmeter bevat eenmalig alle gemeten variabelen. De meetwaarden worden opgeslagen op het 32 GB grote ingebouwde geheugen van de ultrasone flowmeter. Op de ultrasone flowmeter kunnen 10 miljoen meetpunten worden opgeslagen.
Met de optionele software kunnen de geregistreerde meetwaarden uit de ultrasone flowmeter worden uitgelezen. Voor analyse kunnen de meetwaarden van de ultrasone flowmeter in tabelvorm en grafisch worden weergegeven. Voor verdere verwerking van de meetwaarden van de ultrasone flowmeter kunnen deze in .csv-bestandsformaat worden geëxporteerd. Als alternatief kan via de software een PDF-rapport worden gemaakt. Voor een vereenvoudigde bediening kan de ultrasone flowmeter via de software worden ingesteld. Een live weergave van de meetwaarden van de ultrasone flowmeter is ook mogelijk met de software.
Om met de ultrasone flowmeter de warmtehoeveelheid te bepalen zijn ook twee thermokoppels nodig. Deze zijn beschikbaar bij de PCE-TDS 200+. De twee thermokoppels van de ultrasone flowmeter worden aangesloten op de aanvoer en retour van een leidingsysteem. Op basis van het temperatuurverschil en het gemeten stroming kan de ultrasone flowmeter de hoeveelheid warmte bepalen. Desgewenst kan de ultrasone flowmeter tegelijkertijd, tijdens de meting, de kosten per eenheid warmtehoeveelheid berekenen en weergeven. Zo wordt de ultrasone flowmeter bijvoorbeeld gebruikt bij de controle van verwarmingsinstallaties.

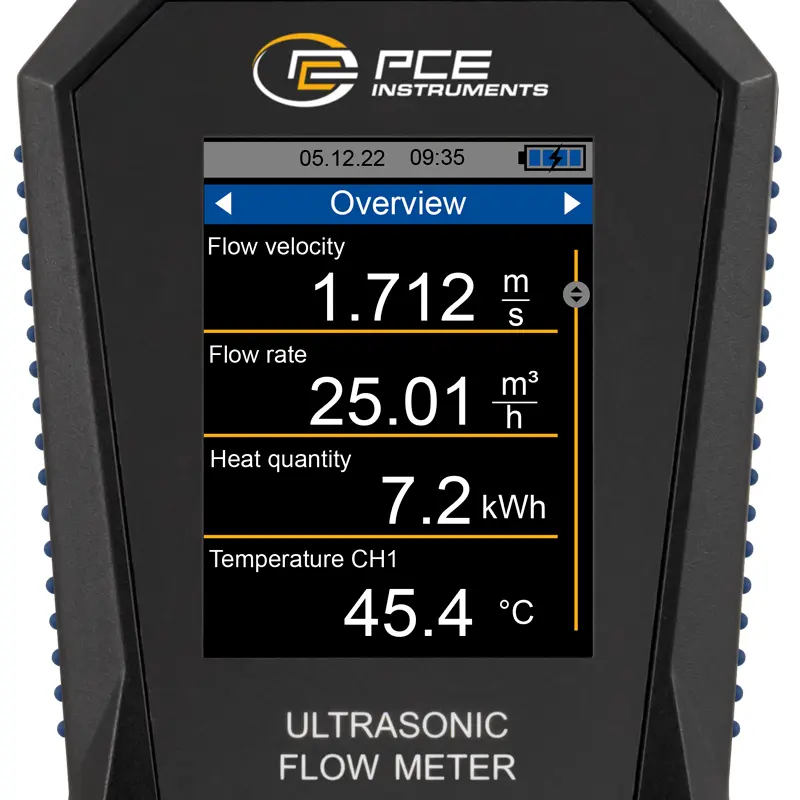

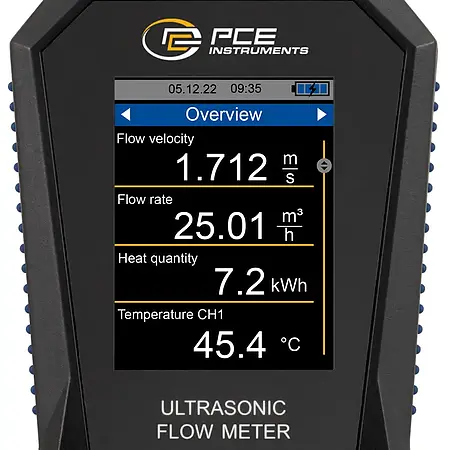

Het LC-kleurendisplay van de ultrasone flowmeter heeft een grootte van 2,8" en is daardoor goed afleesbaar. Optioneel kan de ultrasone flowmeter worden voorzien van een ISO- of DAkkS-kalibratiecertificaat.

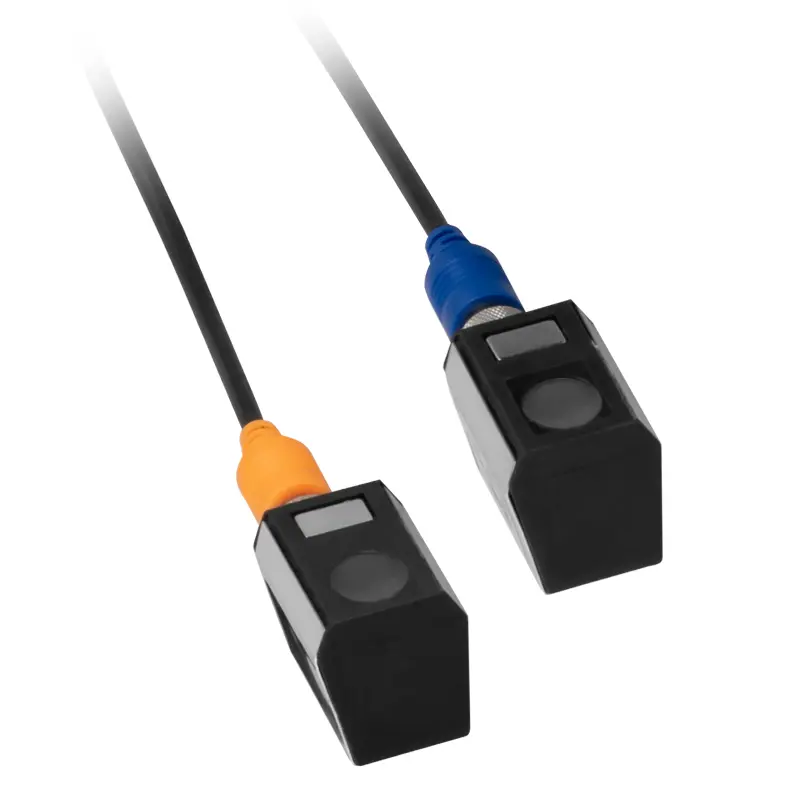

PCE-TDS 200 S SENSOR
Klein sensorpaar voor leidingdiameters DN 15 ... 100 / 20 ... 108 mm. Geschikt voor bijzonder kleine buizen. De sensoren hebben een bijzonder kleine afmeting van 45 x 30 x 30 mm en een temperatuurbestendigheid van -30 ... 160 °C. Dankzij de magneten aan de onderzijde kunnen de sensoren op ferro-metalen worden gemonteerd. Bovendien kunnen de sensoren voor de ultrasone flowmeter op de leiding worden aangesloten door middel van afneembare kabelbinders.

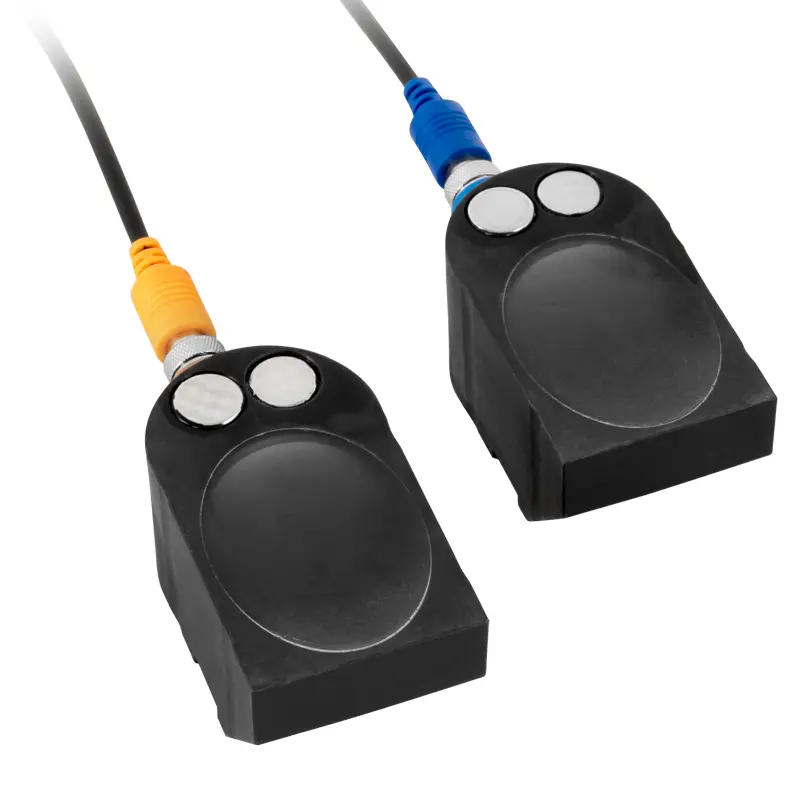

PCE-TDS 200 L SENSOR
Groot sensorpaar voor leidingdiameters DN 300 ... 6000. 6000. Dit sensorpaar is daarom geschikt voor bijzonder grote leidingen. De sensoren kunnen met afneembare kabelbinders aan de ultrasone flowmeter worden bevestigd. Dankzij de ingebouwde magneten kunnen de sensoren aan pijpen met ferro-metaal worden bevestigd. De sensoren hebben een afmeting van 91 x 52 x 44 mm.
Diktemeter met datageheugen / instelbare geluidssnelheid / kalibratiereferentie gemonteerd op de behuizing / materiaaldiktemeting tot 225 mm / grenswaarde alarm / optioneel met ISO-kalibratiecertificaat
De diktemeter kan materiaaldiktes meten tot 225 mm. Om de materiaaldikte van een grote verscheidenheid aan homogene materialen te kunnen meten, is het mogelijk om de bijbehorende geluidssnelheid op te slaan in de diktemeter. Voor materialen als staal, aluminium, zink, zilver en goud zijn al de juiste geluidssnelheden in de apparatenbibliotheek opgeslagen. Dit maakt de diktemeter universeel inzetbaar.
Met de grenswaardefunctie op de diktemeter kunnen individuele maximum- en minimumwaarden worden opgeslagen. Als de gemeten waarde van het proefstuk buiten deze limieten ligt, signaleert de diktemeter dit visueel. Indien nodig kan de signalering naast de visuele weergave ook akoestisch worden gedaan door de diktemeter. Deze functie maakt de diktemeter ideaal voor het gebruik bij kwaliteitsbeoordelingen en de inspectie van inkomende goederen.
De diktemeter heeft een datageheugen waarin de meetwaarden kunnen worden vastgelegd. Na een meetreeks kunnen de opgeslagen meetwaarden direct op de diktemeter worden geanalyseerd. De opgeslagen gegevens worden in een grafiek weergegeven door de diktemeter. Bovendien kan elk afzonderlijk meetpunt worden bekeken in de grafiek. Voor een makkelijke analyse van de meetwaarden worden door de diktemeter de gemiddelde, de grootste en de kleinste meetwaarde weergegeven. Optioneel kan de diktemeter worden uitgerust met een ISO-kalibratiecertificaat.
Ultrasone flowmeter:
- Meetbereik ±32 m/s

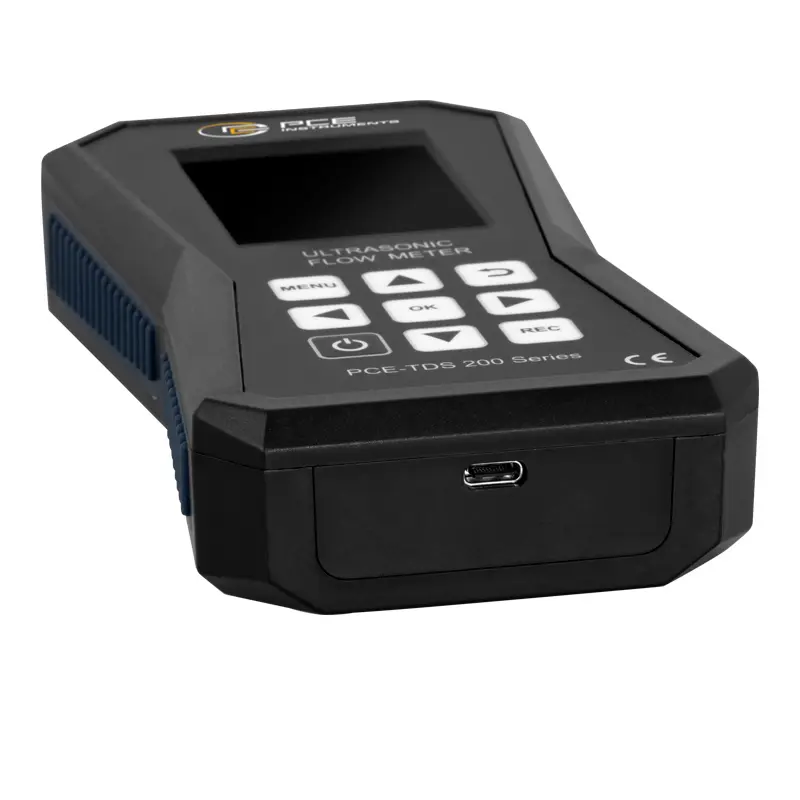

- USB-C interface voor gegevensoverdracht
- optionele software voor analyse van de meetwaarden
- Reproduceerbaarheid ±0,5 % van de gemeten waarde
- Meting van de warmtehoeveelheid
- datageheugen voor 10 miljoen meetpunten
- individueel instelbare alarmgrenzen
- naar keuze met ISO- of DAkkS-kalibratiecertificaat
Diktemeter:
- Meetwaardengeheugen
- Kalibratiereferentie op behuizing
- Automatische uitschakeling
- Materiaaldiktemeting tot 225 mm
- Batterijstatusindicator
- Optioneel met ISO-kalibratiecertificaat
|
Flowmeting |
|
|
Meetbereik |
±32
m/s |
|
Resolutie |
0,001
m/s |
|
Nauwkeurigheid |
DN ≥50
mm: ±1,5 % van mv voor snelheden > 0,3 m/s |
|
|
DN
<50 mm: ±3,5 % van mv voor snelheden > 0,3 m/s |
|
Reproduceerbaarheid |
±0,5%
van het lezen |
|
|
|
|
PCE-TDS
200 S SENSOR |
Sensorpaar |
|
Doorsnede |
DN 15
... 100 / 20 ... 108 mm |
|
Afmeting |
45 x 30
x 30 mm |
|
Temperatuurbestendigheid |
-30 ...
160 °C |
|
|
|
|
PCE-TDS
200 L SENSOR |
|
|
Doorsnede |
DN 300
... 6000 mm |
|
Afmeting |
91 x 52
x 44 mm |
|
|
|
|
Methode |
Z, V,
N, W |
|
Gemiddeld |
-Water |
|
|
-Zeewater |
|
-Olie |
|
|
|
-Aardolie |
|
|
-Methanol |
|
|
-Ethanol |
|
|
-Diesel |
|
|
-Benzine |
|
|
-Petroleum |
|
|
-Door
gebruiker ingesteld |
|
|
(handmatige
invoer van de geluidssnelheid van het medium) |
|
|
|
|
Alle
vloeistoffen met een onzuiverheid |
<5% |
|
Materiaal
van de pijp |
- Koper
CU |
|
|
- Staal
FE |
|
|
-
Roestvrij staal VA |
|
|
-
Aluminium AL |
|
|
-
Messing ME |
|
|
-
Gietijzeren CI |
|
|
- IJzer
FE |
|
|
-
Nikkel NI |
|
|
- Titan
TI |
|
|
- Zink
ZI |
|
- Acryl
AC |
|
|
|
-
Polyethyleen PE |
|
|
-
Polypropyleen PP |
|
|
-
Polyvinylchloride PVC |
|
|
- Nylon
NY |
|
|
- Door
gebruiker ingesteld |
|
|
(handmatige
invoer van de dwarssnelheid van het geluid |
|
|
van het
pijpmateriaal) |
|
|
|
|
Binnenvoering
van de pijp |
-Geen
voering |
|
|
-Gewoonte |
|
|
-Epoxy |
|
|
-Rubber |
|
|
-Mortier |
|
|
-
Polystyreen PS |
|
|
-
Polyethyleen PE |
|
|
-
Polytetrafluorethyleen PTFE |
|
|
-
Polyurethaan PU |
|
|
-
Polypropyleen PP |
|
|
- Door
gebruiker ingesteld |
|
|
(handmatige
invoer van de lengtesnelheid van het geluid |
|
|
de
binnenvoering van de buis) |
|
|
|
|
Meetparameters |
Stroomsnelheid,
volumestroom en volume |
|
Eenheden
(afmetingen) |
mm, in |
|
Eenheden
(stroomsnelheid) |
m/s,
ft/s |
|
Eenheden
(volumestroom) |
m³, l, gal, igl, mgl, cf, bal, ib, ob |
|
Datum |
Seconden,
minuten, uren, dagen |
|
Eenheden
(volume) |
m³, l, gal, igl, mgl, cf, bal, ib, ob |
|
|
|
|
Aanvullende
specificaties |
|
|
Display |
2.8
"LCD-scherm |
|
Eenheden |
metrisch
/ imperiaal |
|
Menu
talen |
Duits,
Engels, Frans, Spaans, |
|
|
Italiaans,
Nederlands, Portugees, Deens |
|
|
Turks,
Pools, Russisch, Chinees, Japans |
|
Gebruiks-
en opslagconditie |
Temperatuur:
-20 ... +65 °C |
|
|
Vochtigheid:
10 ... 95 % RV, niet-condenserend |
|
Datalogger |
32 GB
opslagcapaciteit / 10 miljoen meetpunten |
|
Interface |
USB
(voor online meting, uitlezing van de interne |
|
|
geheugen
en om de batterij op te laden) |
|
Bescherming |
Ip52 |
|
Voeding |
Intern:
LiPo batterij (3,7 V, 2500 mAh) |
|
|
Extern:
USB 5 VDC, 500 mA |
|
Batterijduur |
ca. 10
uur |
|
Afmetingen: |
165 x
85 x 32 mm |
|
Gewicht |
255 gr |
|
meetbereik |
1,00
... 225,0 mm |
|
resolutie |
0,01 mm
bij ≤99,99 mm |
|
|
0,1 mm
bij ≥100,0 mm |
|
nauwkeurigheid |
±0,5%
van meetwaarde + 0,05 mm |
|
|
|
|
geheugen |
500
metingen |
|
sonde
frequentie |
5MHz |
|
standaard
sensor |
sensor
PCE-TG 5M10d |
|
|
|
|
overige
specificaties |
|
|
instelbare
geluidssnelheid |
1000
... 9999 m/s |
|
kleinste
buisdiameter |
Ø20 x 3
mm (staal) |
|
materiaal
bibliotheek |
15
geheugenplaatsen |
|
kalibratiereferentie |
4 mm |
|
display |
2,4
inch TFT LCD-kleurendisplay |
|
|
met
helderheidsaanpassing |
|
stroomvoorziening |
3 x
1.5V AA-batterij |
|
automatische
uitschakeling |
uit, 2,
5, 10, 30 minuten |
|
bedrijfscondities |
0 ...
40 °C, <90 % r.v. , niet-condenserend |
|
afmetingen |
163 x
82 x 38mm |
|
gewicht |
320g |

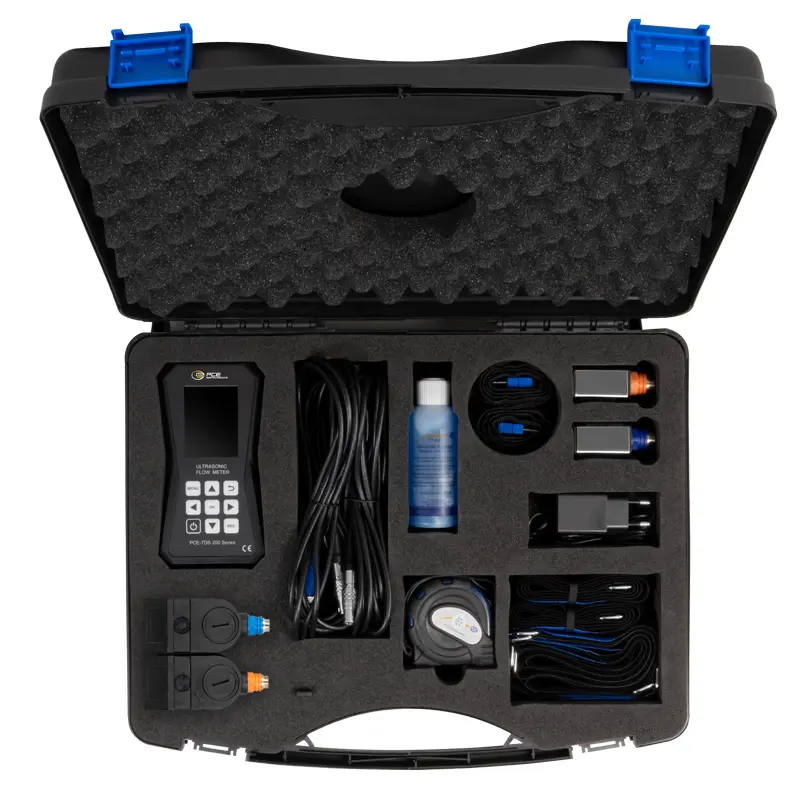

1 x Ultrasone flowmeter PCE-TDS 200 SL
1 x flowsensoren PCE-TDS 200 S SENSOR (paar)
1 x flowsensoren PCE-TDS 200 L SENSOR (paar)
2 x 5 m aansluitkabel
2 x Afneembare kabelbinders
1 x Voedingsadapter
1 x USB-C-kabel
1 x Ultrasone contactgel
1 x PCE meetlint
1 x Kunststof koffer
1 x Gebruikershandleiding
1 x Diktemeter PCE-TG 75

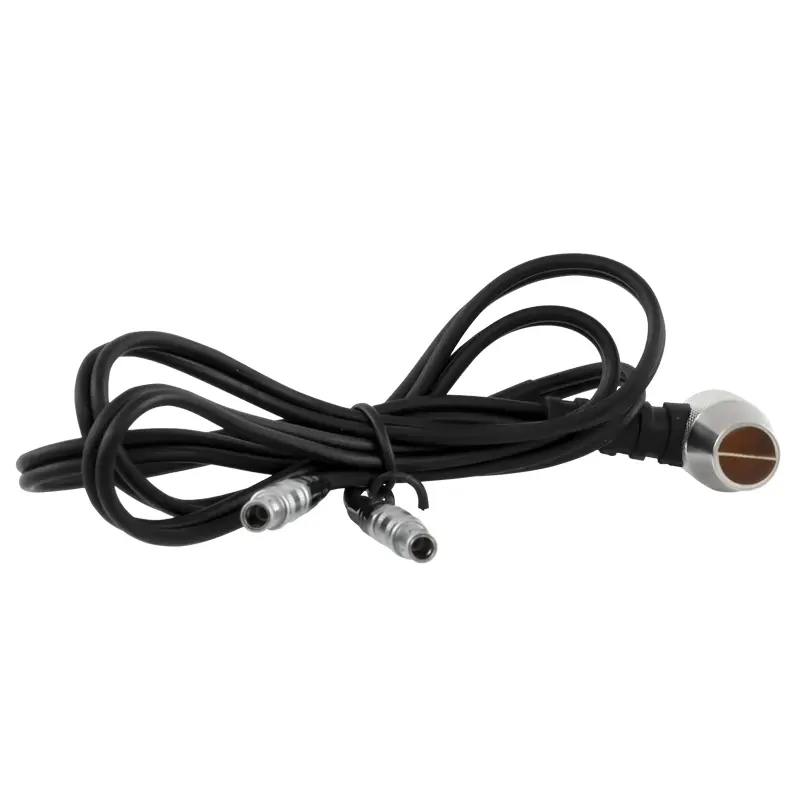

1 x Sensor PCE-TG 5M10d

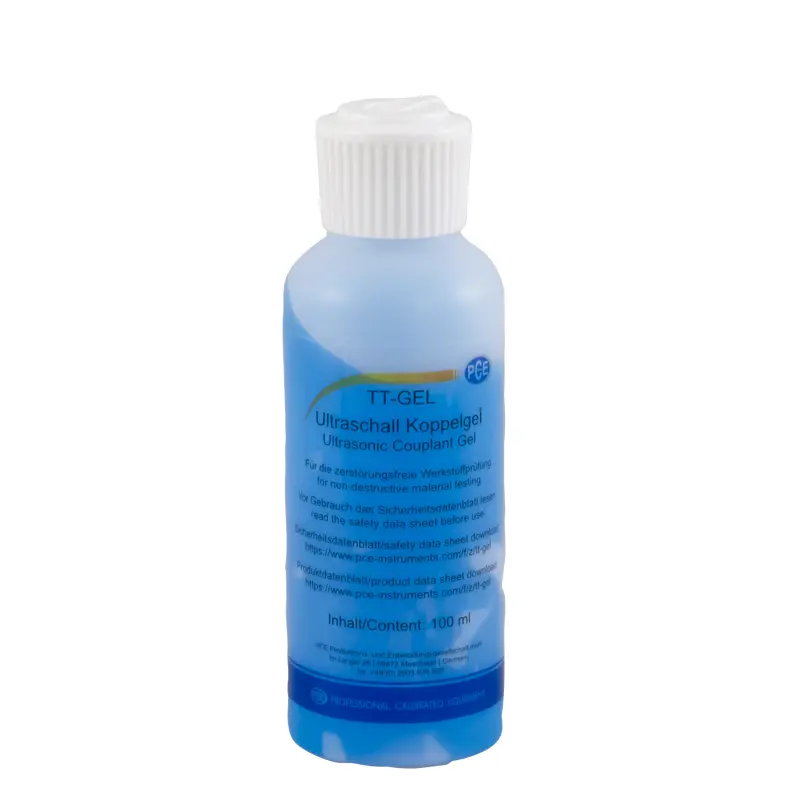

1 x Koppelingsgel (TT-GEL)
1 x Transporttas
3 x 1.5V AA-batterijen
1 x Snelstartgids
