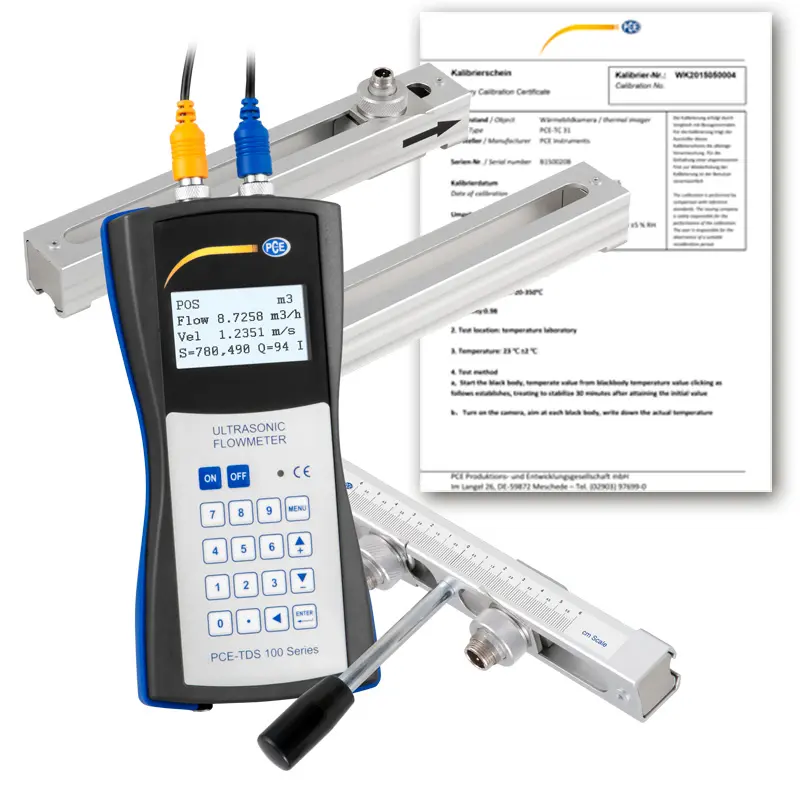

Ultrasone flowmeter PCE-TDS 100HMHS-ICA incl. ISO-Kalibratiecertificaat

Best.nr.: PCE-TDS 100HMHS-ICA

»Vragen over dit artikel

Levertijd: maximaal 10 werkdagen

Volgens de looptijdverschilmethode / om stromingssnelheid en flow te bepalen / meetmethode voor zo homogeen mogelijke vloeistoffen

De ultrasone flowmeter is nodig als onderdeel van een controlemeting of om snel de flow in een pijpleiding te bepalen en is daarom een draagbaar en gemakkelijk te installeren meetsysteem. De ultrasone flowmeter werkt volgens de looptijdverschilmethode. Het meetprincipe van de flowmeter is vrij eenvoudig. Bij het meten van een leiding schuin met de stroming is er minder tijd nodig dan bij het meten tegen de stroming in.

Hoe sterker de stroming wordt, hoe meer tijd nodig is om er tegenin te gaan en hoe sneller met de stroming meegegaan wordt. Het verschil tussen de stromingstijden met de stroom mee en er tegenin hangt dus direct af van de stromingssnelheid van de stroom. De stromingsmeter gebruikt dit effect om de stromingssnelheid en flow te bepalen. Elektroakoestische transducers ("Piëzo-effect") zenden en ontvangen korte ultrasone pulsen door het medium dat in de leiding stroomt.

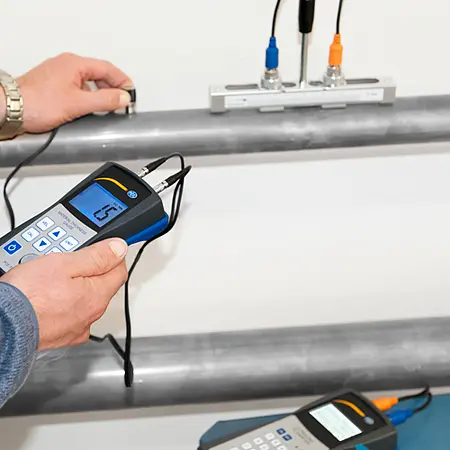

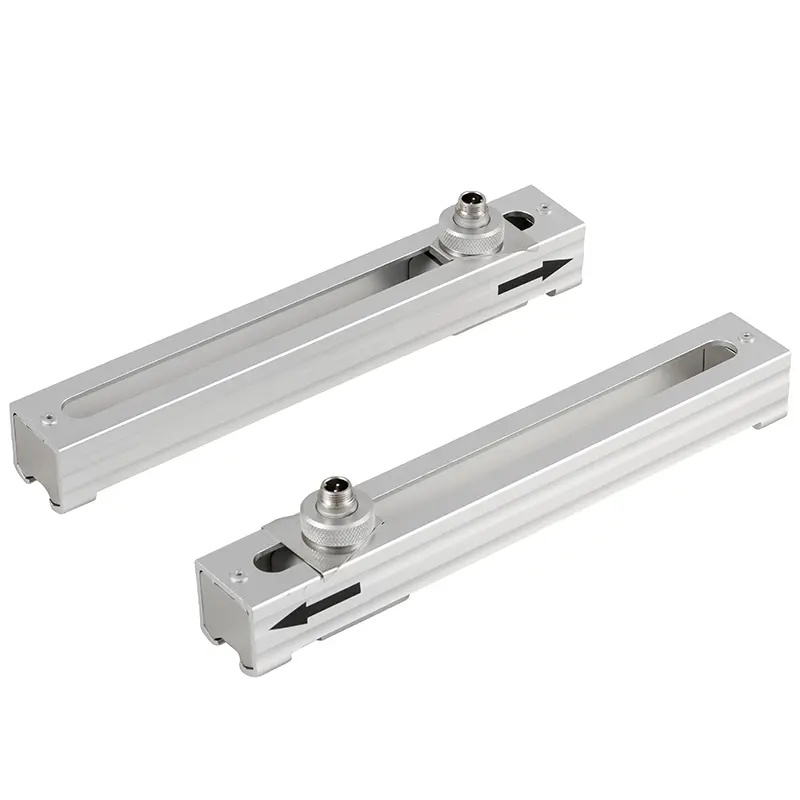

De transducers worden aan beide zijden van de meetbuis in de lengterichting geplaatst. De niet-destructieve sensoren worden op de leiding geplaatst en bijvoorbeeld met een kabelbinder vastgezet. Het display geeft binnen korte tijd het debiet weer. De ultrasone flowmeter kan worden gebruikt voor metingen aan metalen buizen, kunststof buizen of rubberen leidingen.

Meetbare vloeistoffen

Acetaat, aceton, alcohol, ammoniak, aniline, benzeen, butyraat, chloroform, ethanol, ethylalcohol, ether, ethylether, ethyleenglycol, Freon R12, benzine, glycerine, glycol, isobutanol, isobutaan, isopentaan, kerosine, lijnolie, methanol , methylalcohol, motorolie, dieselolie, olijfolie, pindaolie, paraffineolie, pentaan, petroleum, 1-propanol, koelvloeistof, smeerolie, siliconenolie, transformatorolie, trichloorethyleen, 1,1,1 - trichloorethaan, terpentijn, Gedestilleerd water, zeewater.

Kenmerken

- ideaal voor retrofit

- installatie zonder procesonderbreking

- eenvoudige montage

- nauwkeurig en betrouwbaar

- geen drukverlies

- onderhoudsvrij, geen bewegende delen

- slijtagevrij

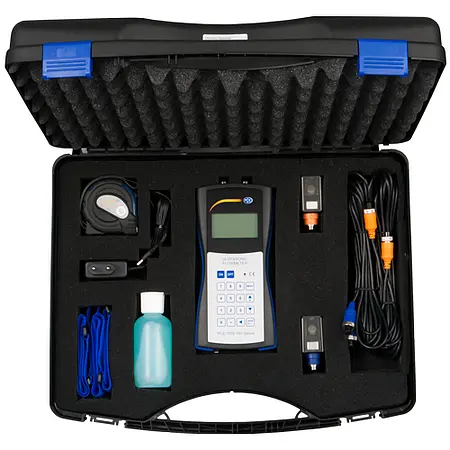

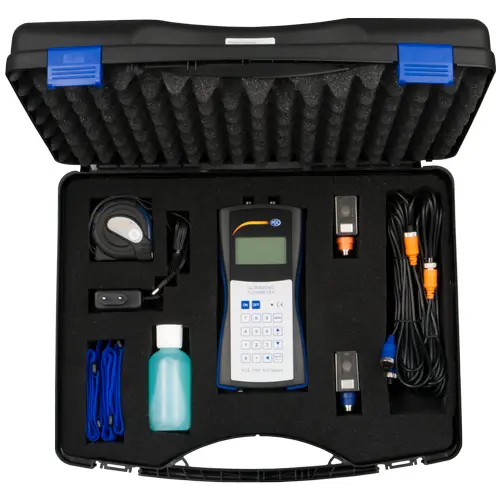

- draagbaar systeem voor controlemetingen

- incl. ISO-kalibratiecertificaat

Handunit meetbereik	-32 ... +32 m / s
Resolutie	0,0001 m/s
Nauwkeurigheid	DN ≥ 50 mm: ± 1,5% van de gemeten waarde DN <50 mm: ± 3,5% van de gemeten waarde
Reproduceerbaarheid	± 1,0% van de gemeten waarde
Meetmedia	alle vloeistoffen met een onzuiverheid <5% en een debiet> 0,03 m³/h
Eenheden	Cubic Meter [m³] Liter [l] Gallon (VS) [gal] Imperial Gallon (UK) [igl] Million USA Gallons [mgl] Cubic Feet [cf] Barrel (USA) [bal] Imperial Barrel (UK) [ib] Olievat [ob]
Instelling tijdsweergave	per dag [/ d] per uur [/ h] per minuut [/ m] en per seconde [/ s]
Datalogger	60.000 meetpunten
Interface	USB (voor online meting en uitlezen van het interne geheugen)
Beschermingsklasse	IP52
Stroomvoorziening	3 x AA NiMH-accu's / 2100 mAh (12 uur looptijd bij volledig opladen) 100 ... 240 V AC 50/60 Hz
Afmetingen	214 x 104 x 40 mm
Gewicht	450 gram

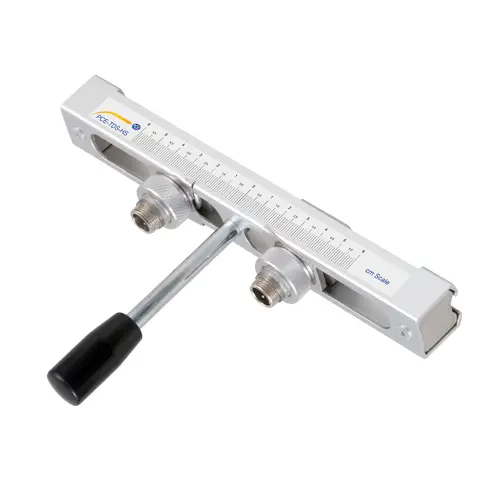

Sensoren	nominale maat DN 20 ... 108, 50 ... 720 mm
Temperatuur vloeistof	-30 ... 160 ° C
Afmetingen	50 x 45 x 45 mm
Gewicht	260 gram
