Stromingsmeter PCE-TDS 100HS-ICA incl. ISO-kalibratie
Best.nr.: PCE-TDS 100HS-ICA
Levertijd: maximaal 10 werkdagen
Ultrasone stromingsmeter PCE- TDS 100HS
volgens de looptijd-differentie meetmethode / voor de bepaling van de stromingssnelheid en flow / meetmethode voor homogene vloeistoffen
De ultrasone stromingsmeter is een draagbaar, eenvoudig te installeren meetinstrument als onderdeel van een controlemeting of bij de snelle bepaling van de stroming in een leiding. De ultrasone stromingsmeter werkt volgens de looptijd-differentie methode. Het meetprincipe van de stromingsmeter is heel eenvoudig.
In een diagonale meting heeft de pijp minder tijd nodig met de stroming mee, dan tegen de stromingsrichting in. Wanneer de stroming toeneemt, is er meer tijd nodig om te meten tegen de stroom in en minder tijd met de stroming mee. Het verschil tussen de doorlooptijden met de stroom mee of tegen de stroom in is direct afhankelijk van de stroomsnelheid. De PCE-TDS 100 ultrasone stromingsmeter bepaalt op deze wijze de stroomsnelheid.
Elektro akoestische transducers zenden en ontvangen korte ultrasone pulsen door het medium in de leiding. Aan beide zijde van de meetbuis zitten sensoren om dit waar te nemen, bevestigd met behulp van o.a. de meegeleverde bevestigingsbanden. Het display zal vervolgens binnen korte tijd de stroomsnelheid tonen. De ultrasone stromingsmeter kan worden gebruikt voor metingen op metalen, kunststof en rubber leidingen.
- Ideaal voor inbouw achteraf
- Installatie zonder onderbreking van het proces
- Eenvoudige installatie
- Nauwkeurig en betrouwbaar
- Geen drukverlies
- Onderhoudsvrij, geen bewegende delen
- Slijtvast
- Draagbare toestellen voor controlemetingen
- Incl. ISO-kalibratiecertificaat
| Meetbereik handunit | -32 ... +32 m/s |
| Resolutie | 0,0001 m/s |
| Nauwkeurigheid | DN ≥ 50 mm: ±1,5 % van de meetwaarde DN < 50 mm: ±3,5 % van de meetwaarde |
| Herhaalnauwkeurigheid | ±1,0 % van de meetwaarde |
| Vloeistoffen | alle vloeistoffen met een onreinheid van < 5% en een flow van > 0,03 m³/h |
| Eenheden stroming | Kubieke meters [m³] Liters [l] Gallon (USA) [gal] Imperial Gallon (UK) [igl] Million USA Gallon [mgl] Cubic feet [cf] Barrel (USA) [bal] Imperial Barrel (UK) [ib] Oil Barrel [ob] |
| Instelling tijdsaanduiding | per dag [/d], per uur [/h], pro minuut [/m] en per seconde [/s] |
| Datalogger | 60.000 geheugenpunten |

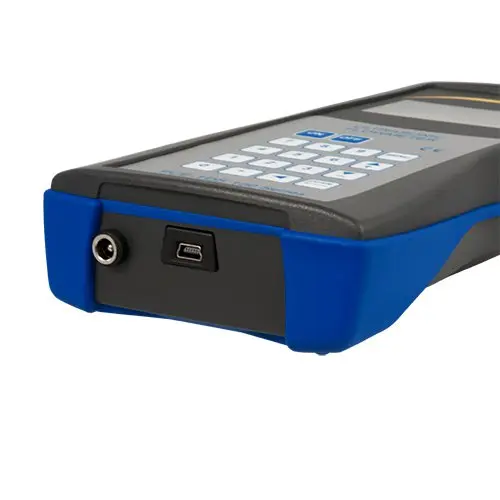

| Interface | USB (voor online meting en uitlezen van het interne geheugen) |
| Beschermgraad | IP 52 |
| Voeding | 3 x AA NiMH batterijen / 2100 mAh (12 uur batterijduur bij volledig opladen) 100 … 240 V AC 50/60 Hz |
| Afmetingen | 214 x 104 x 40 mm |
| Gewicht | 514 g met batterijen |
| Sensor (alleen PCE-TDS 100 HS) nominale breedte | DN 15 … 100 20 … 108 mm |
| Temperatuur vloeistof | -30 … 160 °C |
| Afmetingen | 45 x 30 x 30 mm |
| Gewicht | 75 g |

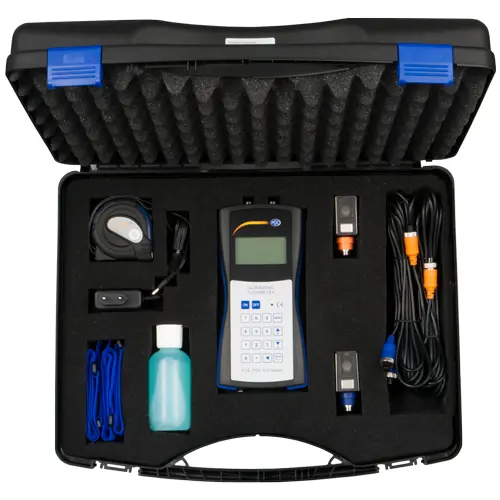

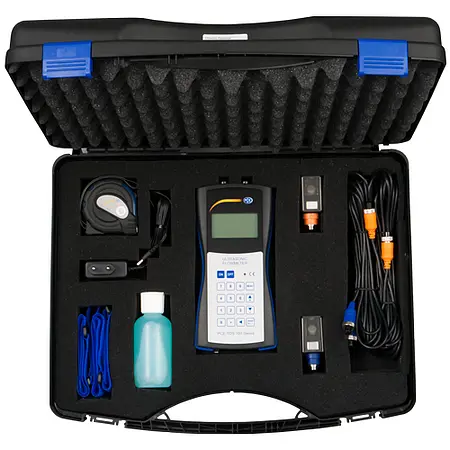

1 x Stromingsmeter PCE-TDS 100HS
2 x sensor TDS-S1 (PCE-TDS 100HS)
2 x 5 m aansluitkabel
2 x bevestigingsband (klittenband)
1 x oplaadkabel
1 x contactgel
1 x rolmaat
1 x kunststof koffer
1 x handleiding

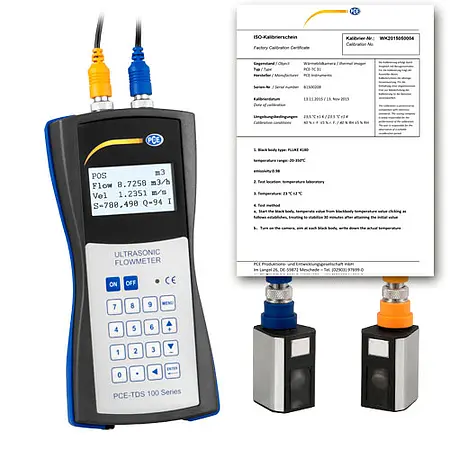

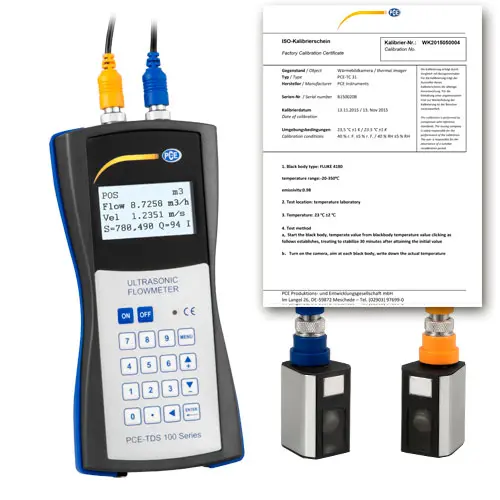

Incl. ISO-kalibratiecertificaat
