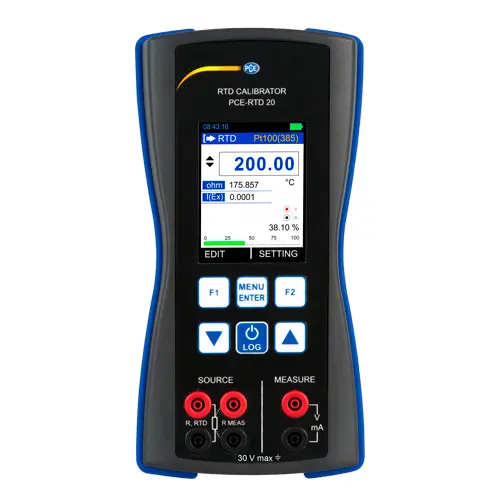

Kalibratiemeter PCE-RTD 20
Best.nr.: PCE-RTD 20
Levertijd: 1-2 werkdagen
kalibratiemeter PCE-RTD 20
RTD-kalibratiemeter voor de simulatie en meting van weerstands- en Pt-sensoren, stroom en spanning / li-ion oplaadbatterij / continuïteitstester / gradiëntfunctie

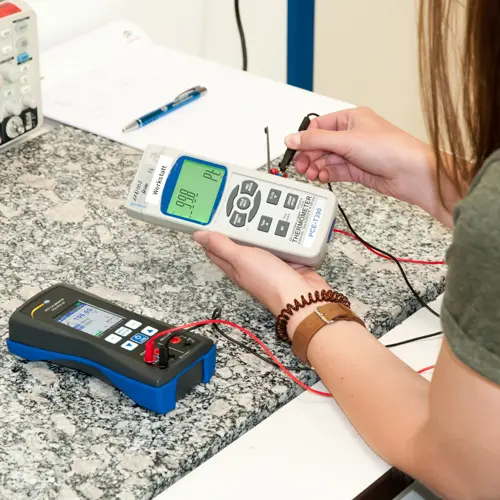

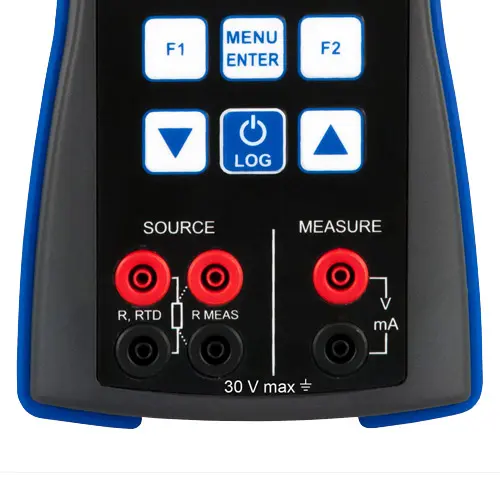

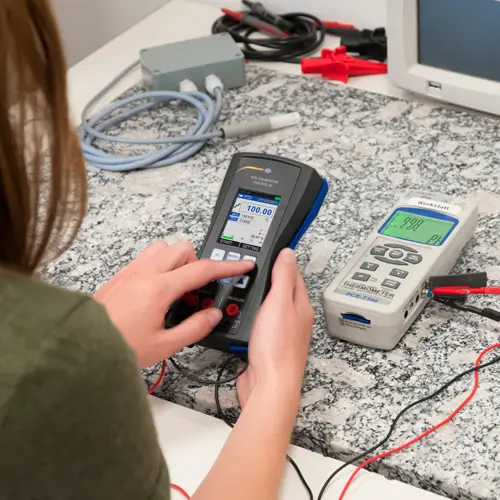

De kalibratiemeter PCE-RTD 20 kan gebruikt worden om zowel weerstanden, als weerstand temperatuursensoren te simuleren. Hierdoor kan de kalibratiemeter voor vele temperatuur meetinstrumenten gebruikt worden als kalibrator. Naast de simulatie van weerstanden beschikt de simulator tevens over een meetfunctie voor spanning, stroom en weerstand. Beide functies werken onafhankelijk van elkaar. De aansluitingen zijn galvanisch gescheiden.
In de kalibratiemeter zijn vele verschillende karakteristieken voor RTD-sensoren opgeslagen, zodat een probleemloze kalibratie van verschillende soorten thermometers mogelijk gemaakt wordt. Het apparaat beschikt over een nauwkeurigheid van 0,02% in alle meetbereiken en -functies. Naast de weergavefunctie van temperaturen en weerstanden, beschikt de kalibratiemeter tevens over een gradiëntfunctie. De bediener kan kiezen of deze continu of op bepaalde intervallen doorgevoerd wordt.

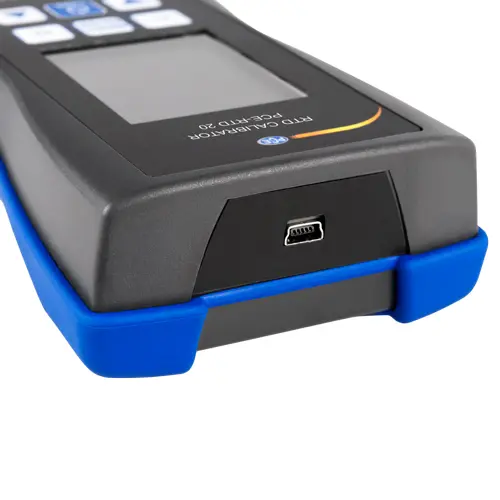

De kalibratiemeter wordt gevoed met een oplaadbatterij, die via de Min-USB-interface geladen kan worden. Ook het uitlezen van het geheugen op de pc gebeurt middels deze USB-interface.
- Simulatie- en meetmodus
- Accuvoeding
- Grafisch LCD
- 24 V Voeding voor stroomcircuits
- HART Compatibel
- Manuele modus & gradiëntfunctie
- Continuïteitstester
- Dataloggerfunctie
| Technische specificaties van de kalibratiemeter PCE-RTD 20 | |||
| Meetparameters | Meetbereik | Resolutie | Nauwkeurigheid |
| Spanning DC V | 0 ... 30 V | 0,001 V | ±0,02% van meetwaarde + 2 digit |
| Stroom DC mA | 0 ... 24 mA | 0,001 mA | ±0,02% van meetwaarde + 2 digit |
| Weerstand | 0 ... 400 Ω | 0,01 Ω | ±0,02% van meetwaarde + 0,01Ω |
| 400 ... 4000 Ω* | 0,1 Ω | ±0,02% van meetwaarde + 0,015Ω | |
| Pt10 ... Pt1000 | -200 ... 200 °C | Pt10 ... Pt400: 0,01 °C Pt500 ... Pt100: 0,1 °C |
±0,2 °C |
| 200 ... 600 °C | ±0,3 °C | ||
| 600 ... 850 °C | ±0,3 °C | ||
| Ni100 | -60 ... 180 °C | 0,01 °C | ±0,1°C |
| Ni120 | -80 ... 260 °C | ±0,1°C | |
| Cu10 | -200 ... 260 °C | ±0,2°C | |
| *In de 4-geleider meetmodus is een resolutie mogelijk tot 0,01 Ω in het bereik van 0 ... 1600 Ω. De weergegeven nauwkeurigheid geldt voor de 4-geleider meetmodus. Bij de 3-geleider meetmodus geldt een meetnauwkeurigheid van 1 °C ( Pt10 / Cu10), 0,6 °C (Pt50 / Cu50) en 0,4 °C (andere types). | |||
| Simulatieparameters | Simulatiebereik | Resolutie | Nauwkeurigheid* |
| Weerstand | 0 ... 400 Ω | 0,01 Ω | ±0,02% van meetwaarde + 0,01Ω |
| 400 ... 4000 Ω | 0,1 Ω | ±0,02% van meetwaarde + 0,015Ω | |
| Pt10 ... Pt1000 | -200 ... 200 °C | Pt10 ... Pt400: 0,01 °C Pt500 ... Pt100: 0,1 °C |
±0,15°C |
| 200 ... 600 °C | ±0,25°C | ||
| 600 ... 850 °C | ±0,15°C | ||
| Ni100 | -60 ... 180 °C | 0,01 °C | ±0,15°C |
| Ni120 | -80 ... 260 °C | ±0,15°C | |
| Cu10 | -200 ... 260 °C | ±0,8°C | |
| *Nauwkeurigheid geldt voor een stroom van >0,2 mA of >0,4 mA. | |||
| Geschikte RTD sensoren | Pt10 (385), Pt50 (385), Pt100 (385), Pt200 (385), Pt400 (385), Pt500 (385), Pt1000 (385), Pt10 (3926) Ni100 (672), Ni (618), Ni120 (672), Cu10 (427) Cu50 (427), Cu100 (427) |
||
Algemene specificaties |
|||
| Display Modi | meting: mA / V / Ω / RTD simulatie: Ω / RTD |
||
| Temperatuureenheden | °C / °F / K | ||
| Stroom van de RTD meting | ca. 300 µA | ||
| Maximale stroomsimulatie | 3 mA (0 ... 650 Ω) I < 2 V / Rsim (650 ... 4000 Ω) |
||
| Maximale ingangsspanning | 30 V DC | ||
| Temperatuurcoëfficiënt | <30 ppm | ||
| Ingangsimpedantie | spanningsmeting: >1 MΩ stroommeting: 10 Ω |
||
| Responstijd | < 100 ms | ||
| Refreshrate display | 10 Hz | ||
| Datageheugen | intern geheugen 150000 meetwaarden |
||
| Interface | USB 2.0 | ||

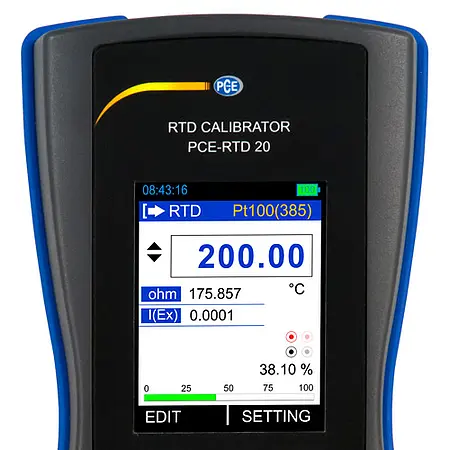

| Display | 2,4" TFT LCD 240 x 320 pixel LED verlichting |
||
| Uitgangsspanning stroomcircuit | 24 V DC / 24 mA | ||
| HART mA circuitweerstand | 250 Ω ±20 % | ||
| Geavanceerde functies | gradiëntfunctie automatische en manuele modus √x, x2: voor de meetfuncties |
||
| Continuïteitstest | instelbare drempelwaarde tot 100 Ω | ||
| Voeding | 3,7 V / 2300 mAh Li-Ion accu/batterij | ||
| Laadduur | ca. 5 h | ||
| Netstroomadapter | ingang: 100 ... 240 V AC / 50 / 60 Hz uitgang: 5 V / 1 A DC |
||
| Batterijlevensduur | ca. 15 h: simulatie en meting bij geringe LCD verlichting ca. 8 h: meting bij geringe LCD verlichting |
||
| Afmetingen | 162 x 82 x 40 mm | ||
| Gewicht | ca. 300 g | ||
| Bescherming | IP20 | ||
| Bedrijfscondities | batterijgebruik: 0 ... 55 °C / 30 ... 90 % r.v. netadapter: 0 ... 45 °C / 30 ... 90 % r.v. |
||
| Opslagcondities | -20 .. 60 °C / 30 ... 90 % r.v. niet condenserend | ||
| Oplaadtijd | ca. 15 minuten | ||
Leveromvang kalibratiemeter PCE-RTD 20
1 x Kalibratiemeter PCE-RTD 20,

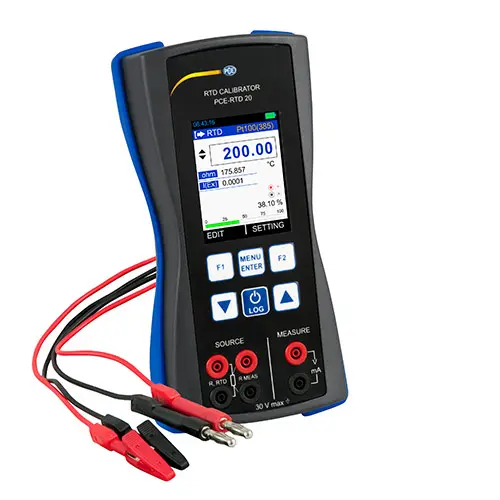

3 x Meetkabel met 2 mm stekkeraansluiting,
3 x 2 mm Meetkabel met alligatorclip,
3 x 2 mm Adapter op 4 mm meetkabel,
2 x Alligatorclip,
1 x Mini-USB-kabel,
1 x Netstroomadapter 5 V / 1 A,
1 x Draagtas,
1 x Software,
1 x Handleiding
