Isolatiemeter PCE-IT 120

Best.nr.: PCE-IT 120

»Vragen over dit artikel

Levertijd: 1-2 werkdagen

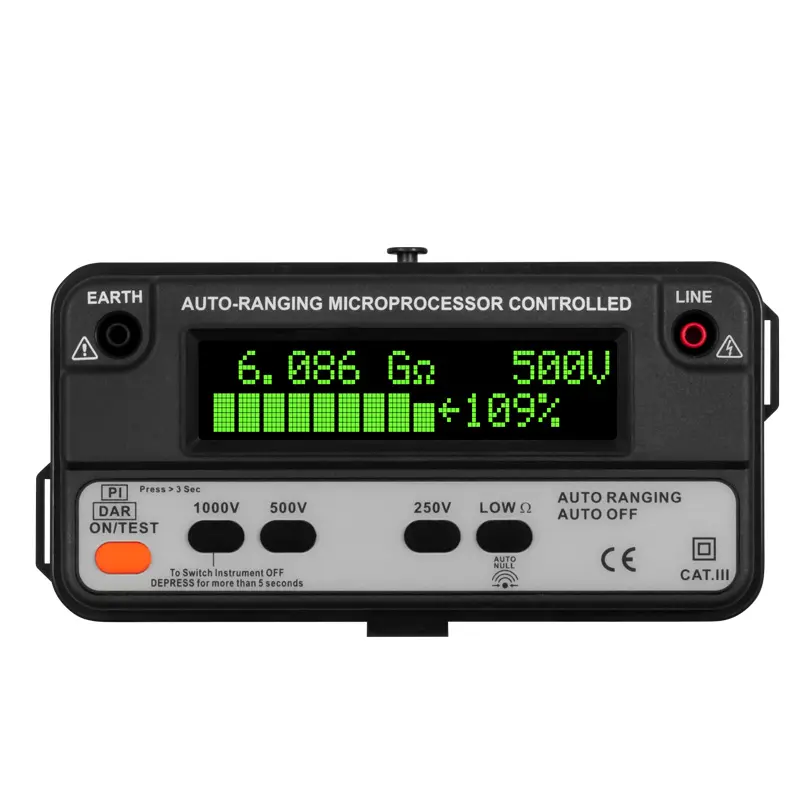

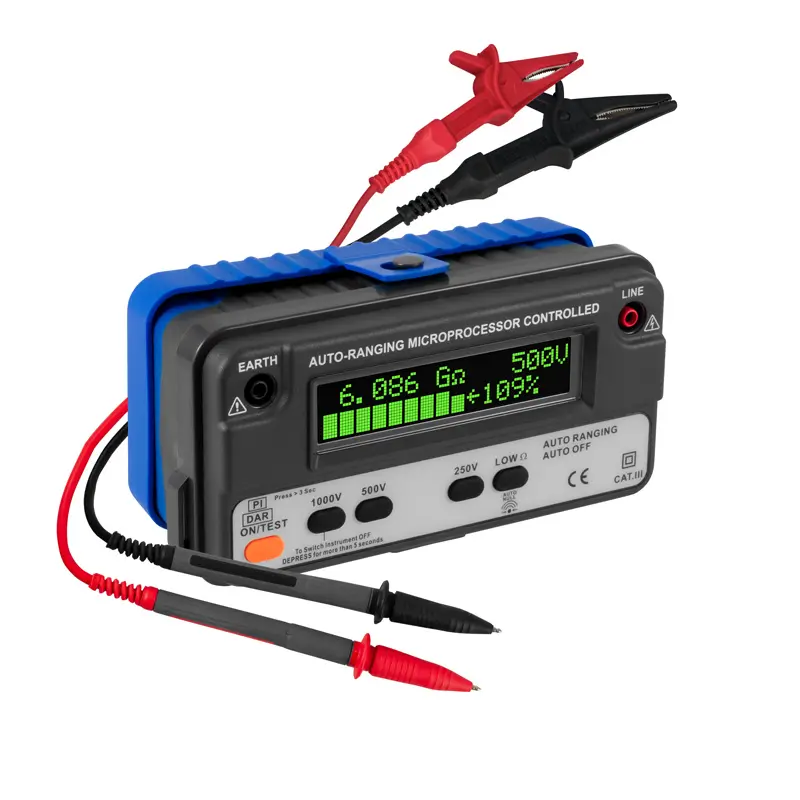

„Auto Ranging“ isolatiemeter tot 8 GΩ in compacte behuizing

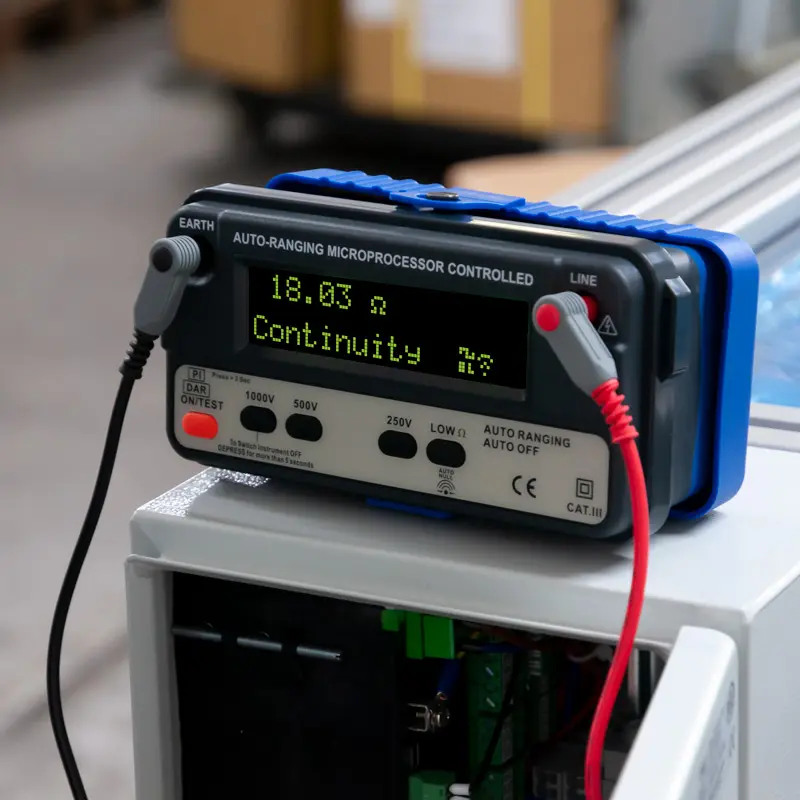

De isolatiemeter PCE-IT 120 meet isolatieweerstanden tot max. 8 GΩ (bij hulpspanningen van 250, 500 en 1000 V). Bovendien biedt deze isolatiemeter een meetfunctie voor gelijk- en tevens wisselspanningen tot max. 950 VDC en 700 VAC, alsmede weerstanden tot max. 2 kΩ. Een continuïteitstester met pieptoon in geïntegreerd in het apparaat. Verder kan de tester gebruikt worden om de polarisatie-index en de diëlektrische verhouding te testen.

De meetwaarden kunnen met een druk op het OLED display op hold gezet worden op het display van de isolatiemeter. Het meetinstrument voldoet aan de normen DIN 57 411 deel 1/VDE 0411 deel 1, de veiligheidsnorm voor elektronische meetapparaten (IEC1010-1) en aan de DIN VDE 0413 norm voor isolatietesters. De isolatiemeter wordt altijd geleverd met een fabriekskalibratie en kan voorzien worden van een ISO-kalibratie (bij eerste aankoop of als herkalibratie, bijv. jaarlijks).

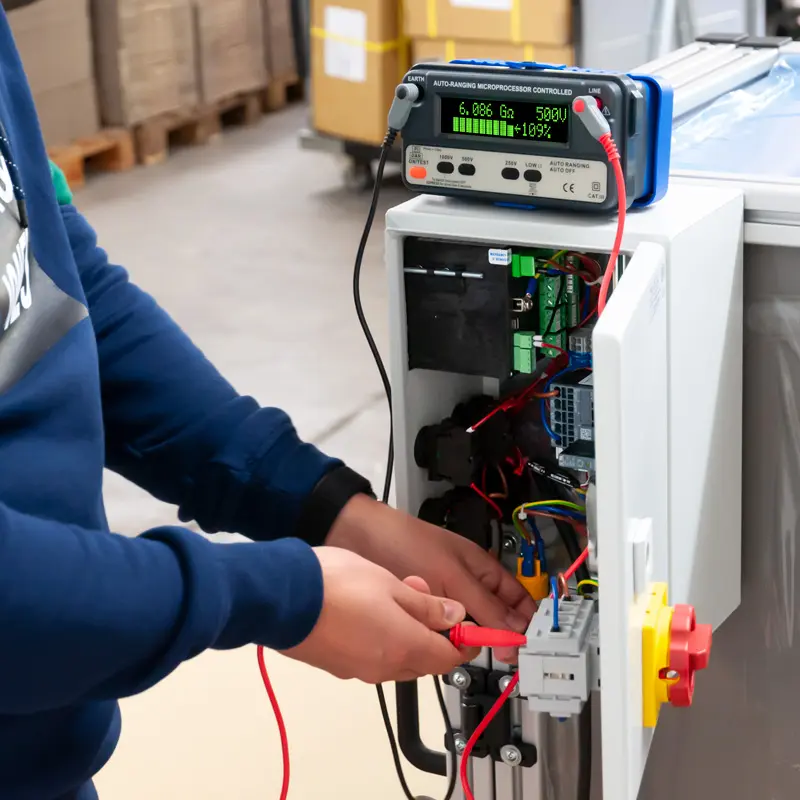

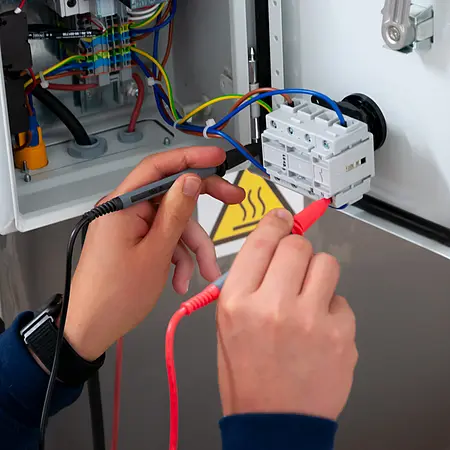

Definitie van de isolatieweerstand: de isolatieweerstand is de weerstand in ohm voor geleiders, kabels en elektrische installaties. Het is daarom van groot belang voor de preventieve bescherming van personen tegen elektrische schokken of het voorkomen van materiële schade door stromende lekstromen. Isolatieweerstandsmetingen worden gebruikt om de staat van de isolatie (geleider en behuizing) te controleren en te beoordelen.

- OLED display

- automatische polariteitsweergave

- automatische bereikselectie

- automatische nulstelling

- ontlaad pieper tijdens isolatiemetingen

- overbelastingbeveiliging tijdens continuïteitstest

- veiligheidsfunctie, de spanning wordt slechts

10 sec. vastgehouden (deactiveerbaar)

- Holdfunctie

- PI en DAR test

meetbereik	2 GΩ / 250 V 4 GΩ / 500 V 8 GΩ / 1000 V ACV: 0 … 950 V DCV: 0 … 700 V weerstand / continuïteit: 0,01 … 1999 Ω
resolutie	isolatie: 1 / 10 / 100 MΩ ACV: 1 V DCV: 1 V weerstand / continuïteit: 0,01 / 0,1 / 1 Ω
nauwkeurigheid	isolatie: ±3 % ACV: ±1,5 % DCV: ±1,5 % weerstand / continuïteit: ±2,0 %
DC-testspanning	250 / 500 / 1000 V
kortsluitstroom	1,1 mA
display	2-regel 16-cijferig OLED display
voeding	8 x 1,5 V AA batterij
afmetingen	175 x 85 x 75 mm
gewicht	ca. 655 g
omgevingscondities	0 ... 40 °C
opslagcondities	-10 ... 50 °C
beschermklasse / normering	IEC 1010-1, 700 V CAT III
