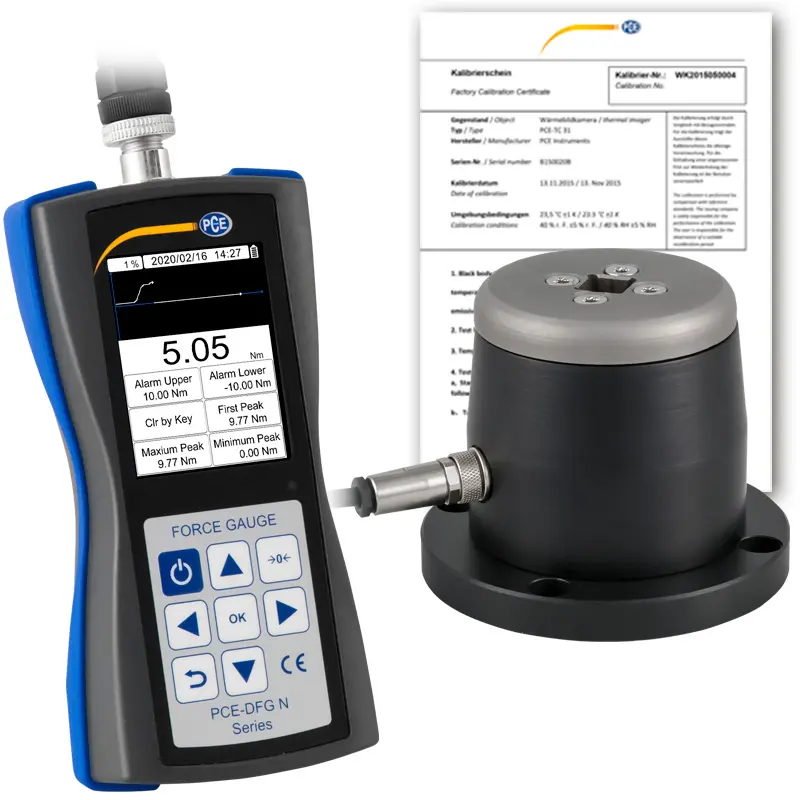

Draaimomentmeter PCE-DFG N 10TW-ICA incl. ISO-Kalibratiecertificaat

Best.nr.: PCE-DFG N 10TW-ICA

»Vragen over dit artikel

Draaimomentmeter tot max. 100 Nm (modelafhankelijk) / externe draaimoment opnemer 1/2 "- binnen vierkant / grafisch display / PEAK-functie / bemonsteringsfrequentie max. 1600 Hz / inclusief software

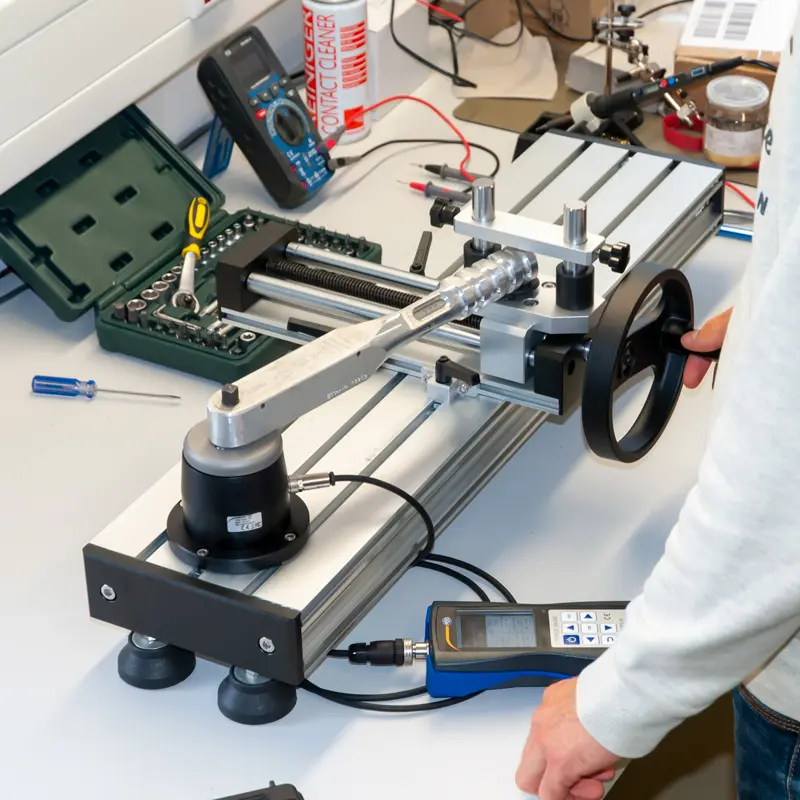

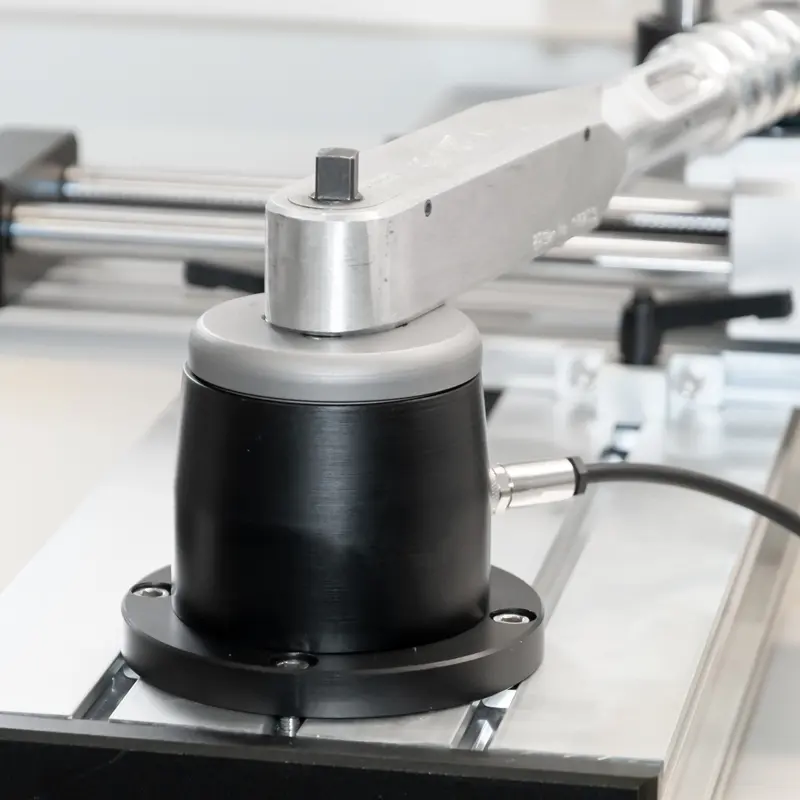

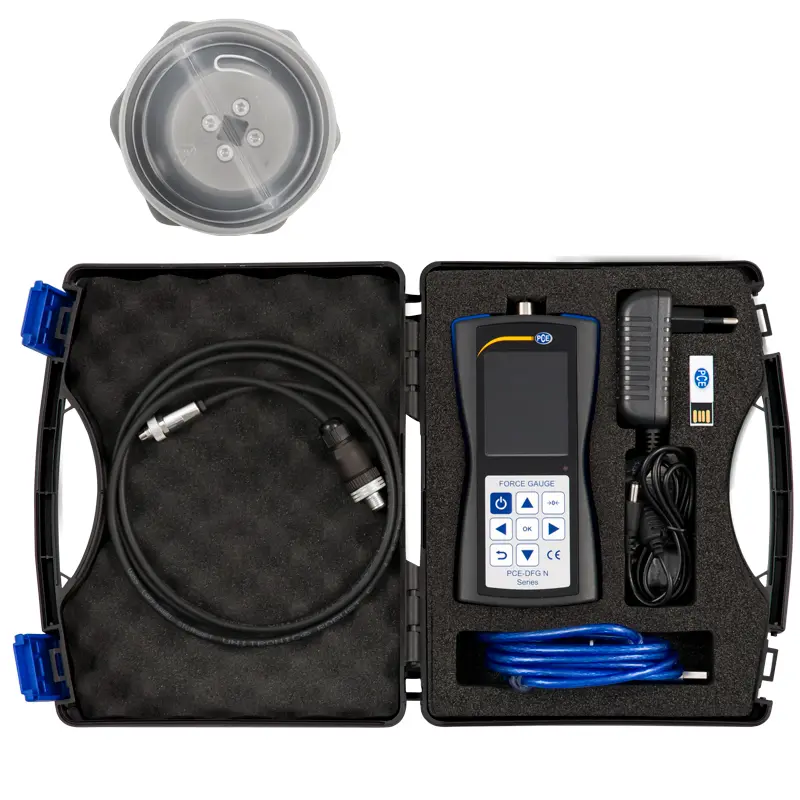

De draaimomentmeter bestaat uit een handmeetapparaat en een externe draaikrachtopnemer. De torsietransducer is via een 1,5 m lange kabel met de draaimomentmeter verbonden en maakt zo installatie in een testbank of directe montage op een testbank mogelijk.

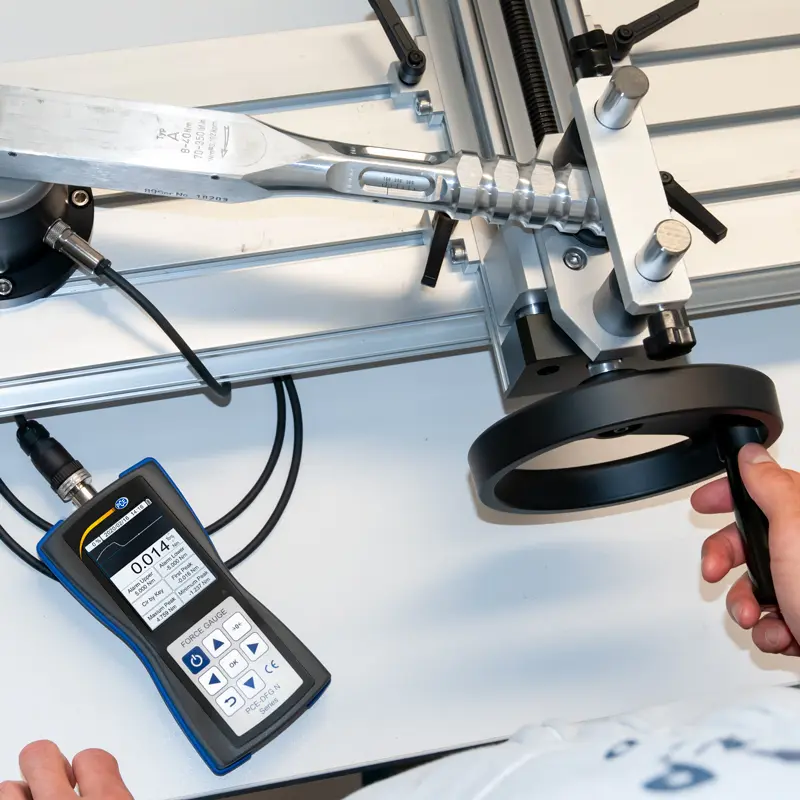

Het draaimomentmeetapparaat wordt afgesteld geleverd zodat de controlemetingen direct gestart kunnen worden. Optioneel is een kalibratiecertificaat verkrijgbaar voor de draaimomentmeter. Dit certificaat is een doel / werkelijke vergelijking met een herleidbare referentiestandaard en dient dus als bewijs van de meetnauwkeurigheid. De meetonzekerheid van de draaimomentmeter is slechts 0,5% van het meetbereik. De draaimomentmeter wordt gebruikt als referentieapparaat voor het testen en afstellen van statische draaimomentgereedschappen. Een schroefvergrendeling is essentieel voor dynamische draaimomenten.

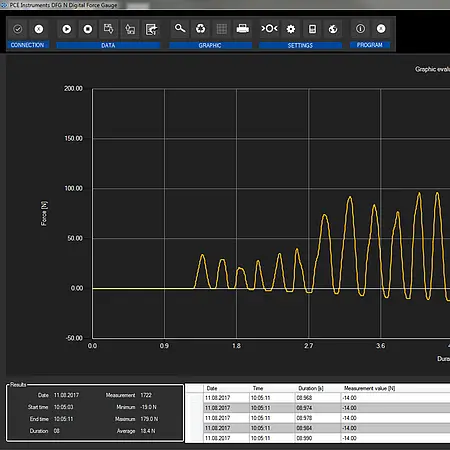

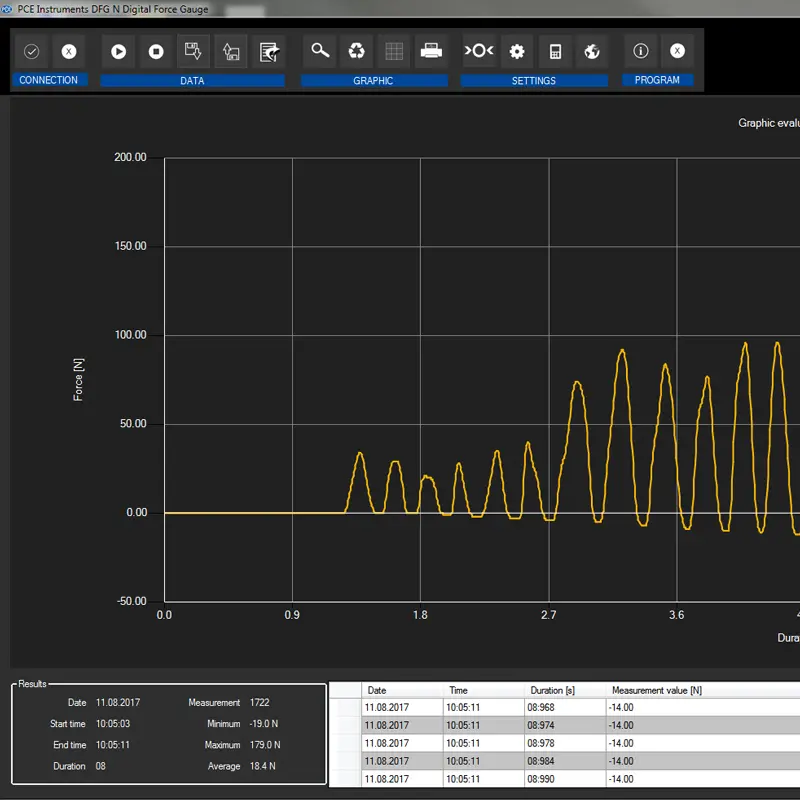

De draaimomentmeter heeft een 1/2 " vierkante dop en kan de torsiemetingen in beide draairichtingen uitvoeren. Met een bemonsteringsfrequentie van 1600 Hz detecteert de draaimomentmeter betrouwbaar de eerste en de maximale torsiemomentpiek (PEAK). Het vrijgavemoment (" klik ") is afzonderlijk weergegeven in het display en kan handmatig of automatisch worden verwijderd nadat een ingestelde tijd is verstreken. Dankzij vrij instelbare alarmwaarden kan de draaimomentmeter de bediener waarschuwen voor overbelasting van het draaimomentgereedschap als het zichzelf niet activeert. Voor een meer gedetailleerde analyse van de torsiekrachten kan de meegeleverde pc-software worden gebruikt.

- links / rechts torsiemeting

- 1600 Hz bemonsteringsfrequentie

- foutgrens 0,5% van het meetbereik

- max. 100 Nm meetbaar (modelafhankelijk)

- PEAK / Hold-functie

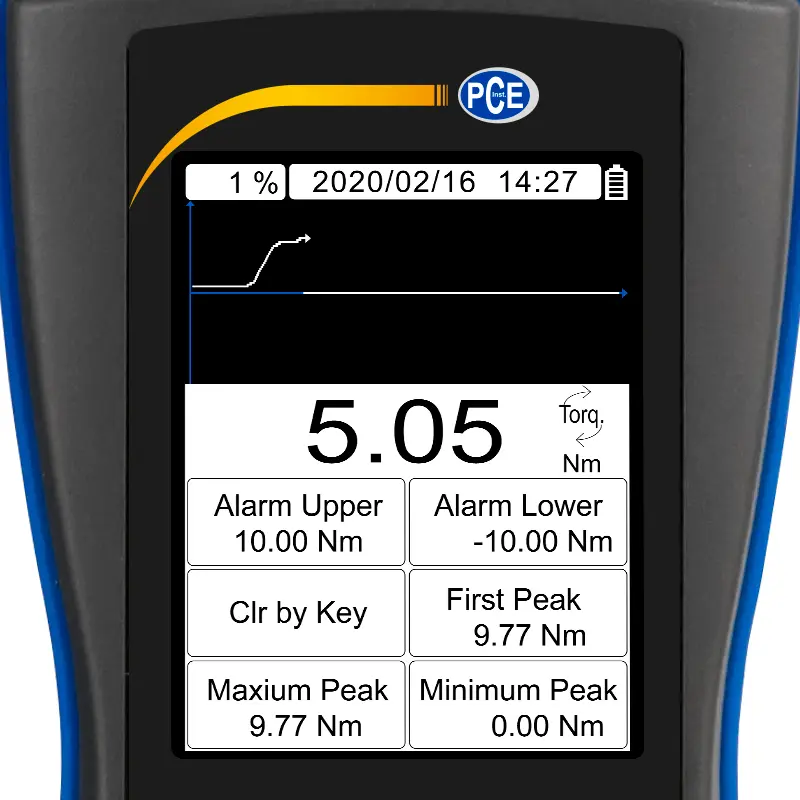

- grafisch display

- PC-software

- netstroom- en batterijvoeding mogelijk

Meetbereik	0 ... 10 Nm
Resolutie	0,005 Nm
Meeteenheden	Nm, lbfft, kgfm

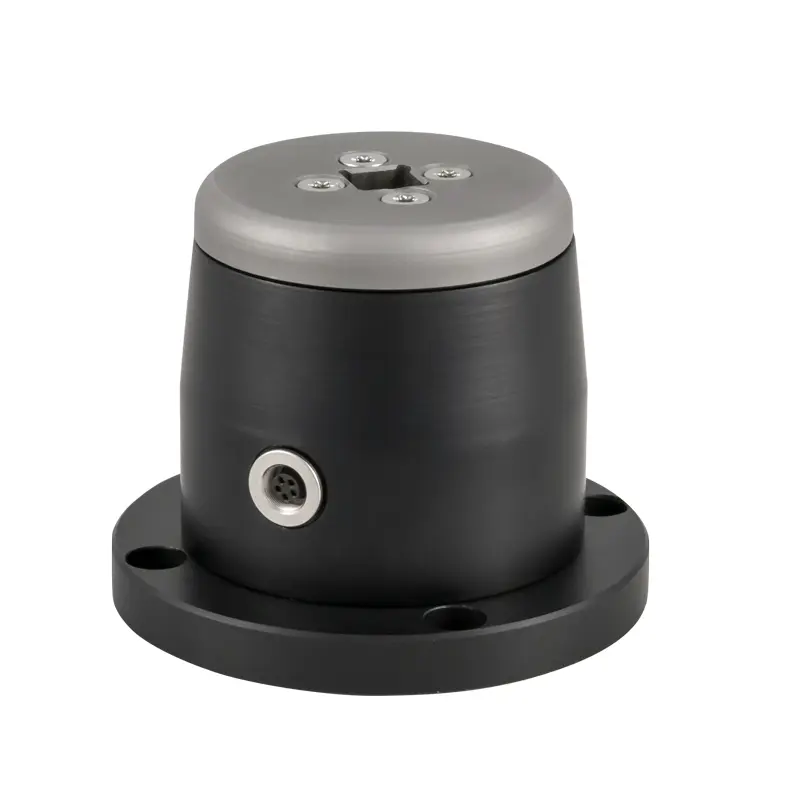

Draaimomentsensor bevestiging	1/2" (12,5 x 12,5 mm) intern vierkant
Torsiemeting	links / rechts
Samplerate	6 ... 1600 Hz
Display	2,8"T FT grafisch display
Alarmmodi	binnen bereik / buiten bereik
Geheugen	voor 100 meetreeksen met elk 8.000 meetpunten

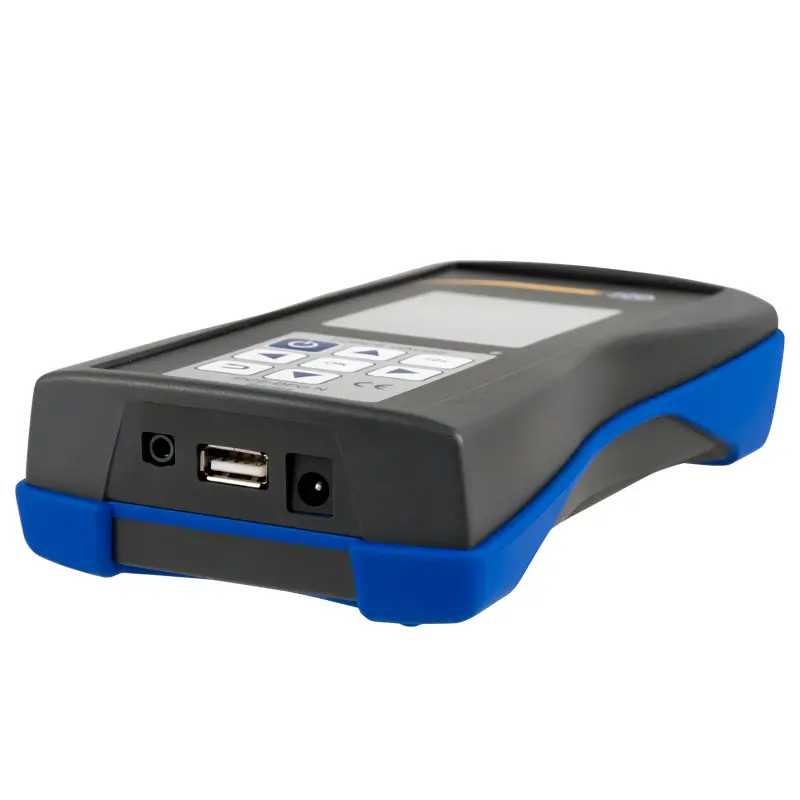

Interface	USB
Stroomvoorziening	NiMh-batterij 6 V / 1600 mAh
Batterijduur	ongeveer 10 uur
Voeding / oplaadadapter	12 V / 1 A
Schakeluitgang	12 V / 50 mA
Beschermingsklasse	IP54
Bedrijfs- en opslagomstandigheden	-10 ... 50 ° C 5 ... 95% r.v. niet-condenserend

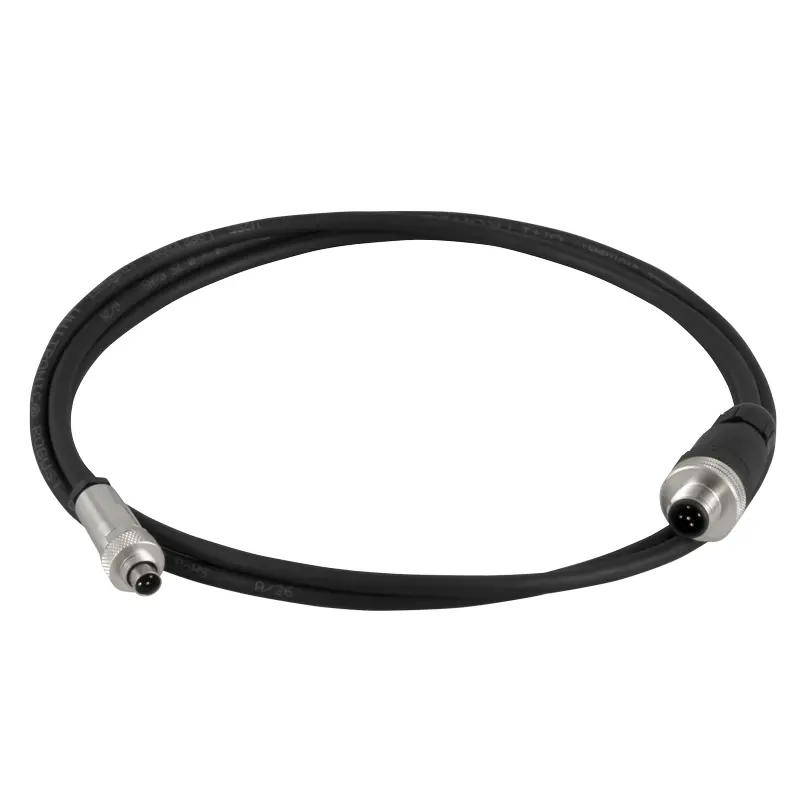

Kabellengte	ca. 1,5 m
Afmetingen	sensor: 85 mm / Ø 72 mm / Ø 104 mm handapparaat: 200 x 97 x 42 mm
Gewicht	sensor: 985 g, handapparaat: 540 g
