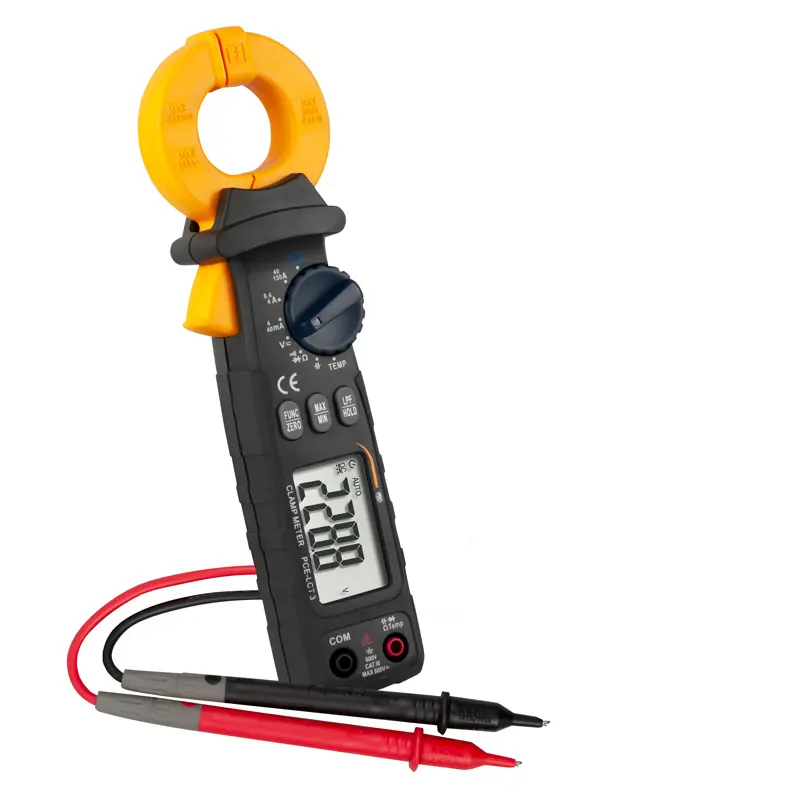

Ampèretang PCE-LCT 3

meetfunctie

AC stroommeting

meetbereik

resolutie

nauwkeurigheid

nauwkeurigheid

4 mA

0,001 mA

±(2 % + 10 digit)

±(3 % + 5 digit)

40 mA

0,01 mA

±(2 % + 10 digit)

±(3 % + 5 digit)

400 mA

0,1 mA

±(2 % + 5 digit)

±(3 % + 3 digit)

4 A

0,001 A

±(2 % + 5 digit)

±(3 % + 3 digit)

40 A

0,01 A

±(2 % + 10 digit)

±(3 % + 5 digit)

150 A

0,1 A

±(2 % + 10 digit)

±(3 % + 5 digit)

frequentiebereik: 40 Hz ... 1 kHz (sinus golfvorm)

maximaler ingangsstroom: 150 A AC

meetfunctie

DC spanning

meetbereik

resolutie

nauwkeurigheid

4 V

0,001 V

±(0,5 % + 4 digit)

40 V

0,01 V

400 V

0,1 V

600 V

1 V

ingangsimpedantie: 10 MΩ

maximale ingangsspanning: 600 V AC/DC RMS

meetfunctie

AC spanning

meetbereik

resolutie

nauwkeurigheid

4 V

0,001 V

±(1 % + 3 digit)

40 V

0,01 V

400 V

0,1 V

600 V

1 V

ingangsimpedantie: 10 MΩ

maximale ingangsspanning: 600 V AC/DC RMS

frequentiebereik: 40 Hz ... 1 kHz (sinus golfvorm)

meetfunctie

weerstand

meetbereik

resolutie

nauwkeurigheid

400 Ω

0,1 Ω

±(0,8 % + 3 digit)

4 kΩ

0,001 kΩ

40 kΩ

0,01 kΩ

400 kΩ

0,1 kΩ

4 MΩ

0,001 MΩ

40 MΩ

0,01 MΩ

±(1 % + 3 digit)

meetspanning in open stroomcircuit: ca. 0,4 V

overbelastingbeveiliging: 600 V AC/DC RMS

meetfunctie

continuïteitstest

meetbereik

resolutie

nauwkeurigheid

geluidssignaal bij <40 Ω

0,1Ω

-

overbelastingbeveiliging: 600 V AC/DC RMS

meetfunctie

temperatuur

meetbereik

resolutie

nauwkeurigheid

-20 ... 0 °C

1 °C

±(3 % + 5 digit)

-4 ... 32 °F

1 °F

-0 ... 400 °C

1 °C

±(1,5 % + 5 digit)

32 ... 757 °F

1 °F

400 ... 1000 °C

1 °C

±(3 % + 5 digit)

752 ... 1832 °F

1 °F

overbelastingbeveiliging: 600 V AC/DC RMS

De temperatuurnauwkeurigheden hebben geen betrekking op de nauwkeurigheid van de temperatuursensoren

meetfunctie

capaciteit

meetbereik

resolutie

nauwkeurigheid

40,00 nF

0,01 nF

±(3 % + 8 digit)

400,0 nF

0,1 nF

4,000 µF

0,001 µF

40,00 µF

0,01 µF

400,0 µF

0,1 µF

4,000 mF

0,001 µF

40,00 mF

0,01 µF

overbelastingbeveiliging: 600 V AC/DC RMS

meetfunctie

diodetest

meetbereik

resolutie

nauwkeurigheid

3,2 V

0,001 V

-

overbelastingbeveiliging: 600 V AC/DC RMS

testspanning: 3,2 V

doorlaatstroom: 1 mA

De nauwkeurigheden gelden voor de volgende omgevingscondities: 23 ± 5 °C en <75 % r.v.

algemene specificaties

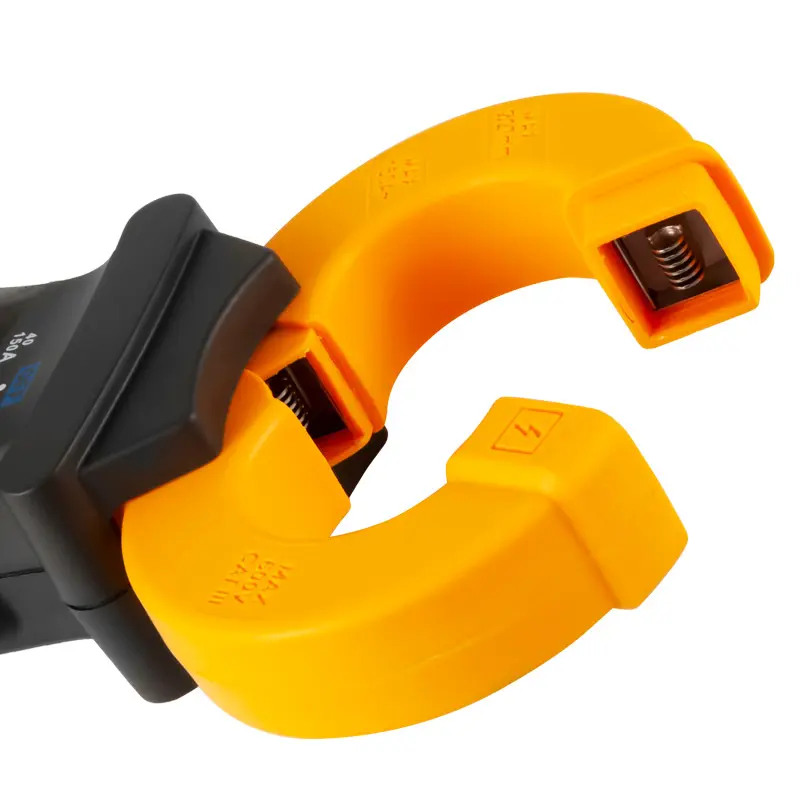

maximale stroomtangopening

30 mm

automatische uitschakeling

na 30 minuten, deactiveerbaar

voeding

2 x 1,5 V AAA batterij

sample-rate

3 metingen per sec.

weergave bij overspanning

"OL"

maximale displayweergave

4000

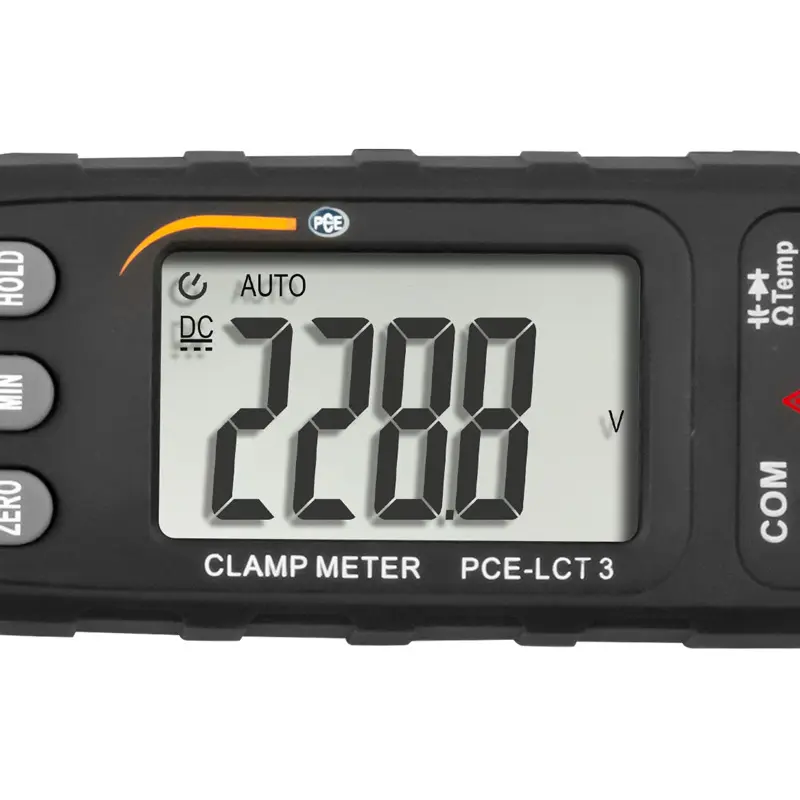

display

LC display

maximale bedrijfshoogte

2000 m

temperatuurcoëfficiënt

0,1 x nauwkeurigheid x °C*

omgevingscondities

18 ... 28 °C

opslagcondities

-10 ... 50 °C

afmetingen

213 x 62 x 38 mm

gewicht

ca. 238 g met batterijen

* De temperatuur is het resultaat van het verschil tussen de temperatuur van de bedrijfsomstandigheden en de huidige omgevingstemperatuur.

Voorbeeld:

Is de actuele omgevingstemperatuur hoger dan de temperatuur van de omgevingscondities

(50 °C (actuele omgevingstemperatuur)) - (40 °C (temperatuur van de omgevingscondities)) = 10 °C

Is de actuele omgevingstemperatuur lager dan de temperatuur van de omgevingscondities

(0 °C (temperatuur van de omgevingscondities)) - (-5 °C (actuele omgevingstemperatuur)) = 5 °C
