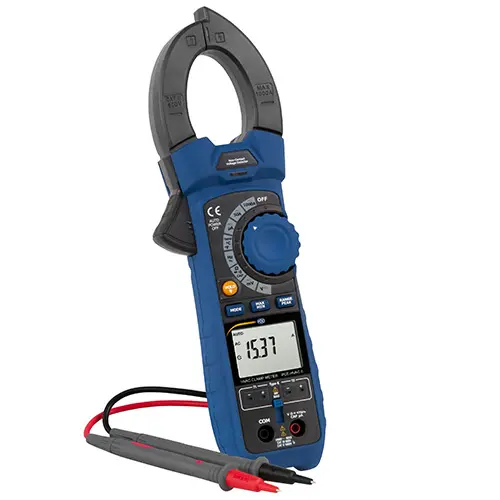

Ampèretang PCE-HVAC 6

Best.nr.: PCE-HVAC 6

»Vragen over dit artikel

Levertijd: 1-2 werkdagen

Tot 1000 A AC/DC / contactloze spanningsdetectie / spanningsmeting tot 600 V / temperatuurmeting middels thermo-element / robuuste rubberen behuizing

De tang-multimeter PCE-HVAC 6 is speciaal ontwikkeld voor de technicus in de verwarmings-, beluchtings- en aircotechniek. Deze HVAC tang-multimeter is ideaal voor veel test- en onderhoudswerkzaamheden in deze branche. De multimeter combineert verschillende meetapparaten in slechts 1 apparaat. Zo is het bijvoorbeeld met dit meetapparaat mogelijk om stroom tot 1000 A AC/DC te meten met de tang. Verder kunnen spanningen tot 600 V AC/DC exact bepaald worden. Voor een snelle en eenvoudige controle van elektrische geleiders is de tang-multimeter uitgerust met een contactloze spanningsdetectie-functie.

Aanvullend kan de tang-multimeter PCE-HVAC 6 weerstanden en condensatoren uitmeten. De diodetest en de continuïteitstest maken het functiepakket van de multimeter compleet. Bijzonder is, dat de PCE-HVAC 6 beschikt over twee meetingangen voor type K thermo-elementen. Met behulp van deze thermo-elementen kan o.a. de aanvoer- en retourtemperatuur van verwarmingssystemen gemeten worden.

De tang-multimeter is ontwikkeld voor het dagelijks gebruik van elke servicemonteur. De robuuste kunststof behuizing is stootvast en het aanvullende rubberen omhulsel zorgt ervoor dat de meter goed in de hand ligt, ook wanneer de technicus handschoenen draagt. Het display is voorzien van achtergrondverlichting, voor goed zicht op het display in donkere omgevingen. Tot slot beschikt de tang-multimeter over meetpuntbelichting aan het uiteinde van de tang.

- Stroommeting tot 1000 A

- Afdekking van de meetingangen

- Spanningsmeting bis 600 V

- Temperatuurmeting via 2 thermo-elementen

- Display- & meetpuntbelichting

- Contactloze spanningsdetectie

Elektrische specificaties
Stroommeting DC A
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
500 µA	0,01 µA	± (1 % + 6 Digit)
5000 µA	0,1 µA	± (1 % + 6 Digit)
50 A	0,01 A	± (2,5 % + 5 Digit)
1000 A	0,1 A	± (2,5 % + 30 Digit)
Stroommeting AC A
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
500 µA	0,01 µA	± (1,5 % + 30 Digit)
5000 µA	0,1 µA	± (1,5 % + 30 Digit)
50 A	0,01 A	± (2,5 % + 30 Digit)
1000 A	0,1 A	± (2,8 % + 30 Digit)
Opmerking: De nauwkeurigheid is bij AC A metingen gebaseerd op metingen binnen 5 % tot 100 % van het meetbereik.
Spanningsmeting DC V
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
500 mV	0,01 mV	± ( 0,1 % + 8 Digit)
5 V	0,0001 V	± ( 0,1 % + 4 Digit)
50 V	0,001 V	± ( 0,1 % + 4 Digit)
500 V	0,01 V	± ( 0,1 % + 4 Digit)
600 V	0,1 V	± ( 0,5 % + 4 Digit)
Spanningsmeting AC V (50 Hz ... 100 Hz)
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
500 mV	0,01 mV	± ( 0,8 % + 9 Digit) (bij 50 Hz / 60 Hz)
5 V	0,0001 V	± (1 % + 30 Digit)
50 V	0,001 V	± (1 % + 30 Digit)
500 V	0,01 V	± (1 % + 30 Digit)
600 V	0,1 V	± (1 % + 30 Digit)
Opmerking: De nauwkeurigheid is bij AC V metingen gebaseerd op metingen binnen 5 % tot 100 % van het meetbereik.
Weerstandsmeting
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
500 Ω	0,01	± (1 % + 9 Digit)
5 kΩ	0,0001	± (1 % + 5 Digit)
50 kΩ	0,001	± (1 % + 5 Digit)
500 kΩ	0,01	± (1 % + 5 Digit)
5 MΩ	0,0001	± (3 % + 10 Digit)
50 MΩ	0,001	± (3,5 % + 10 Digit)
Capaciteitsmeting
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
500 nF	0,01	± (3,5 % + 40 Digit)
5000 nF	0,1	± (3,5 % + 10 Digit)
50 µF	0,001	± (3,5 % + 10 Digit)
500 µF	0,01	± (3,5 % + 10 Digit)
5 mF	0,0001	± (5 % + 10 Digit)
Frequentiemeting
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
50 Hz	0,001	± (0,3 % + 2 Digit)
500 Hz	0,01
5 kHz	0,0001
50 kHZ	0,001
500 kHz	0,01
5 Mhz	0,0001
10 MHz	0,001
Relatieve pulsduur (Duty Cycle)
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
5 % ... 95 %	0,1	± (1 % + 2 Digit) (van meetwaarde)
Puls breedte:		100 µs ... 100 ms
Frequentie:		10 Hz ... 10 kHz
Temperatuur
Meetbereik	Resolutie	Nauwkeurigheid (van meetwaarde)
-100 °C ... 1000 °C	0,1	± (1 % + 2,5 °C)
Algemene technische data
Diameter geleider		max. 48 mm
Display		twee-regel, 50.000 Digit
Continuïteitstest		50 Ohm < 50 mA
Diodetest		0,3 mA 2,8 V DC
Batterijstand indicatie		batterijsymbool bij lage batterijstand
Meetbereikoverschrijding		aanduiding ‘OL’, bij overschrijding
Samplerate		2 Hz
Piek detectie		> 1 ms
Thermo-element		Typ K
Zekering		500 mA keramiek Flink
AC Bandbreedte (AC A / AC V)		50 Hz ... 400 Hz
AC Meting		True RMS
Bedrijfscondities		5 °C ... 40 °C max. 80 % r.v. bij 31 °C
Opslagcondities		-20 °C ... 60 °C max. 80 % r.v.
Voeding		9 V blokbatterij
Automatische uitschakeling		na ca. 30 minuten
Afmetingen (B x H x D)		230 x 76 x 40 mm
Gewicht		315 g
Normering		IEC 1010-1(2001): EN 61010-1(2001) CAT III 600 V CAT II 1000 V vervuilingsgraad 2

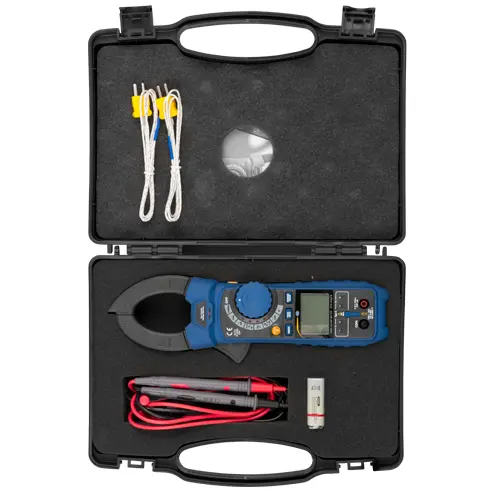

1 x Tang-multimeter PCE-HVAC 6

1 x transportkoffer

2 x meetkabel

1 x blokbatterij 9 V

Gebruiksaanwijzing

Productblad
