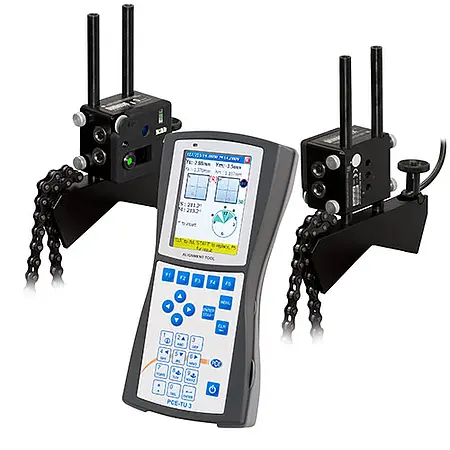

Schwingungsmesstechnik Schwingungsmessgerät PCE-TU 3

Best.Nr.: PCE-TU 3

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

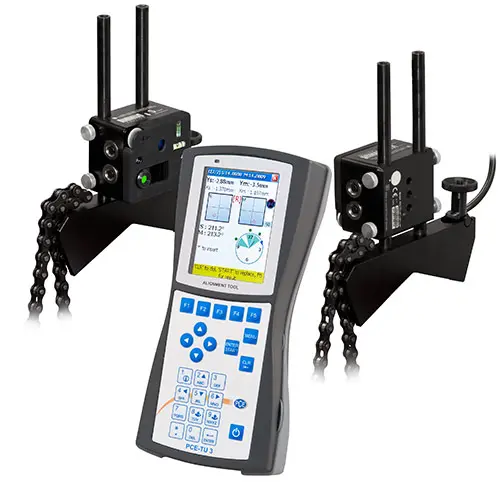

Zur optischen Ausrichtung von Wellen / Messung über zwei Laser-Sonden
Kippfuß-Messung / PDF-Reportfunktion / Bluetooth- und USB-Schnittstelle

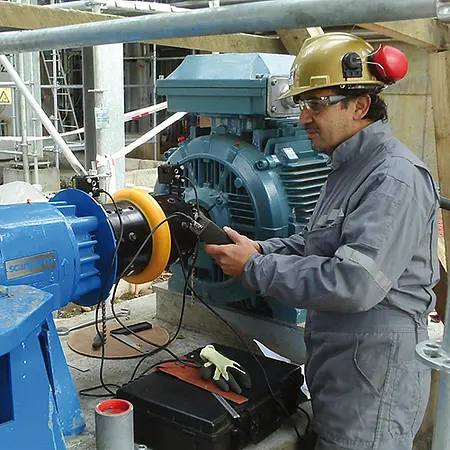

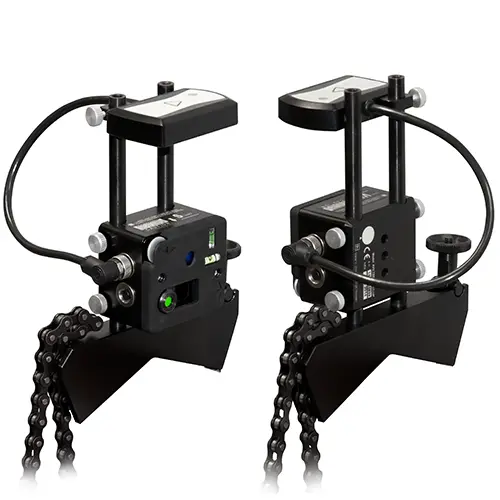

Das Schwingungsmessgerät dient zur schnellen und einfachen Überprüfung und Ausrichtung von Wellenverbindungen zwischen Maschinen und Antrieben. Mittels zweier Laser-Messsonden, welche auf die Wellen montiert werden, misst das Schwingungsmessgerät die horizontale/vertikale Verschiebung und die Winkelabweichung. Das Schwingungsmessgerät kann auch weitere Parameter wie Toleranzen oder thermische Ausdehnung berücksichtigen, sowie Abstandsscheiben simulieren.

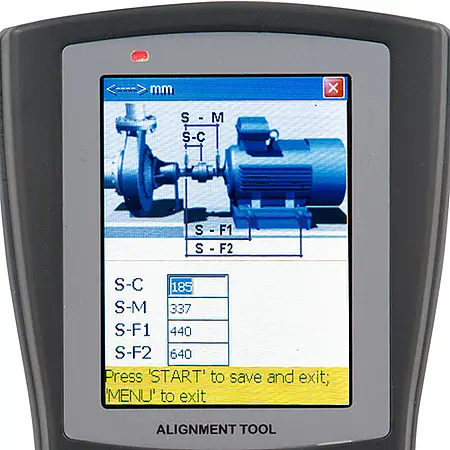

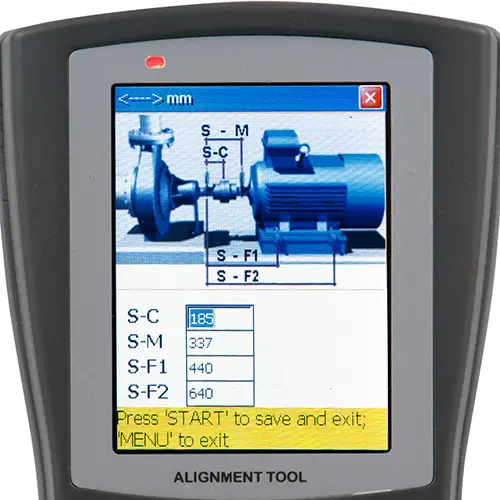

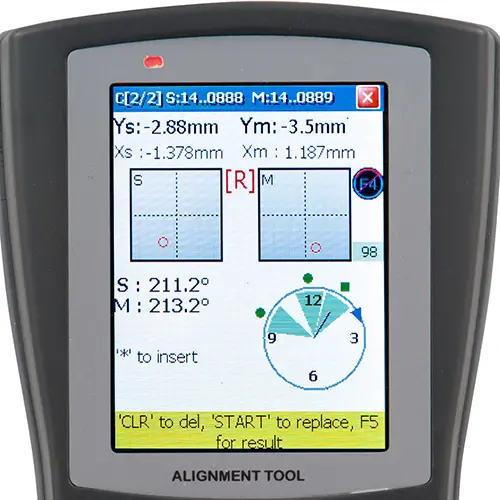

Weitere nützliche Funktionen sind der Kardanwellen-Modus, die Kippfußmessung oder die Messung der Oberflächen-Planheit. Die ermittelten Werte werden auf dem großen grafischen Display vom Schwingungsmessgerät angezeigt und können im integrierten 2 GB Speicher abgespeichert werden. Anschließend können die Daten per USB-Schnittstelle vom Schwingungsmessgerät an einen PC übertragen und dort mit der beiliegenden Software analysiert werden.

- Messung über zwei Laser-Messsonden
- integrierter Neigungssensor
- Messen von horizontalem/vertikalem Versatz und Winkelabweichung
- Kippfuß-Messung
- Messung der Oberflächen-Planheit

- einstellbare Toleranzen
- Simulation von Abstandsscheiben

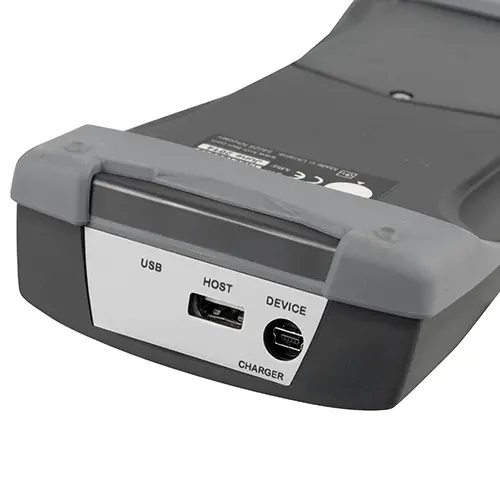

- USB- und Bluetooth-Schnittstelle
- 2 GB interner Speicher
- großes, grafisches Display
- IP 65 Schutzklasse

Sensortyp	positionssensible Photodioden 10 x 10 mm
Lasertyp	sichtbar, rot 635 - 670 nm, < 1 MW
Max. Distanz	10 m zwischen den Sensoren
Messgenauigkeit	±1 % + 0,01
Auflösung	0,001 mm
Displayauflösung	0,01 oder 0,001 mm
Neigungsmesser	Auflösung 0,1°
Schnittstellen	USB, Bluetooth
Speicher	2 GB

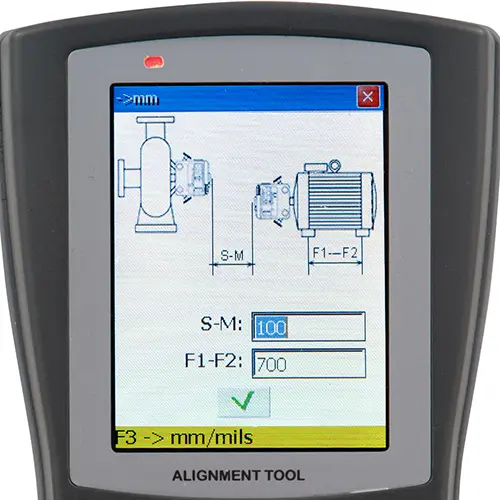

Funktionen	- horizontale Ausrichtung in jeder position von 60 ... 360° - vertikale Ausrichtung - Auto Sweep Mode - einstellbare Toleranzen - Kippfußmessung - thermisches Wachstum - Abstandsscheiben-Simulation - PDF-Reports
Gehäuse	Mit Silikon-Schutz Schutzklasse: IP65
Versorgung	NiMH-Batterie (wiederaufladbar)
Umgebungsbedingungen	-10 ... +55 °C
Gewicht	7,5 kg

1 x Schwingungsmessgerät PCE-TU 3
2 x Messsonden
2 x Montage-Set für die Messsonden
1 x Maßband
1 x Ladegerät
1 x Anschlusskabel
1 x Software CD-ROM
1 x USB-Kabel
1 x Bedienungsanleitung

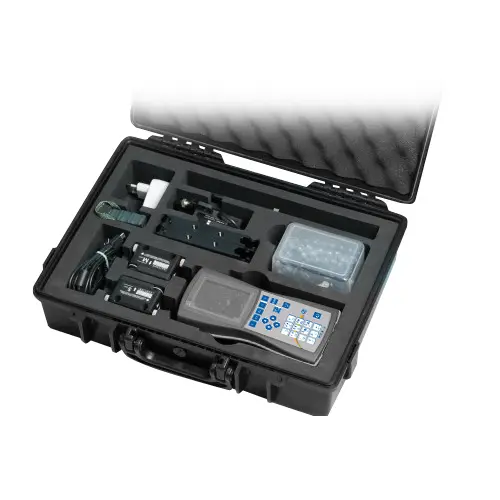

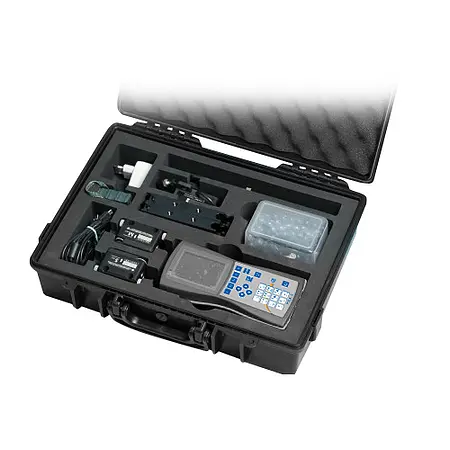

1 x Transportkoffer
