Temperaturregler PCE-RE100P

Best.Nr.: PCE-RE100P
329,90 €
392,58 €
4250348722058
PCE-RE100P
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Universaleingang
Relais / SSR / Analog
RS485
Lieferzeit: 1 - 2 Werktage
Universalregler
PID-Universalregler mit verschiedenen Regelausgängen / Universal-Analog-Eingang /
Programmregelung / RS485-Schnittstelle / 4 Digitaleingänge / int. Sensorversorgung

Der Temperaturregler wird zur Temperatur- und Prozessregelung verwendet. Die vielfältigen Ein- und Ausgänge, welche standardmäßig am PID-Regler verbaut sind, ermöglichen es, dass der PID Regler universell einsatzbar ist. Der Temperaturregler ist mit einer Programmregelung ausgestattet. Im Temperaturregler können bis zu 16 Programme mit je 8 Segmenten eingestellt werden. Über die vier digitalen Eingänge können die jeweiligen Regelprogramme gestartet und gestoppt, sowie pausiert und wieder aufgenommen werden. Ebenso kann zwischen den Programmen umgeschaltet werden.

Der PID Regler ist mit einem Universaleingang ausgestattet an den verschiedene Temperatursensoren und auch Sensoren mit Prozesssignalausgang angeschlossen werden können.Das große LCD Display informiert kontinuierlich über Soll- und Istwerte, und ebenso über die Zustände der Ausgänge und der jeweiligen Regelprogramme. Im Regler ist zur Anbindung an ein Prozessleitsystem eine RS485 Modbusschnittstelle eingebaut.

- Universaleingang
- einstellbare Programmregelung

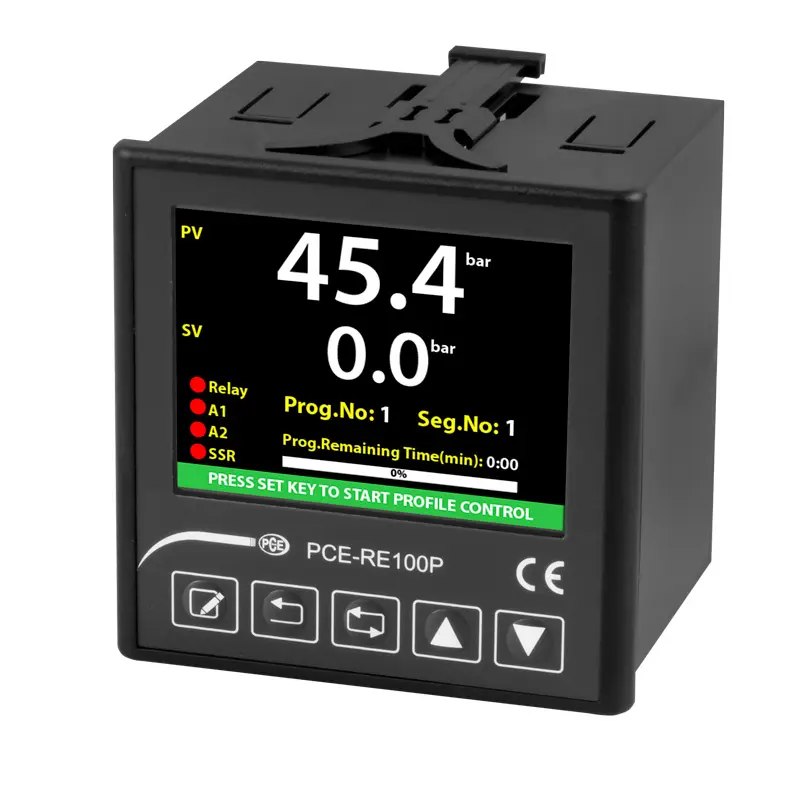

- 3,5" LCD Anzeige
- Relais-, SSR- und Analogausgang
- 50 ms Abtastrate
- Autotune PID
- Speicher für mehrere PID-Parameter
- RS485 Modbusschnittstelle


Messfunktion
Eingangsart Thermoelement Mess- & Anzeigebereich Genauigkeit
Typ B  200 ... 1800 °C ±0.1 % ± 2 °C
Typ E -100 ... 900 °C ±0.1 % ± 0,5 °C
Typ J -100 ... 900 °C ±0.1 % ± 0,5 °C
Typ K -100 ... 1300 °C ±0.1 % ± 0,5 °C
Typ L -100 ... 900 °C ±0.1 % ± 1.5 °C
Typ N -200 ... 1300 °C ±0.1 % ± 0,5 °C
Typ R  0 ... 1700 °C ±0.1 % ± 1 °C
Typ S  0 ... 1700 °C ±0.1 % ± 1 °C
Typ T -250 ... 300 °C ±0.1 % ± 0,5 °C
Typ U -200 ... 400 °C ±0.1 % ± 0,5 °C

Eingangsart Widerstandssensoren Mess- & Anzeigebereich Genauigkeit
Pt100 -200 ... 850 °C ±0.1 % ± 0,5 °C
  -100 ... 160 °C ±0.1 % ± 0,5 °C
NTC -60 ... 150 °C ±0.1 % ± 0,5 °C

Eingangsart Prozesstrom Mess- & Anzeigebereich Genauigkeit
0 ... 20 mA -32768 ... 32767 ±0.1 % ±1 Digit
4 ... 20 mA -3276,8 ... 3276,7 ±0.1 % ±1 Digit

Eingangsart mV Mess- & Anzeigebereich Genauigkeit
0 ... 150 mV -327,68 ... 327,67
  -32,768 ... 32,767 ±0.1 % ±20 μV

Eingangsart Prozesspannung Mess- & Anzeigebereich Genauigkeit
0 ... 5 V   ±0.1 % ±1 Digit
1 ... 5 V   ±0.1 % ±1 Digit
0 ... 10 V   ±0.1 % ±1 Digit

Eingangsart Widerstand Mess- & Anzeigebereich Genauigkeit
0 ... 550 Ω   ±0.2 % ±0.1 Ω
0 ... 10 kΩ
±0.5 % ±10 Ω

Digital Eingang zur Programmsteuerung  Mess- & Anzeigebereich Genauigkeit
  5 V oder 30 V Start-Stop-Pause
  RI = 100 Ω Vorheriges Programm
    Nächste Programm

Ausgang Regelrelais: NO/NC 250 V AC / 2 A
  Alarm 1: NO/NC 250 V AC / 2 A
  Alarm 2: NO 250 V AC / 2 A
  SSR: 0 ... 12 V / 40 mA
  mA: 0/4 ... 20 mA (max. 750 Ω)
  V: 0 ... 10 V
Spannungsversorgung 90 ... 250 V AC / 50/60 Hz
Leistungsaufnahme 7 VA

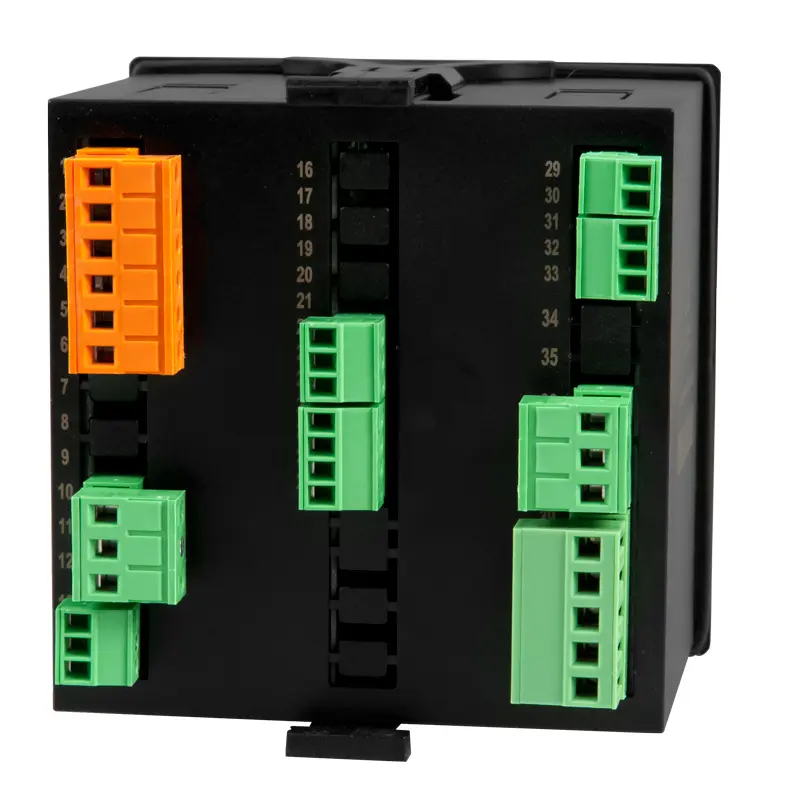

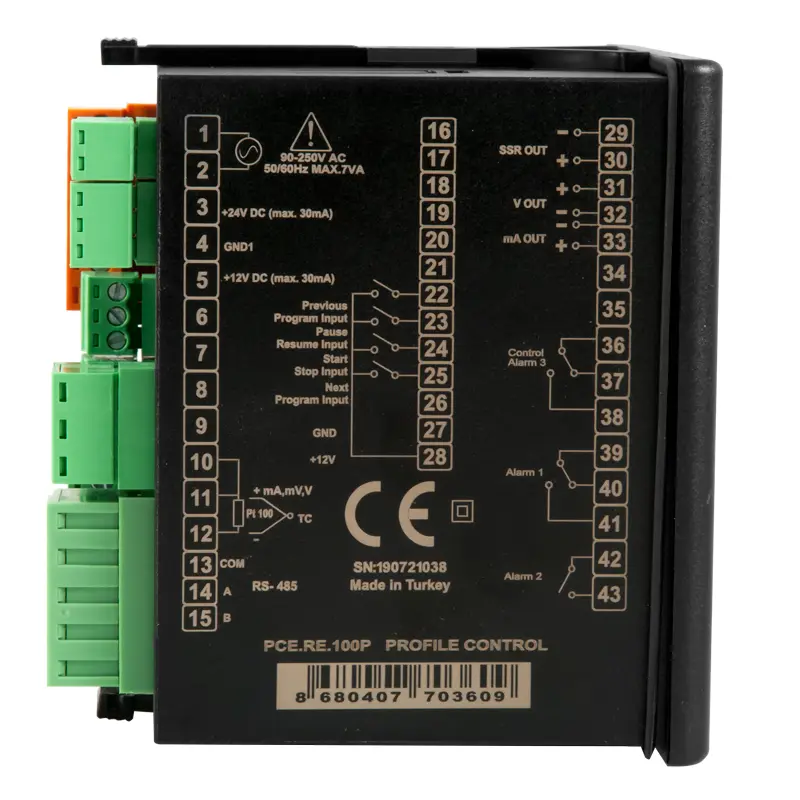

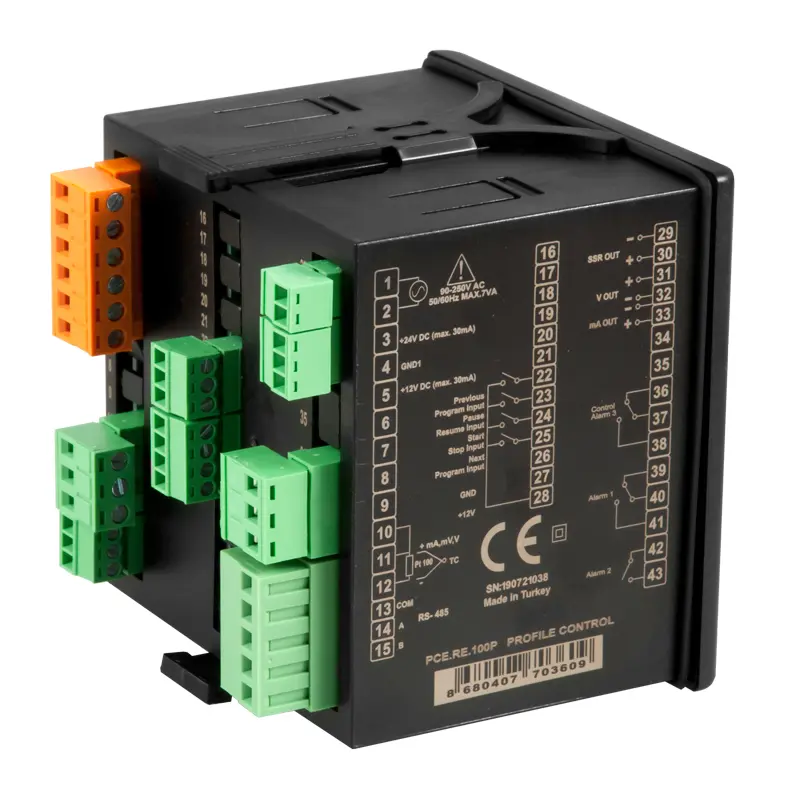

Elektrischer Anschluss 2,5 mm² über Schraubklemmen
Schnittstelle RS485 Modbus RTU
Betriebsbedingungen 0 ... 50 °C / max. 80 % r.F.
Lagerbedingungen -25 ... 70 °C / max. 80 % r.F.
Schutzgrad Front: IP65
  Rückseite: IP20
Abmessungen 96 x 96 x 81 mm
Schalttafelausschnitt 92 x 92 mm
Gewicht ca. 400 g


1 x Universalregler PCE-RE100P
1 x Befestigungsmaterial
1 x Bedienungsanleitung
