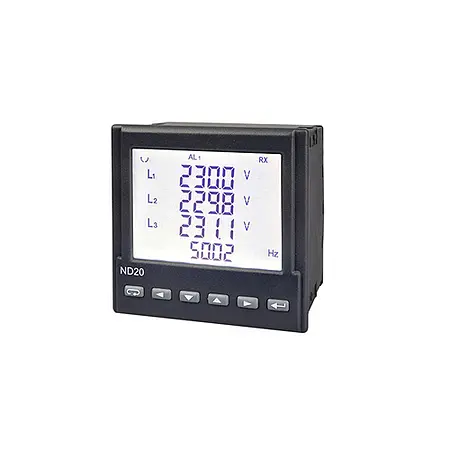

Leistungsanzeige PCE-ND20

Best.Nr.: PCE-ND20
154,00 €
183,26 €
PCE-ND20
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
3 Phasig (1/5 A)
LCD
Panelmontage
Lieferzeit: 1 - 2 Werktage
Einbau-Leistungsmessgerät zum Festeinbau / beleuchtetes 3,5 " Display / 2 Alarmausgänge Impulsausgang / Modbus RTU Schnittstelle / IP 65 Front  / separate Spannungsversorgung
Das Einbau-Leistungsmessgerät PCE-ND20 misst 3-phasig alle Netzparameter. Strom-, Spannung-, und Leistungsmessung sind für das Einbau-Leistungsmessgerät PCE-ND20 kein Problem. Die Strommessung kann mit dem Einbau-Leistungsmessgerät 3-phasig und direkt erfolgen. Es besteht aber auch die Möglichkeit hohe Ströme über Messwandler mit dem Einbau-Leistungsmessgerät PCE-ND20 zu messen. Die Spannungsmessung erfolgt direkt bis 480 V (Phase zu Phase). Das Einbau-Leistungsmessgerät PCE-ND20 ist ausschließlich für den Betrieb in 3-Phasen Netze geeignet. Alle gemessenen Parameter zeigt das Einbau-Leistungsmessgerät PCE-ND20 auf dem großen, beleuchteten Display an. Über die frontseitig angebrachten Tasten kann der Benutzer durch die Parameter scrollen und alle relevanten Einstellungen für Messungen mit dem Einbau-Leistungsmessgerät vornehmen. Die Spannungsversorgung der Anzeige erfolgt über einen separaten Anschluss der Leistungsanzeige. Das Einbau-Leistungsmessgerät PCE-ND20 verfügt über ein Alarmrelais, welches vom Anwender frei eingestellt werden kann. Daüberhinaus besitzt das Leistungsmessgerät einen analogen, programmierbaren 4 ... 20 mA Ausgang. Über die Modbus RTU Schnittstelle können alle gemessenen Parameter vom Leistungsmesser in ein Modbusnetzwerk eingebunden werden. Der verbaute Impulsausgang kann verwendet werden um das Einbau-Leistungsmessgerät PCE-ND20 an einen separaten Energiezähler / Stromzähler anzuschließen. Die Front von dem Einbau-Leistungsmessgerät PCE-ND20 ist nach IP67 geschützt. Eingebaut wird das Einbau-Leistungsmessgerät PCE-ND20 in Schalttafeln. Der Ausschnitt beträgt 92 x 92 mm. Die Abmessungen der Front von dem Einbau-Leistungsmessgerät betragen 96 x 96 mm.

- Schalttafelausschnitt 92 x 92 mm
- Messung von U, I, f, P, Q, S, PF...
- Versorgung per Messspannung
- Alarmfunktion
- Erkennung falscher Phasenreihenfolge
- Impulsausgang der Wirkenergie
- Separate Spannugnsversorgung
- IP 65 frontseitig
- beleuchtetes 3,5 " LC-Display
- einfache Installation
- RS485 Modbusschnittstelle

Technische Spezifikation
Gemessene GrößeAnzeigebereichMessbereichGenauigkeit

Strom In

1 A

5 A

0,00 ... 1500 A

0,00 ... 60000 A

0,005 ... 1,2 A AC
0,025 ... 6 A AC		± 0,2 % v. Messbereich

Spannung L-N

57,7 V

230 V

0,0 ... 1,012 MV

0,0 ... 1,200 MV

195 ... 253 V AC

246 ... 300 V AC

± 0,2 % v. Messwert

Spannung L-L

100 V

400 V

0,0 ... 1,752 MV

0,0 ... 2,000 MV

340 ... 440 V

425 ... 520 V

± 0,5 % v. Messwert
Frequenz47,0 ... 63,0 Hz47,0 ... 63,0 Hz± 0,2 % v. Messwert
Wirkleistung-9999 ... 9999 MW-1,52 kW ... 1,52 kW± 0,5 % v. Messbereich
Blindleistung-9999 ... 9999 Mvar-1,52 ... 1,52 Mvar± 0,5 % v. Messbereich
Scheinleistung0,00 VA ... 9999 MVA1,0 VA ... 1,52 VA± 0,5 % v. Messbereich
Leistungsfaktor PF-1 ... 1- 1 ... 1± 1 % v. Messbereich
Tan φ-1,2 ... 1,2 -1,2 ... 1,2± 1 % v. Messbereich
Cos φ-1 ... 1-1 ... 1± 1 % v. Messbereich
φ-180 ... 180 °- 180 ... 180 °± 0,5 % v. Messbereich
Aufgenommene Wirkenergie0 ... 99.999.999 kWh± 0,5 v. Messbereich
Abgegebene Wirkenergie0 ... 99.999.999 kWh± 0,5 v. Messbereich
Aufgenommene Blindenergie0 ... 99.999.999 kWh± 0,5 v. Messbereich
Abgegebene Blindenergie0 ... 99.999.999 kWh± 0,5 v. Messbereich
THD0 ... 100 %± 5 % v. Messbereich

Allgemeine technische Spezifikation zur Einbau-Leistungsmessgerät
Relaisausgang

1 Ausgang

max. 250 V AC / 0,5 A

Analogausgang1 programmierbarer Ausgang

0/4 ... 20 mA

Impulsausgang Wirkleistung

O/C (NPN)

Klasse A nach EN62053-31

Spannung 18 ... 27 V

Strom 10 ... 27 mA

RS485 Schnittstelle

Modbus RTU 8N2 / 8E1 / 8 O1 / (n1

Baudrate 4800 / 9600 / 19200 / 38400 bit/s

Displaymonochromes 3,5 " LCD, beleuchtet
Spannungsversorgung (wählbar)20 ... 40 V AC / 20 ... 60 V DC
85 ... 253 V AC / 90 ... 300 V DC
Umgebungsbedingungen-20 ... 55 °C / 25 ... 95 % r.F
Lagerbedingungen- 30 ... 70 ° C / nicht kondensierend
elektrische Sicherheit EN 61010-1
Abmessungen96 x 96 x 77 mm
Schalttafelausschnitt92 x 92 mm
Gewichtca. 300 g
SchutzgradIP 65

Lieferumfang
1 x Einbau-Leistungsmessgerät PCE-ND20, Anschlussklemmen, Befestigungsmaterial, Bedienungsanleitung
