Best.Nr.: PCE-TG 75

Prüfgeräte / Dickenmessgerät PCE-TG 75

Prüfgeräte
394,90 €
469,93 €
:
4250348728746
PCE-TG 75
Preis netto exkl. MwSt. zzgl. Versand ab 8,90 € netto, (10,59 € brutto). Versandkosten abhängig von Zahlungsart
Materialdicke / Wanddicke
Extern
Ja
Nein
Lieferzeit: 1 - 2 Werktage

Beschreibung

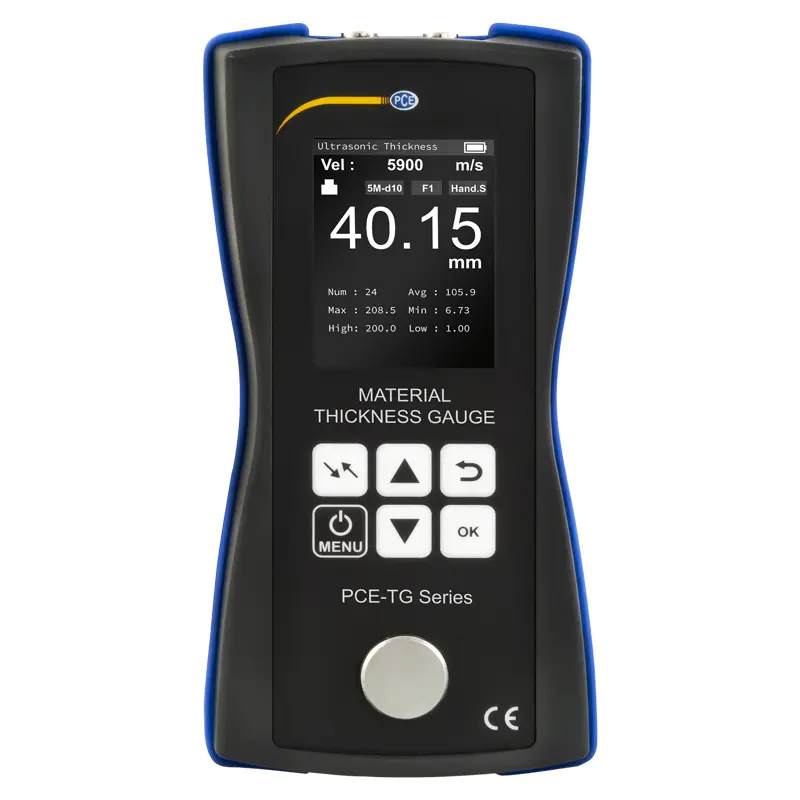

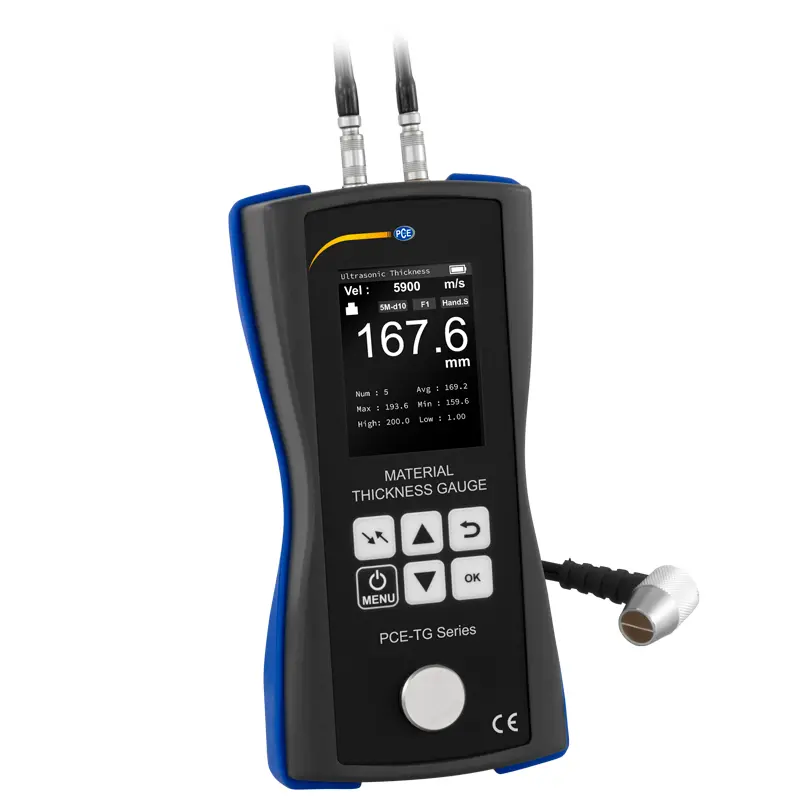

Dickenmessgerät mit Datenspeicher / einstellbare Schallgeschwindigkeit /
Kalibrierreferenz am Gehäuse montiert / Materialstärkenmessung bis 225 mm /
Grenzwertalarm / optional mit ISO Kalibrierzertifikat

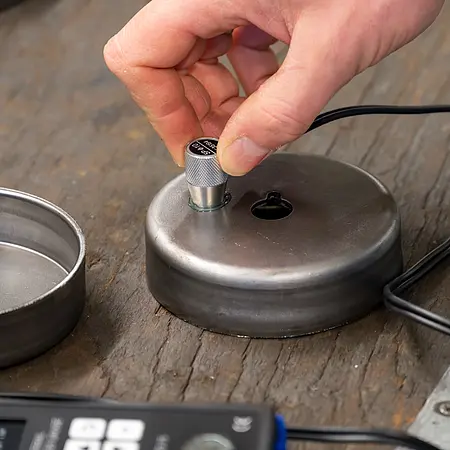

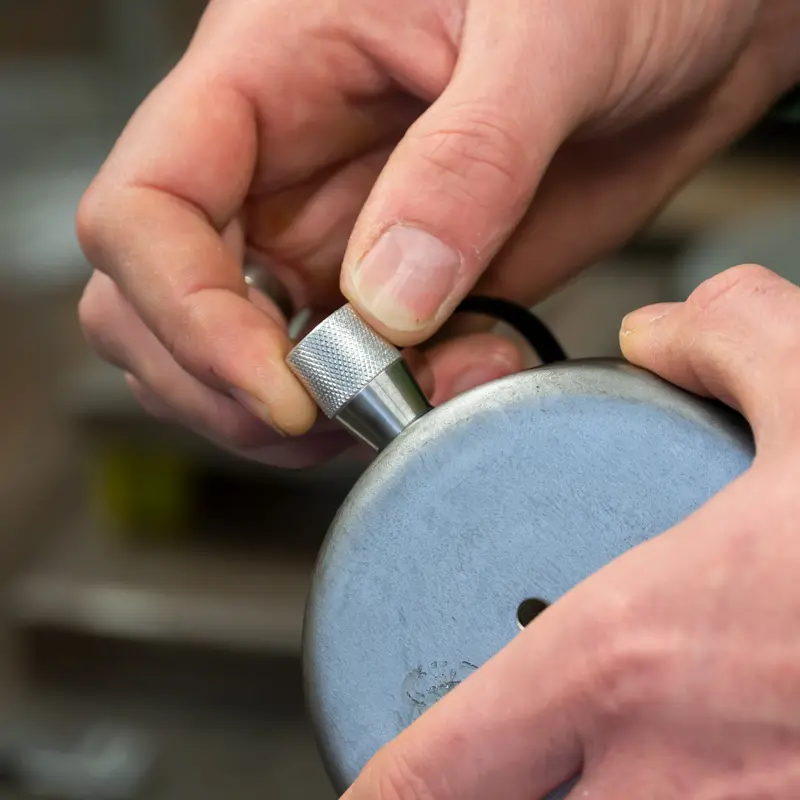

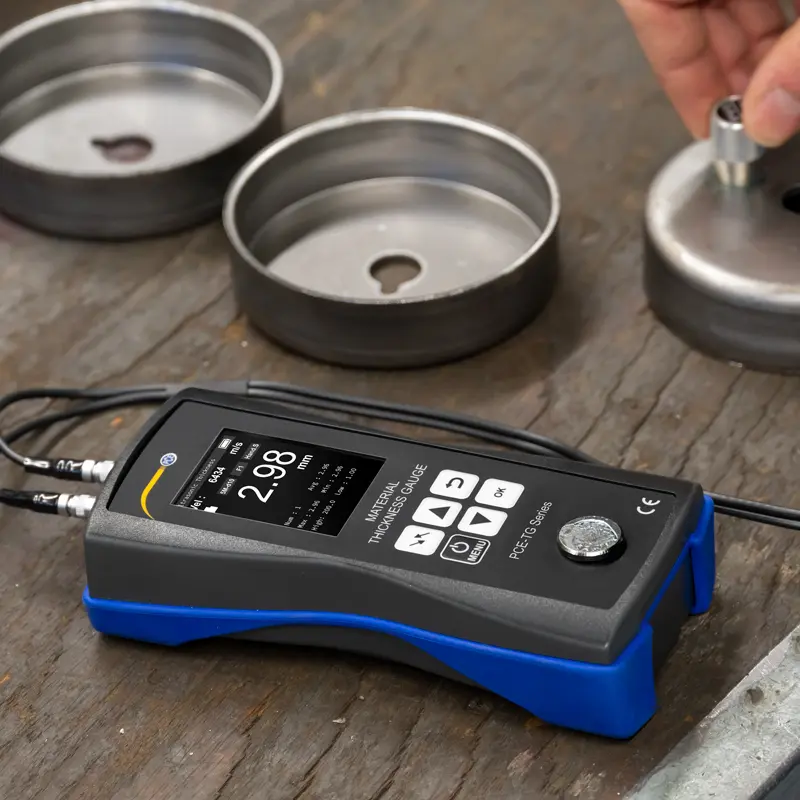

Das Dickenmessgerät kann Materialstärken bis 225 mm messen. Damit von den verschiedensten homogenen Werkstoffen die Materialstärke gemessen werden kann, besteht die Möglichkeit die entsprechende Schallgeschwindigkeit im Dickenmessgerät zu hinterlegen. Für Werkstoffe wie zum Beispiel Stahl, Aluminium, Zink, Silber und Gold sind die passenden Schallgeschwindigkeiten in der Gerätebibliothek bereits hinterlegt. Somit kann das Dickenmessgerät universell eingesetzt werden.

Mit der Grenzwertfunktion bei dem Dickenmessgerät können individuelle maximalen und minimalen Werte hinterlegt werden. Sollte der gemessene Wert des Prüflings außerhalb der Grenzen sein, signalisiert das Dickenmessgerät dies visuell. Bei Bedarf kann die Signalisierung neben der visuellen Darstellung auch akustisch durch das Dickenmessgerät erfolgen. Daher findet das Dickenmessgerät seine Anwendung zum Beispiel bei der Qualitätssicherung und bei der Wareneingangskontrolle.

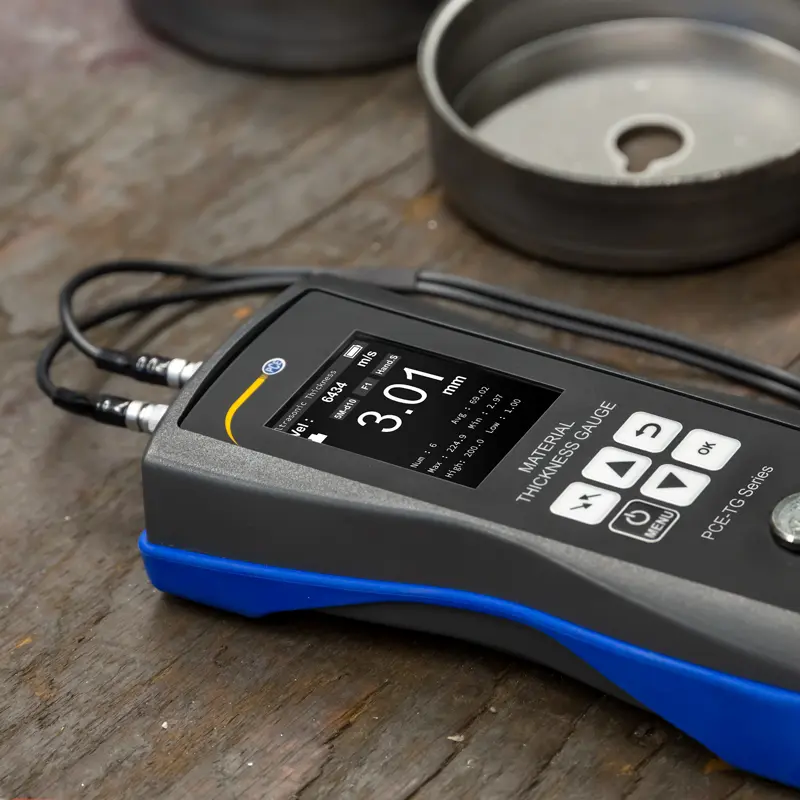

Das Dickenmessgerät verfügt über einen Datenspeicher auf welchem die gemessenen Werte aufgezeichnet können. Nach einem Messablauf können die gespeicherten Messwerte direkt auf dem Dickenmessgerät analysiert werden. Die gespeicherten Daten werden dabei grafisch von dem Dickenmessgerät angezeigt. Zusätzlich kann in der Grafik vom Dickenmessgerät jeder einzelne Messpunkt angefahren und abgelesen werden. Für eine vereinfachte Analyse der Messwerte wird der Durchschnitt, der größte und kleinste Messwert bei dem Dickenmessgerät angezeigt. Optional kann das Dickenmessgerät mit einem ISO Kalibrierzertifikat ausgestattet werden.

Merkmale

- Messwertspeicher
- Kalibrierreferenz auf Gehäuse
- automatische Abschaltung
- Materialstärkenmessung bis 225 mm
- Batteriestatusanzeige
- optional mit ISO Kalibrierzertifikat

Spezifikation


Messbereich 1,00 ... 225,0 mm
Auflösung 0,01 mm bei ≤99,99 mm
  0,1 mm bei ≥100,0 mm
Genauigkeit ±0,5 % v. Mw. + 0,05 mm

Speicherplatz 500 Messwerte
Sondenfrequenz 5 MHz
Standardsensor Sensor PCE-TG 5M10d

Weitere Spezifikationen
Einstellbare Schallgeschwindigkeit    1000 ... 9999 m/s
Kleinster Rohrdurchmesser Ø20 x 3 mm (Stahl)
Materialbibliothek 15 Speicherplätze

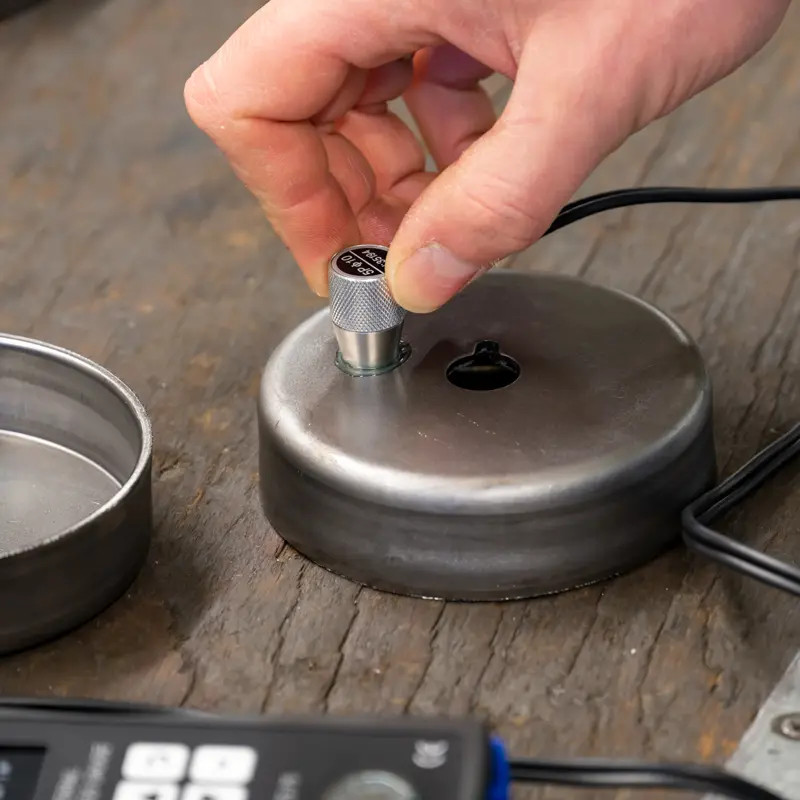

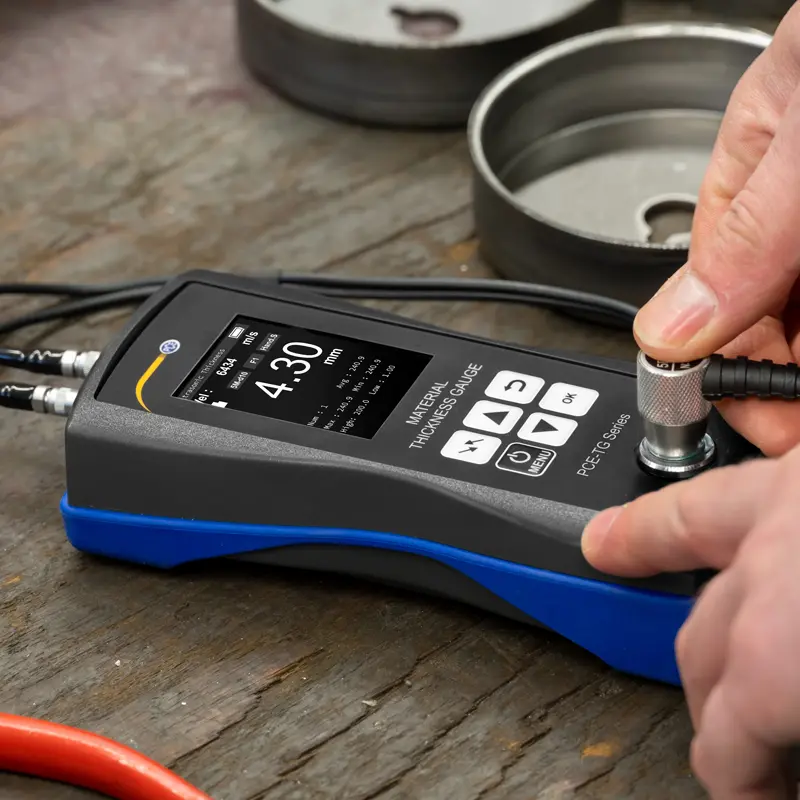

Kalibrierreferenz 4 mm

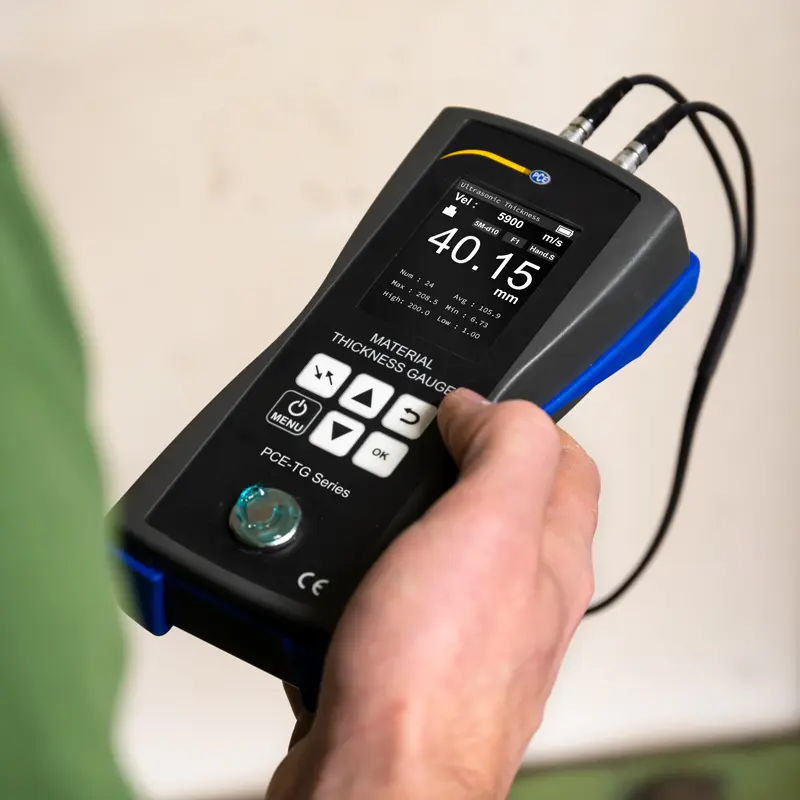

Display 2,4 Zoll TFT LCD Farbdisplay
  mit Helligkeitseinstellung

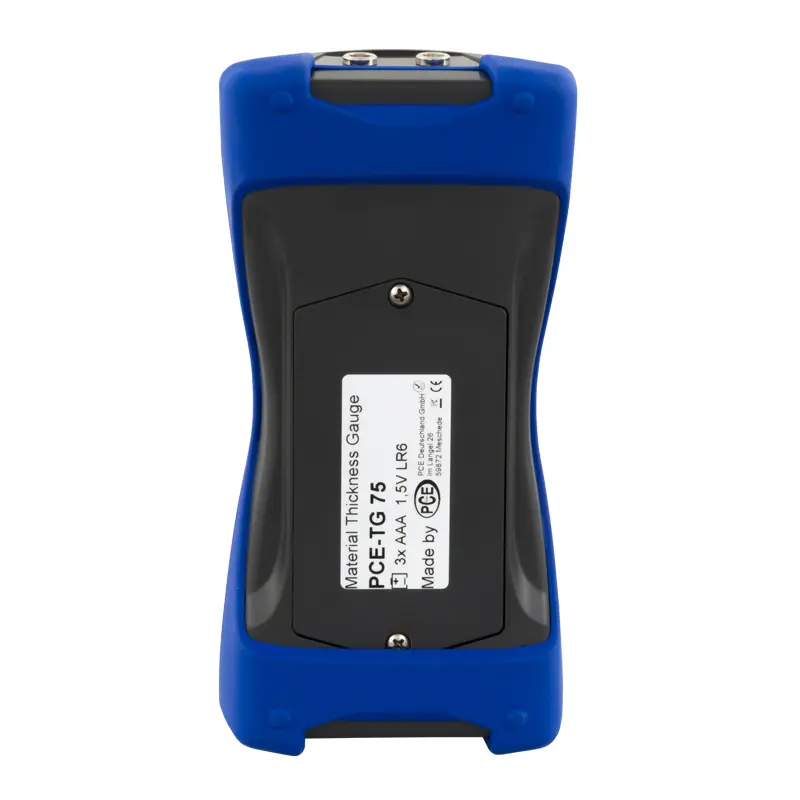

Spannungsversorgung 3 x 1,5 V AA Batterie
automatische Abschaltung ausgeschaltet, 2, 5, 10, 30 Minuten
Umgebungsbedingungen 0 ... 40 °C, <90 % r. F., nicht kondensierend
Abmessungen 163 x 82 x 38 mm
Gewicht 320 g

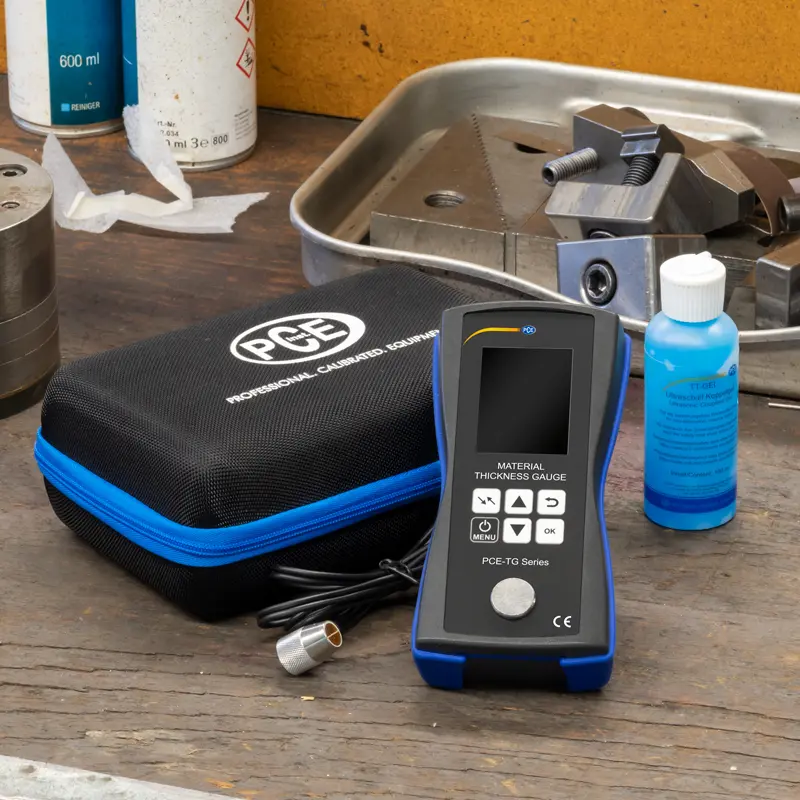

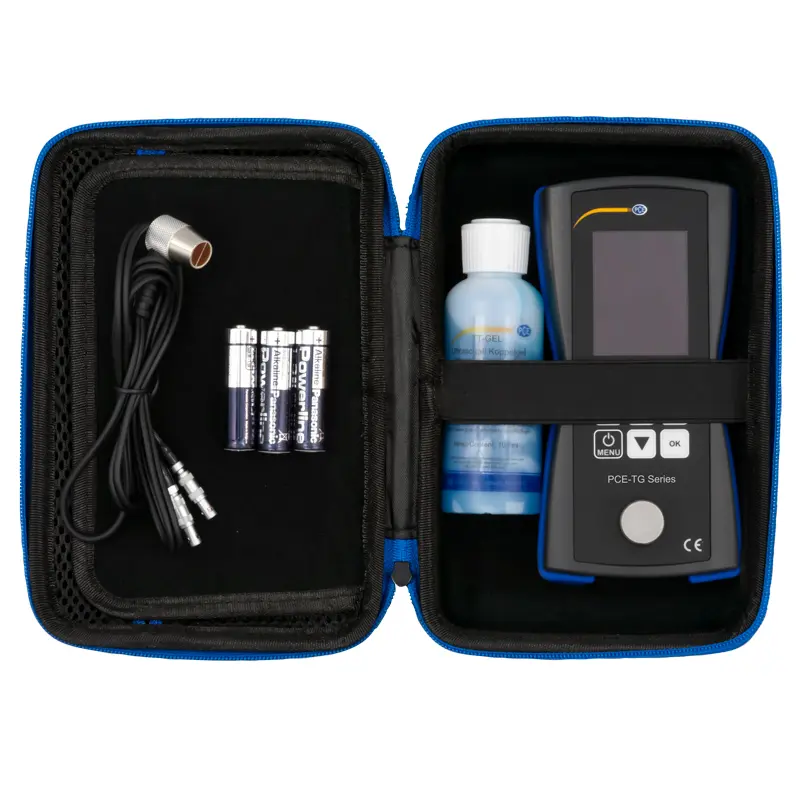

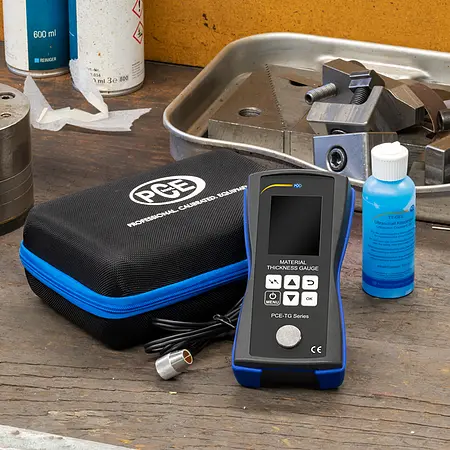

Lieferumfang

1 x Dickenmessgerät PCE-TG 75
1 x Sensor PCE-TG 5M10d
1 x Koppelgel (TT-GEL)
1 x Transporttasche
3 x 1,5 V AA Batterien
1 x Quickstartguide

Dokumente / Downloads

Zubehör / Optionen

Zubehör

Materialdickenmessgerät

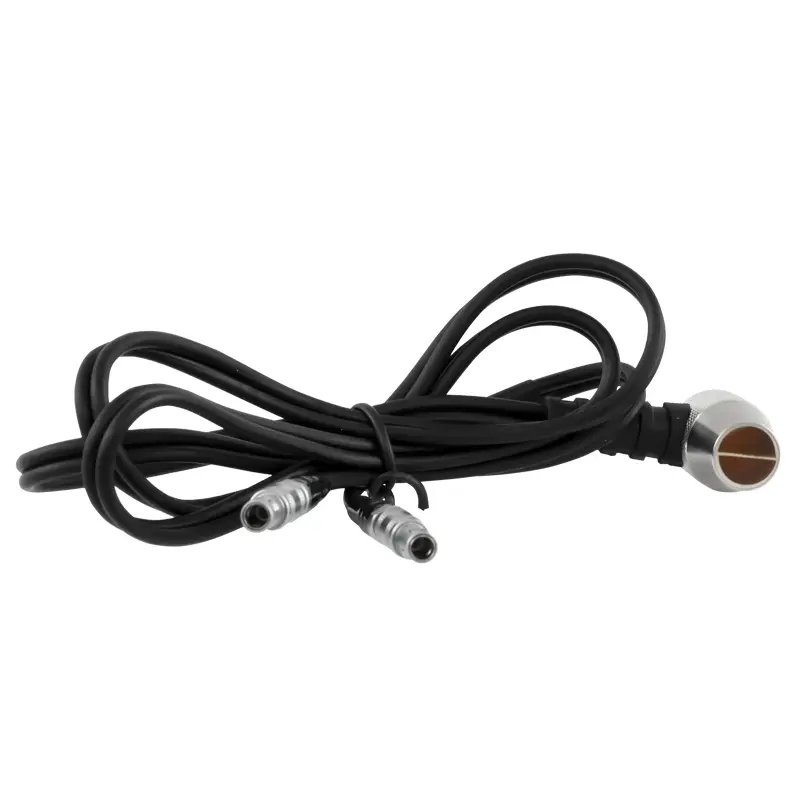

Standardprüfkopf PCE-TG 5M10d
133,90 €

Prüfgeräte Preis

Standardprüfkopf für die PCE-TG 75/150

- Messbereich: 1 … 225 mm beim PCE-TG 75
                          1 … 300 mm beim PCE-TG 150
- Sondenfrequenz: 5 MHz
- Durchmesser: Ø10 mm
- Temperaturbereich: -10 ... 60 °C

Messtechnik Hersteller Informationen
Materialdickenmessgerät

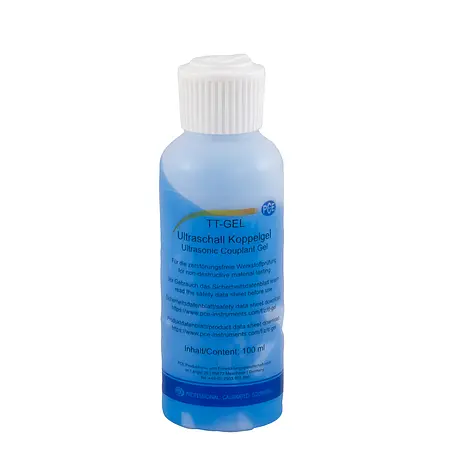

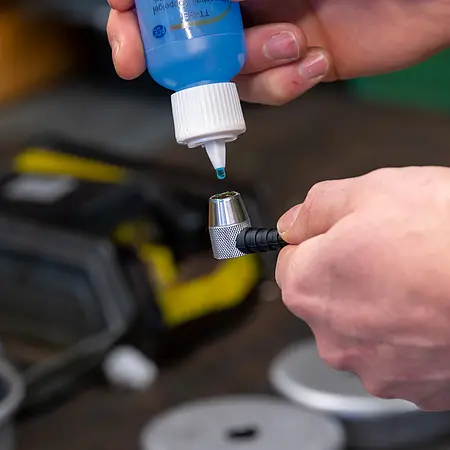

Ultraschall Koppelgel TT-GEL
19,90 €

Prüfgeräte Preis

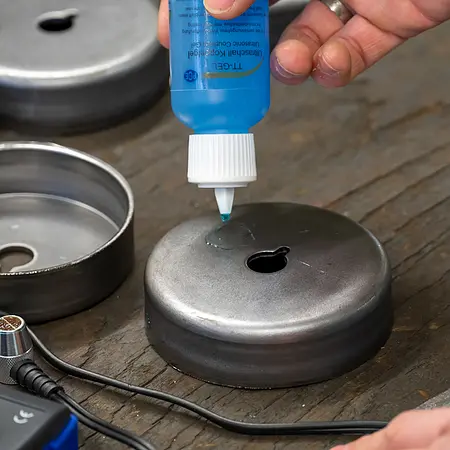

Das Ultraschall Koppelgel gewährleistet eine gute Übertragung der Ultraschallwellen und dadurch eine hohe Genauigkeit und Reproduzierbarkeit. Das Ultraschall Koppelgel eignet sich für Anwendungen im Bereich der Wanddickenmessung und zerstörungsfreien Werkstoffprüfung (NDT).



- Einsetzbar zwischen -10 ... 80 °C
- Inhalt: 100ml



Messtechnik Hersteller Informationen
Kalibrierzertifikat
ISO Kalibrierzertifikat für ein Materialdickenmessgerät
176,90 €

Prüfgeräte Preis

Das Kalibrierzertifikat weist aus, welche Genauigkeit das Gerät unter definierten Prüfbedingungen erreicht hat. Das Materialdickenmessgerät wird in unserem Kalibrierlabor für folgende Referenzwerte geprüft:

Messgenauigkeit:

fünf Parallel-Endmaße mit den Dicken
5 mm; 10 mm; 20 mm; 50 mm und 100 mm


Das Kalibrierzertifikat wird vom PCE Kalibrierservice speziell für den Kunden ausgestellt und ist vom Rückgaberecht ausgeschlossen.

Messtechnik Hersteller Informationen
Kalibrierzertifikat
Re-Kalibrierung für Materialdickenmessgerät
176,90 €

Prüfgeräte Preis

ISO- Kalibrierzertifikat, z.B. zum Einhalten Ihrer DIN ISO 9000. Hierzu geben wir das Messgerät in unser hauseigenes Kalibrierlabor. Sie als Auftraggeber, die Messwerte und die Seriennummer werden … [mehr]
