Stromzange PCE-DC 20

Best.Nr.: PCE-DC 20

»Frage zu diesem Artikel

Lieferzeit: 1 - 2 Werktage

AC/DC Stromzange mit direkter Frequenzmessung an der Zange / LC-Display /

automatische Abschaltung bei Nicht-Verwendung / Strommessung bis 1000 A /

für den mobilen Einsatz / Stromzangenöffnung 40 mm

Die Stromzange ist ein vielseitig einsetzbares Messmittel zur Bestimmung von Strömen, Spannungen und vielen weiteren elektrischen Größen. Mit einer Stromzangenöffnung von 40 mm können auch Leitungen mit einem größeren Durchmesser mit der AC / DC Stromzange geprüft werden. Damit sind mit der AC / DC Stromzange auch Strommessungen von bis zu 1000 A AC / DC möglich.

Der Benutzer kann mit diesem Amperemeter Frequenzmessungen durchführen. Dadurch wird eine berührungslose Frequenzmessung mit der AC / DC Stromzange gewährleistet. Somit ist die AC / DC Stromzange eine sinnvolle Ergänzung der Ausrüstung eines Elektrikers.

- Stromzangenöffnung 40 mm

- hintergrundbeleuchtetes LC Display

- automatische Abschaltung

- nach dem Einschalten direkt betriebsbereit

- umfangreiche Messfunktionen

- Messbereich wird automatisch ausgewählt


Messfunktion
DC Strom
Messbereich	Auflösung	Genauigkeit
400 A	0,1 A	±3 % + 5 Digits
600 A	1 A	±3 % + 5 Digits
1000 A	1 A	±3 % + 6 Digits

Überspannungsschutz: 120 % vom Messbereich für maximal 60 Sekunden

Messfunktion
AC Strom
Messbereich	Auflösung	Genauigkeit
400 A	0,1 A	±3 % + 5 Digits
600 A	1 A	±3 % + 5 Digits
1000 A	1 A	±3 % + 6 Digits

Frequenzbereich: 50 ... 60 Hz
Überspannungsschutz: 120 % vom Messbereich für maximal 60 Sekunden

Messfunktion
DC Spannung
Messbereich	Auflösung	Genauigkeit
4 V	1 mV	±0,5 % + 5 Digits
40 V	10 mV	±0,5 % + 5 Digits
400 V	0,1 V	±0,5 % + 5 Digits
600 V	1 V	±1 % + 5 Digits
1000 V	1 V	±1 % + 5 Digits

Eingangsimpedanz: 10 MΩ
Überspannungsschutz: 1000 VDC oder 700 VAC RMS

Messfunktion
AC Spannung
Messbereich	Auflösung	Genauigkeit
4 V	1 mV	±1,2 % + 5 Digits
40 V	10 mV	±1,2 % + 5 Digits
400 V	0,1 V	±1,2 % + 5 Digits
600 V	1 V	±2 % + 5 Digits
1000 V	1 V	±2 % + 5 Digits

Eingangsimpedanz: 10 MΩ
Überspannungsschutz: 1000 VDC oder 700 VAC RMS
Frequenzbereich: 40 ... 400 Hz

Messfunktion
Widerstand
Messbereich	Auflösung	Genauigkeit
400 Ω	0,1 Ω	±1 % + 5 Digits
4 kΩ	1 Ω	±1 % + 5 Digits
40 kΩ	10 Ω	±1 % + 5 Digits
400 kΩ	0,1 kΩ	±1 % + 5 Digits
4 MΩ	1 kΩ	±1 % + 5 Digits
40 MΩ	10 kΩ	±2 % + 5 Digits

Überspannungsschutz: 250 V AC/DC RMS

Messfunktion
Frequenz (direkt)
Messbereich	Auflösung	Genauigkeit
40 Hz	1 Hz	±0,1 % + 1 Digits
400 Hz	1 Hz	±0,1 % + 1 Digits
4 kHz	10 Hz	±0,1 % + 1 Digits
40 kHz	100 Hz	±0,1 % + 1 Digits
100 kHz	100 Hz	±0,1 % + 1 Digits

Messbereich: 1 ... 10 V RMS, 40 Hz ... 100 kHz

Messfunktion
Frequenz (Stromzange)
Messbereich	Auflösung	Genauigkeit
40 Hz	0,01 Hz	±0,1 % + 1 Digits
400 Hz	0,1 Hz	±0,1 % + 1 Digits

Frequenzbereich: 40 ... 400 Hz (>20 A)

Weitere Messfunktionen
Durchgangsprüfung	Signalton bei <40 Ω
Diodenprüfung	zeigt die Durchlassspannung an

Allgemeine Spezifikationen
Messrate	2 ... 3 Messungen pro Sekunde
Display	LCD 3999 Digits
Messbereichsauswahl	automatisch
automatische Abschaltung	nach 30 Minuten Nicht-Verwendung, deaktivierbar
maximale Zangenöffnung	40 mm
Koeffizienten	0,1 x Genauigkeit x °C*
maximale Spannung	1000 V CAT II, 600 V CAT III
maximale Arbeitshöhe	2000 m
Betriebsbedingungen	5 ... 35 °C, <75 % r.F.
Lagerbedingungen	-10 ... 35 °C, <75 % r.F.
Spannungsversorgung	3 x 1,5 V AAA Batterien
Abmessungen	225 x 86 x 32 mm
Gewicht	ca. 330 g

Genauigkeiten sind angegeben bei Umgebungsbedingungen von 18 ... 28 °C, 65 ... 83 °F.
*Die Temperatur ergibt sich aus der Differenz der Temperatur der Betriebsbedingungen und der aktuellen Umgebungstemperatur.

Beispiel:
Ist die aktuelle Umgebungstemperatur größer als die Temperatur der Betriebsbedingungen
(50 °C (aktuelle Umgebungstemperatur)) - (40 °C (Temperatur der Betriebsbedingungen)) = 10 °C
Ist die aktuelle Umgebungstemperatur kleiner als die Temperatur der Betriebsbedingungen
(0 °C (Temperatur der Betriebsbedingungen)) - (-5 °C (aktuelle Umgebungstemperatur)) = 5 °C

1 x Stromzange PCE-DC 20

1 x Paar Messleitungen

3 x 1,5 V AAA Batterien

1 x Transporttasche

1 x Bedienungsanleitung

Datenblatt

Zangenmessgerät

digital

Analoge Balkenanzeige

Nein

Messbereichswahl

automatisch

Strommessbereich/DC (max)

1000 A

Strommessbereich/AC (max)

1000 A

Stromart

Gleich-/Wechselstrom

Echteffektivwertmessung (TRMS)

Spannungsmessung/AC

Spannungsmessung/DC

Widerstandsmessbereich

Leistungsmessung

Nein

Ableitstrommessung

Nein

Oberwellenmessung

Nein

Messung in Kabel mit Hin- und Rückleiter

Nein

Zangenöffnung

40 mm

Ausführung als Adapter zum Anschließen an Multimeter

Nein

Schnittstelle

Nein

Messkreiskategorie

CAT III

Durchgangsprüfung

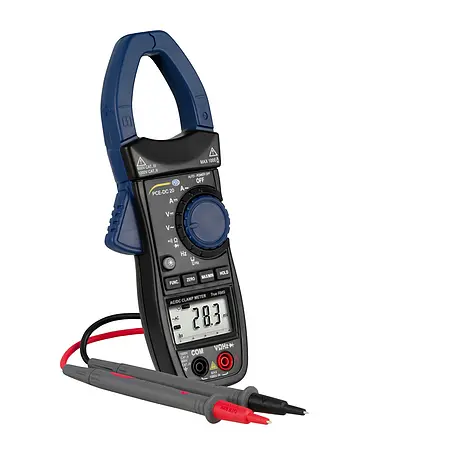

Stromzange

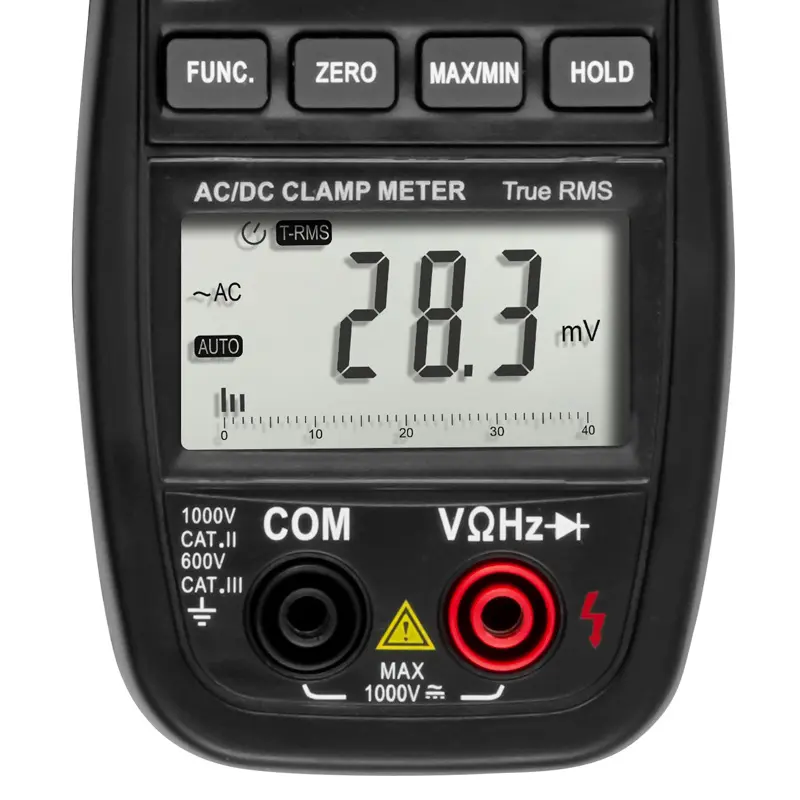

Stromzange Display

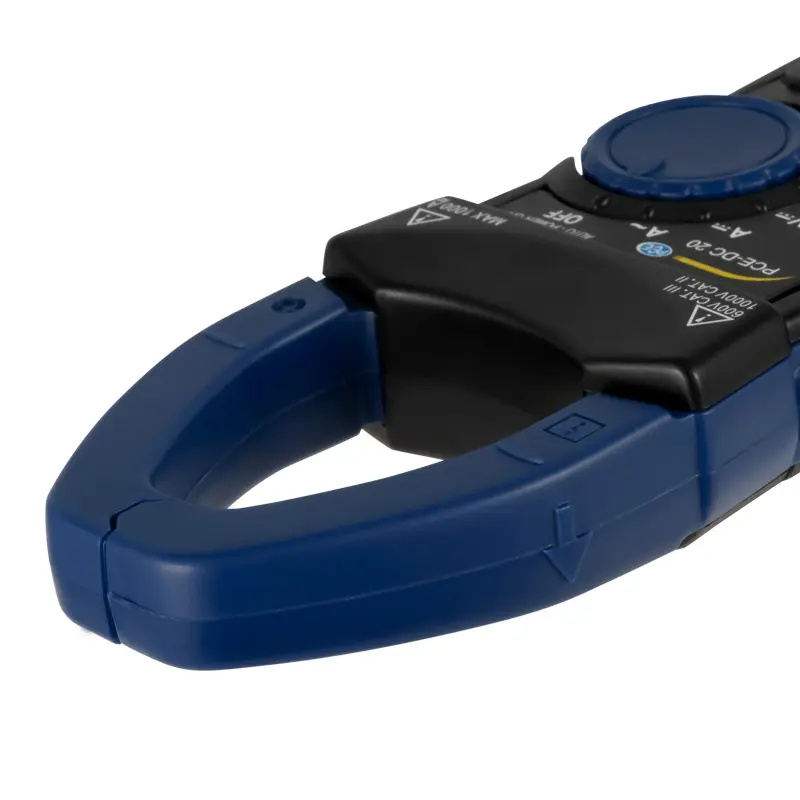

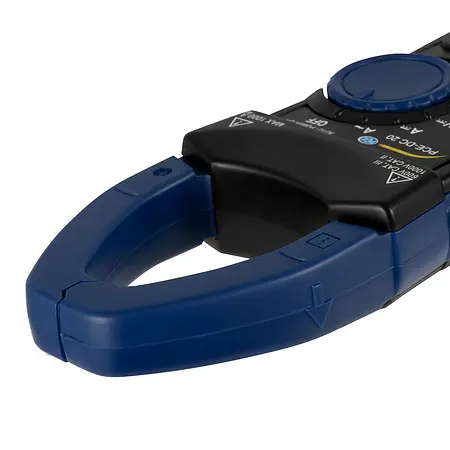

Stromzange Klemme

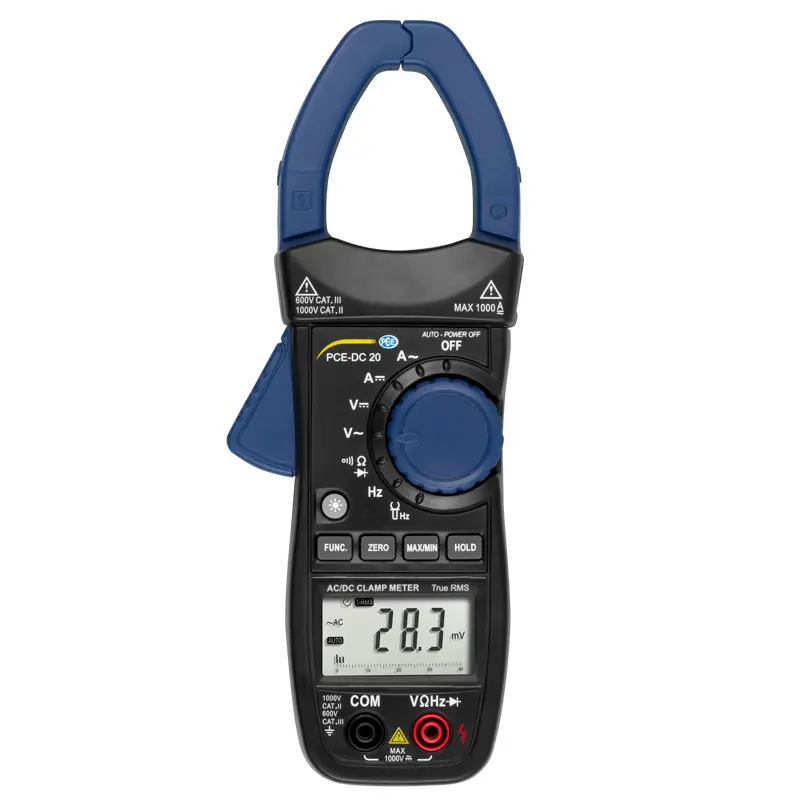

Stromzange Front

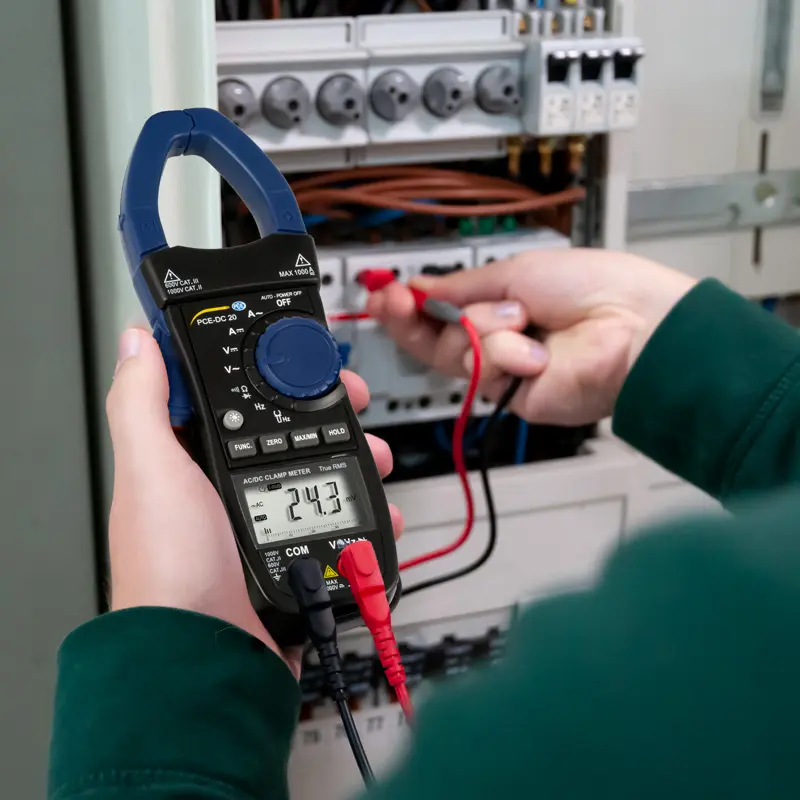

Stromzange Anwendung

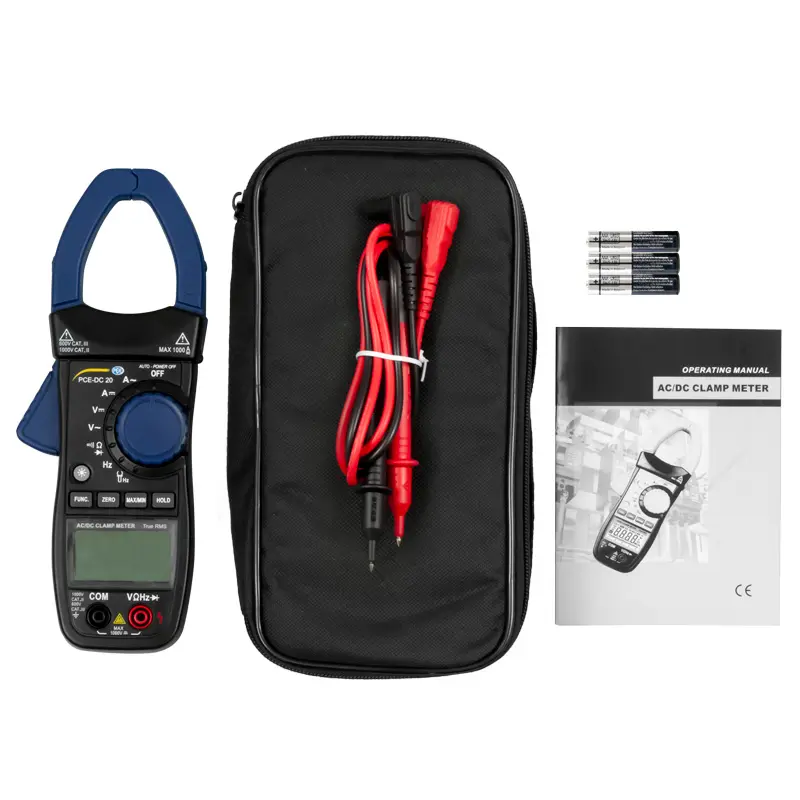

Stromzange Lieferumfang

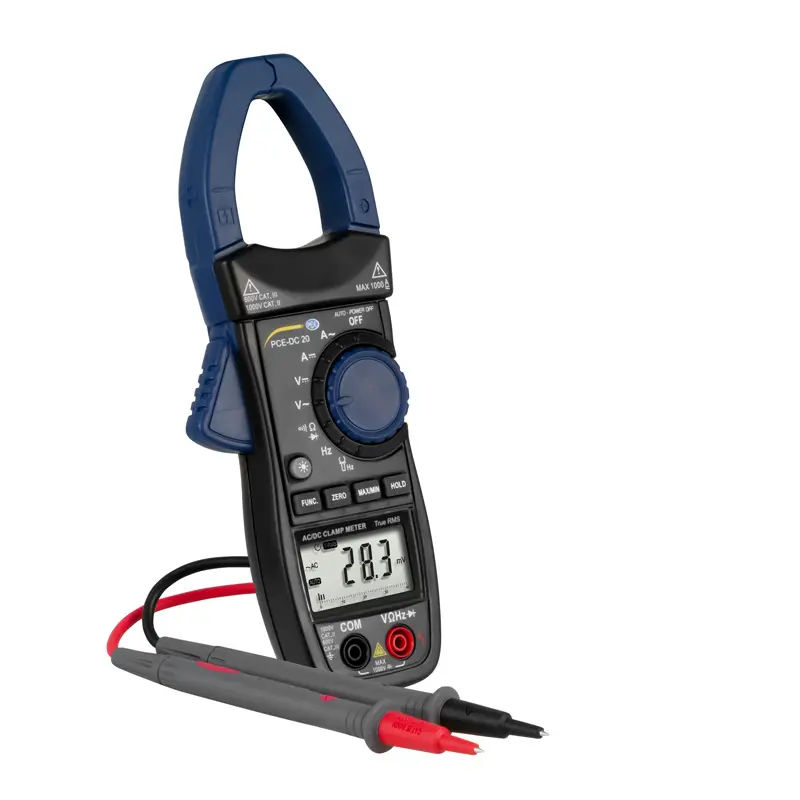

Stromzange PCE-DC 20
