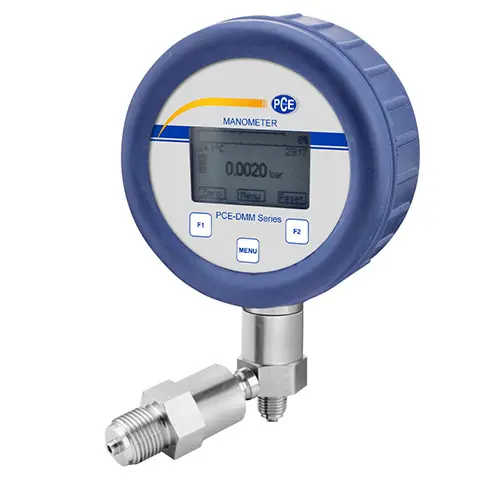

Referenzmanometer PCE-DMM 60

Best.Nr.: PCE-DMM 60
794,90 €
922,08 €
PCE-DMM 60
Preis netto exkl. MwSt. zzgl. Versand ab 6,30 € netto, (7,31 € brutto). Versandkosten abhängig von Zahlungsart
Digital
Klasse 0,05
Einbaugerät
Relativ-/Absolutdruck
Nein
Nein
Lieferzeit: 10 - 15 Werktage
Referenzmanometer bis 400 bar / Relativ- und Absolutdruckmessung / ±0,05 % Genauigkeit FSO / Speicher

Das Referenzmanometer ist ein Präzisionsmessgerät, welches höchsten Ansprüchen gerecht wird. Das Messgerät wurde speziell für die Prozessüberwachung und Kalibrierung entwickelt. Grundlegend zeichnet dieses Manometer das modulare Konzept aus. Das bedeutet, dass der eigentliche Sensor und die Anzeige voneinander getrennt werden können. Das Referenzmanometer kann vor Ort für unterschiedliche Messbereiche ausgewählt und mit der Anzeige ohne Werkzeug verbunden werden. Dies hat den Vorteil, dass mehrere Manometer mit nur einer Anzeige betrieben werden können ohne, dass eine Neukalibrierung des Drucksensors erfolgen muss.

Herausragende Meßeigenschaften, intuitive Bedienung, sowie sein innovatives, modulares Sensorkonzept zeichnen dieses Referenzmanometer aus. Das batteriebetriebene Gerät kann zur Messung von kleinsten Drücken aber auch zur Kalibrierung von Messumformern verwendet werden. Der integrierte Datenlogger ist in der Lage, Druck und Temperaturwerte linear und zyklisch auf zunehmen. Mithilfe der Logging-Funktion zur Aufzeichnung von Druckmessdaten können Druckkurven aufgezeichnet und Dichtheitsprüfungen durchgeführt werden. Der interne Speicher der Referenzmanometer ermöglicht eine direkte Aufzeichnung von großen Datenmengen. Das Intervall zur Aufzeichnung der Drücke ist frei wählbar und die Dauer der Aufzeichnung ebenfalls einstellbar (Abtastrate: [1/s], [2/s] oder [50/s]. Dämpfung: Die Dämpfung kann in Schritten von einer Sekunde zwischen [1s] und [10s] eingestellt werden.). Die integrierte Uhr ermöglicht die Abspeicherung der Messwerte mit Zeitstempel, was die Durchführung von Versuchen mit Druckschwankungen komfortabel nachvollziehbar macht. Über die integrierte Schnittstelle und mit Hilfe der optionalen Software können die Messdaten vom Referenzmanometer zu einem PC oder Laptop weitergeleitet und dort verarbeitet und ausgewertet werden.

Die Edelstahlmembran der Referenzmanometer ist äußerst langlebig und hält auch extremsten Prozessbedingungen stand.  Das Messgerät ist für die Medien Wasser und Gase geeignet (für den Einsatz der Referenzmanometer in speziellen Medien, sprechen Sie bitte mit den Technikern von PCE Instruments - es stehen Messgeräte für nahezu alle Druckmessbereiche, Genauigkeiten und Medien zur Verfügung).

Leichte Handhabung und Einstellung: Die Anzeige der Druck-Messwerte als auch die Konfiguration der Einzelparameter erfolgt menügesteuert mittels eines graphikfähigen LCD. Die Funktionalitäten sind leicht mittels dreier frontseitig am Referenzmanometer angeordneter Tasten einstellbar.

Der Einsatz als Druckreferenz macht es möglich, produktionsrelevante Druckmesseinrichtungen zu überprüfen und zu justieren. Ebenso lassen sich diese Referenzmanometer aufgrund ihrer hohen Genauigkeit zur Dichtheitsmessung von Gebäudehüllen sowie zur Erfassung von Druckverlusten an Leckprüfgeräten verwenden. Darüber hinaus ist das Referenzmanometer hervorragend geeignet zur Kalibrierung von Drucktransmittern und Druckschaltern.


- Referenzmanometer bis 400 Bar
- Referenzdruckmessung: Relativdruck und Absolutdruck
- Datenlogger / Speicher und Schnittstelle
- Sensor und Anzeige trennbar
- beleuchtetes LCD Display
- verschiedene Einheiten
- Edelstahlmembran
- Einsatzgebiete der Referenzmanometer: Kalibriertechnik und -Labore, Laboranwendungen, Maschinen- und
  Anlagenbau, Dichtheitsmessung von Gebäudehüllen,  Erfassung von Druckverlusten an Leckprüfgeräten

Nenndruck Nenndruck Überdruck      Berstdruck
relativ in Bar  absolut in Bar     in Bar  in Bar
0,1 bar 0,40 bar0,5 bar 1,5 bar
0,16 bar 0,60 bar 1 bar1,5 bar
0,25 bar 1 bar1 bar 1,5 bar
0,40 bar 1,6 bar2 bar 3bar
0,60 bar 2,5 bar5 bar 7,9 bar
1 bar 4 bar5 bar 7,5 bar
1,6 bar 6 bar10 bar 15 bar
2,5 bar   10 bar15 bar
4 bar  20 bar 25 bar
6 bar  40 bar 50 bar

Nenndruck relativ Überdruck Berstdruck
/ absolut in Bar in Bar  in Bar
10 bar 40 bar50 bar
16 bar 80 bar 120 bar
25 bar 80 bar120 bar
40 bar 108 bar210 bar
60 bar 210 bar420 bar
100 bar 210 bar 420 bar
160 bar 600 bar1000 bar
250 bar 1050 bar 1250 bar
400 bar 1050 bar 1250 bar

Unterdruck -1 ... 0 bar; Überlast: 5 bar; Berstdruck: 7,5 bar
Vakuumfestigkeit P > 1 Bar: uneingeschränkt
Genauigkeit ≥ 0,4 Bar: ≤ ± 0,05 % FSO
  < 0,4 Bar: ≤ ± 0,125 % FSO
Messrate 1/s oder 2/s (einstellbar)
Langzeitstabilität < ±0,1 % FSO
Medien Gase, Wasser
Temperaturbereiche
Messstoff -10 ... 55 °C
Umgebung -10 ... 55 °C
Lager -20 ... 70 °C
Druckanschluss / Edestahl 1.4404
Gehäuse
Dichtung FKM
Trennmembrane Edelstahl 4.4435
Medienberührende Teile    Druckanschluss, Dichtungen, Trennmembrane
Display LC Display
Ziffernhöhe 5,5 mm (Anzeige Druck)
Messwertanzeige max. 7 Stellen, abhängig vom Druckbereich
  Temperaturanzeige, Uhrzeit, 100-Segment-Bargraph,
Hintergrundbeleuchtung ja
Speicher Speichern von Druckwerten und Sensortemperatur
  (min, Std., täglich zur einer eingestellten Zeit)
  max. 8.500 Werte Modi: zyklisch,
  linear Messwertintervall einstellbar
Spannungsversorgung 3 x 1,5V Duracell Plus Batterie, AA
Batterielebensdauer 1,5 Jahre Standby
Schutzart IP67
Gewicht ca. 680 g


1 x Referenzmanometer PCE DMM 60 inkl. Druckmessumformer
1 x Bedienungsanleitung
