Kraftmessgerät HF-AE-2000

Best.Nr.: HF-AE-2000
3.524,90 €
4.194,63 €
HF-AE-2000
Preis netto exkl. MwSt. zzgl. Versandkosten ab 6,30 € netto, (7,50 € brutto) (bei Überweisung)
Lieferzeit: 1-2 Werktage
für Druckkraftmessung von 500kN bis 3000kN (4 Modelle verfügbar)
Der Kraftaufnehmer wurde speziell für die hohen Kräfte in der Druckkraftmessung entwickelt und hat daher eine extreme Überlastfähigkeit und eine sehr gute, ausgewiesene Genauigkeit. Der Kraftaufnehmer stellt der DMS-Vollbrücke des Sensors eine stabilisierte Versorgungsspannung zur Verfügung. Eine Änderung der auf den Sensor einwirkenden Kraft führt zu einer Spannungsänderung an seinem Ausgang. Die Ausgangsspannung wird durch den Kraftaufnehmer digitalisiert und mit den in Ranges gespeicherten ADC-Werten verglichen. Somit können Kraftwerte angezeigt, gespeichert und über die USB-Schnittstelle ausgegeben werden. Der Nutzer kann im Kraftaufnehmer mehrere verschiedene Sensoren einrichten, diesen wählbare Einheiten, Anzeigeauflösungen und Messraten zuordnen. Jeder Messbereich ist von den anderen völlig unabhängig und kann kalibriert werden. Setup und Kalibrierung sind am Gerät oder über die PC-Software möglich. Zur Datenübertragung des Kraftaufnehmers zu einem PC oder Laptop kann die Software und das Datenkabel benutzt werden. Die kleinste Übertragungsrate der Daten vom Kraftaufnehmer in die Software beträgt 3200 Werte/Sekunde. Die Software erlaubt das leichte Kalibrieren, Abspeichern und Rückspeichern von Messbereichen. Die Setupdateien können auf dem PC oder Laptop als Textdateien abgespeichert werden und auch für den Servicezweck nützlich sein. Für die Herstellung der Kraftmesszelle werden ausschließlich Materialien verwendet, die ein Höchstmaß an Sicherheit und Langlebigkeit garantieren.
Bedienungsanleitung der Kraftaufnehmer HF-AE-Serie ansehen / ausdrucken CE Zertifikat der Kraftaufnehmer HF-AE-Serie Video zur Kraftaufnehmer HF-AE-Serie ansehen Software zur Kraftaufnehmer HF-AE-Serie Datenblatt der Kraftaufnehmer HF-AE-Serie

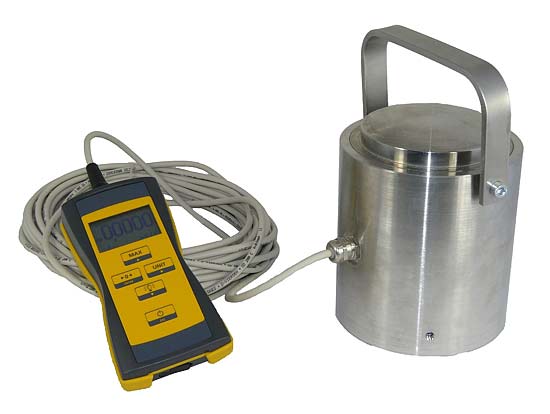

Kraftaufnehmer HF-AE-Serie

- einfachste Bedienung
- sehr robuste batteriebetriebene Anzeige
- mit Minimalwert- und Maximalwertanzeige
- mit USB 2.0-Schnittstelle
- mit Nennkräfte 500kN bis 3MN
- inkl. PC-Software ASTAS

Technische Spezifikation
ModellMessbereicheAuflösungGenauigkeit
HF-AE-5000 ... 500 kN0,1 kN±2,5 kN
HF-AE-10000 ... 1000 kN1 kN±5 kN
HF-AE-20000 ... 2000 kN1 kN±10 kN
HF-AE-30000 ... 3000 kN1 kN±15 kN
Schutzart KraftmesszelleIP 54
maximale Überlast150 %
Bruchkraft>300 %
Grenzquerkraft20 %
Linearitätsfehler nach VDE 2638≤0,5 %
Umkehrspanne nach VDE 2638≤0,5 %
TK Nullsignal/ 10 K≤0,5 %
TK Kennwert/ 10 K≤0,5 %
TK Ausgang/ 10 K≤0,5 %
Anzeige5-stellige LCD, 14 mm
SchnittstelleUSB-Buchse
Softwarezur Datenübertragung inkl.
Versorgung3 x 3 V Primärzellen AA
GehäuseschutzIP 54
Umgebungsbedingungen-20 ... +60 °C / 5 ... 90 % r.F.
Abmessung Gerät165 x 83 x 47 mm
Gewicht400 g
Abmessung KraftmesszelleØ der ZelleHöhe der Zelle
Abmessung HF-AE-500Ø115 187 mm
Abmessung HF-AE-1000Ø130 158 mm
Abmessung HF-AE-2000Ø130 158 mm
Abmessung HF-AE-3000Ø150 200 mm

Lieferumfang
1 x Kraftaufnehmer HF-AE
1 x externer Kraftmesszelle
1 x Transportkiste Holz
1 x Schraubendreher für Batteriefach
3 x AA Batterien
1 x USB-Kabel (1,8m)
1 x CD- ROM mit Software ASTAS
1 x Werkskalibrierschein
1 x Bedienungsanleitung Hier sehen Sie den Kraftaufnehmer HF-AE mit seinem vielseitigem Zubehör
