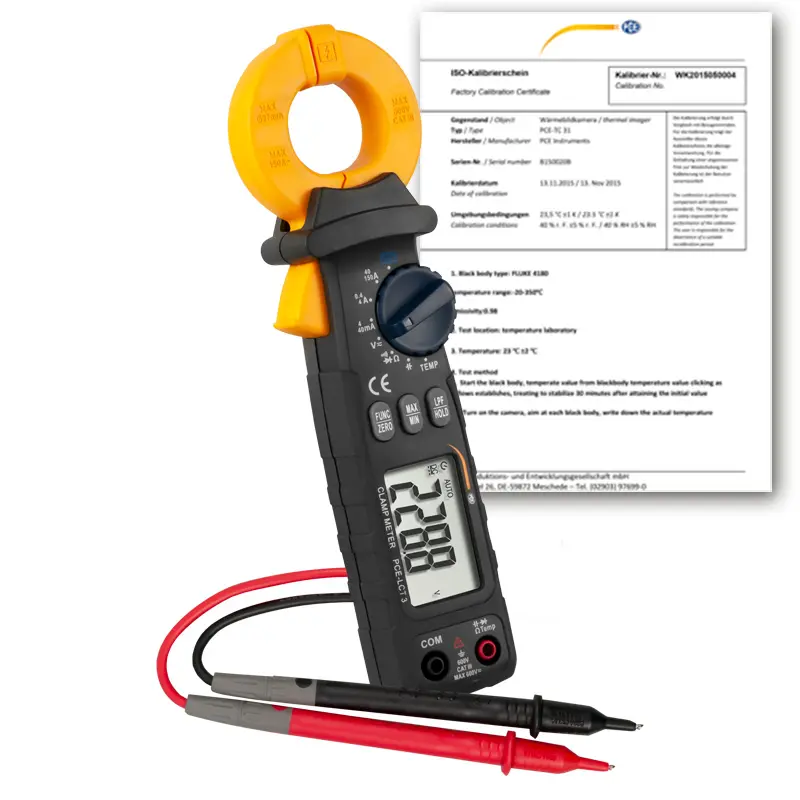

HVAC Messgerät PCE-LCT 3-ICA inkl. ISO-Kalibrierzertifikat

Best.Nr.: PCE-LCT 3-ICA

»Frage zu diesem Artikel

Lieferzeit: 5 - 7 Werktage

HVAC Messgerät zur Bestimmung des Leckstroms / Temperaturmessung mit Thermoelement /

induktive Strommessung bis 150 A AC / Stromzangenöffnung 30 mm / viele Messfunktionen

Das HVAC Messgerät ist das ideale Messmittel um Leckströme zu messen. Dies wird durch den umfangreichen Messbereich vom HVAC Messgerät ermöglicht. Auch können Strommessungen bis 150 A AC mit dem HVAC Messgerät vorgenommen werden. Um Versorgungsleitungen mit einem Strom von bis zu 150 A zu prüfen, kann das HVAC Messgerät für den entsprechenden Leitungsquerschnitt auf bis zu 30 mm geöffnet werden.

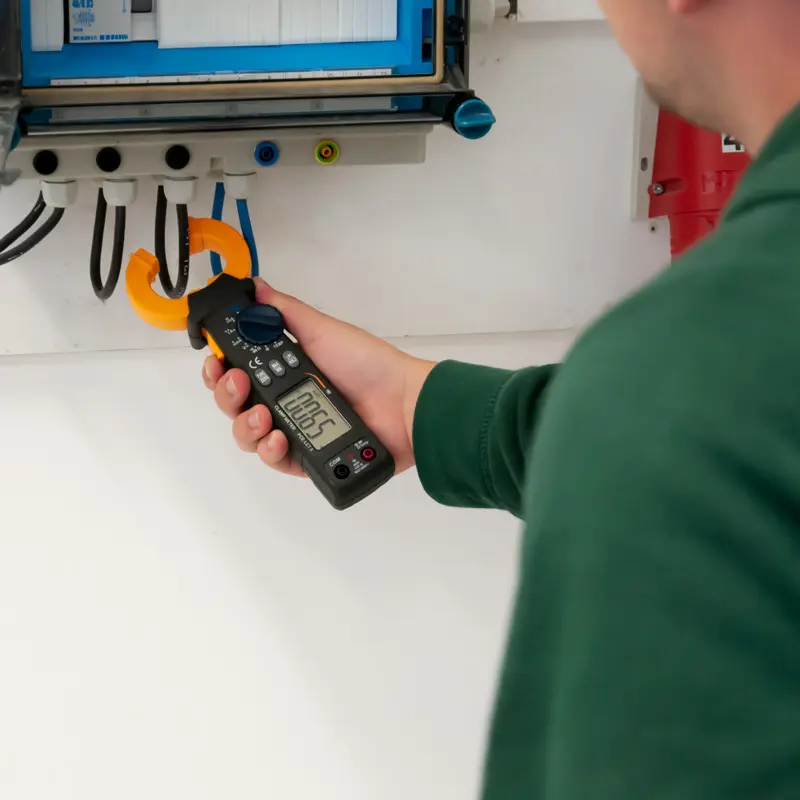

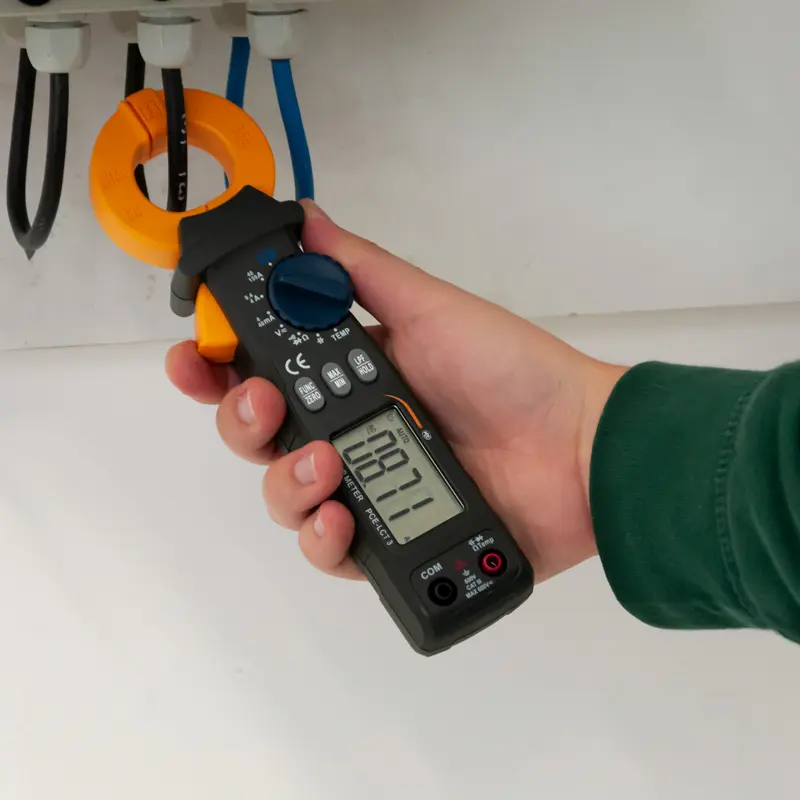

Neben der Strommessung kann das HVAC Messgerät auch Spannungen bis 600 V direkt messen. Wegen der Strom- und Spannungsmessung ist das HVAC Messgerät das perfekte Messmittel, um Messungen und Analysen an zum Beispiel Drei-Phasen Netzen vorzunehmen. Mit Hilfe der Durchgangsprüfung kann das HVAC Messgerät zum Beispiel verwendet werden, um in Unterverteilerkästen eine falsche Verdrahtung zu finden.

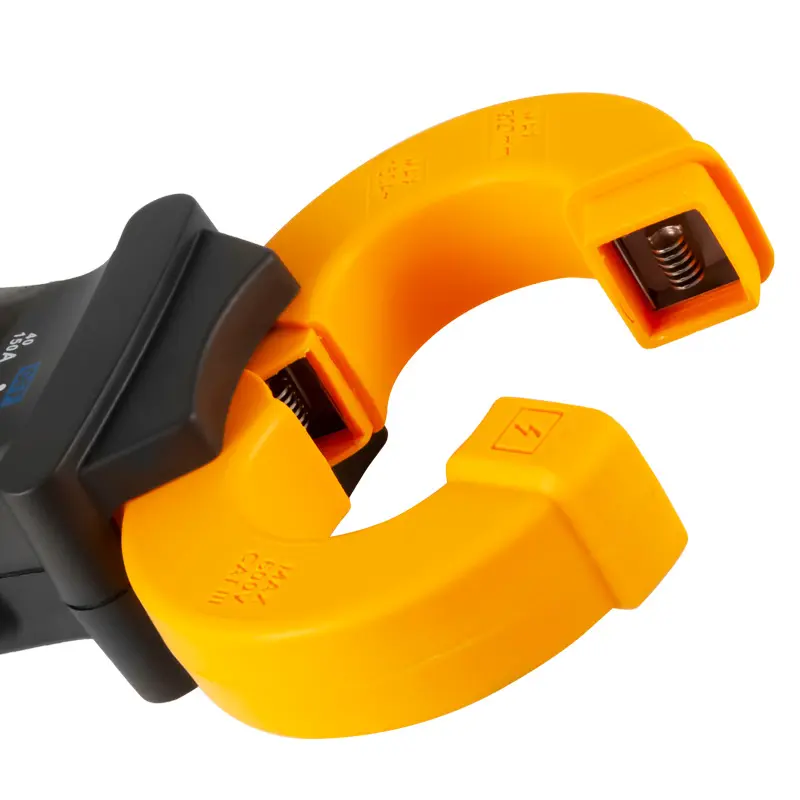

- 30 mm Stromzangenöffnung

- Temperaturmessung mit Thermoelement Typ K

- Strommessung bis 150 A AC

- deckt ein großes Messspektrum ab

- Spannungsmessung bis 600 V AC/DC RMS

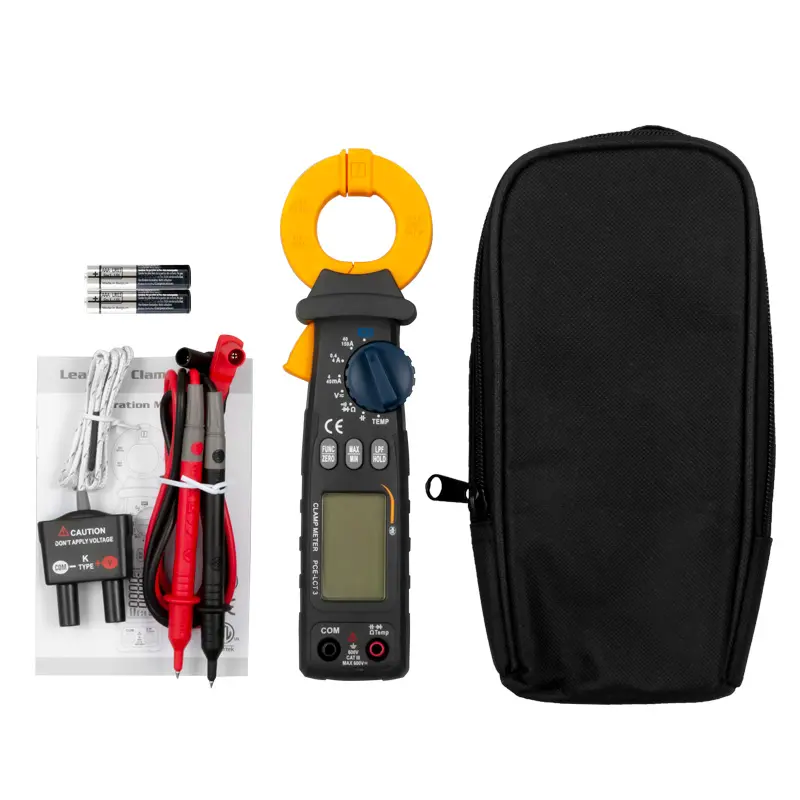

- Transporttasche für den mobilen Einsatz


Messfunktion
AC Strommessung
Messbereich	Auflösung	Genauigkeit	Genauigkeit
4 mA	0,001 mA	±(2 % + 10 Digits)	±(3 % + 5 Digits)
40 mA	0,01 mA	±(2 % + 10 Digits)	±(3 % + 5 Digits)
400 mA	0,1 mA	±(2 % + 5 Digits)	±(3 % + 3 Digits)
4 A	0,001 A	±(2 % + 5 Digits)	±(3 % + 3 Digits)
40 A	0,01 A	±(2 % + 10 Digits)	±(3 % + 5 Digits)
150 A	0,1 A	±(2 % + 10 Digits)	±(3 % + 5 Digits)

Frequenzbereich: 40 Hz ... 1 kHz (Sinuswelle)
maximaler Eingangsstrom: 150 A AC

Messfunktion
DC Spannung
Messbereich	Auflösung	Genauigkeit
4 V	0,001 V	±(0,5 % + 4 Digits)
40 V	0,01 V
400 V	0,1 V
600 V	1 V

Eingangsimpendanz: 10 MΩ
maximale Eingangsspannung: 600 V AC/DC RMS

Messfunktion
AC Spannung
Messbereich	Auflösung	Genauigkeit
4 V	0,001 V	±(1 % + 3 Digits)
40 V	0,01 V
400 V	0,1 V
600 V	1 V

Eingangsimpendanz: 10 MΩ
maximale Eingangsspannung: 600 V AC/DC RMS
Frequenzbereich: 40 Hz ... 1 kHz (Sinuswelle)

Messfunktion
Widerstand
Messbereich	Auflösung	Genauigkeit
400 Ω	0,1 Ω	±(0,8 % + 3 Digits)
4 kΩ	0,001 kΩ
40 kΩ	0,01 kΩ
400 kΩ	0,1 kΩ
4 MΩ	0,001 MΩ
40 MΩ	0,01 MΩ	±(1 % + 3 Digits)

Messspannung im offenen Stromkreis: ca. 0,4 V
Überspannungsschutz: 600 V AC/DC RMS

Messfunktion
Durchgangsprüfung
Messbereich	Auflösung	Genauigkeit
Signalton bei <40 Ω	0,1Ω	-

Überspannungsschutz: 600 V AC/DC RMS

Messfunktion
Temperatur
Messbereich	Auflösung	Genauigkeit
-20 ... 0 °C	1 °C	±(3 % + 5 Digits)
-4 ... 32 °F	1 °F
-0 ... 400 °C	1 °C	±(1,5 % + 5 Digits)
32 ... 757 °F	1 °F
400 ... 1000 °C	1 °C	±(3 % + 5 Digits)
752 ... 1832 °F	1 °F

Überspannungsschutz: 600 V AC/DC RMS
Die Temperaturgenauigkeiten beinhalten nicht die Genauigkeiten der Temperatursensoren

Messfunktion
Kapazität
Messbereich	Auflösung	Genauigkeit
40,00 nF	0,01 nF	±(3 % + 8 Digits)
400,0 nF	0,1 nF
4,000 µF	0,001 µF
40,00 µF	0,01 µF
400,0 µF	0,1 µF
4,000 mF	0,001 µF
40,00 mF	0,01 µF

Überspannungsschutz: 600 V AC/DC RMS

Messfunktion
Diodenprüfung
Messbereich	Auflösung	Genauigkeit
3,2 V	0,001 V	-

Überspannungsschutz: 600 V AC/DC RMS
Prüfspannung: 3,2 V
Durchlassstrom: 1 mA
Die Genauigkeiten beziehen sich auf folgende Umgebungsbedingungen: 23 ± 5 °C und <75 % r.F

Allgemeine Spezifikationen
maximale Stromzangenöffnung	30 mm
Automatische Abschaltung	nach 30 Minuten, deaktivierbar
Spannungsversorgung	2 x 1,5 V AAA Batterie
Messrate	3 Messungen pro Sekunde
Anzeige bei Überspannung	"OL"
maximale Displayanzeige	4000

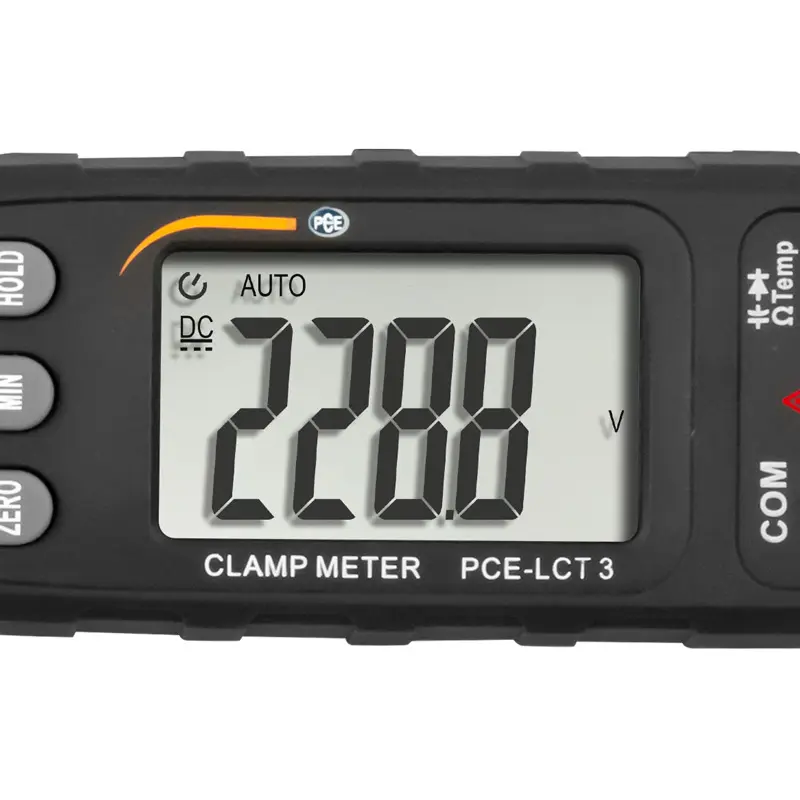

Display	LC Display
maximale Arbeitshöhe	2000 m
Temperaturkoeffizient	0,1 x Genauigkeit x °C*
Betriebsbedingungen	18 ... 28 °C
Lagerbediengungen	-10 ... 50 °C
Abmessungen	213 x 62 x 38 mm
Gewicht	ca. 238 g mit Batterien

*Die Temperatur ergibt sich aus der Differenz der Temperatur der Betriebsbedingungen und der aktuellen Umgebungstemperatur.

Beispiel:
Ist die aktuelle Umgebungstemperatur größer als die Temperatur der Betriebsbedingungen
(50 °C (aktuelle Umgebungtemperatur)) - (40 °C (Temperatur der Betriebsbedingungen)) = 10 °C
Ist die aktuelle Umgebungstemperatur kleiner als die Temperatur der Betriebsbedingungen
(0 °C (Temperatur der Betriebsbedingungen)) - (-5 °C (aktuelle Umgebungtemperatur)) = 5 °C
