Varenr.: KCPN30-DGT20PB

Silovægt KCPN30-DGT20PB

26.419,00 DKK
33.023,75 DKK
KCPN30-DGT20PB
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
>20T
50 kg
Leveringstid: 1 - 2 Hverdage

Beskrivelse

Måleområde op til 400 t / måleceller lavet af rustfrit stål IP68 beskyttet /
Rustfri stålmonteringsplader / 2 MOSFET-udgange / PROFIBUS-interface

Det kraftige vejemodul / silovægt i KCPN-DGT20-serien er designet til belastninger på op til 400 t. Hvert vejemodul på den kraftige silovægt kan belastes med op til 100 t. Systemet med kraftige vejemoduler / silovægte består af 4 montagemoduler inklusive 4 celler, en justeringsboks, 5 m tilslutningskabel og evalueringsenheden / displayet. Vejemodulerne på den kraftige silovægt har et særligt fladt design og giver god beskyttelse mod sidekræfter.



Takket være integrerede justeringsskruer kan vejemodulerne på den kraftige silovægt sikres mod overbelastning og samtidig gøre det muligt at bruge vejecellerne hurtigt og nemt. De kraftige vejemoduler er lavet af rustfrit stål og har en beskyttelsesklasse på IP68. Displayet på det kraftige vejemodul / silovægt kan nemt integreres i eksisterende automatiseringssystemer takket være de tilgængelige grænseflader. Den kraftige silovægt tilbyder en RS-232 / RS-485 / 2 MOSFET-udgange / 2 optokobler-indgange og et PROFIBUS-interface.


Funktioner

- til belastninger på op til 400 t
- rustfrit stål IP 68 måleceller
- flade indbyggede moduler
- tovejs RS-232 grænseflade
- tovejs RS-485-grænseflade
- tovejs PROFIBUS-grænseflade
- 2 MOSFET-udgange
- 2 konfigurerbare optokoblerindgange

Specifikationer

Model

4 x celler hver

Måleområde *

Opløsning

KCPN30-DGT20PB

30.000 kg / 30 t

120.000 kg / 120 t

50 kg

* Angiv venligst vægt og vægt fordeling af konstruktionen tage højde for
for at forhindre overbelastning af de enkelte celler.
DisplayLED rød / cifferhøjde 20 mm
Montageinkl. Bordmontering / panelmontering valgfri
Funktioner - visning af aktuel vægt
- manuel tarering
- brutto- / nettovægt
- Summationsfunktion
- PEAK / Max. funktion
- Styktællefunktion
Printer valgfrit se tilbehør
Indgange2 x confi.optocoupler-indgange 12÷24 Vdc,
       5 mA min - 20 mA max, konfi. Funktioner
      nøgle simulering; Nøgledeaktivering
Udgange1 x tovejs RS-232-grænseflade
1 x tovejs RS-485-grænseflade
1 x PROFIBUS interface
2 x MOSFET udgange med konfi. Funktioner
     150 mA 48 Vac / 150 mA 60 Vdc (NO)

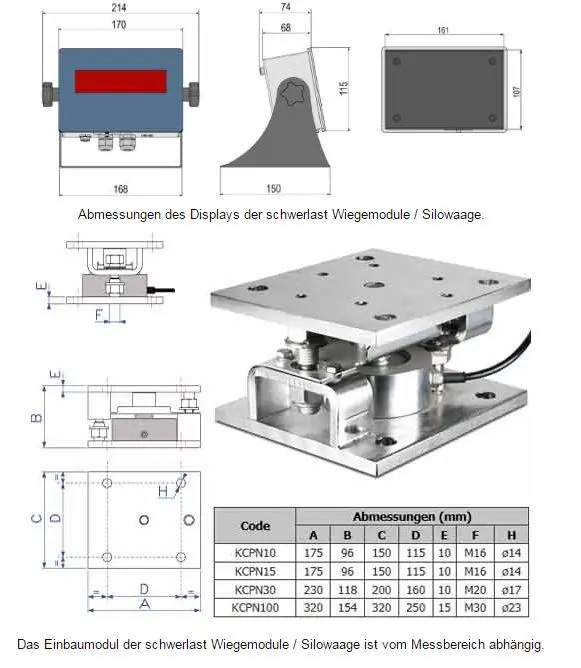

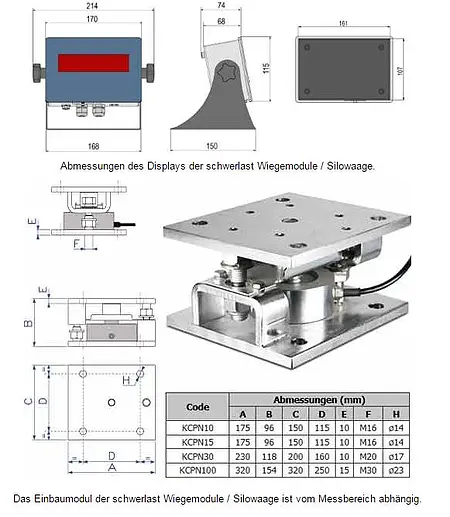

Displayenhedsmålse teknisk tegning
Strømforsyning12 V ... 24 V
(12 V strømforsyning inkluderet)
Kabellængdedisplay - samledåse  5 m (udvidelse valgfri se tilbehør)
ForgreningsdåseIP 67 / ABS / til op til 4 celler
VejecellerIP68 / rustfrit stål / nøjagtighedsklasse C3
Kabellængdebelastning celle - samledåse 10 m / Ø 5 mm
Måleusikkerhed± 0,2 % FS
Anvendelsestemperatur- 10 °C ... + 50 °C
MontagemodulRustfrit stål AISI304

OBS: Den indbyggede -in-moduler tilbyder ingen anti-vip-beskyttelse eller lignende beskyttelse af konstruktionen. Det er planlæggerens eller installatørens opgave at planlægge konstruktionen på en sådan måde, at påvirkninger som sidevind, vibrationer, stød osv. ikke bringer karrosseriets konstruktion i fare.

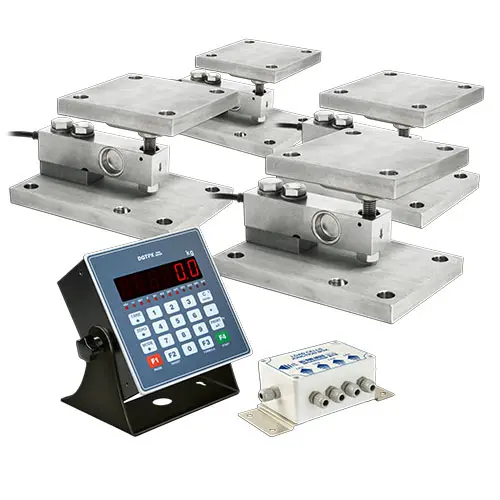

Leveringsomfang

Tungt vejemodul - silovægt (prækonfigureret) bestående af:
4 x indbyggede moduler
4 x vejeceller
1 x klemkasse
1 x display
1 x 5 m kabel
1 x instruktions-cd.


OBS: De indbyggede moduler tilbyder ingen anti -hældningssikring eller lignende beskyttelse af konstruktionen. Det er planlæggerens eller installatørens opgave at planlægge byggeriet på en sådan måde, at påvirkninger som sidevind, vibrationer, stød osv. ikke bringer karrosseriets konstruktion i fare.
