929,00 DKK
PCE-TGH450-hus til skærme, controllere eller papirløse optagere med paneludskæring 45,0 x 92,0 mm. Til laboratoriebrug.
Boligtype: Skrivebordskabinet med fødder
Boligmateriale: ABS
Frontpanelmateriale: Aluminium
Udskæring: 45 x 92 mm
Mandag – Torsdag:
08:00 – 16:00
Fredag:
08:00 – 14:00
Sales / Service:
Tlf.:
+45 70 30 53 08

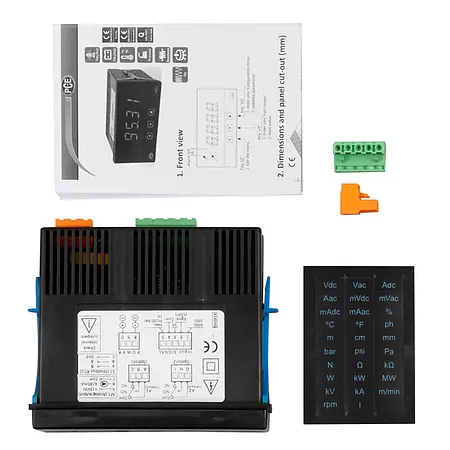

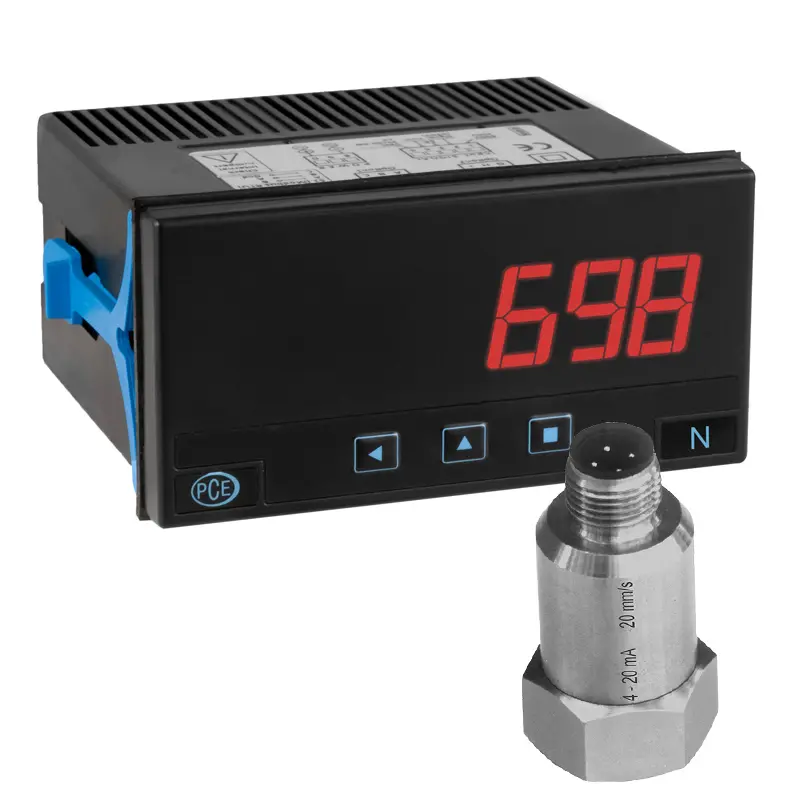

Det indbyggede display kan konfigureres som et AC- og DC-voltmeter (op til 600 Vac / DC), AC- og DC-amperemeter (op til 5 AAC / DC). Det indbyggede display viser også målte værdier af processignaler (mA, VDC), termoelementer, resistive temperatursensorer (Pt, Ni, PTC og NTC), modstande, potentiometre og frekvens. Det indbyggede display kan konfigureres ved hjælp af fronttasterne. Det indbyggede display er installeret i en paneludskæring med standardstørrelsen 96 x 48 mm (1/8 DIN). Den målte værdi kan skaleres med 4 cifre (9999 / -1999).
Der er også en hurtig adgangsfunktion til alarmsætpunkter, ekstern styring til aktivering af foruddefinerede funktioner, eco mode for lavt forbrug, valgbar dobbeltskalering , 5 konfigurerbare lysstyrkeniveauer på det indbyggede display. En enkelt universel strømforsyning 18 ... 265 V AC / DC gør det indbyggede display til et letanvendeligt procesmåleapparat. Valgfrie moduler til udgang og styring (relæ, analog udgang, Modbus RTU) er tilgængelige for brugeren af det indbyggede display.

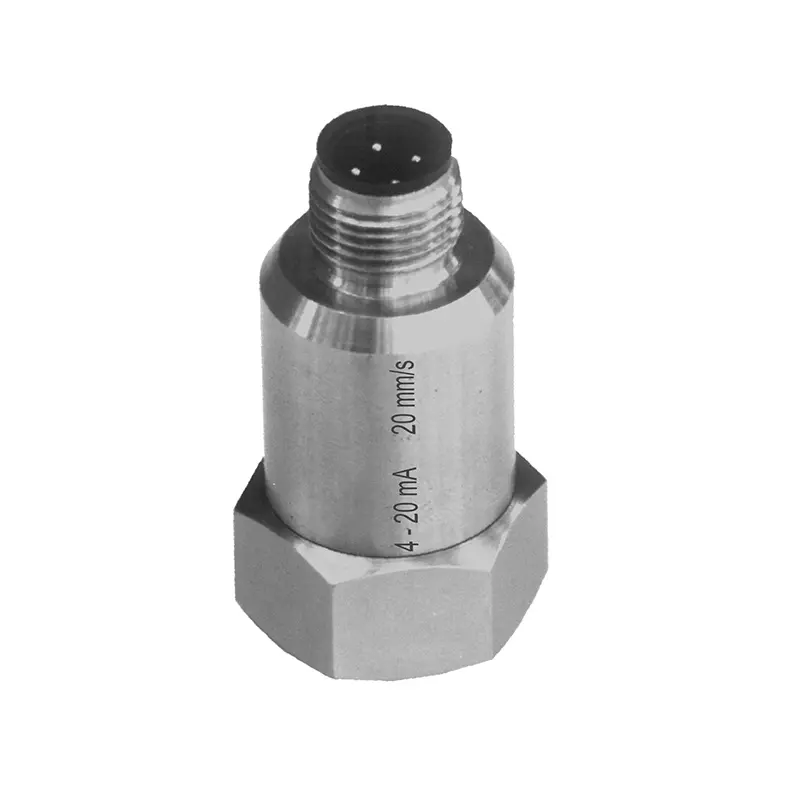

Den eksterne vibrationssensor bruges til at måle vibrationshastigheden på maskiner og systemer. Vibrationssensoren videresender den målte værdi som et 4 ... 20 mA standardsignal til downstream styre- og reguleringsteknologi. På denne måde kan vibrationssensoren bruges til at udføre fuldstændig signalbehandling til måling af vibrationsgrad. Vibrationssensoren kan bruges til målinger i henhold til DIN/ISO 10816.
4 ... 20 mA-signalet angiver RMS-værdien af vibrationshastigheden igen. Måleområdet strækker sig fra 0,2 ... 20 mm/s. Frekvensområdet er fra 10 ... 1000 Hz Accelerometeret forsynes via en strømsløjfe og er fuldstændig galvanisk isoleret. Vibrationsoptageren er beskyttet mod omvendt polaritet. Føleren er forbundet til PLC'en via en M12 kabelforbindelse. For at kunne bruge vibrationssensoren i barske miljøer er det ifølge IP67 beskyttet.
- Tilslutning: Binder 713
- Udgang : 4 .. .20mA
| Vis PCE-DPD-U | |
| Indgang | 2-, 3-leder PT100, PT500, PT1000, Ni100, Ni200, Ni1000 |
| Termoelementer type K, J, E, N, L, R, S, B, T, C | |
| Potentiometer: 500 ... 20 kOhm | |
| Modstand: 5k ... 50kOhm | |
| Processignaler: 4 ... 20 mA, 0 ... 10 V | |
| Frekvens: 0 ... 100 Hz | |
| DC-spænding: 60 mV, 200 mV 2 V, 20 V, 200 V, 600V | |
| DC strøm: 20 mA, 5 A | |
| AC-spænding: 2 V, 20 V, 200 V, 600 V | |
| AC-strøm: 20 mA, 5 A | |
| Målehastighed | 3/sekund |
| Opløsning | 16 bit |
| Nøjagtighed | 0,1 % |
| Intern modstand | Spændingsmåling: 1 MΩ |
| ; | Strømmåling: 12 Ω |
| Skalering | 21 punkter |
| Skærm | 4-cifret 7-segment LED-display, trefarvet |
| Visningsområde | -1999 ... 9999 |
| Udgange | Relæer, analoge, serielle med valgfri udgangskort |
| Omgivelsestemperatur | I drift b: 0 °C ... 55 °C |
| Opbevaring: -20 °C ... +70 °C | |
| Dimensioner digitalt display | 96 mm x 48 mm x 91 mm |
| Paneludskæring | 92 mm x 45 mm (ifølge DIN) |
| Forsyningsspænding | 18 .. 265 V AC/DC |
| Beskyttelsesklasse | Forside: IP 65 |
| Vægt | < 200 g |
| Montering | Montering af clips med spændeskruer, |
| Elektrisk forbindelse via klemrække | |
| Digitalt displayhus | Robust plastikhus |
| Vibrationssensor | |
| Output | 4 ... 20 mA RMS |
| Lineært måleområde | ved 4 ... 25 mA 0,2 ... 25 mm/s |
| Nominel værdi (effektiv) | 20 mm/s |
| Sensitivitet | 0,8 mA/mms-1 |
| Sænke 3 dB afskæringsfrekvens | 10 Hz |
| Lavere 10 % afskæringsfrekvens | 20 Hz |
| Øvre 3 dB afskæringsfrekvens | 1000 Hz |
| Øvre 10 % afskæringsfrekvens | 650 Hz |
| Ikke-linearitet | ± 2 |
| Iboende støj | ± 0,005 mm/s |
| Udgangsrippel ( 1,5 .... 1000 Hz) | <3% |
| Byggetid til 1 % afvigelse | 2 s |
| Sløjfeforsyningsspænding | 12 ... 30 V DC |
| maksimal lineær udgangsstrøm | 25 mA |
| Udgangsstrøm i tilfælde af overbelastning | <32 mA |
| Piezosystem | Skæringsprincip |
| Brækacceleration | ± 400 0 g |
| Tværretningsfaktor | > 5 % |
| Driftstemperatur | -40 ... 85 °C |
| Følsomhedens temperaturfølsomhed | ± 0,05%/K |
| Følsomhed for temperaturspring | 0,02 ms-2/K |
| Temperatur afdrift af NULLpunktet | ± 0,65 µms-1/K |
| beskyttelsesgrad | IP67 |
| Vægt | 66 g |
| Elektrisk tilslutning | Flangefatning Binder 713 M12 |
| Mekanisk forbindelse | M8-gevind i bunden |
PCE-TGH450-hus til skærme, controllere eller papirløse optagere med paneludskæring 45,0 x 92,0 mm. Til laboratoriebrug.
Boligtype: Skrivebordskabinet med fødder
Boligmateriale: ABS
Frontpanelmateriale: Aluminium
Udskæring: 45 x 92 mm
Det analoge udgangsmodul tilbyder en 4 ... 20 mA udgang, elektrisk isoleret, til installation i Opt1-muligheden (slot 1).
- Udgangsområder: 4 ... 20 mA (aktiv og passiv)
- Aktiv udgang: Klemme A (+15V DC) og B (mA) RL < 350 R
- Passiv udgang: Klemme C (GND) og B (mA) RL < 700 R
- Nøjagtighed: < 0,5 % FS
- Isolation: 1000V DC
- Responstid: < 100 msek. + Displayets responstid
- Opt1 (plads 1)
