  6. Temperaturregulator PCE-RE100P
Varenr.: PCE-RE100P

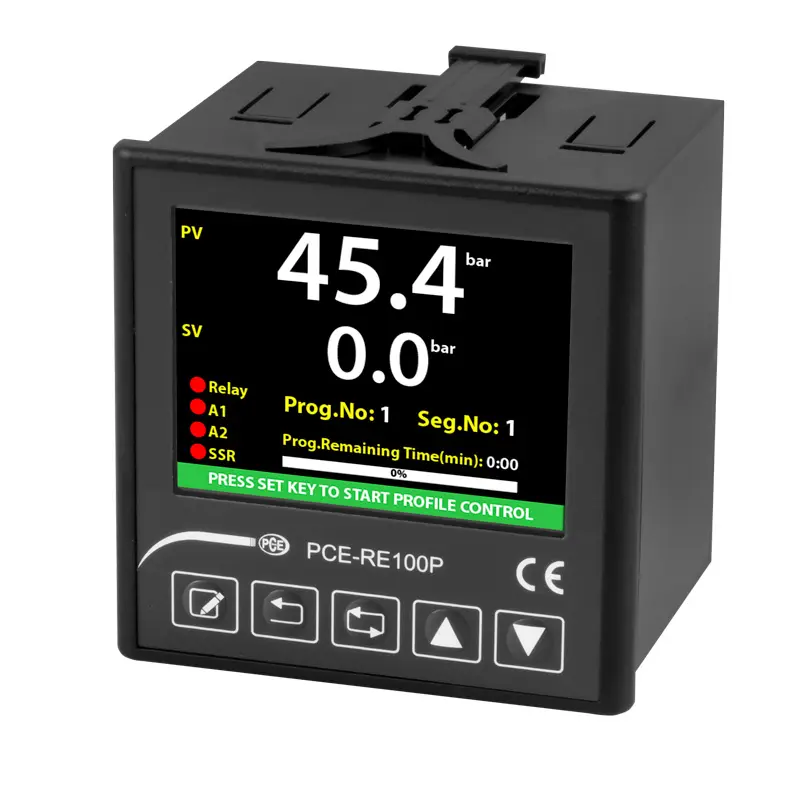

Temperaturregulator PCE-RE100P

1.004,00 DKK
1.255,00 DKK
:
4250348722058
PCE-RE100P
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Universaleingang
Relais / SSR / Analog
RS485
Leveringstid: 1 - 2 Hverdage

Beskrivelse

Universal controller
PID universal controller med forskellige kontroludgange / universel - Analog indgang /
Programkontrol / RS485-interface / 4 digitale indgange / intern sensorforsyning

Temperaturregulatoren bruges til temperatur- og processtyring. De forskellige ind- og udgange, som er monteret som standard på PID-regulatoren, gør det muligt for PID-regulatoren at blive brugt universelt. Temperaturregulatoren er udstyret med en programstyring. Op til 16 programmer, hver med 8 segmenter, kan indstilles i temperaturregulatoren. De respektive styreprogrammer kan startes og stoppes, pauses og genoptages via de fire digitale indgange. Du kan også skifte mellem programmerne.

PID'et Regulatoren er udstyret med en universel indgang, som forskellige temperatursensorer og sensorer med processignaludgang kan tilsluttes. Det store LCD-display giver løbende information om setpunkter og aktuelle værdier samt om udgangenes og den respektive styrings tilstand. programmer. Et RS485 Modbus-interface er installeret i controlleren for tilslutning til et processtyringssystem.

Funktioner

- universel indgang
- justerbar programkontrol
- 3.5" LCD-skærm
- Relæ, SSR og analog udgang
- 50 ms sample rate
- Autotune PID
- Hukommelse til flere PID'er -Parameter
- RS485 Modbus interface

Specifikationer

td>

Leveringsomfang

1 x universal controller PCE-RE100P
1 x fastgørelsesmateriale
1 x betjeningsvejledning

Downloads


Målefunktion
Termoelement input type Måling & Visningsområde Nøjagtighed
Type B  200 ... 1800 °C ±0,1 % ± 2 °C
Type E -100 ... 900 °C ±0,1 % ± 0,5 °C
Type J -100 ... 900 °C ±0,1 % ± 0,5 °C
Type K -100 ... 1300 °C ±0,1 % ± 0,5 °C
Type L -100 ... 900 °C ±0,1 % ± 1,5 °C
Type N -200 ... 1300 °C ±0,1 % ± 0,5 °C
Type R  0 ... 1700 °C ±0,1 % ± 1 °C
T yp S  0 ... 1700 °C ±0,1 % ± 1 °C
Type T -250 ... 300 °C ±0,1 % ± 0,5 °C
Type U -200 ... 400 °C ±0,1 % ± 0,5 °C

Indgangstype for modstandssensor måling & ; Visningsområde Nøjagtighed
Pt100 -200 ... 850 °C ±0,1 % ± 0,5 °C
  -100 ... 160 °C ±0,1 % ± 0,5 °C
NTC -60 ... 150 °C ±0,1 % ± 0,5 °C

Inputtype for processtrøm Måling &. ; Visningsområde Nøjagtighed
0 ... 20 mA -32768 ... 32767 ±0,1 % ±1 ciffer
4 ... 20 mA -3276.8 ... 3276.7 ±0,1 % ±1 ciffer

Inputtype mV Måling & Visningsområde Nøjagtighed
0 ... 150 mV -327.68 ... 327.67
  -32.768 ... 32.767 ±0,1 % ±20 μV

Input type processpænding Måling & Visningsområde Nøjagtighed
0 ... 5 V   ±0,1 % ±1 ciffer
1 ... 5 V   ±0,1 % ±1 ciffer
0 ... 10 V   ±0,1 % ±1 ciffer

Modstandsinputtype Måling & Visningsområde Nøjagtighed
0 ... 550 Ω   ±0,2 % ±0,1 Ω
0 ... 10 kΩ
±0,5 % ±10 Ω

Digital indgang til programstyring  Måling & Visningsområde Nøjagtighed
  5V eller 30V Start-Stop-Pause
  RI = 100 Ω Forrige program
    Næste program

Output Styrerelæ: NO/NC 250 V AC / 2 A
  Alarm 1: NO/NC 250VAC / 2A
  Alarm 2: INGEN 250 V AC / 2 A
  SSR: 0 ... 12 V / 40 mA
  mA: 0/4 .. .20mA (maks. 750 Ω)
  V : 0 ... 10 V
Strømforsyning 90 ... 250 V AC / 50/60 Hz
Strømforbrug 7 VA

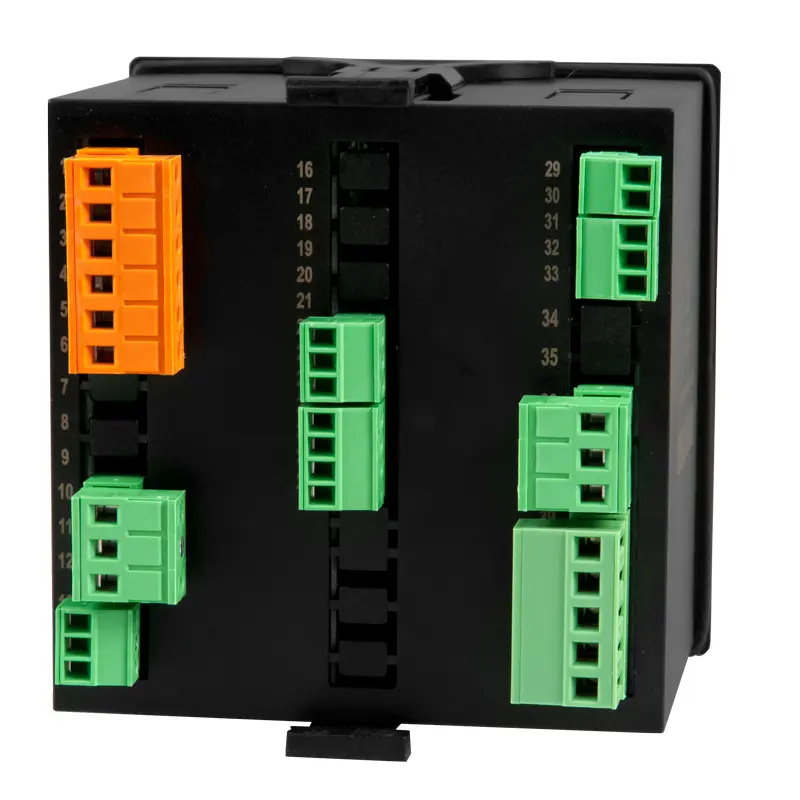

Elektrisk forbindelse 2,5 mm² via skrueterminaler
Grænseflade RS485 Modbus RTU
Driftsbetingelser 0 ... 50 °C / maks. 80 % RF
Opbevaringsforhold-25 ... 70 °C / maks. 80 % RF
Beskyttelsesgrad Forside: IP65
  Bag: IP20
Mål 96 x 96 x 81 mm
paneludskæring 92 x 92 mm
Vægt ca. 400 g
