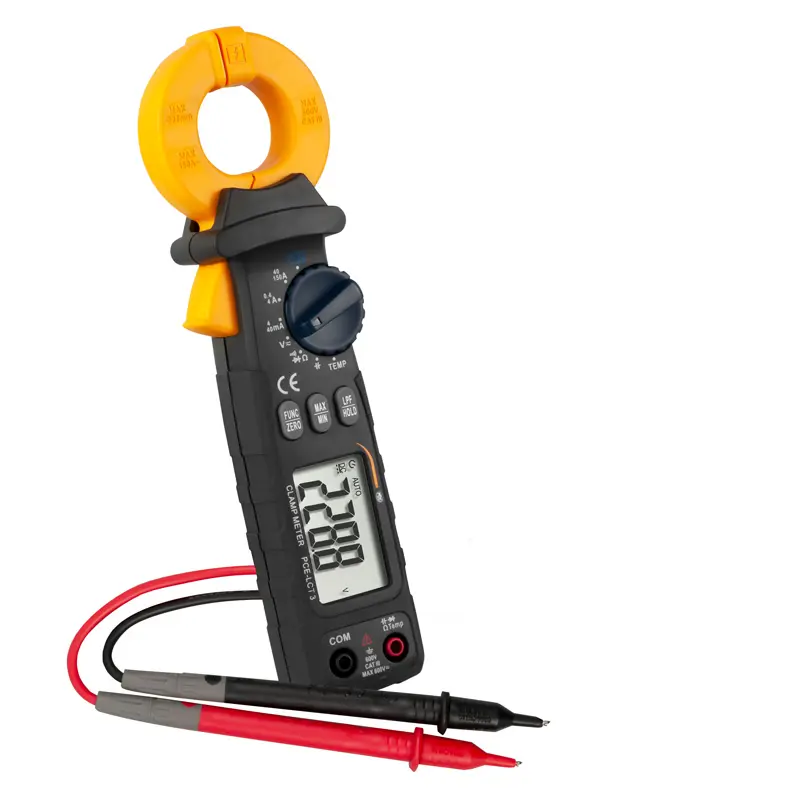

HVAC måler PCE-LCT 3

Varenr.: PCE-LCT 3

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

HVAC-måler til bestemmelse af lækstrøm / temperaturmåling med termoelement /

induktiv strømmåling op til 150 A AC / Strømspændeåbning 30 mm / mange målefunktioner

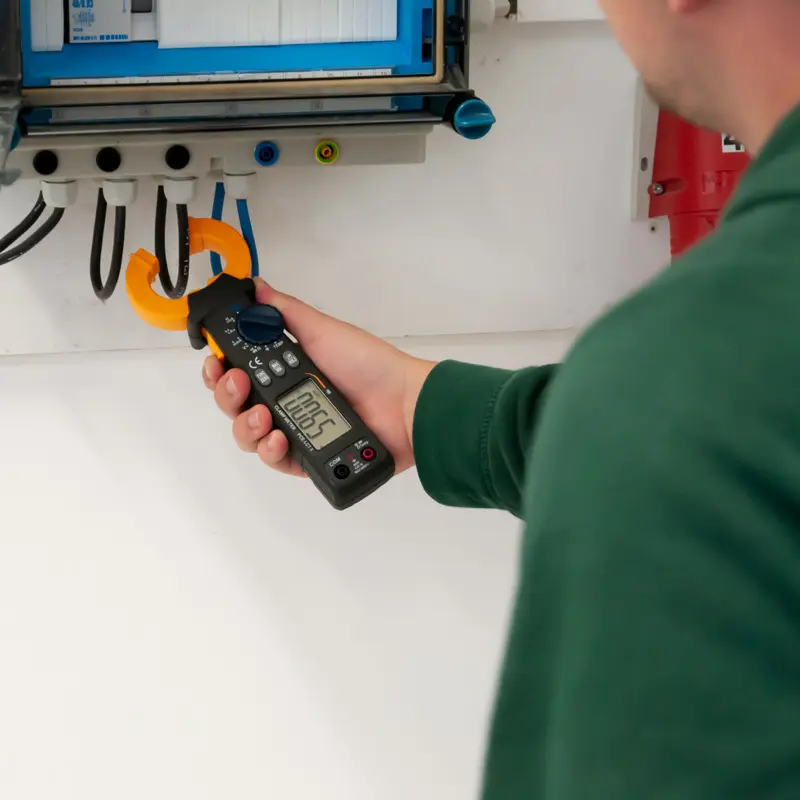

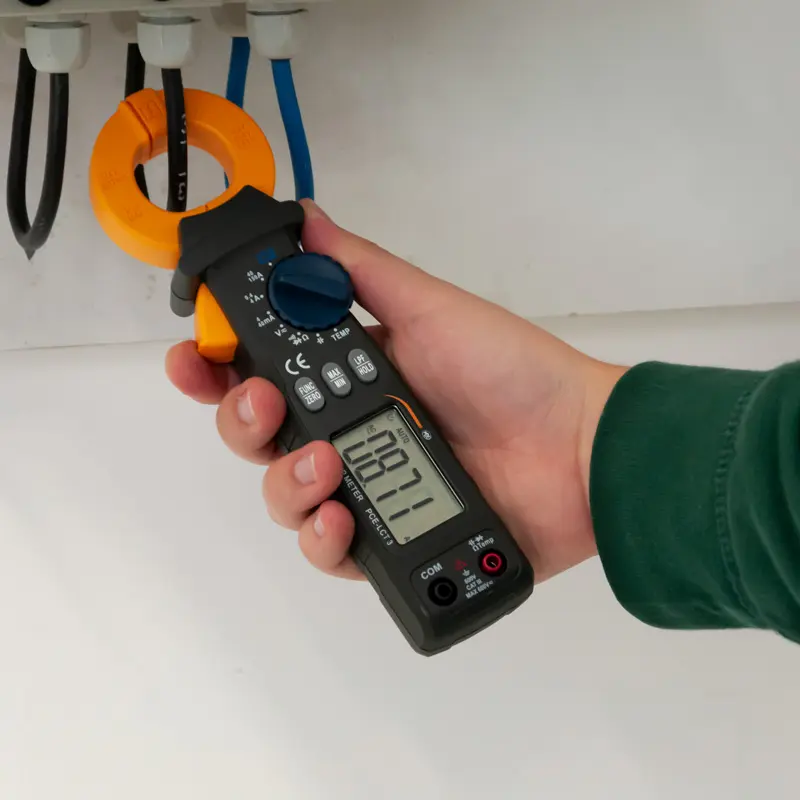

HVAC-måleren er det ideelle måleapparat til måling af lækstrømme. Dette er muliggjort af HVAC-målerens omfattende måleområde. Strømmålinger op til 150 A AC kan også udføres med HVAC-måleren. For at teste forsyningsledninger med en strøm på op til 150 A kan HVAC-måleren åbnes op til 30 mm for det tilsvarende ledningstværsnit.

Udover strømmåling kan HVAC-måleren også måle spændinger op til 600 V direkte. På grund af strøm- og spændingsmålingen er HVAC-måleren det perfekte måleapparat til at udføre målinger og analyser på f.eks. trefasede netværk. Ved hjælp af kontinuitetstesten kan VVS-måleren fx bruges til at finde forkerte ledninger i underfordelingsbokse.

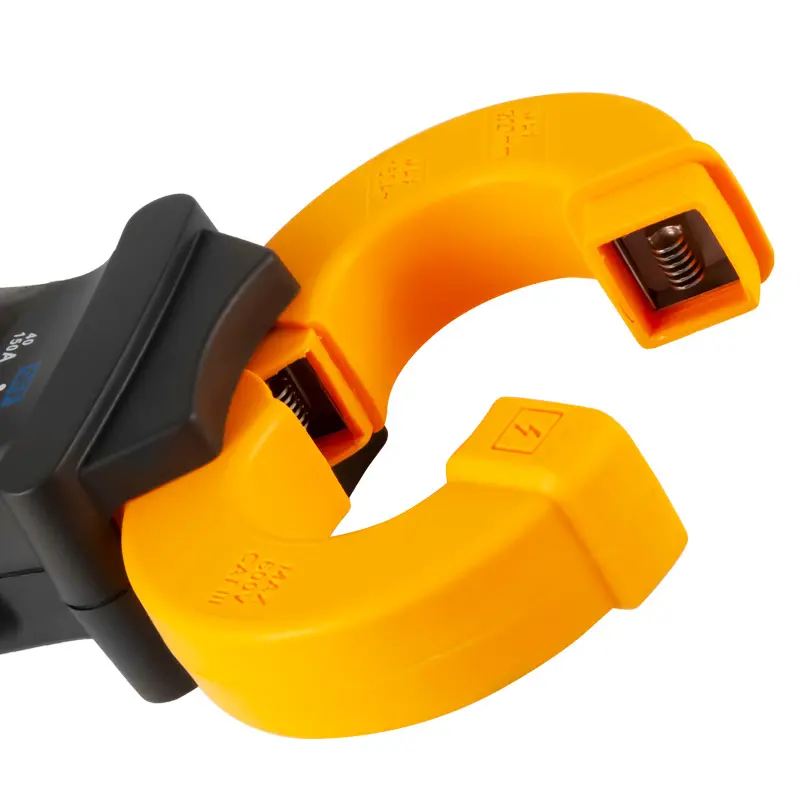

- 30 mm strømspændeåbning

- Temperaturmåling med type K termoelement

- Strømmåling op til 150 A AC

- Dækker en stor målespektrum

- Spændingsmåling op til 600 V AC/DC RMS

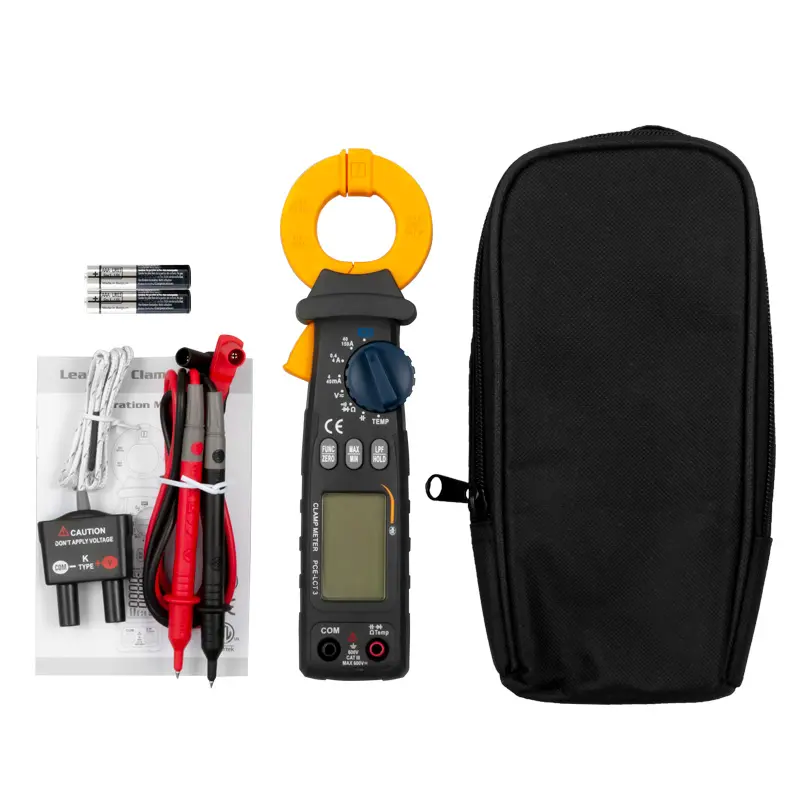

- Transporttaske til mobil brug


Målefunktion
AC-strømmåling
Måleområde	Opløsning	Nøjagtighed	Nøjagtighed
4 mA	0,001 mA	±(2% + 10 cifre)	±(3% + 5 cifre)
40 mA	0,01 mA	±(2 % + 10 cifre)	±(3 % + 5 cifre)
400 mA	0,1 mA	±(2 % + 5 cifre)	±(3 % + 3 cifre)
4 A	0,001 A	±(2% + 5 cifre)	±(3% + 3 cifre)
40 A	0,01 A	±(2 % + 10 cifre)	±(3 % + 5 cifre)
150 A	0,1 A	±(2% + 10 cifre)	±(3% + 5 cifre)
			;
Frekvensområde: 40 Hz ... 1 kHz (sinusbølge)
maksimal indgangsstrøm: 150 A AC

Målefunktion
DC-spænding
Måleområde	Opløsning	Nøjagtighed
4 V	0,001 V	±( 0, 5 % + 4 cifre)
40 V	0,01 V
400V	0,1V
600V	1 V

Indgangsimpedans: 10 MΩ
Maksimal indgangsspænding: 600 V AC/DC RMS

målefunktion
AC-spænding
Måleområde	Opløsning	Nøjagtighed
4 V	0,001 V	±(1 % + 3 cifre)
40 V	0.01V
400V	0,1V
600 V	1 V

Indgangsimpedans: 10 MΩ
maksimal indgangsspænding: 600 V AC/DC RMS
Frekvensområde: 40 Hz ... 1 kHz (sinusbølge)

Målefunktion
Modstand
Måleområde	Opløsning	Nøjagtighed
400Ω	0,1Ω	±(0,8% + 3 cifre)
4 kΩ	0,001 kΩ
40 kΩ	0,01 kΩ
400 kΩ	0,1 kΩ
4 MΩ	0,001 MΩ
40 MΩ	0,01 MΩ	±(1 % + 3 cifre)

Målespænding i åbent kredsløb: ca. 0,4 V
Overspændingsbeskyttelse: 600 V AC/DC RMS

målefunktion
Kontinuitetstest
Måleområde	Opløsning	Nøjagtighed
Bip ved <40 Ω	0,1Ω	-
	;
Overspændingsbeskyttelse: 600V AC /DC RMS

Målefunktion
Temperatur
Måleområde	Opløsning	Nøjagtighed
-20 ... 0 °C	1 °C	±(3 % + 5 cifre)
-4 ... 32 °F	1 °F
- 0 ... 400 °C	1 °C	±(1,5 % + 5 cifre)
32 ... 757 °F	1 °F
400 ... 1000 °C	1 °C	±(3 % + 5 cifre)
752 ... 1832 °F	1 °F

Overspændingsbeskyttelse: 600 V AC/DC RMS
Temperaturenøjagtigheder omfatter ikke nøjagtigheden af temperatursensorerne

målefunktion
Kapacitet
Måleområde	Opløsning	Nøjagtighed
40, 00 nF	0,01 nF	±(3 % + 8 cifre)
400.0 nF	0.1 nF	;
4.000 µF	0,001 µF
40,00 µF	0,01 µF
400,0 µF	0, 1 µF
4.000 mF	0,001 µF
40,00 mF	0,01 µF

Overspændingsbeskyttelse: 600 V AC/DC RMS

målefunktion
Diode test
Måleområde	Opløsning	Nøjagtighed
3,2V td>	0,001V	-
;
Overspændingsbeskyttelse: 600 V AC/DC RMS
Testspænding: 3,2 V
Fremstrøm: 1 mA
Den nøjagtigheder henviser til følgende U Omgivelsesforhold: 23 ± 5 °C og <75 % RF

Generelle specifikationer
maksimal strømspændeåbning	30 mm
Automatisk nedlukning	efter 30 minutter, kan deaktiveres
Strømforsyning	2 x 1,5 V AAA-batteri
Målehastighed	3 målinger pr. sekund
Vis ved overspænding	"OL"
maksimal visning	4000

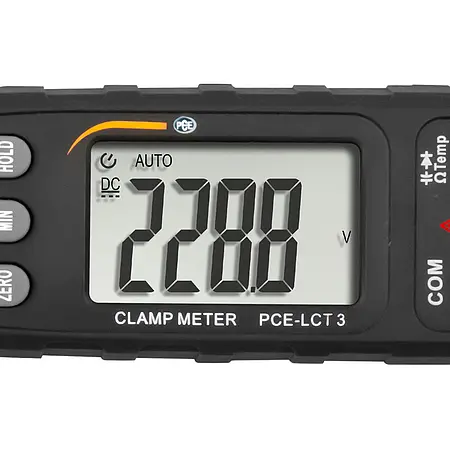

Skærm	LC-skærm
max arbejde Højde	2000 m
Temperaturkoefficient	0,1 x nøjagtighed x °C*
Driftsforhold	18 ... 28 °C
Opbevaringsforhold	-10 ..50 °C
Mål	213 x 62 x 38 mm
Vægt	ca. 238 g med batterier

*Temperaturen er et resultat af forskellen mellem temperaturen i driftsbetingelserne og den aktuelle omgivende temperatur.

Eksempel:
Er den aktuelle omgivende temperatur højere end driftsbetingelsernes temperatur
(50 °C (nuværende omgivelsestemperatur)) - (40 °C (temperatur for driftsbetingelser)) = 10 °C
Er den aktuelle omgivelsestemperatur lavere end temperaturen for driftsbetingelserne
(0 °C (temperatur for driftsbetingelser)) - (-5 °C (nuværende omgivende temperatur)) = 5 °C
