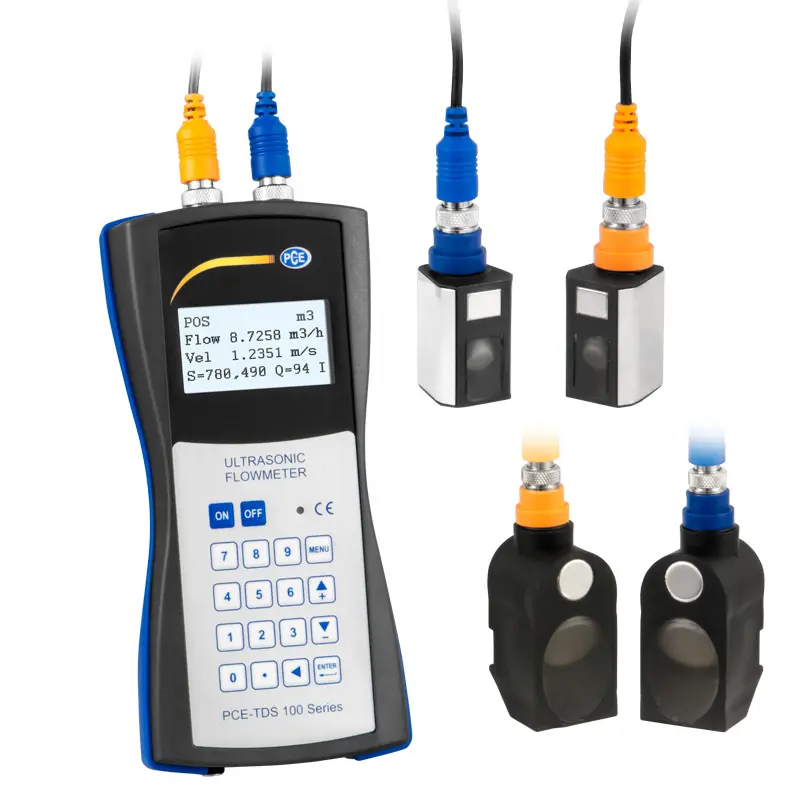

Ultralydsflowmåleren er påkrævet til en kontrolmåling eller til hurtigt at bestemme flowet i en rørledning og er derfor et transportabelt/let at installere målesystem. Ultralydsflowmåleren fungerer efter transittidsforskelmetoden. Flowmålerens måleprincip er ret simpelt.
At måle et rør med flowet i en vinkel tager kortere tid end at måle mod flowet. Jo stærkere strømmen bliver, jo længere tid har du brug for mod den, og jo hurtigere går du med den. Forskellen mellem strømningstiderne med strømmen og imod den afhænger direkte af flodens strømningshastighed. Flowmåleren bruger denne effekt til at bestemme flowhastighed og flow.

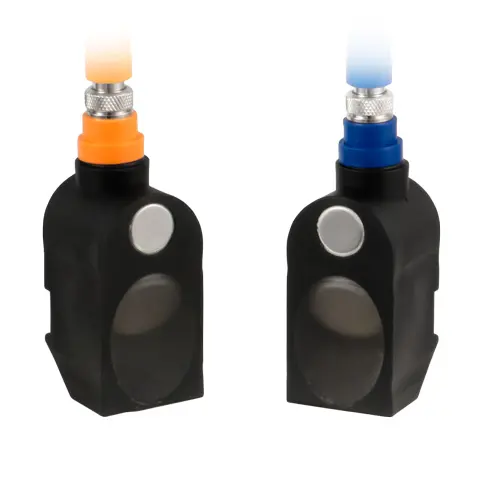

Elektro-akustiske omformere ("piezoeffekt") sender og modtager korte ultralydsimpulser gennem mediet, der strømmer i røret. Transducerne er forskudt i længderetningen på begge sider af målerøret. De ikke-destruktive sensorer placeres på røret og fastgøres f.eks. med et kabelbinder. Inden for kort tid viser displayet flowhastigheden. Ultralydsflowmåleren kan bruges til målinger på metalrør, plastrør eller gummiledninger.
Væsker, der kan måles
Acetat, acetone, alkohol, ammoniak, anilin, benzen, butyrat, chloroform, ethanol, ethylalkohol, ether, ethylether, ethylenglycol, freon R12, benzin, glycerin, glycol, isobutanol, isobutan, isopentan, petroleum, hørfrøolie, methanol, methylalkohol, motorolie, dieselolie , Jordnøddeolie, Paraffinolie, Pentan, Petroleum, 1- Propanol, Kølemiddel, Smøreolie, Silikoneolie, Transformerolie, Trichlorethylen, 1,1,1 - Trichlorethan, Terpentin, Destilleret Vand, Havvand.
| Håndholdt måleområde | -32 ... +32 m/s | |
| Opløsning | 0,0001 m/s | |
| Nøjagtighed for DN ≥ 50 mm: for DN < 50 mm: |
±1,5 % af læsning ±3,5 % af læsning |
|
| Reproducerbarhed | ±1,0 % af læsning | |
| Medier | Alle væsker med en urenhed < 5 % og en flowhastighed>0,03 m³/h
|
|
| Flowenheder | Kubikmeter [m³]
|
|
| Indstilling af tid | pr. dag [/d]
|
|
| Datalogger | 1800 målepunkter | |
| Grænseflade | USB (til online måling og udlæsning af den interne hukommelse) | |
| Beskyttelse | IP 52 | |
| Strømforsyning | 3 x AA NiMH genopladelige batterier / 2100 mAh (12 timers driftstid, når fuldt opladet) 100 … 240 V AC 50/60 Hz |
|
| Mål | 214 x 104 x 40 mm | |
| Vægt | 450 g | |
| Sensor | Nominel størrelse DN 15 … 100, 20 … 108 mm Nominel størrelse DN 50 … 700, 57 … 720 mm |
|
| Temperaturvæske | -30 … 160 °C | |
| Mål | 45 x 30 x 30 mm | |
| Vægt | 75 g | |
| ; |
DAkkS-kalibreringscertifikat påkrævet for flowmåleren, der bekræfter sporbarhed til nationale teststandarder.
- 3-punktskalibrering, med en rørdiameter
Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.
Standard sonde TDS-M1
- Temperaturområde: 160°C
- til rør størrelser fra 50 mm ... 700 mm
- Mål: 60 x 45 x 45 mm
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til den håndholdte enhed!
Software til programmering, læsning og arkivering af måledata. Softwarekittet består af interfacekablet og software-cd'en.
- Software inkl. datakabel til PCE-TDS 100H og PCE-TDS 100HS
Ultralydskoblingsgelen sikrer god transmission af ultralydsbølgerne og dermed høj nøjagtighed og reproducerbarhed. Ultralydskoblingsgelen er velegnet til applikationer inden for måling af vægtykkelse og ikke-destruktiv materialetestning (NDT).
- Kan bruges mellem -10 .. 80 °C
- Indhold: 100ml
Flowsensorer til DN300 ... DN6000 / Medietemperatur -30 ... 160 °C velegnet til ultralydsflowmåler PCE-TDS 100H/HS
- til rørstørrelser: 300 mm ... 6000 mm
On-Rail flowsensor til 50 ... 720 mm rørdiameter / temperaturer op til 160°C egnet til PCE-TDS 100H og PCE-TDS 100HS .
- til rørstørrelser 50 mm ... 720 mm
- medium temperatur 0 ... 160 °C
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til håndsættet!
On-Rail flowsensor til 20 ... 108 mm rørdiameter / temperaturer op til 160°C egnet til PCE-TDS 100H og PCE-TDS 100HS .
- til rørstørrelser 20 mm ... 108 mm
- mellemtemperatur 0 ... 160 °C
- følere på undersiden magnetisk
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til håndsættet!
Flowsensor til 20 ... 100 mm rørdiameter / temperaturer op til 160°C egnet til PCE-TDS 100H og PCE-TDS 100HS.
- til rørstørrelser 20 mm ... 100 mm
- mellemtemperatur 0 ... 160 °C
- mål: 90 x 85 x 24 mm
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til den håndholdte enhed!
