EVSE måleapparat / EVSE tester til ladestation PCE-EVSE 300

Varenr.: PCE-EVSE 300
Topseller
3.169,00 DKK
3.961,25 DKK
4250348727541
PCE-EVSE 300
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Leveringstid: 1 - 2 Hverdage
EVSE adapter til ladestik type 1 og 2 / PP og CP simulering /
Schuko-stikkontakt / direkte accept af alle forbindelser via laboratoriestik

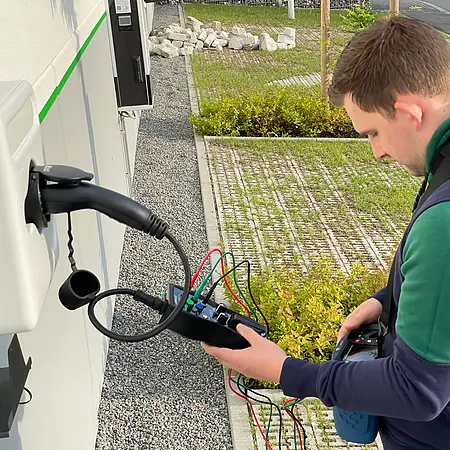

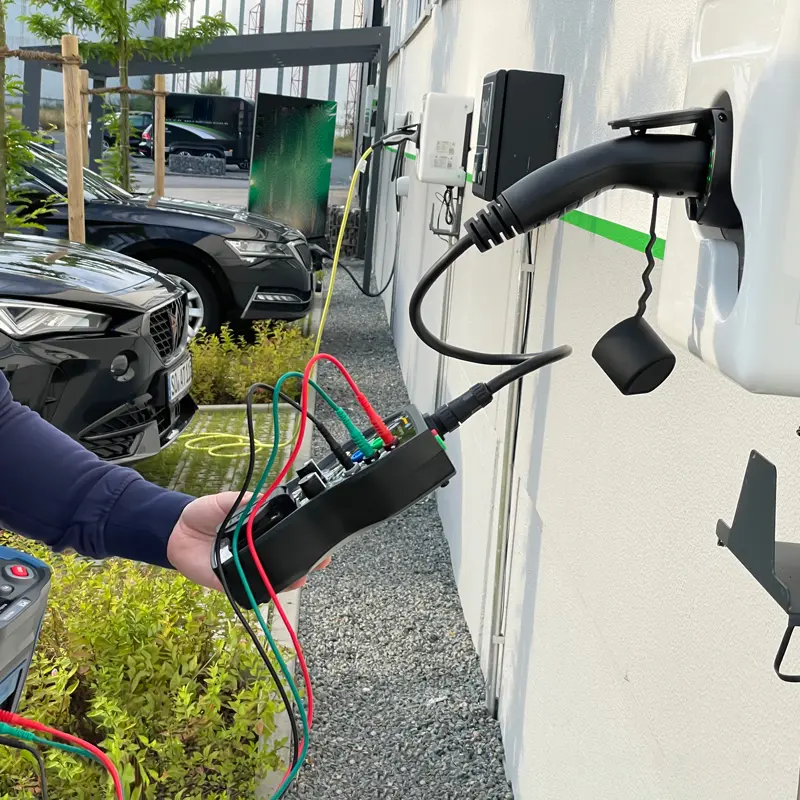

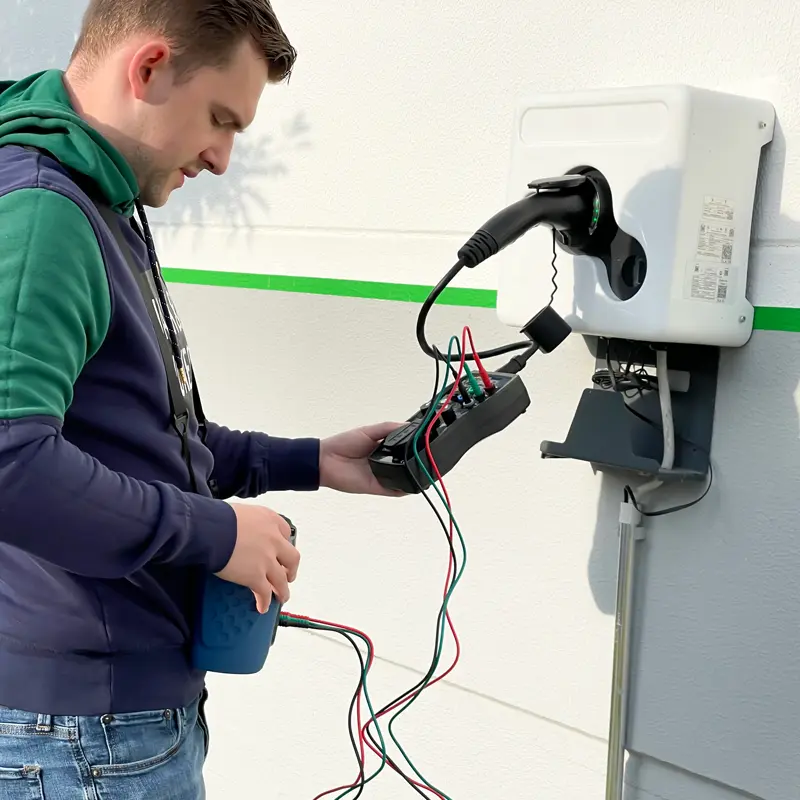

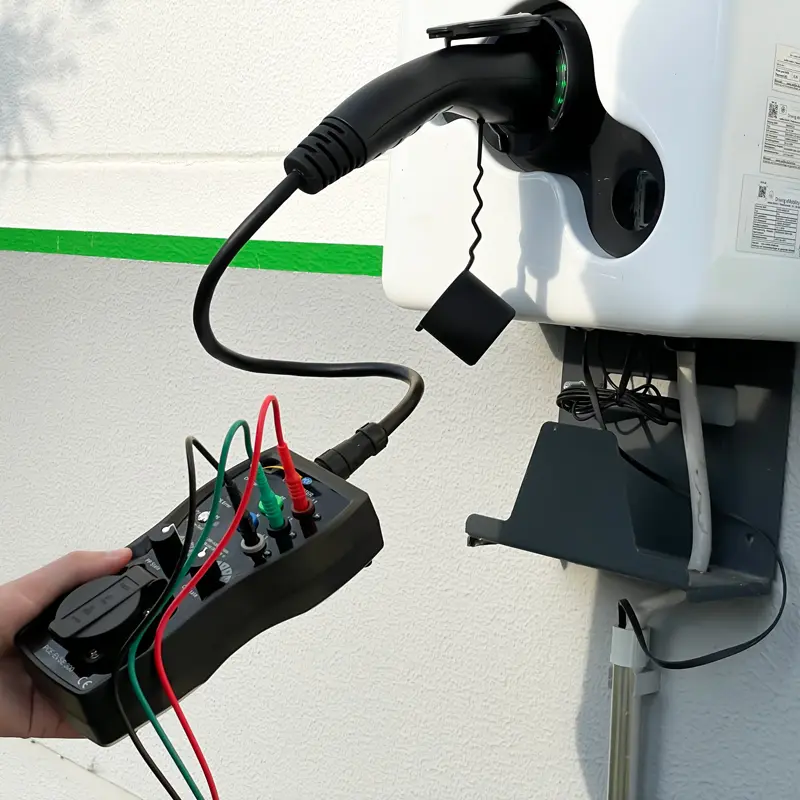

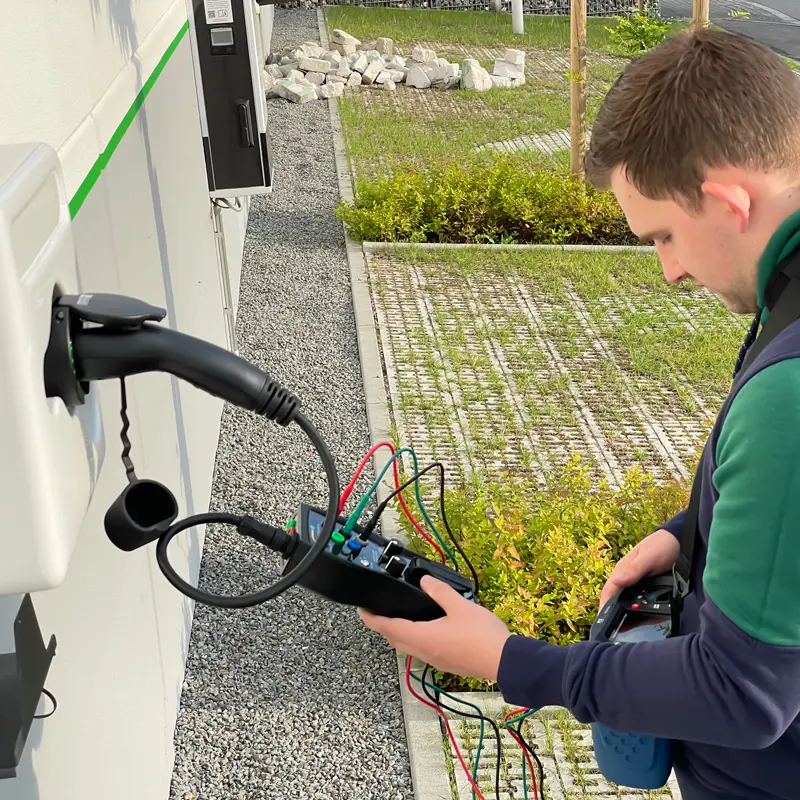

Elektrisk mobilitet spiller en stadig vigtigere rolle. Et vigtigt punkt er ladestationerne til elbiler. Der kræves specielle måleapparater til at kontrollere de fast installerede ladestationer, også kendt som vægbokse, for at kontrollere funktionen, beskyttelsesanordningerne og isoleringen. Måleapparater er ofte allerede tilgængelige til at udføre de nødvendige målinger. Der kræves derfor en adapter, så måleapparatet kan tilsluttes ladestationen.

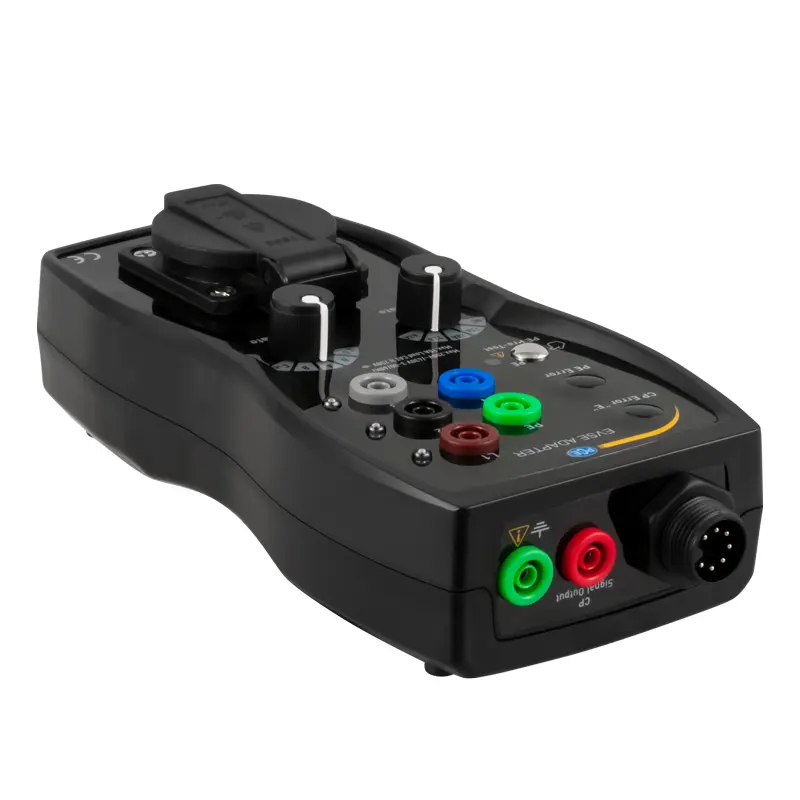

EVSE-adapteren / testadapteren til ladestationer er specielt designet til denne applikation og har allerede et stort antal funktioner. Alle linjer, der forlader ladestationen, udsendes individuelt via laboratoriestik. Således kan alle ledninger aflyttes via EVSE-adapteren. Dette gør det muligt at kontrollere ladestationen for isolering ved hjælp af EVSE-adapteren. EVSE-adapteren har en Schuko-stikforbindelse. RCD-testeren kan bruges til at kontrollere fejlstrømsenheden

I et ladekabel er der ikke kun forsyningsledningerne til at oplade et elektrisk køretøj, men også to grænseflader. Det elektriske køretøj kommunikerer med ladestationen via CP-linjen (Control Pilot) og kommunikerer den aktuelle status for det elektriske køretøj. PP-linjen (nærhedsstikket) bruges til kommunikation mellem det tilsluttede ladekabel og ladestationen/ladesøjlen. Ladekablet kan således fortælle ladestationen, hvor mange ampere den kan lades med. For at teste begge funktioner er EVSE-adapteren udstyret med passende simulatorer.

- CP og PP simulering

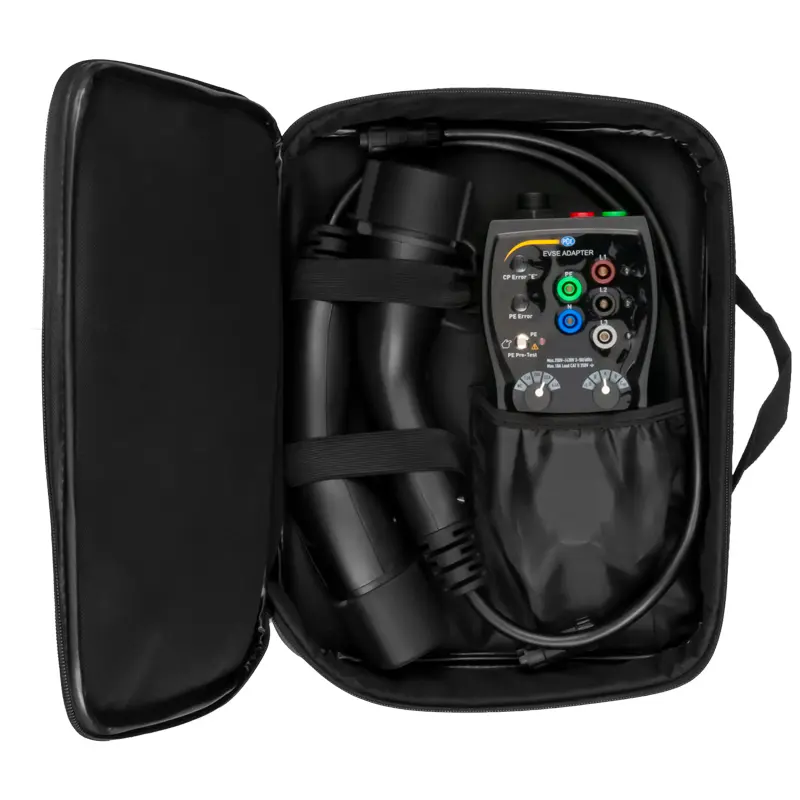

- Transporttaske medfølger i leveringsomfanget
- direkte tilslutning til wallboxes
- Adapter med ladestik type 1 og type 2
- beskyttelsesledertest
- integreret sikkerhedsstik

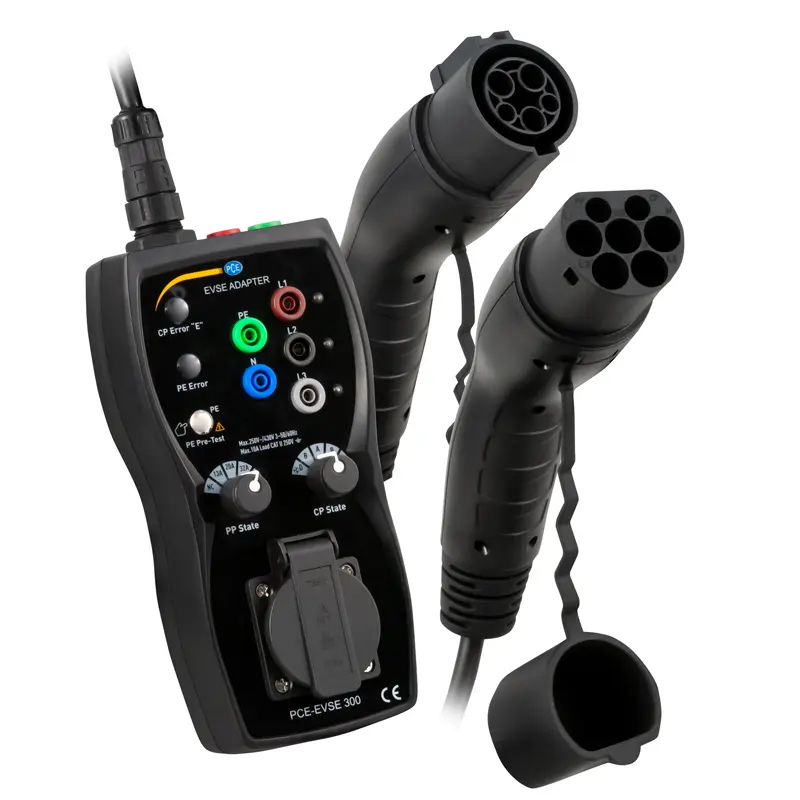

1 x PCE-EVSE 300 EVSE-adapter til ladestationer

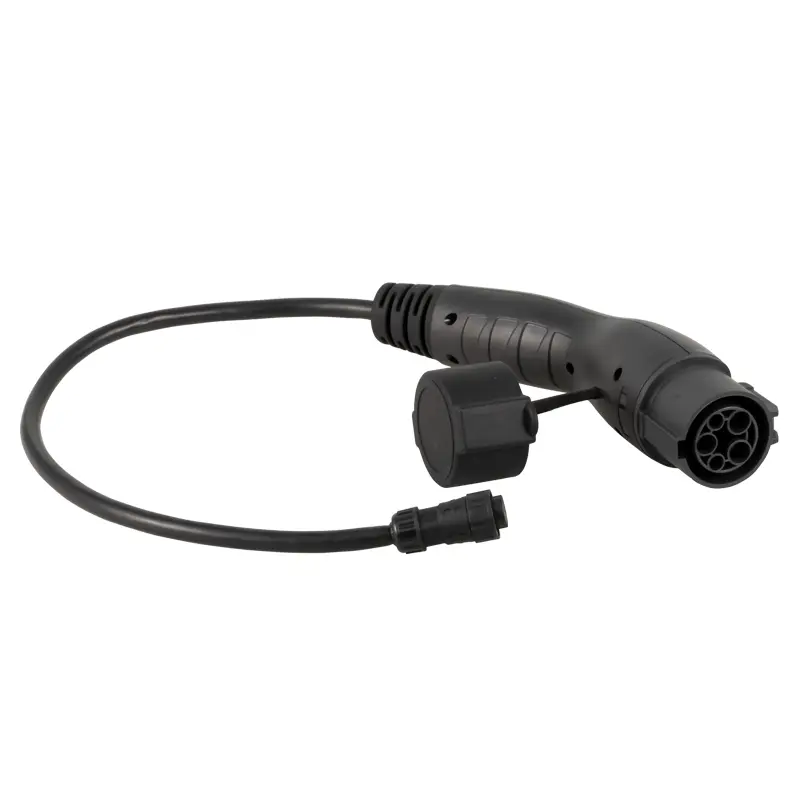

1 x ladekabelstik type 1
1 x ladekabelstik type 2
1 x transporttaske
1 x brugervejledning

Ja
Ja
Ingen
Ingen
Ja
Ingen
Ja
Ja
Ingen
Ja
Ingen
Ingen
Ingen
Ingen
håndsæt
109 mm
277 mm
63 mm
1000 g

Funktioner
PE-test (beskyttelsesleder) til stede, fejl
PP-simulering (kodning af ladekabel) åben, 13 A, 20 A, 32 A, 63 A
CP-simulering (kommunikationslinje)   A, B, C, D, fejl
Output (kun til testformål )
måleforbindelser L1, L2, L3, N, PE
  maks. 250 / 430 V AC, 10 A
  Laboratorium stik
Schuko-forbindelse maks. 250 V AC, 10 A
Sikring fra Schuko-forbindelse Sikring F 10 A / 250 V, 5 x 20 mm
CP-signaludgang ± 12 V PWM

Andre specifikationer
Indgangsspænding 1 fase: 250 V AC / 3 fase 430 V AC ,
  50/60 Hz, maks. 10 A

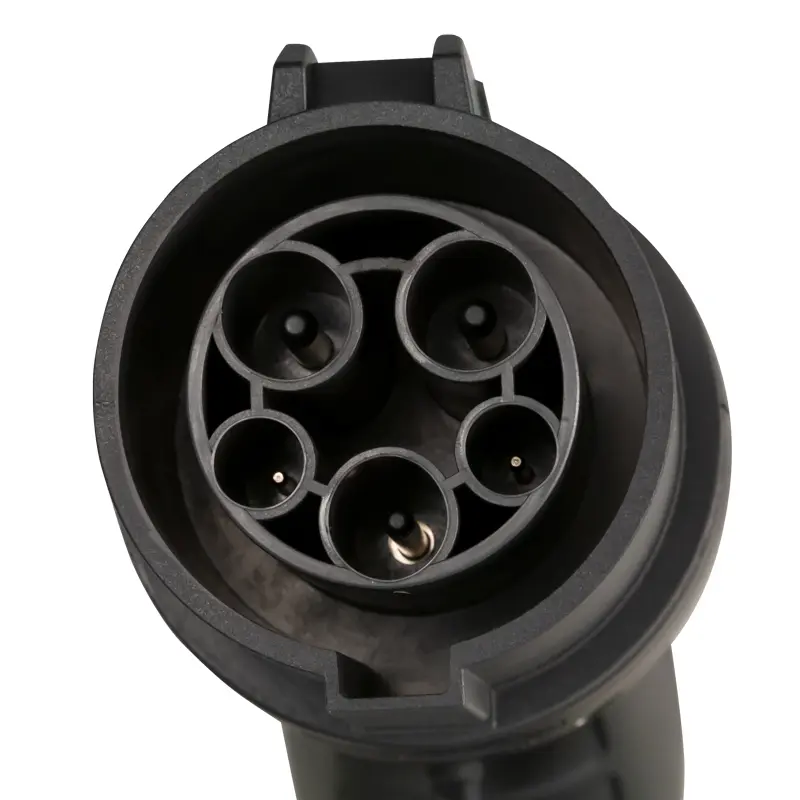

Type 1 ladekabelstik AC-opladningstilstand 3, kompatibel med IEC62196-1
&nb sp; Type-1 eller SAE J1772 med køretøjsforbindelse
  ; (Type 1, 5 ben, 1-faset)

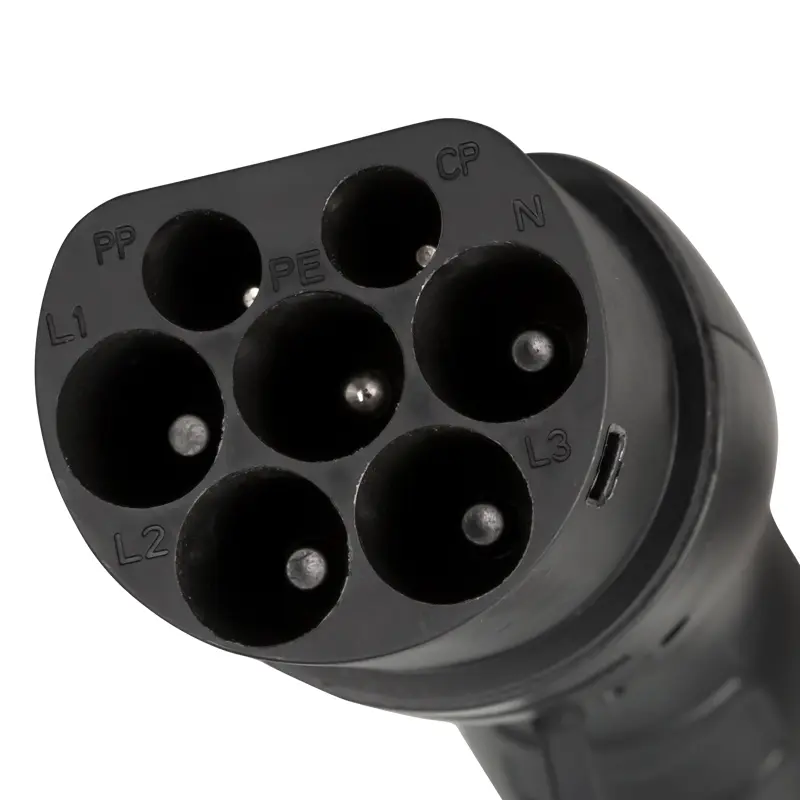

Type 2 ladekabelstik AC-opladningstilstand 3, kompatibel med IEC62196-2
  Type 1 eller SAE J1772 med køretøjsforbindelse
  (type 2, 7 ben, 3-faset)

Målekategori CAT II 300 V
Beskyttelsesklasse IP54
Forureningsgrad 2
Driftsbetingelser 0 ... 40 °C, 10 ... 85 % r. F., ikke-kondenserende
Opbevaringsforhold -10 . .. 50 °C, 10 ... 60 % r. F., ikke-kondenserende
Maksimal arbejdshøjde maks. 2000m
Mål (kun håndholdt) 277 x 109 x 63 mm
Vægt ca. 1 kg
