VVS-spændingsmåler PCE-CM 3

Varenr.: PCE-CM 3

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

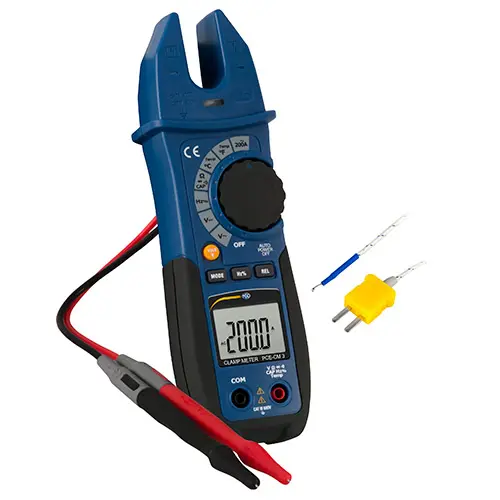

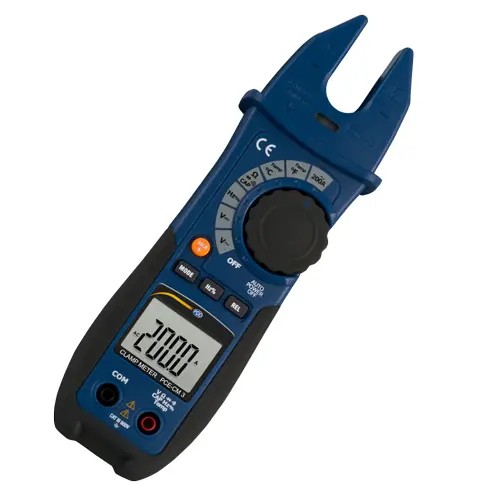

HVAC-spændingsmåler PCE-CM 3

Gaffelstrøm klemme op til 200 A AC / AC/DC spændingsmåling / simpel strømmåling /

LC-display / kontinuitetstest / termometer

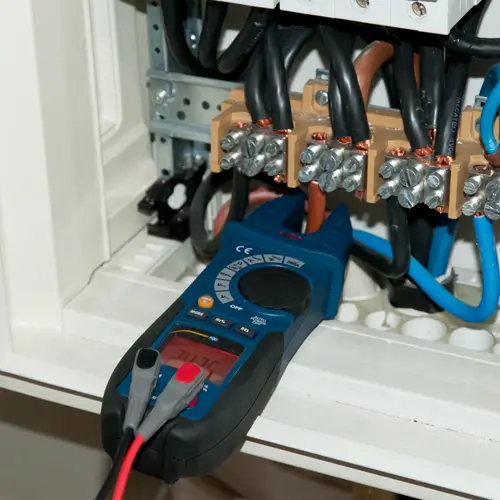

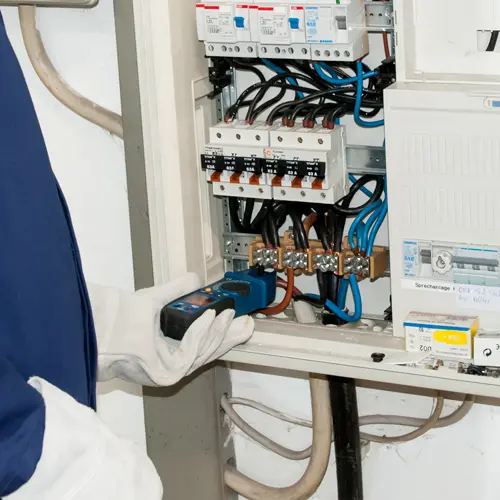

PCE-CM 3 gaffelstrømklemmen bruges til hurtige og nemme AC-strømmålinger. For at måle strømmen placeres gaffelstrømklemmen over den strømførende leder. PCE-CM 3 gaffelstrømklemmen er særligt velegnet til måling af vekselstrøm i fordelinger og hvor som helst kredsløb må ikke afbrydes. Strømmåleområdet strækker sig fra 0 ... 200 A. Ud over strømmåling kan strømtangen bruges til at måle DC- og AC-spændinger op til 600 V, modstande, kapacitanser og temperaturer. Aflæsningerne vises på det oplyste display på gaffelstrømklemmen.

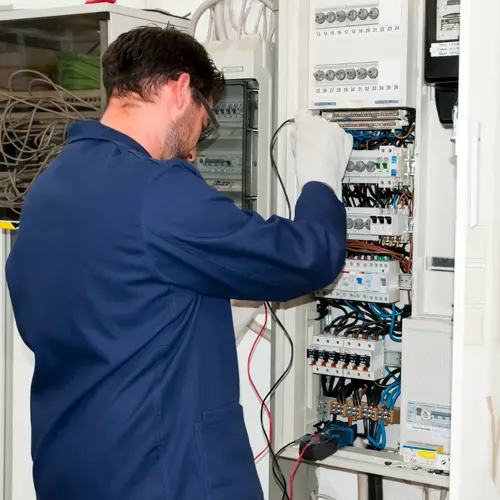

De kompakte mål og den lave vægt kendetegner denne spændemåler samt det robuste hus. Dette gør PCE-CM 3 gaffelstrømklemmen til den perfekte ledsager for installatører og serviceteknikere.

- HVAC-måleapparat op til 200 A

- kompakte mål

- robust plasthus

- multimeterfunktioner

- batteridrift

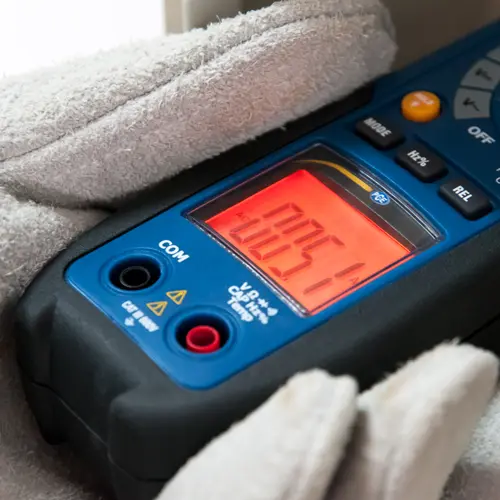

- baggrundsbelyst LCD

Diode

DC-spænding
Måleområde	Opløsning >		Nøjagtighed
4 V DC		1 mV	±(1,2 % af mv + 2 cifre)
40 V DC	10 mV	± (1,5 % af læsning + 2 cifre)
400 V DC	100 mV	±(1,5 % af læsning + 2 cifre)
600 V DC	1 V	±(2 % af mv + 2 cifre)
		;
Indgangsimpedans	10 MΩ
Overspændingsbeskyttelse	600 V DC
	600VAC RMS

AC-spænding
Måleområde	Opløsning	Nøjagtighed
4 V AC	1 mV	±(1,5 % af Mw + 5 cifre)
40 V AC	10 mV		±(1,5% af læsning + 2 cifre)
400 V AC	100 mV	±(1,5 % af læsning + 2 cifre)
600VAC	1V	±(2 % af læsning + 2 cifre)

Indgangsimpedans	10 MΩ
Overspænding beskyttelse	600 V DC
	600 VAC RMS
Frekvensområde	50 ... 400 Hz

AC
Måleområde	Opløsning	Nøjagtighed
200 A AC	100 mA	±(3,0 % af Mw + 5 cifre)
Overbelastningsbeskyttelse	200 A AC
Frekvensområde	50 ... 60 Hz

Modstand
Måleområde	Opløsning	Nøjagtighed
400Ω	0,1 Ω	±(1 % af læsning + 4 cifre)
4 kΩ	1 Ω	±(1, 5 % af læsning + 4 cifre)
40 kΩ	10 Ω	±(1,5 % af læsning + 4 cifre)
400 kΩ		100 Ω	±(1,5 % af læsning + 4 cifre)
4 MΩ	1 kΩ	±(2,5 % af Mw + 4 cifre)
40 MΩ	10 kΩ	±(3,5% af læsning + 4 cifre)

Overspændingsbeskyttelse	250 V DC
	250 AC RMS	;

Frekvens
Måleområde	Opløsning	Nøjagtighed
40 Hz	0,01 Hz		±(1 % af mv + 2 cifre)
400 Hz	0,1 Hz	±(1,2 % af Mw + 2 cifre)
4 KHz	1 Hz	±(1,2% af læsning + 2 cifre)
40 KHz		10 Hz	±(1,2 % af læsning + 2 cifre)
400 KHz	100 Hz	±(1,2 % af mv + 2 cifre)
10 MHz	1 KHz		±(1,2% af læsning + 2 cifre)

Inputfølsomhed	10 mV RMS
Overspændingsbeskyttelse	300 V DC
	300 AC RMS

Driftscyklus
Måleområde	Opløsning	Nøjagtighed
0,1 % ... 99,9 %	0,1 %	±1,2 % af Mw ± 2 cifre

Inputfølsomhed	1 V RMS
Pulsbredde	> 100 µs, <100 ms
Overspændingsbeskyttelse		300V DC
	300 AC RMS
		;
Termoelementforbindelse	Type K-forbindelse med adapter

Kapacitet
Måleområde	Opløsning	Nøjagtighed
4 nF	0,1 nF	±(5 % af Mw + 20 cifre)
40 nF	1 nF	±(3 % af læsning + 5 cifre)
400 nF		10 nF	±(3 % af mv + 5 cifre)
4 µF	100 nF	±( 3 % af læsning + 5 cifre)
40 µF	1 µF		±(3 % af læsning + 5 cifre)
100 µF	10 µF	±(3 % af læsning + 10 cifre)

Overspændingsbeskyttelse	250 V DC
	250 AC RMS

Tjekfunktion	Tjek tilstand	Skærm td>
Diodetest	Teststrøm: 0,5 mA Blokerende spænding: 1,5 V	Diode fremadspænding
Kontinuitetstest	Åbne kredsløbsspænding 0,5 V	Støj, når modstand < 50 Ω

Overspændingsbeskyttelse	250 V DC 250 AC RMS

Temperature
Måleområde	Opløsning	Nøjagtighed
-20 ... 760 °C	0,1 °C	±(3 % v. Mw + 5 °C)
	1 °C
4 ... 1400 °F	0,1 °F	±(3 % af mv + 8 °F)
	1 °F
	;
Overspændingsbeskyttelse	250V DC
	250 AC RMS

Tjekfunktion	Tjek tilstand	Skærm
Diodetest	Teststrøm: 0,5 mA	Fremspænding af
	blokeringsspænding: 1,5V
	;
Kontinuitet	Åbne kredsløbsspænding 0,5 V	Støj når
		Modstand < 50 Ω

Overspændingsbeskyttelse	250 V DC
	250 AC RMS

Generelle tekniske specifikationer
tangåbning	ca. 17 mm
Skærm	4000-cifret LCD med baggrundsbelysning
Kontinuitetstest	Støj ved modstand < 50 Ω
Teststrøm	ca. 0,5 mA
åben kredsløbsspænding	< ; 2 V DC
Batteriindikator	Batteri symbol, når batterispændingen er lav
Skærmens måleområde er overskredet	OL vises på skærmen
Opdateringshastighedsvisning	3 Hz
Temperatursensor	Termoelement type K
Indgangsimpedans	10 MΩ
Driftsforhold	5 ... 40 °C / 80 % RH ikke-kondenserende
Opbevaringsbetingelser	- 20 ... 60 °C / 80 % RH ikke-kondenserende
Operationshøjde	< 2000 m
Strømforsyning	2 x 1,5 V AAA-batteri
Automatisk nedlukning	30 minutter
Sikkerhedsbetingelser	IEC1010-1 (2001) CAT II 1000 V CAT III 600 V
Forureningsgrad	2
