VDE tester PCE-EVSE 300

Varenr.: PCE-EVSE 300

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

VDE tester til ladestik type 1 og 2 / PP- og CP-simulering /

Schuko-stikkontakt / Direkte accept af alle forbindelser via laboratoriestik

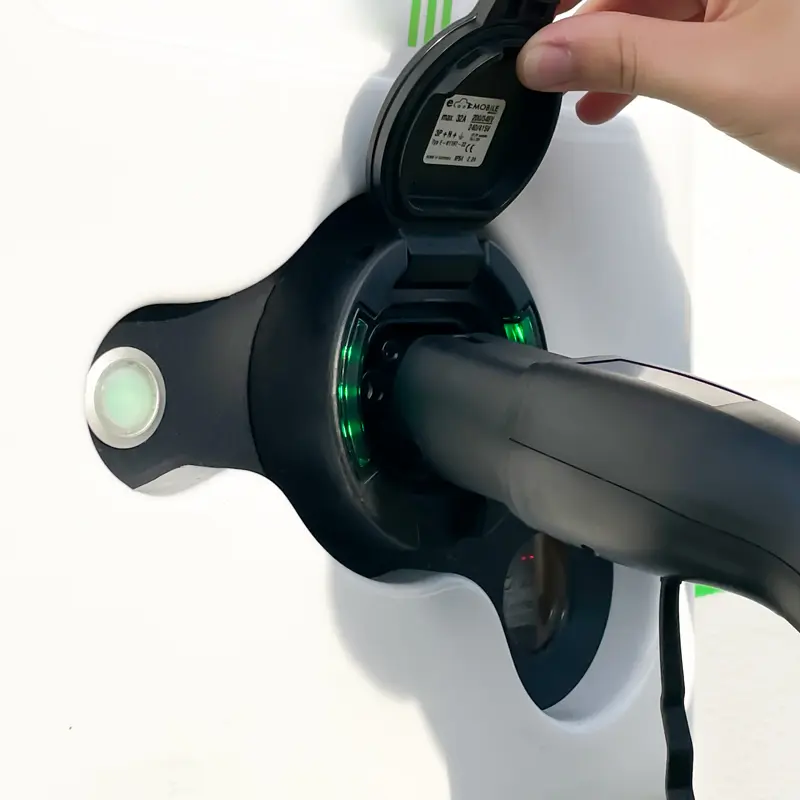

Elbiler spiller en stadig vigtigere rolle. Et vigtigt punkt er ladestationerne til elbiler. Der kræves specielle VDE testere til at kontrollere de permanent installerede ladestationer, også kendt som ladestandere, for at kontrollere funktionen, beskyttelsesanordningerne og isoleringen. Der er ofte allerede VDE testere til at udføre de nødvendige målinger. Der kræves derfor en adapter, så måleapparatet kan tilsluttes ladestationen.

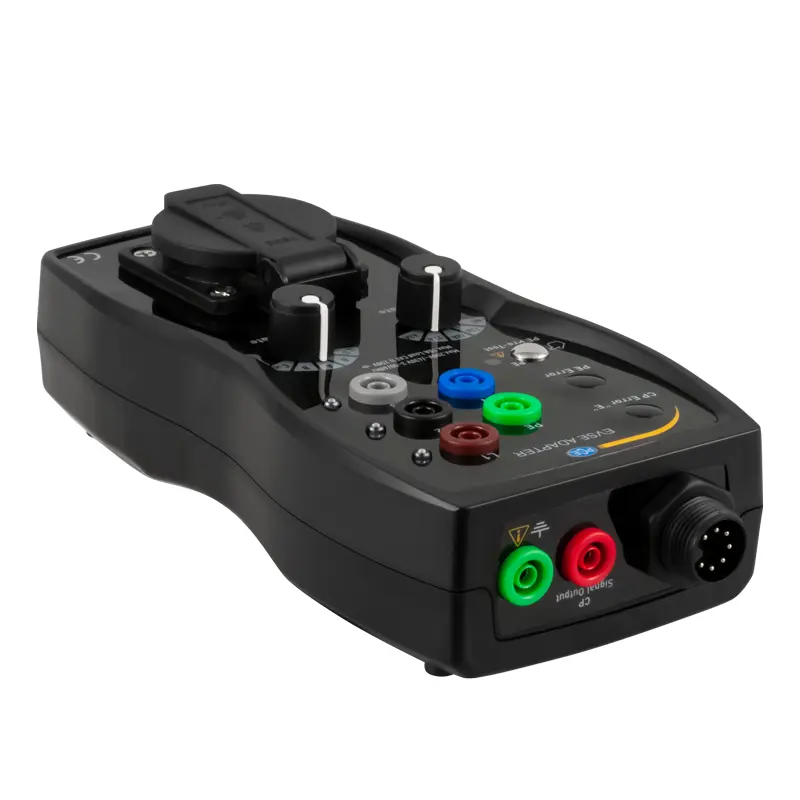

VDE testeren er specielt designet til denne applikation og kommer allerede med et stort antal funktioner. Alle wlinjer, der forlader ladestationen, udsendes individuelt via laboratoriestik. Det betyder, at alle linjer kan aflyttes via VDE testeren. Dette gør det muligt at kontrollere ladestationen for isolering ved hjælp af EVSE-adapteren. EVSE-adapteren har en Schuko-stikforbindelse. VDE-testeren kan bruges til at kontrollere fejlstrømsenheden

I et ladekabel er der ikke kun forsyningsledningerne til at oplade et elektrisk køretøj, men også to grænseflader. Det elektriske køretøj kommunikerer med ladestationen via CP-linjen (Control Pilot) og kommunikerer den aktuelle status for det elektriske køretøj. PP-linjen (nærhedsstikket) bruges til kommunikation mellem det tilsluttede ladekabel og ladestationen. Ladekablet kan således fortælle ladestationen, hvor mange ampere den kan lades med. For at teste begge funktioner er VDE-testeren udstyret med passende simulatorer.

- CP og PP simulering

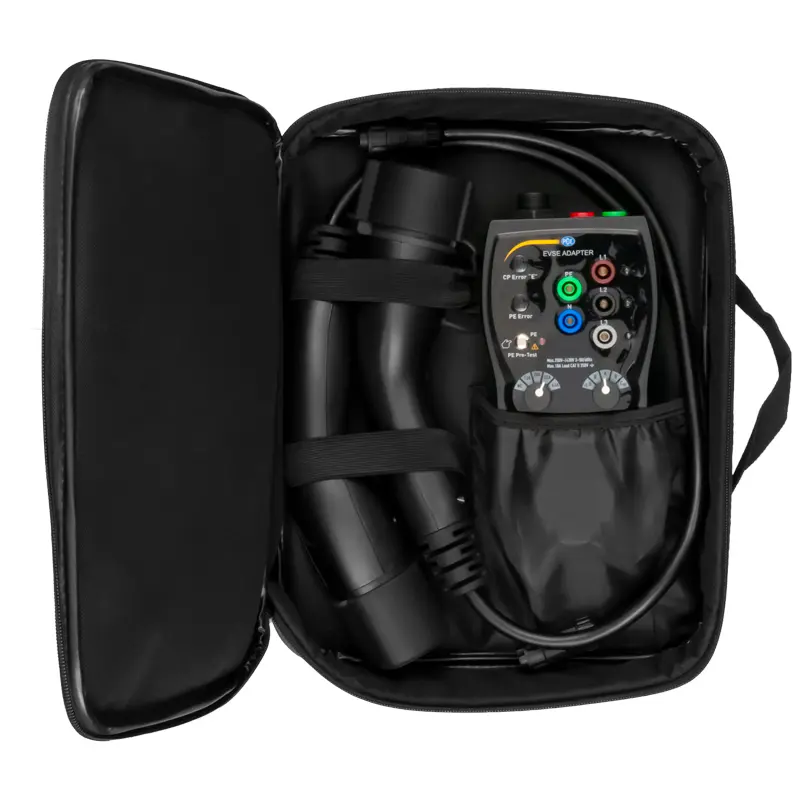

- Transporttaske medfølger i leveringsomfanget

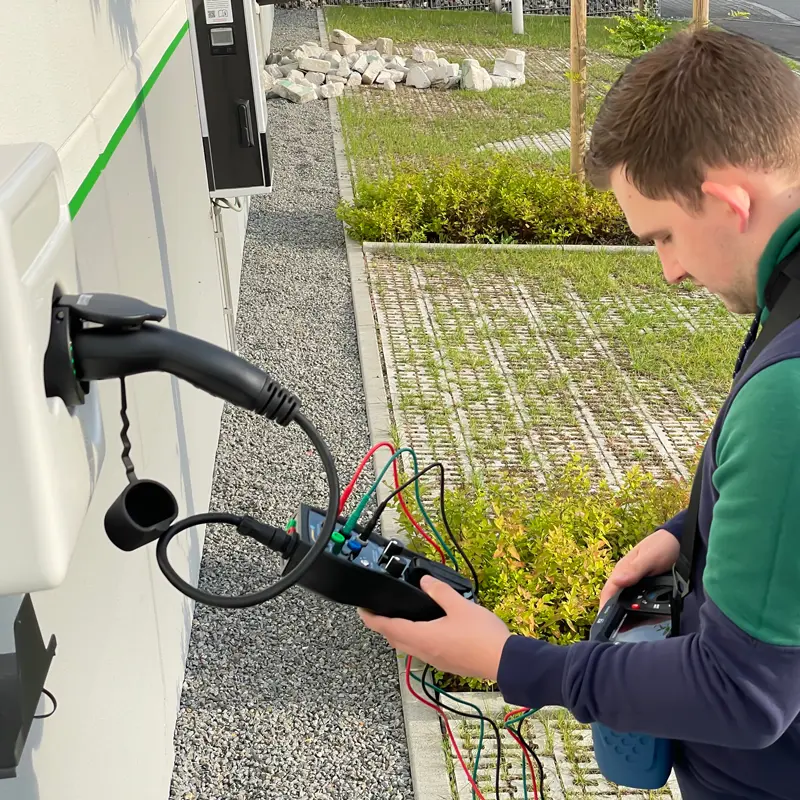

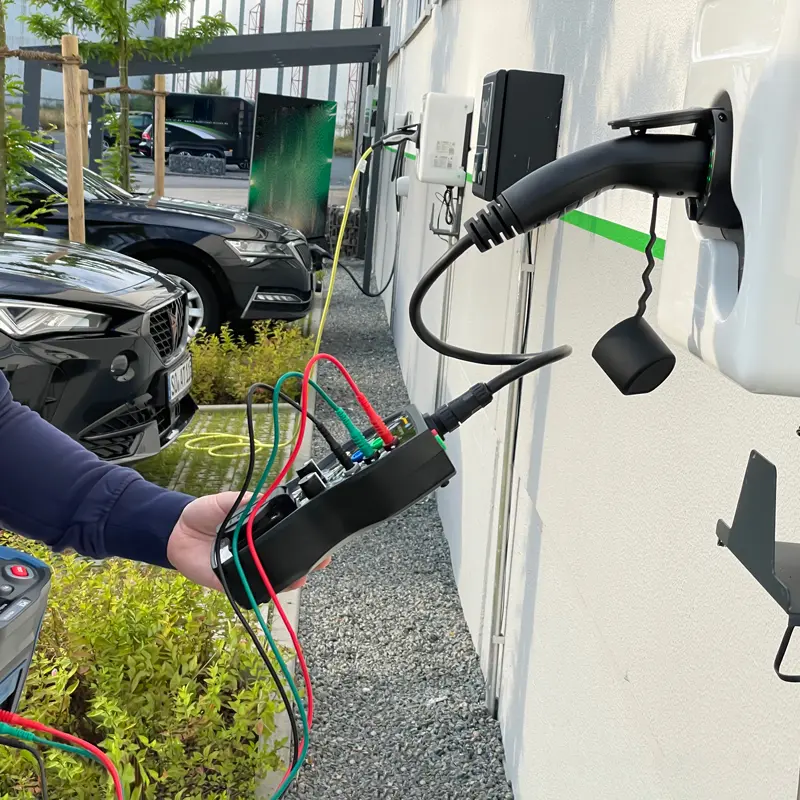

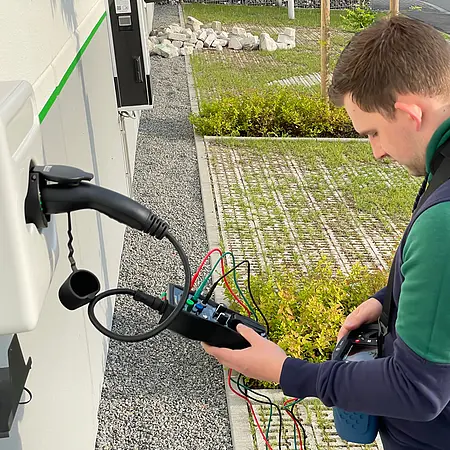

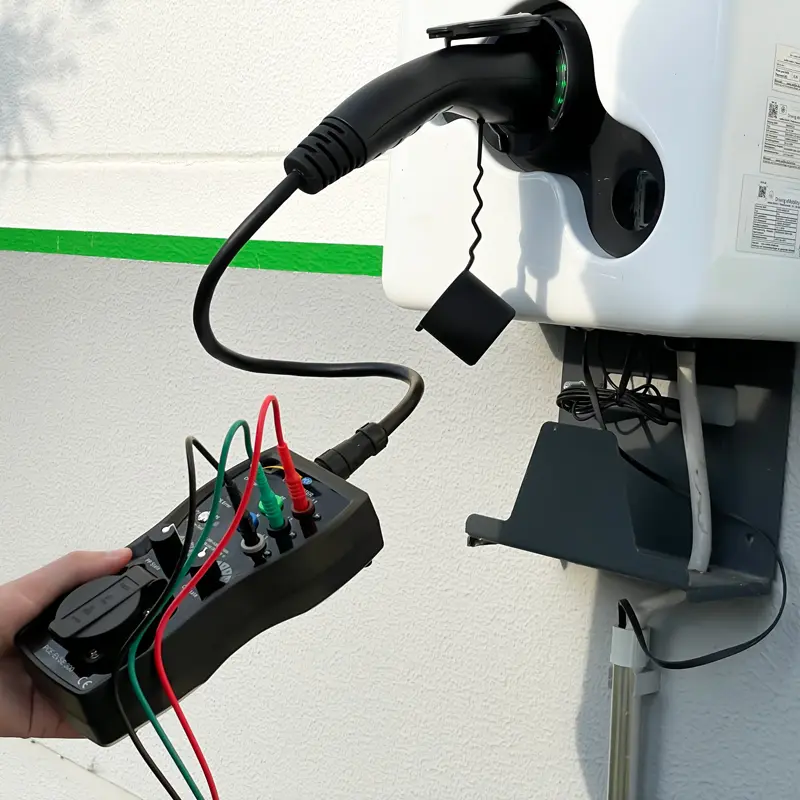

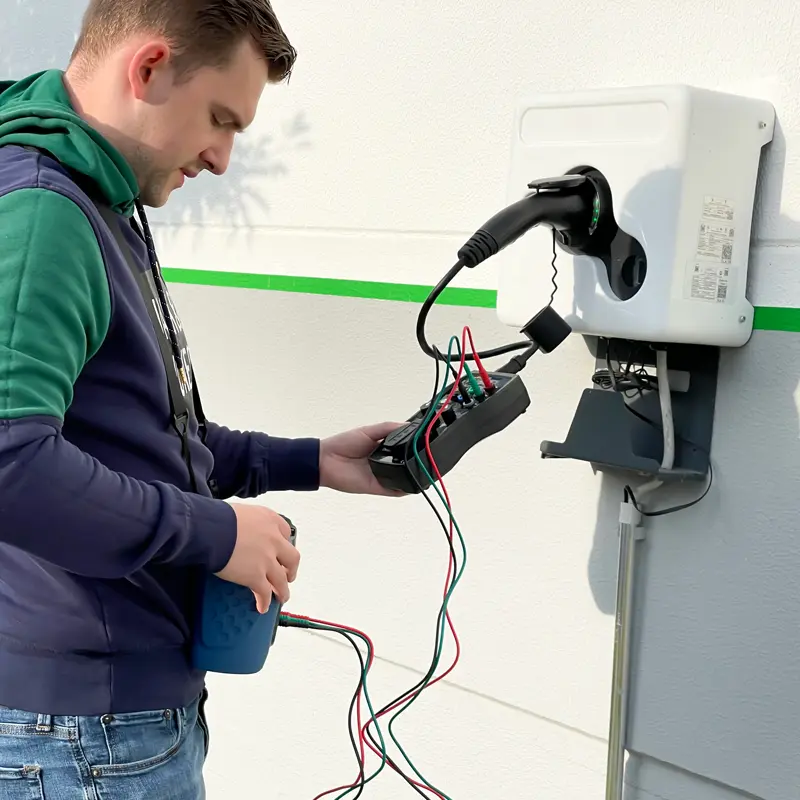

- Direkte tilslutning til wallboxes

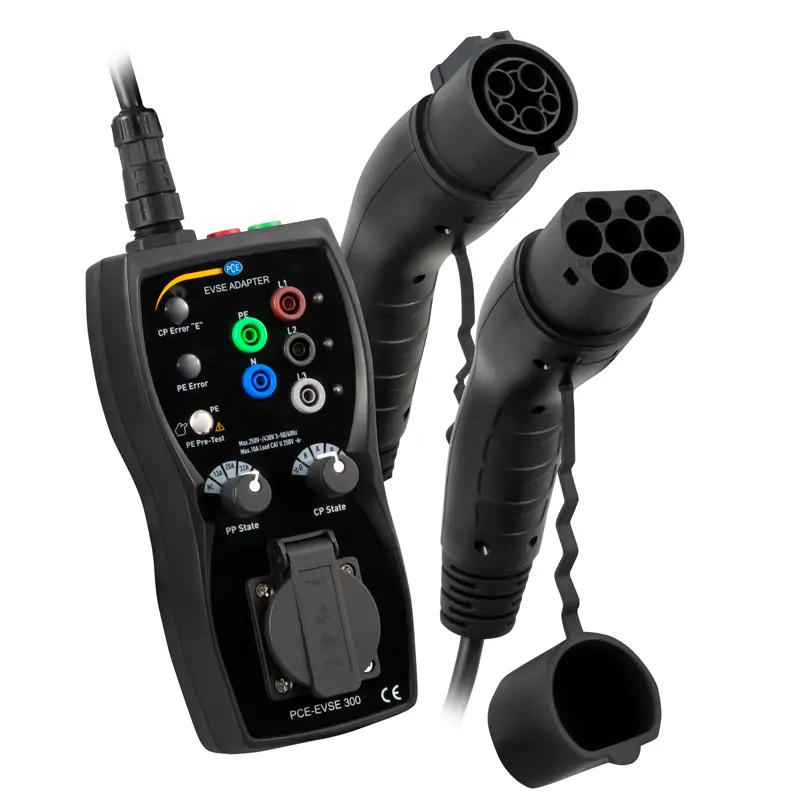

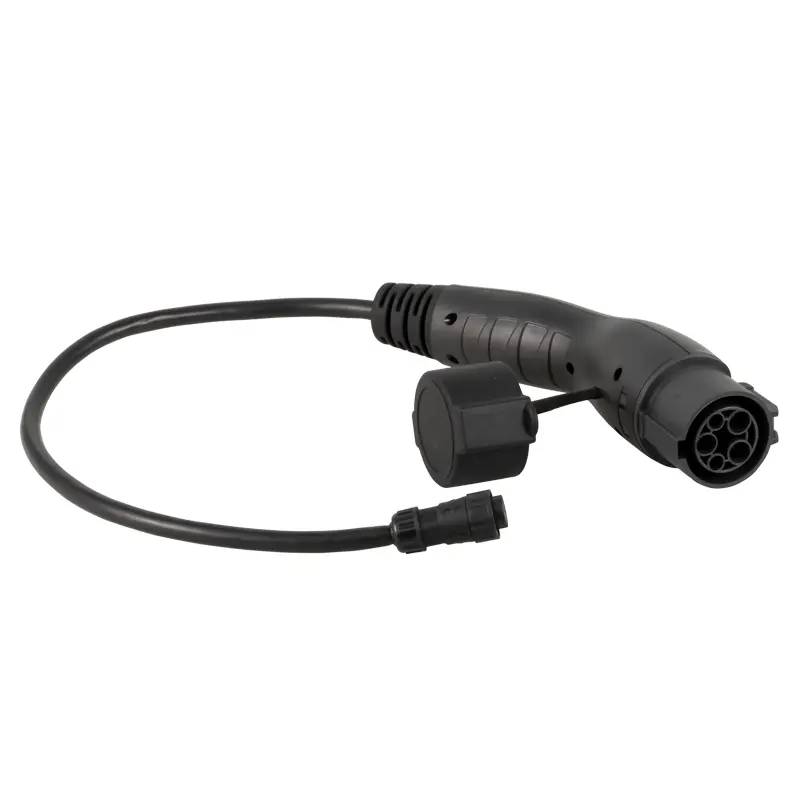

- Adapter med ladestik type 1 og type 2

- Beskyttelsesledertest

- Integreret sikkerhedsstik


Funktioner
PE-test (beskyttelsesleder)	Til stede, fejl
PP-simulering (kodning af ladekabel)	åben, 13 A, 20 A, 32 A, 63 A
CP-simulering (kommunikationslinje)	A, B, C, D, fejl
Output (kun til testformål )
Måleforbindelser	L1, L2, L3, N, PE
	maks. 250 / 430 V AC, 10 A
	Laboratorium stik
Schuko-forbindelse	maks. 250 V AC, 10 A
Sikring fra Schuko-forbindelse	Sikring F 10 A / 250 V, 5 x 20 mm
CP-signaludgang	± 12 V PWM

Andre specifikationer
Indgangsspænding	1 fase: 250 V AC / 3 fase 430 V AC ,
	50/60 Hz, maks. 10 A

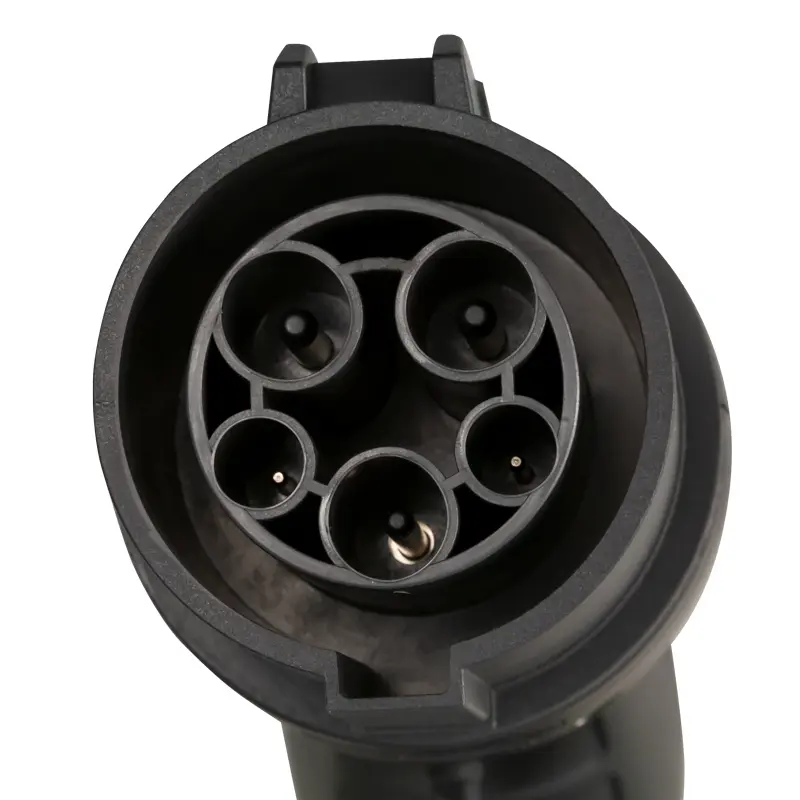

Type 1 ladekabelstik	AC-opladningstilstand 3, kompatibel med IEC62196-1
	Type-1 eller SAE J1772 med køretøjsforbindelse
	(Type 1, 5 ben, 1-faset)

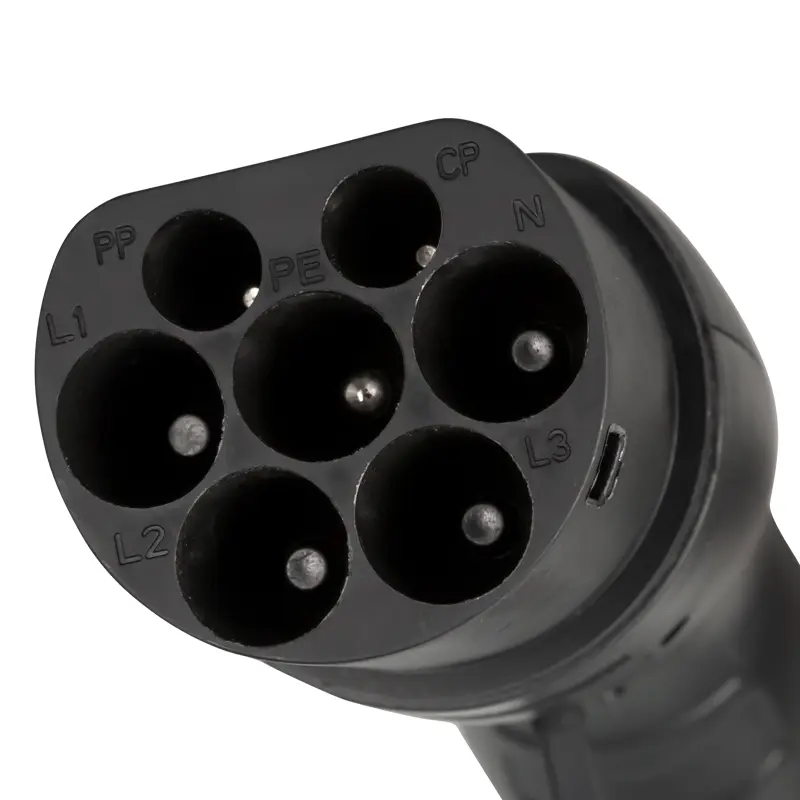

Type 2 ladekabelstik	AC-opladningstilstand 3, kompatibel med IEC62196-2
	Type 1 eller SAE J1772 med køretøjsforbindelse
	(type 2, 7 ben, 3-faset)

Målekategori	CAT II 300 V
Beskyttelsesklasse	IP54
Forureningsgrad	2
Driftsbetingelser	0 ... 40 °C, 10 ... 85 % r. F., ikke-kondenserende
Opbevaringsforhold	-10 . .. 50 °C, 10 ... 60 % r. F., ikke-kondenserende
Maksimal arbejdshøjde	maks. 2000m
Mål (kun håndholdt)	277 x 109 x 63 mm
Vægt	ca. 1 kg
