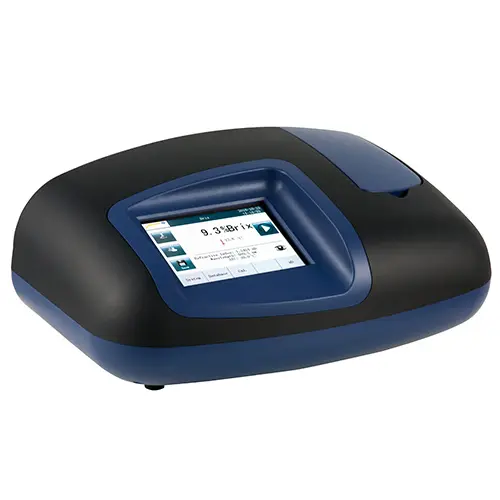

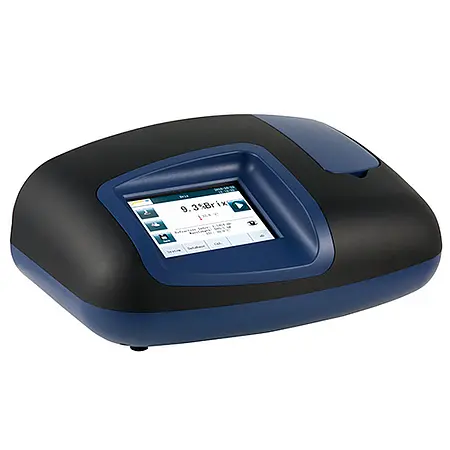

Abbe refraktometer PCE-DRB 10

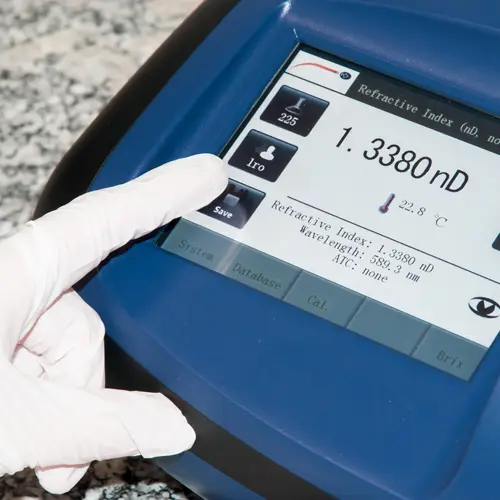

Det digitale refraktometer er let at bruge og kræver kun små prøvemængder. Det digitale display forhindrer læsefejl. Resultaterne kan gemmes i refraktometeret, printes ud eller overføres til en pc. Muligheden for at tildele otte-cifrede bruger- og prøvebetegnelser via refraktometermenuen gør det lettere at evaluere måleresultaterne senere. For hver måling vises måletemperaturen på berøringsskærmen på refraktometeret, så de temperaturafhængige målte værdier kan konverteres.

Måleprincip for det digitale refraktometer
Med refraktometeret kan brydningsindekset og Brix-værdien bestemmes præcist. Brydningsindekset relaterer lysets bølgelængde i et vakuum til bølgelængden af lys i mediet, der undersøges. For at gøre dette måler en højopløsningssensor i refraktometeret den totale refleksion af en speciel lyskilde med en bølgelængde på 589 nm, når lyset rammer prøven, der skal testes. Abbe refraktometeret er derfor velegnet til at kontrollere flydende, tyktflydende og faste prøver. Målingen afhænger ikke af prøvens turbiditet, viskositet, gennemsigtighed eller absorbans. Efter målingen viser Abbe refraktometeret brydningsindekset mellem 1.3000 og 1.7000 nD og Brix-værdien mellem 0 og 100%. Ud over disse måleparametre har refraktometeret et højt niveau af aflæsning og målenøjagtighed. På grund af muligheden for at foretage en lang række indstillinger i menuen, kan Abbe refraktometeret skræddersyes til en lang række behov og krav. Alle indstillinger kan foretages ved hjælp af den letlæselige LED-berøringsskærm.

Refraktometre er enheder, der bruger optiske love til at bestemme brydningsindekset. Lys kan diffrakteres, reflekteres eller absorberes, når det passerer fra et medie til et andet. Dette refraktometer bruger reflektionsprincippet. Refleksionen finder sted ved grænsefladen mellem prismet og prøven. Da lyset ikke behøver at passere gennem prøven, måler dette refraktometer uanset prøvens turbiditet, viskositet eller gennemsigtighed.

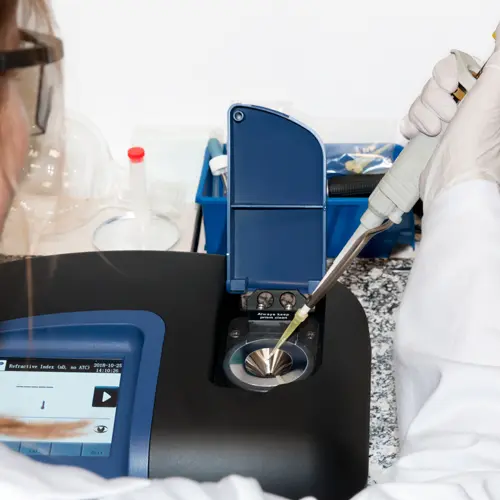

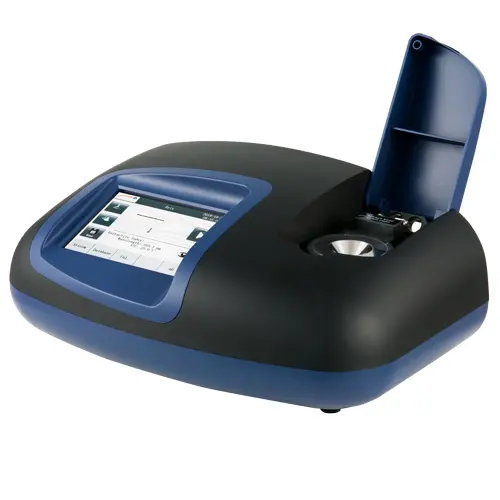

Prøven påføres prismet i refraktometerets målekammer. Låget til målekammeret skal være lukket for at undgå målefejl forårsaget af uvedkommende lys. Efter starten af målingen sender refraktometerets interne lyskilde lysstråler gennem prismet til grænselaget mellem prøven og prismet. Disse lysstråler reflekteres fuldstændigt fra en bestemt vinkel. Den optiske sensor på det digitale refraktometer registrerer disse reflekterede stråler. Refraktometeret beregner prøvens brydningsindeks ved at evaluere de oplyste sensorområder. Brydningsindekset for det prisme, der anvendes i refraktometeret, skal være større end prøvens brydningsindeks. Det anvendte prisme bestemmer således den øvre grænse for refraktometerets måleområde.

Måleområdet for dette refraktometer er 1,30000 nD til 1,70000 nD. D'et står for bølgelængden af det lys, der er brugt i målingen, som har en bølgelængde på 589,3 nanometer. Brydningsindekset afhænger ikke kun af lystypen, men også af temperaturen. Brydningsindekset falder med stigende temperatur. For at muliggøre meget nøjagtige resultater har mange refraktometre slangeforbindelser til temperaturkontrol.

Bestemmelse af Brix-værdien med Abbe-refraktometeret
Der er en direkte sammenhæng mellem brydningsindekset og Brix-værdien. I stedet for brydningsindekset kan Brix-værdien også bestemmes meget præcist med dette digitale refraktometer. Brix-værdien er den mest almindeligt anvendte enhed til måling af sukkerkoncentration på verdensplan og bestemmes meget ofte ved hjælp af et refraktometer. Det er defineret af saccharoseindholdet i vand.
Ved 1 °Brix = 1 %Brix indeholder 100 g opløsning 1 g saccharose i 99 g vand
Ved 12 °Brix = 12 %Brix indeholder 100 g opløsning 12 g saccharose i 88 g vand
Brix-værdien bruges ofte som en testværdi - selv for prøver, der ikke indeholder sukker - fordi den er lettere at sammenligne end brydningsindekset. For eksempel ved 20°C måletemperatur
2 %Brix = 1,33586 nD, 12 %Brix =1,35093 nD, 30 %Brix = 1,38115 nD og 60 %Brix = 1,44193 nD. Kalibrering og justering af refraktometeret
Hver gang refraktometeret startes, udføres en kalibrering automatisk. Kalibreringen garanterer en fejlfri måling, kalibreringen er fuldstændig automatisk og udføres uafhængigt af måleapparatet. Alternativt kan kalibrering også udføres når som helst under brug. Du kan sende refraktometeret til et akkrediteret testlaboratorium til ISO- eller DAKKS-kalibrering. Der udføres kalibrering ved hjælp af certificerede standarder, og der udstedes et kalibreringscertifikat for refraktometeret. Med certifikatet er du i stand til at bevise målenøjagtigheden og testintervallerne.
Med standardløsninger til forskellige brydningsindekser kan brugeren selv jævnligt kontrollere målenøjagtigheden af refraktometeret. Hvis resultaterne afviger for meget på trods af kontrollerede temperaturforhold, kan refraktometeret justeres. For at gøre dette skal du hente kalibreringsfunktionen i refraktometermenuen og indtaste brydningsindekset for den anvendte standardopløsning. Refraktometeret justeres derefter til denne standardopløsning.

Måledatalagring med refraktometeret

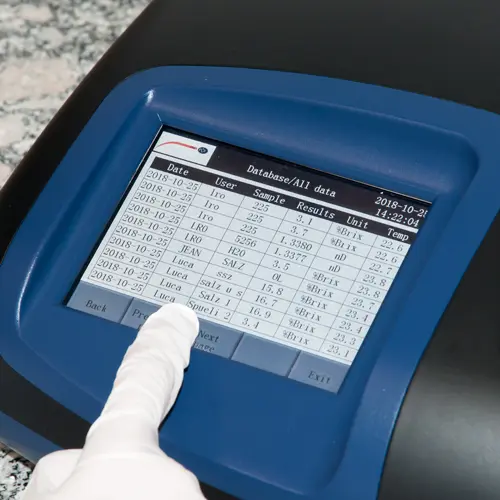

Måledataene bestemt af refraktometeret kan overføres til en pc via RS232-grænsefladen eller gemmes direkte i refraktometer i de 100 hukommelsessteder vil. Til senere analyse udlæses disse måledata på berøringsskærmen på refraktometeret via et prøvenummer og et brugernummer i systemet på en sådan måde, at de kan kaldes frem igen ved bruger-id, prøve-id eller dato eller overføres til den anden databærer. Det er også muligt at udlæse måledata ved hjælp af pc-software for at lette yderligere dokumentation. De målte værdier gemt på refraktometeret kan også filtreres efter dato eller efter bruger- eller prøvenummer. For at undgå forfalskning af målte værdier fra omgivende lyskilder såsom dagslys, glødelamper eller lysstofrør, skal prøveklappen på refraktometeret være lukket i toppen. Da brydningsindekset er temperaturafhængigt, og dette altid bør tages i betragtning for en præcis måling, er konstante omgivelsestemperaturer vigtige for sammenligningsmålinger, ideelt set i området omkring 20 °C.

Lysbrydning afhænger meget af lysets bølgelængde og afhænger afhængigt af væsken også af temperaturen. Ideelt set bør målinger med refraktometeret derfor udføres under konstante temperaturforhold på omkring +20°C. Hvis man ønsker at udføre målinger ved kogetemperaturen for det stof, der skal undersøges, er kontroltemperaturen uden betydning. Den enhed, der bruges til at repræsentere brydningsindekset, er nD. Underskriften "D" repræsenterer referencebølgelængden for lyskilden, som er refereret til natrium D-linjen ved 589 nm. På grund af brydningsindeksets bølgelængdeafhængighed skal målingen foretages med monokromatisk lys. I nogle tilfælde er temperaturen, som målingen blev udført ved, også angivet som et hævet indeks for bedre forståelse af miljøforholdene under målingen.

PC-software til refraktometer
Dataene fra refraktometerets hukommelse kan udlæses med den tilhørende pc-software. De målte værdier, der transmitteres via RS232-grænsefladen på refraktometeret, vises som en tabel. Disse data kan eksporteres helt eller delvist som en CSV-fil. Tabellen indeholder:

Nr. / dato / tid / bruger-id / prøve-id / målt værdi / enhed nD eller %Brix / målt temperatur

Softwaren kan også bruges til at slette datahukommelsen i refraktometeret, så 100 hukommelsesplaceringer er fri igen, og ingen data udlæses to gange.

Tilbehør til refraktometeret til specielle væsker
For at undgå målefejl forårsaget af fremmedlys skal låget til prøvekammeret på refraktometeret være lukket. Til specielle væsker er der et specielt låg til dette refraktometer. Låget til højviskose væsker presser prøven til prismeoverfladen på refraktometeret gennem det installerede ekstra element. I tilfælde af låget til flygtige prøver er det ekstra element udstyret med en tætningsring. Denne tætningsring forhindrer væske i at fordampe under temperaturkompensation og målinger i Abbe refraktometer. Fordampning ville føre til en ændring i koncentrationen i prøven, der skal måles, og dermed til forkerte resultater.

Refraktometre i den kemiske industri, bilindustrien, metal- og byggeindustrien giver mulighed for koncentrationsbestemmelse for opløsningsmidler, pletter, industrielle olier, maling, klæbemidler, overfladeaktive stoffer, kølemidler og overvågning af kemiske processer under produktionen.

Abbe refraktometre i sukker-, fødevare- og drikkevareindustrien anvendes til at bestemme sukkerkoncentrationen i mellem- og slutprodukter, til at bestemme alkoholindholdet i øl, vin, spiritus , kvalitetskontrol og til spildevandskontrol.

Abbe-refraktometre i medicin og apotek tillader hurtig analyse af kropsvæsker, renhedskontrol af råvarer, mellem- og slutprodukter, fx til infusion opløsninger, dialysepræparater.

Herefter bestemmes koncentrationerne af rå-, hjælpe- og driftsmaterialer samt halvfabrikata og færdigvarer. Verifikation af faststofindhold er ekstremt vigtigt i mange industrier inden for udvikling, forskning og produktion og udføres ofte ved hjælp af et refraktometer. I drikkevareindustrien er kontrol af sukkerindhold og sukkerkoncentration en meget vigtig foranstaltning og er derfor en del af rutineanalyse.

Mange applikationer har til formål at bestemme koncentrationen i et bæremedium. Et traditionelt eksempel er bestemmelsen af sukkerindholdet i for det meste vandige opløsninger. For eksempel ved at bestemme sukkerkoncentrationen af en klase druer, kan deres modningsgrad bestemmes, hvilket gør dem interessante for vinproducenter. Refraktometeret kan også bruges til at måle den originale urt ved brygning af øl, og vandindholdet i honning. Men et refraktometer kan også være et værktøj i industrien, for eksempel kan olie-vand-koncentrationen i køleemulsionsblandinger i metalbearbejdningsmaskiner eller syrekoncentrationen i batterier bestemmes. Et refraktometer kan også findes i medicin, for eksempel kan proteinindholdet i urinen måles. Der er mange andre anvendelsesområder, hvor et refraktometer er nyttigt og i høj grad forenkler arbejdet. For at sikre sammenlignelighed af resultaterne er der etableret separate skalaer (grader Oechsle, grader Brix, grader Platon). Refraktometre er normalt udstyret med en dobbeltskala %mas saccharose (Brix)/°Oe eller en tredobbelt skala %mas saccharose (Brix)/°Oe/KMW-Babo. Internationalt er skalaen % mas saccharose (Brix) gyldig. Oechsle-skalaen 0-140°Oe gælder for frugtjuice, udenlandsk druemost og destillationsmos. Kun Oechsle-skalaen 30-140°Oe gælder for tysk druemost. Refraktometre med denne skala er markeret med et "D".

For at kunne opfylde og overholde testkriterierne eller testintervallerne specificeret af din virksomhed, er der mulighed for til enhver tid at sende refraktometeret til test- og kalibreringslaboratoriet hos PCE Instruments. Refraktometeret kalibreres derefter ved hjælp af certificerede standarder, og der udstedes samtidig et ISO-kalibreringscertifikat, så du altid er i stand til at overholde de korrekte informationer angivet i apparatets tekniske data under en audit og for at bevise målingen nøjagtighed. Derudover er standarder for forskellige brydningsindeks tilgængelige som ekstraudstyr, hvormed refraktometerets målenøjagtighed kan kontrolleres løbende direkte under drift.

Refraktometer PCE-DRB 10 er et moderne, yderst nøjagtig, datakompatibel og billig måleanordning til multifunktionel analyse af forskellige parametre såsom brydningsindeks eller Brix-værdi og er derfor uundværlig for alle kommercielle og offentlige laboratorier, der arbejder inden for analyseområdet.

Hvordan fungerer et refraktometer?
Et refraktometer fungerer som en måleapparat, med hvilket du kan bestemme brydningsindekset. Dette fungerer med flydende eller faste stoffer, så længe de er gennemsigtige, ved hjælp af refraktometri. Efter at prøven er blevet påført refraktometeret, genererer speciel optik i refraktometeret modsatrettede lys-mørke felter, grænselinjen mellem de to felter er prøvens måleresultat.

Omtrent én kan vælge mellem tre. Skelne målemetoden fra et refraktometer:

- Transmitteret lys
- Græsningsforekomst
- Total refleksion

Brydning, altså brydning, bruges til denne eller den totale refleksion af lys og dets fysiske egenskaber. Fællesnævneren for de tre præsenterede måleprincipper er måleprismet med et kendt brydningsindeks. Lys har den egenskab, at det ikke bevæger sig med samme hastighed ved overgangen mellem måleprismet og prøvemediet, men forplanter sig med forskellige hastigheder. Det ukendte brydningsindeks for mediet, der skal måles, måles via lysafbøjningen.

- Med det transmitterede lys-princip brydes en parallel stråle af stråler ved grænsefladen mellem de to medier.

- I tilfælde af græsningsindfald og total refleksion måles den kritiske vinkel for et bundt af stråler med forskellige indfaldsvinkler på grænsefladen.

måleresultatet er mest nøjagtigt ved 20 °C, hvorfor temperaturen altid skal bestemmes og Bestemmelsesfejl ved hjælp af en korrektionstabel. Med dette Abbe refraktometer sker der dog en automatisk temperaturkorrektion, hvilket naturligvis øger målekomforten markant.
