Multimeter PCE-BDM 20

Varenr.: PCE-BDM 20
3.251,00 DKK
4.063,75 DKK
4250348720238
PCE-BDM 20
Prisen er ekskl. fragt, pris fra 75,00 DKK ekskl. moms, (93,75 DKK inkl. moms).
Ja
6000
CAT III 1000 V
Tischmultimeter
Nein
Ja
Leveringstid: 1 - 2 Hverdage

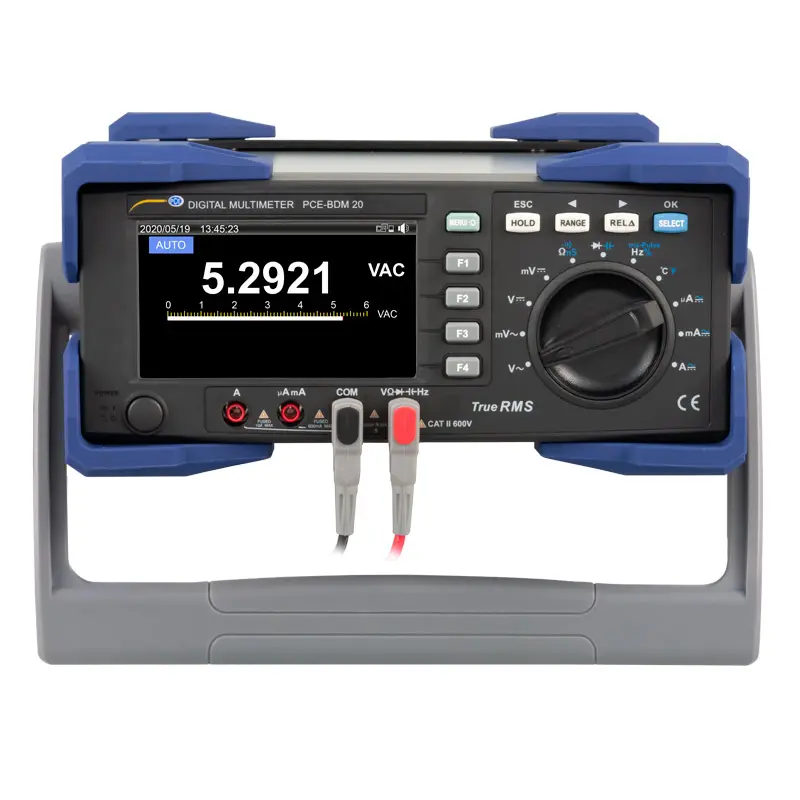

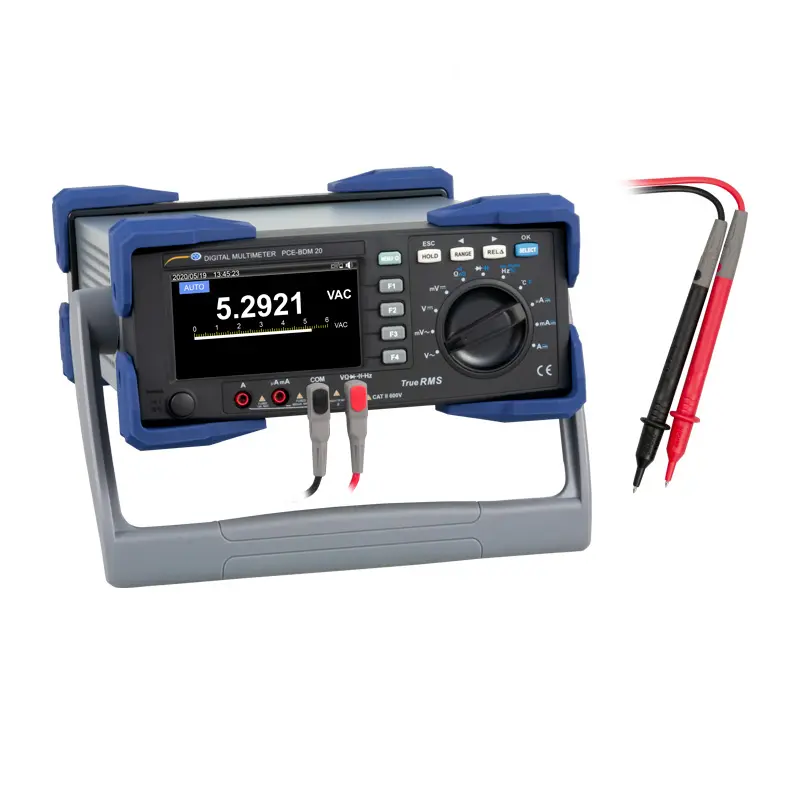

 Multimeter til den stationære arbejdsplads / forskellige målefunktioner /
høje måleområder / PASS/FAIL-funktion til komponenttestning / HOLD-funktion /
Forbindelse af to termoelementer samtidigt / software / USB-interface

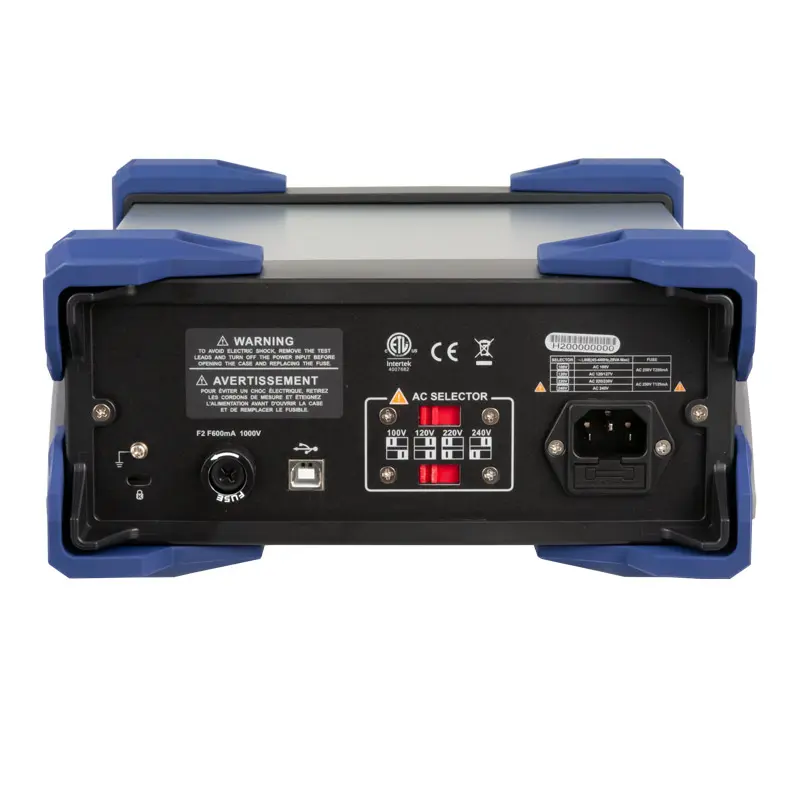

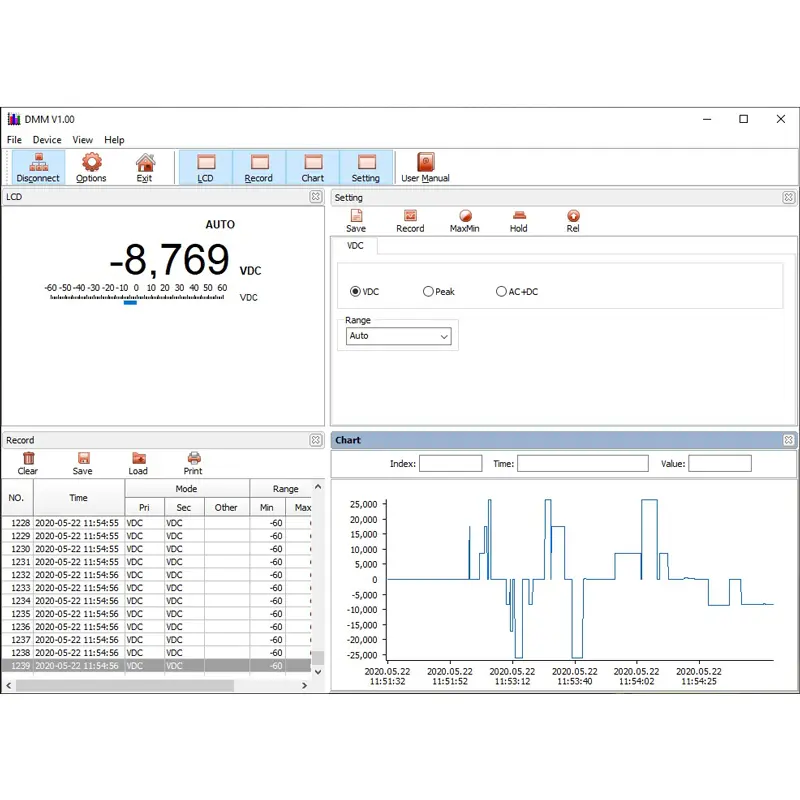

Dette er et multimeter til en stationær arbejdsstation. Udover at måle strøm, spænding og modstand kan multimeteret også måle temperaturen ved hjælp af to termoelementer og også bestemme ledningsevnen. På den måde kan multimeteret udføre en lang række forskellige måleopgaver. En direkte forbindelse til en pc kan etableres via USB-interfacet på bagsiden af multimeteret. Med multimetersoftwaren kan der så laves live analyser ved hjælp af grafik og tabeller.

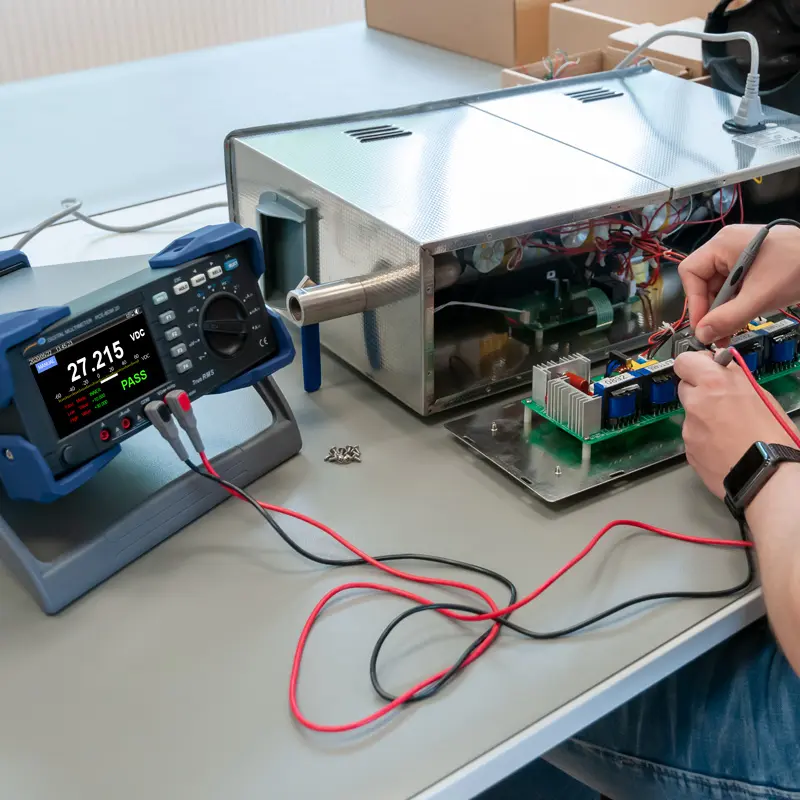

En anden speciel funktion ved multimeteret er PASS/FAIL-funktionen. Denne funktion kan bruges til at indstille målområder for de målte værdier for hver målefunktion. Afhængigt af den faktiske målte værdi vises et "PASS" (bestået) eller et "FAIL" (mislykket) på multimeterets display. Multimeteret bruges derfor fx til kvalitetskontrol. Ved hjælp af det justerbare bærehåndtag kan multimeteret tilpasses operatøren for ergonomisk betjening. Multimeterets håndtag kan også bruges til at skifte job. Multimeterets hus har en gummikantbeskyttelse, som forhindrer skader.

- Bænkmultimeter med forstærket hus
- USB-interface til pc-tilslutning
- PASS/FAIL-funktion til kvalitetskontrol
- Omfattende målefunktioner
- Sæt målt værdi i relation
- Målt værdi med visning af søjlediagram

60 mV t

AC-spænding
Måleområde Opløsning Nøjagtighed
60 mV 0,001 mV ±(0,6 % 60 cifre) @ 45 Hz ... 1 kHz
600 mV 0,01 mV ±(0,3 % 30 cifre) @ 45 Hz ... 1 kHz
6 V 0,0001 V ±(0,3 % 30 cifre) @ 45 Hz ... 1 kHz
60 V 0,001 V ±(0,3 % 30 cifre) @ 45 Hz ... 1 kHz
600 V 0,01 V ±(0,4 % 30 cifre) @ 45 Hz ... 1 kHz
1000 V 0,1 V ±(0,6 % 30 cifre) @ 45 Hz ... 1 kHz
Indgangsimpedans: >10MΩ
Overspændingsbeskyttelse: 1000 V
Skærm: Sand RMS i måleområdet fra 10 ... 100 % af de respektive måleområde

DC-spænding
Måleområde Opløsning Nøjagtighed
0,001 mV ±(0,025 % + 20 cifre)
600 mV 0,01 mV ±(0,025 % + 5 cifre)
6 V 0,0001 V ±(0,025 % + 5 cifre)
60 V 0,001 V ±(0,025 % + 5 cifre)
600V 0,01V ±( 0,003 % + 5 cifre)
1000 V 0,1 V ±(0,003 % + 5 cifre)
Indgangsimpedans: >10MΩ
Overspændingsbeskyttelse: 1000V
      ;
AC-spænding + DC-spænding
Måleområde Opløsning Nøjagtighed
60 mV 0,001 mV ±(1 % + 80 cifre) @ 50 Hz ... 1 kHz
600 mV 0,01 mV ±(1) % + 80 cifre) @ 50 Hz ... 1 kHz
6 V 0,0001 V ±(1 % + 80 cifre) @ 50 Hz ... 1 kHz
60V 0,001V ±(1 % + 80 cifre) @ 50 Hz ... 1 kHz
600 V 0.01 V ±(1 % + 80 cifre) @ 50 Hz ... 1 kHz
1000 V 0,1 V ±(1,2 % + 80 cifre) @ 50 Hz . .. 1 kHz
Indgangsimpedans: >10MΩ
Overspændingsbeskyttelse: 1000 V
Skærm: Sand RMS i måleområdet 10 ... 100 % af det respektive måleområde

AC
Måleområde Opløsning Nøjagtighed
600 µA 0,01 µA ±(0,6 % + 40 cifre) @ 45 Hz ... 1 kHz
6000 µA 0,1 µA ±(0,6 % + 20 cifre) @ 45 Hz ... 1 kHz
60 mA 0,001 mA ±(0,6% + 40 cifre) @ 45 Hz ... 1 kHz
600 mA 0,01 mA ±(0,6% + 20 cifre) @ 45 Hz ... 1 kHz
10 A 0,001 A ±( 1 % + 20 cifre) @ 45 Hz ... 1 kHz
Skærm: Ægte RMS i måleområde på 10 ... 100 % af det respektive måleområde
Overbelastningsbeskyttelse : µA og mA mål: sikring F 0,6 A 1000 V Ø6 x 32 mm
10 A mål: F 11 A 1000 V Ø 10 x 38 mm
Med et mål på næsten 20 A, måletiden bør ikke være længere a ls være 30 sekunder.
Efter målingen skal måleren være tændt i ca. 10 minutters hvile.

Ligestrøm
Måleområde Opløsning Nøjagtighed
600 µA 0,01 µA ±(0,8) % + 20 cifre)
6000 µA 0,1 µA ±(0,8% + 10 cifre)
60 mA 0,001 mA ±(0,8 % + 20 cifre)
600mA 0,01mA ±( 0,15 % + 10 cifre)
10 A 0,001 A ±(0,5 % + 10 cifre)
Overbelastningsbeskyttelse: µA og mA måling: sikring F 0,6 A 1000 V Ø6 x 32 mm
10 A-mål: F 11 A 1000 V Ø10 x 38 mm
Et mål på tæt til 20 A bør ikke tage længere end 30 sekunder.
Efter målingen skal måleenheden skal hvile i ca. 10 minutter.

Vekselstrøm + Jævnstrøm
Måleområde Opløsning Nøjagtighed
600 µA 0,01 µA ± (0,8% + 40 cifre) @ 50 Hz ... 1 kHz
6000 µA 0,1 µA ±(0,8 % + 20 cifre) @ 50 Hz ... 1 kHz
60 mA 0,001 mA ±(0,8 % + 40 cifre) @ 50 Hz ... 1 kHz
600 mA 0,01 mA ±(0,8 % + 20 cifre) @ 50 Hz ... 1 kHz
10 A 0,001 A ±(1,2 % + 20 cifre) @ 50 Hz . .. 1 kHz
Skærm: Sand RMS i måleområdet 10 ... t 100 % af det respektive måleområde
Overbelastningsbeskyttelse: µA- og mA-måling: sikring F 0 ,6 A 1000 V Ø6 x 32 mm
10 A mål: F 11 A 1000 V Ø10 x 38 mm
Et mål på tæt på 20 A bør måletiden ikke overstige 30 sekunder
Efter målingen skal måleapparatet hvile i ca. 10 minutter.

Modstand
Måleområde Opløsning Nøjagtighed
600Ω 0,01Ω I REL-tilstand: ±(0,05 % + 10 cifre)
6 kΩ 0,0001 kΩ ±(0,05 % + 2 cifre)
60 kΩ 0,001 kΩ ±(0,05 % + 2 cifre)
600 kΩ 0,01 kΩ ±(0,05 % + 2 cifre)
6 MΩ 0,0001 MΩ ±(0,3 % + 10 cifre)
60 MΩ 0,001 MΩ ±(2 % +10 cifre)
Overspændingsbeskyttelse: 1000 V
Ved mig Inden for 60 MΩ-området bør den omgivende luftfugtighed være <50%.

Konduktivitet
Måleområde Opløsning Nøjagtighed
60 nS 0,01 nS ±(2 % + 10 cifre)
Overspændingsbeskyttelse: 1000 V
For måleområdet skal den omgivende luftfugtighed være <50%.

Kapacitansmåling
Måleområde Opløsning Nøjagtighed
6 nF 0,001 nF ±(3 % + 10 cifre)
60 nF 0,01 nF ±(2,5%+ 5 cifre)
600 nF 0.1 nF ± (2 % + 5 cifre)
6 μF 0,001 μF ±(2 % + 5 cifre)
60 μF 0,01 μF ±(2 % + 5 cifre)
600 μF 0,1 μF ±(2 % + 5 cifre)
6 mF 1 μF ±(5%+5 cifre)
60 mF 10 μF kun til reference
Overspændingsbeskyttelse: 1000V

Temperature
Måleområde Opløsning Nøjagtighed
-40 ... 40 °C 1 °C ±(2,0 % + 30 cifre)
40 ... 400 °C 1 °C ±(1,0 % + 30 Cifre)
100 ... 1000 °C 1 ° C ±2,5 %
-40 ... 104 ° F 1 °F ±(2,5 % + 50 cifre)
104 ... 752 °F 1 °F ±(1,5 % + 50 cifre)
752 ... 1832 °F 1 °F ±2,5 %
Overspændingsbeskyttelse: 1000 V
To-kanals temperaturmåling
Temperaturføler: Type K gælder kun for måling af temperaturer under 230 °C

Frekvensmåling
Måleområde Opløsning Nøjagtighed
60 Hz 0,001 Hz ±(0,02) % + 8 cifre)
600 Hz 0,01 Hz ±(0,01 % + 5 cifre)
6 kHz 0,0001 kHz ±(0,01 % + 5 cifre)
60 kHz 0,00 1kHz ±(0,01 % + 5 cifre)
600 kHz 0,01 kHz ±(0,01 % + 5 cifre)
6 MHz 0,0001 MHz ±(0,01 % + 5 cifre)
60 MHz 0,00 1MHz ±(0,01 % + 5 cifre)
Overspændingsbeskyttelse: 1000 V
Inputamplitude: 10 Hz ... 30 MHz: 600 mV< a <30 Vrm,>30 MHz: uspecificeret

Driftscyklus
Måleområde Opløsning Nøjagtighed
10 ... 90% @ 0,01% ±(1,2% + 30 cifre)
(10Hz ... 2kHz)
Overspændingsbeskyttelse: 1000 V
Stigningstid: <1 µs, signalet er centreret på triggerniveauet

Pulsbredde
Måleområde Opløsning Nøjagtighed
250 mS 0,001 ... 0,1 mS ±(1,2 % + 30 cifre)
Overspændingsbeskyttelse: 1000 V
Stigetid: <1 µs, signalet er centreret på triggerniveauet
10 Hz ... 200 kHz: pulsbredde>2 µs
Impulsområdet er begrænset ved Signalfrekvensen
    ;
Kontinuitet
Opløsning Funktionsbeskrivelse
0,01 Ω Kortslutningsalarm: fra <10 Ω, alarm slukker fra>50 Ω
Overspændingsbeskyttelse: 1000 V

Diodetest
0 0001 V Den åbne kredsløbsspænding er cirka 3 V og det målbare spændingsfald
  PN-krydset er <3 V. Ét kontinuerligt bip
  angiver kortslutningen af PN-krydset. Den typiske spænding
   af silicium PN-krydset er mellem 0,5 ... 0,8 V.
Overspændingsbeskyttelse: 1000 V

Flere specifikationer for nøjagtighed kan findes i manualen

Yderligere specifikation
Grænseflade USB-grænseflade
Forsyningsspænding 100 ...240 V justerbar
Omgivelsesforhold   23 °C ±5 °C, <75 % RF
Dimensioner 310 x 240 x 120 mm
Vægt ca. . 3713 g

  ;

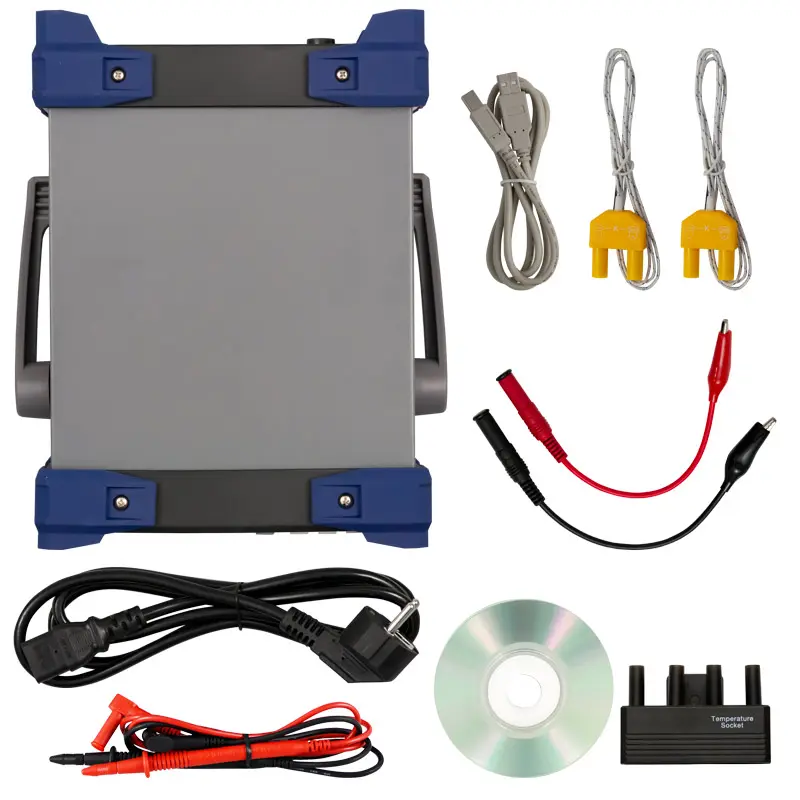

1 x multimeter PCE-BDM 20
1 x USB-kabel
1 x tilslutningsadapter til termoelementer
2 x termoelement type K x software
2 x Crocodile klip
1 x strømkabel
1 x betjeningsvejledning
