Fugtmåler PCE-WMS 1

Udvidbart temperatur- og fugtighedsmålesystem til f.eks. lager eller
produktionshal ( op til 100 målepunkter kan overvåges)

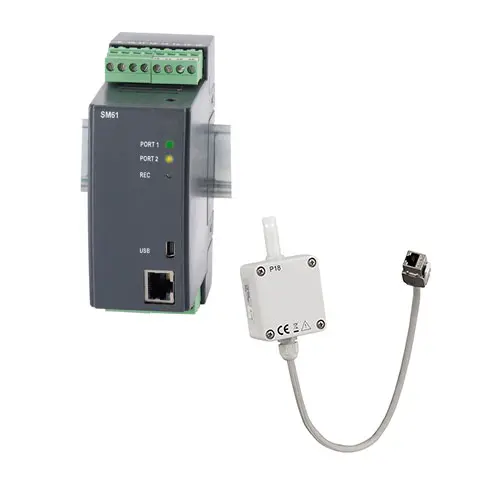

Målesystemet til lagerovervågning PCE-WMS 1 bruges til permanent overvågning af lufttemperatur og fugtighed indsat. Målesystemet til lageret PCE-WMS 1 består af temperatur fugtmåleren PCE-P18 og fjernvedligeholdelsesenheden med datalogger PCE-SM61. Overvågningssystemet for lagre kan naturligvis udvides med yderligere sensorer af typen PCE-P18-1 . PCE-P18 temperatur- og fugtmåleren er forbundet til dataloggeren via Modbussen. Fugtmåleren registrerer temperatur og fugtighed og videresender disse værdier digitalt. De aktuelt målte data kan hentes via en webbrowser. Denne temperatur- og luftfugtighedsmåler til lagerovervågning gemmer desuden måledataene på en intern hukommelse. Denne hukommelse er cirka 1 GB og kan læses ved hjælp af et FTP program. PCE-WMS 1 lagerovervågningssystemet er plug 'n play-kompatibelt, hvilket betyder at målesystemet for temperatur og luftfugtighed kun skal forsynes med en spænding og det er klar til brug. De forskellige sensorer er placeret på relevante målepunkter på lageret og forbundet til målesystemet via et Ethernet-kabel. PCE-SM 61 er forbundet til det lokale LAN via Ethernet-interfacet og er klar til brug.

- måler temperatur og luftfugtighed
- Lagring af måledata
- Fjernforespørgsel efter måleværdier via webbrowser
- Admin- og brugerområder

- op til 100 sensorer kan være tilsluttet
- Ethernet-interface
- Plug and Play-kompatibel
- Alarmfunktioner

RS 485 Modbus

Afslut

2 relæer

Interface

Ethernet: Konfiguration/kommunikation
USB: Konfiguration

Forsyningsspænding

20 ... 40 V AC/DC

Strømforbrug

4 VA

Beskyttelsesklasse

IP 40

Ud over n input for sensorenhederne PCE-P18-1 via relæudgange. Disse relæer kan aktivere forudindstillede alarmer. Ydermere er fjernvedligeholdelsesmodulet udlæst og konfigureret via det vedhæftede Ethernet-interface. Et særligt højdepunkt på lagerovervågningssystemets hovedenhed skal understreges, at dette system kan send alarmer via e-mail. Dette har den fordel, at en forudindstillet bruger informeres direkte via e-mail, hvis en målt værdi for eksempel er blevet overskredet , eller hvis hukommelsen er klar til at blive læst.

Strømforsyning til hovedenheden PS24V03A

Indgangsspænding

90 ... 240 V AC

Udgangsspænding / strøm

24 V DC / 3 A

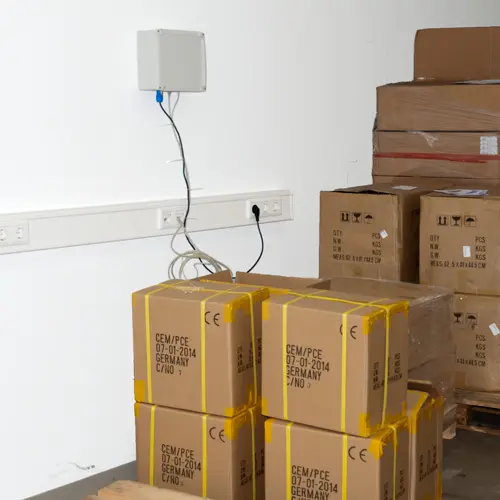

Strømforsyningsenheden fra lagerovervågningssystemet forsyner PCE-SM61 fjernbetjeningen vedligeholdelsesmodul og de tilsluttede sensorenheder Spænding. Strømpakken, som er installeret i hovedenheden, tillader at forsyne op til 40 sensorenheder. Installation er ikke længere nødvendig. Kun netværkskonfigurationen skal udføres. Hovedenheden af lagerovervågningssystemet er ideelt tilsluttet tæt på en netværksstik. Derfra er PCE-WMS 1 integreret i LAN'et. Sensorerne tilsluttes separat ved hjælp af det ekstra RJ45-stik.

Sensorenhed temperatur og fugtighedsmåler PCE- P18

Fugtighed

  ;

Måleområde

0 ... 100 % rF

Nøjagtighed

± 2 % (i intervallet 10 ... 90 % RF)
± 3 % (resterende måleområde)

Temperature

Måleområde

-20 ... +60°C

Nøjagtighed

± 0,5 % af måleområde

Beregnede metrics

dugpunkt [°C]
Absolut luftfugtighed [g/m³]

Interface

Modbus RTU

Transmissionstilstande

8N1, 8N2, 8E1, 8O1

baudrate

4800 bps
9600 bps
19200 bps
38400 bps
57600 bps

Overført parametre

ID fra sender
temperatur
luftfugtighed
dugpunkt
absolut luftfugtighed
temperatur (min / maks)
luftfugtighed (min / maks)
Dugpunkt (Min/Max)
Absolut luftfugtighed (Min/Max)

Forsyningsspænding
(forsynes via datalinje)

19 V ... 30 V DC

Omgivelsesforhold

-30 ... +85 °C / maks. 95 % RF

Beskyttelsesgrad

IP 65

Montering

Vægmontering

Dimensioner

35 x 58 x 118 mm

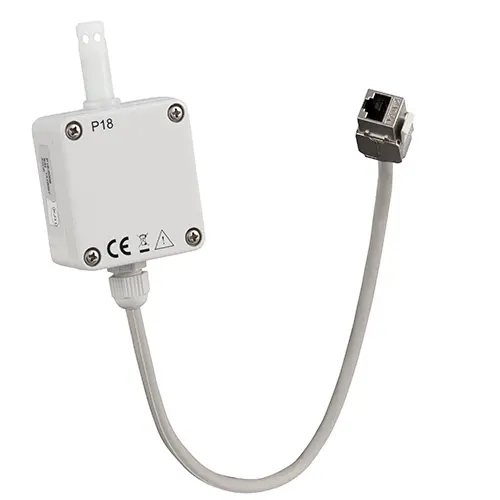

Sensorenheden måler temperatur og fugtighed. Derudover udlæses yderligere parametre for lagerovervågning via grænsefladen. Sensorenheden leveres klar til tilslutning. Efter modtagelse skal sensorenheden blot forbindes til hovedenheden, temperatur- og fugtsensoren, til lageret ved hjælp af et kommercielt tilgængeligt patchkabel. Hovedenheden genkender denne sensor med det samme og sensorenheden skal kun tilføjes i konfigurationen.

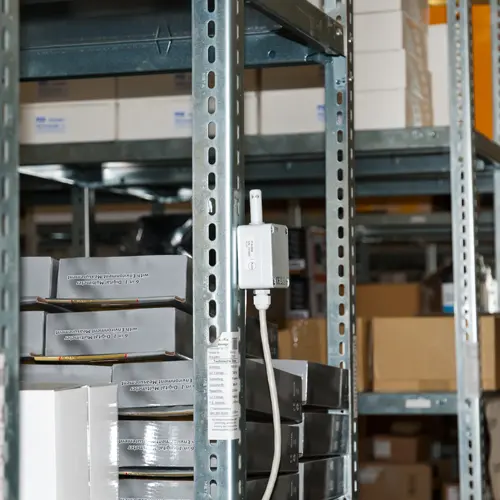

Lagerovervågningssystemet sensor kan monteres diskret på enhver punkt på lageret. Forbindelsen foretages via RJ45-kabelstikket. Sensoren kan tilsluttes hovedenheden ved hjælp af et hvilket som helst netværkskabel.

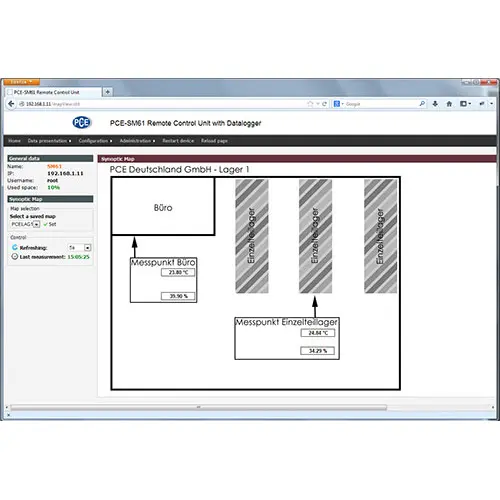

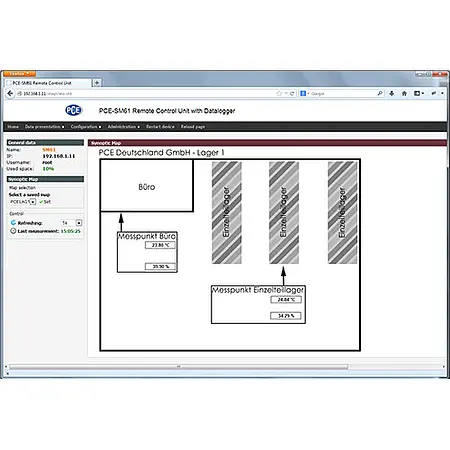

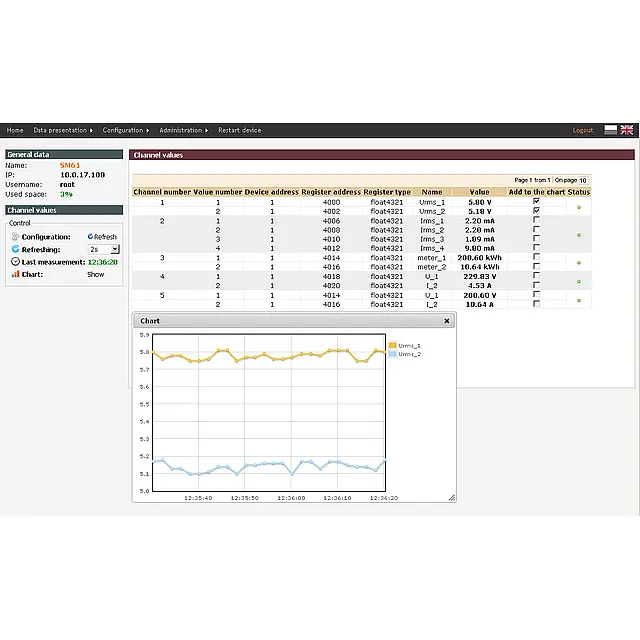

Visualisering af måledataene til lagerovervågning i administratorområdet

I administratorområdet kan systemadministratorer foretage alle indstillinger for fjernvedligeholdelsesmodulet. Udover visningen af de målte værdier på kortet og i tabelform, kan alarmer indstilles her, brugere kan administreres og lagringsindstillinger kan foretages. Det er selvfølgelig også muligt at integrere andre sensorer og kortvisningen

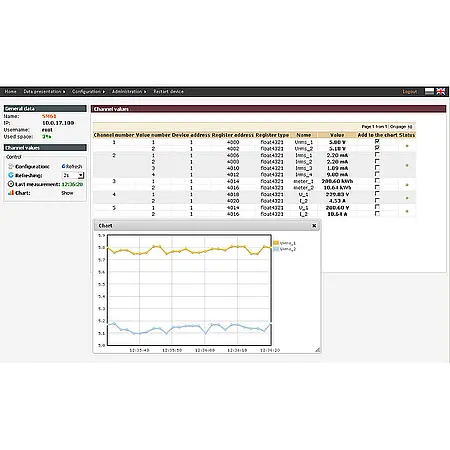

Tabellig repræsentation af dataene i brugerområdet

Målingerne kan ses i brugerområdet. Desuden kan alarmerne ses i brugerområdet . Brugerområdet tilbyder begrænset adgang sammenlignet med administratorområdet. Dette forhindrer uautoriseret personale i at ændre eller slette indstillinger på lagerovervågningssystemet. Naturligvis er den grafiske visning af de målte værdier også mulig, som vist i eksemplet i administratorområdet.

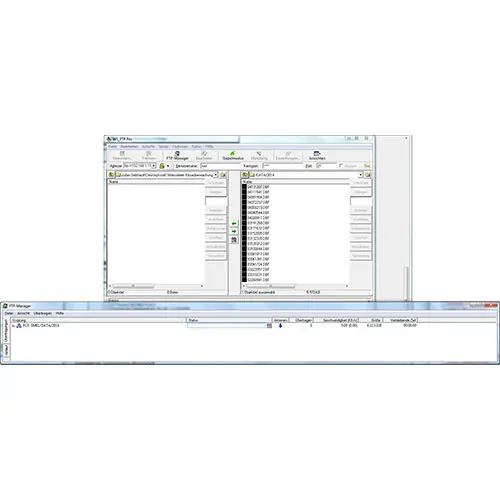

Download de gemte aflæsninger

De målte værdier gemt af lagerovervågningssystemet kan downloades ved hjælp af et FTP-program.

datablad

datablad

Tilbehør

Varenr.: PCE-PD10

RS485/USB interface konverter PCE-PD10

Grænsefladekonverter til tilslutning af enheder med et RS485-interface til en pc via USB

- Galvanisk isolering: 3000 V DC
- Forsyningsspænding: 5 V DC via USB-port
- Til programmering og visualisering af Modbus-enheder med pc'en
