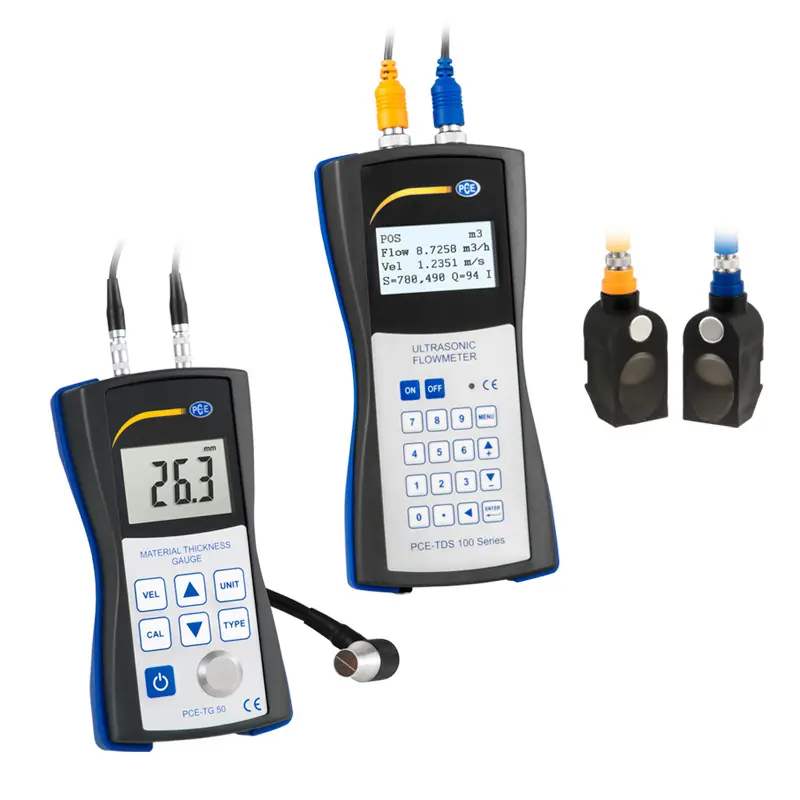

Ultralydsflowmåleren er påkrævet som en del af en kontrolmåling eller for hurtigt at bestemme flowet i en rørledning og er derfor et transportabelt/let at installere målesystem. Ultralydsflowmåleren fungerer efter transittidsforskelmetoden. Måleprincippet for ultralydsflowmåleren er ret simpelt.
At måle et rør med flowet i en vinkel tager kortere tid end at måle mod flowet. Jo stærkere strømmen bliver, jo længere tid har du brug for mod den, og jo hurtigere går du med den. Forskellen mellem strømningstiderne med strømmen og imod den afhænger direkte af flodens strømningshastighed. Ultralydsflowmåleren bruger denne effekt til at bestemme flowhastighed og flow.
Elektro-akustiske omformere ("piezoeffekt") sender og modtager korte ultralydsimpulser gennem mediet, der strømmer i røret. Transducerne er forskudt i længderetningen på begge sider af målerøret. De ikke-destruktive sensorer placeres på røret og fastgøres f.eks. med et kabelbinder. Inden for kort tid viser displayet flowhastigheden. Ultralydsflowmåleren kan bruges til at måle metalrør, plastikrør eller gummiledninger.
Væsker, der kan måles
Acetat, acetone, alkohol, ammoniak, anilin, benzen, butyrat, chloroform, ethanol, ethylalkohol, ether, ethylether, ethylenglycol, freon R12, benzin, glycerin, glycol, isobutanol, isobutan, isopentan, petroleum, hørfrøolie, methanol, methylalkohol, motorolie, dieselolie , Jordnøddeolie, Paraffinolie, Pentan, Petroleum, 1- Propanol, Kølevæske, Smøreolie, Silikoneolie, Transformerolie, Trichlorethylen, 1,1,1 - Trichlorethan, Terpentin, Destilleret Vand, Havvand.

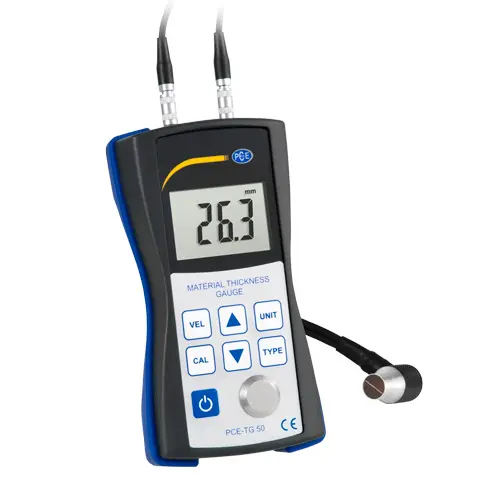

Den ultralydske materialetykkelsesmåler er en kompakt måleanordning til metaller, glas og homogen plast. Denne ultralydstestenhed arbejder med en ekstern ultralydssonde, denne sonde leder ultralydsbølger ind i materialet, der skal testes. Forskellige materialer transmitterer ultralyd ved forskellige hastigheder, så du kan vælge forskellige ultralydshastigheder på ultralydstestenheden.
Med tykkelsesmåleren kan du bestemme materialetykkelsen af metal, glas og plast på få sekunder andre homogene materialer. Ultralydstestenheden betjenes meget let ved hjælp af de syv knapper. Denne måleenhed kan kalibreres på stedet med en lille indsats ved hjælp af den integrerede kalibreringsblok. Alle målte værdier kan overføres til pc'en og analyseres ved hjælp af den valgfri software. Softwaren giver også mulighed for at eksportere dataene til Microsoft Excel.
| Ultralyd Flowmåler | PCE-TDS 100H | |
| Håndholdt måleområde | -32 ... +32 m/s | |
| Opløsning | 0,0001 m/s | |
| Nøjagtighed for DN ≥ 50 mm: for DN < 50 mm: |
±1,5 % af læsning ±3,5 % af læsning |
|
| Reproducerbarhed | ±1,0 % af læsning | |
| Medier | Alle væsker med en urenhed < 5 % og en flowhastighed>0,03 m³/h
|
|
| Flowenheder | Kubikmeter [m³]
| |
| Tidsindstilling | pr. dag [/d]
|
|
| Datalogger | 1800 målepunkter | |
| Interface | USB (til online måling og udlæsning af den interne hukommelse) | |
| Beskyttelsesklasse | IP 52 | |
| Strømforsyning | 3 x AA NiMH-batterier / 2100 mAh (12 timers driftstid, når fuldt opladet) 100 … 240 V AC 50/60 Hz |
|
| Dimensioner | 214 x 104 x 40 mm | |
| Vægt | 450 g | |
| Sensor ; | Nominel diameter DN 50 … 700, 57 … 720 mm | |
| Temperaturvæske | -30 … 160 °C | |
| Mål | 45 x 30 x 30 mm | |
| Vægt | 75 g | |
| Ultrasonisk materialetykkelsesmåler | PCE-TG 50 strong> | |
| Måleområde | 1,2 ... 200,00 mm (stål) | |
| Nøjagtighed | ±0,5 % af mv ±0,1 mm | |
| Opløsning | 0,1 mm (0,001 tomme) | |
| Lydens hastighed | 800 ... 9950 m/s | |
| Enheder | mm / tomme (kan skiftes) | |
| Strømforsyning | 3 x 1,5 V AAA-batterier | |
| Kalibreringsblok | 5,0 mm (integreret) | |
| Dataoutput | RS-232-grænseflade | |

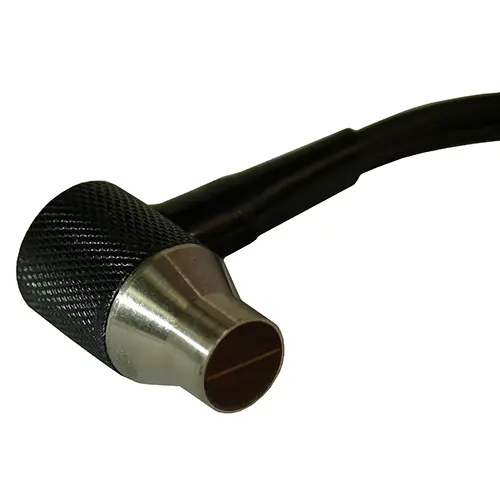

| Sensor | Frekvens 5 MHz | |
| måleflade: Ø8 mm; Kontaktflade: Ø10,2 mm | ||
| Hoved: Ø15,4 mm | ||
| Skærm | 4-cifret LCD | |
| Driftsbetingelser | Temperatur: -10 ... +50 °C | |
| Fugtighed: <80 % RF | ||
| Materialetemperatur | 0 ... +50 °C (permanent) | |
| +50 ... +85 °C (for 5 minutter; | ||
| efter 30 minutters afkøling under +50 °C) | ||
| Mål | Håndsæt: 142 x 77 x 40 mm | |
| Vægt | 265 g (med batterier og sensor ) | |
DAkkS-kalibreringscertifikat påkrævet for flowmåleren, der bekræfter sporbarhed til nationale teststandarder.
- 3-punktskalibrering, med en rørdiameter
Kalibreringscertifikater udstedes specifikt til kunden og kan ikke returneres.

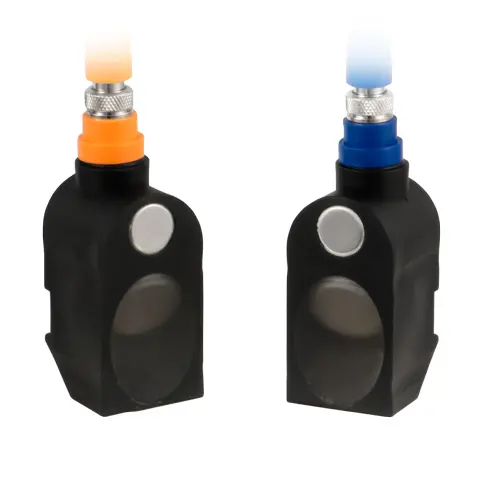

Standard sonde TDS-M1
- Temperaturområde: 160°C
- til rør størrelser fra 50 mm ... 700 mm
- Mål: 60 x 45 x 45 mm
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til den håndholdte enhed!
Software til programmering, læsning og arkivering af måledata. Softwarekittet består af interfacekablet og software-cd'en.
- Software inkl. datakabel til PCE-TDS 100H og PCE-TDS 100HS
Ultralydskoblingsgelen sikrer god transmission af ultralydsbølgerne og dermed høj nøjagtighed og reproducerbarhed. Ultralydskoblingsgelen er velegnet til applikationer inden for måling af vægtykkelse og ikke-destruktiv materialetestning (NDT).
- Kan bruges mellem -10 .. 80 °C
- Indhold: 100ml
Flowsensorer til DN300 ... DN6000 / Medietemperatur -30 ... 160 °C velegnet til ultralydsflowmåler PCE-TDS 100H/HS
- til rørstørrelser: 300 mm ... 6000 mm
On-Rail flowsensor til 50 ... 720 mm rørdiameter / temperaturer op til 160°C egnet til PCE-TDS 100H og PCE-TDS 100HS .
- til rørstørrelser 50 mm ... 720 mm
- medium temperatur 0 ... 160 °C
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til håndsættet!
On-Rail flowsensor til 20 ... 108 mm rørdiameter / temperaturer op til 160°C egnet til PCE-TDS 100H og PCE-TDS 100HS .
- til rørstørrelser 20 mm ... 108 mm
- mellemtemperatur 0 ... 160 °C
- følere på undersiden magnetisk
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til håndsættet!
Flowsensor til 20 ... 100 mm rørdiameter / temperaturer op til 160°C egnet til PCE-TDS 100H og PCE-TDS 100HS.
- til rørstørrelser 20 mm ... 100 mm
- mellemtemperatur 0 ... 160 °C
- mål: 90 x 85 x 24 mm
- Vigtigt! Hvis du bestiller sensoren senere, har vi brug for PCE-TDS 100 håndholdt enhed,
for at matche sensoren til den håndholdte enhed!
