Kalibrator datalogger PCE-MCA 50

Varenr.: PCE-MCA 50

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

Datalogger PCE-MCA 50

Universal kalibrator med kraftigt batteri /

Transducer til simulering og måling/generering af trin /

omfattende måle- og simuleringsfunktioner

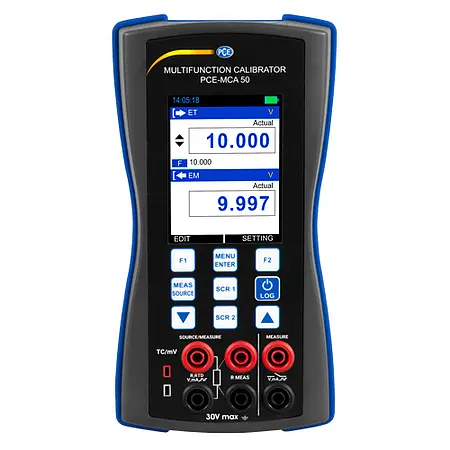

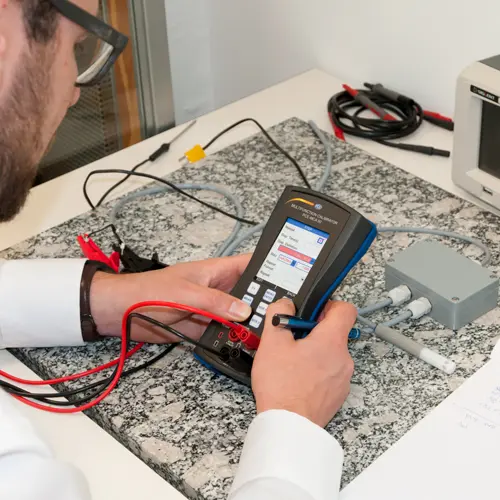

Den universelle kalibrator PCE-MCA 50 er beregnet til kalibrering og vedligeholdelse. Denne universelle kalibrator muliggør måling og simulering af elektriske variabler. På grund af batteridriften kan den universelle kalibrator PCE-MCA 50 bruges forskellige steder. De tilbudte målefunktioner gør det til et alsidigt måleinstrument, der kan bruges på mange områder. Afhængigt af applikationen kan den universelle kalibrator køre i op til 17 timer pr. batteriopladning. De målte resultater kan gemmes i den interne målehukommelse. Dette giver en kapacitet på op til 15.000 værdier.

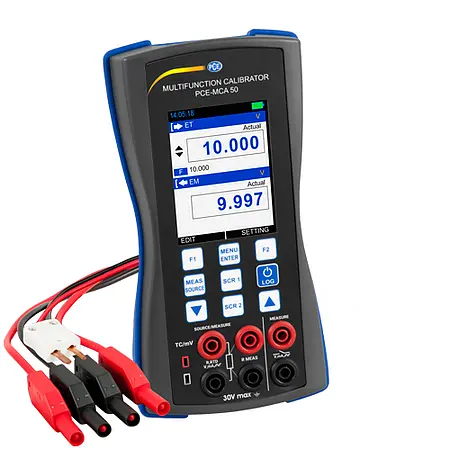

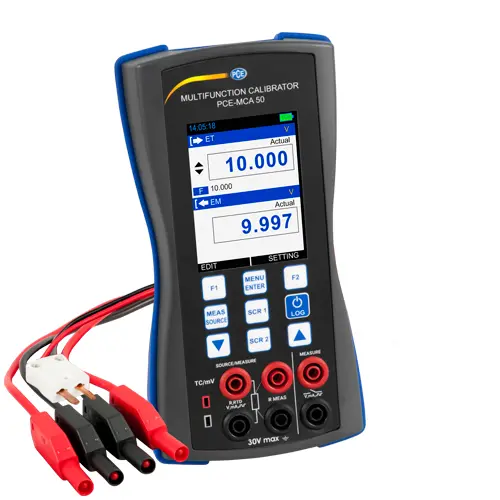

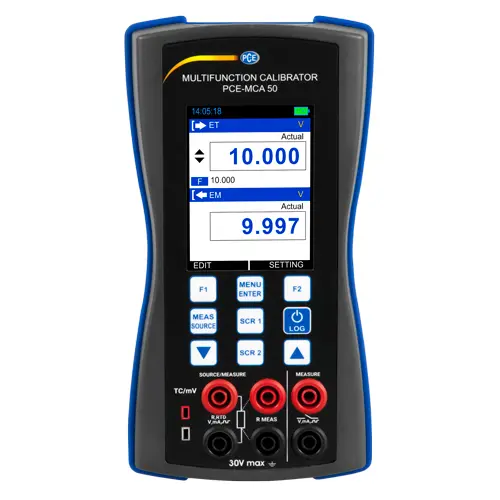

Det universelle kalibrator giver mulighed for at generere og måle jævnspænding og jævnstrøm. Den universelle kalibrator betjenes på en enkel måde ved hjælp af ni taster installeret på fronten. Testledninger og termoelementer kan også tilsluttes. Den universelle kalibrator udfører målefunktioner, spændings- og strømsimuleringer og en kontinuitetstest. De målte værdier kan aflæses på det store LC-display.

- kompakt håndholdt enhed

- brugervenlig menu

- genopladeligt stærkt batteri

- justerbar baggrundsbelysning

- ekstrem værdi og gennemsnitsmåling

- Kontinuitetstest

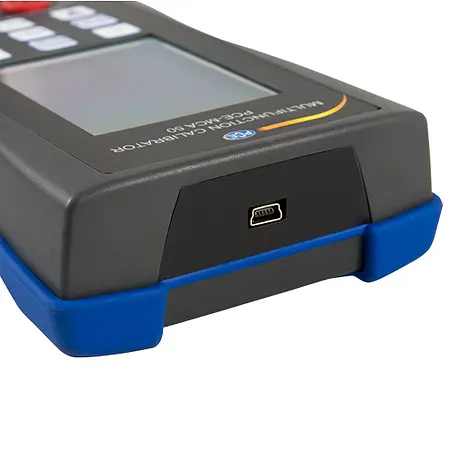

- USB-interface

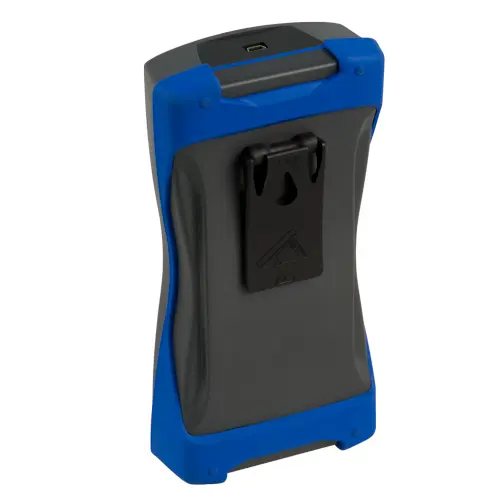

- ABS-hus med beskyttende gummidæksel

Visningstilstande	Måling: mA / V / mV / mA (24 V) / switch test / temperatur termoelement / modstand termometer / frekvens / puls
	Simulering: mA / V / mV / mA (2 W) / modstand / modstandstermometer / temperatur termoelement / frekvens / puls
Maksimal indgangsspænding	30 V DC
Indgangsimpedansmåling	Termoelement, mV, V, Frekvens, Puls: 1 MΩ mA: 10 MΩ
Svartid	<100 ms
belastningsimpedans	>4,7 KΩ ved termoelement / mV / V / puls / frekvens <750 Ω være i mA
Skærmens opdateringshastighed	10 aflæsninger pr. sekund
Isolation	500 V DC
Datalagring	150000 aflæsninger maksimum
Grænseflade	USB 2.0

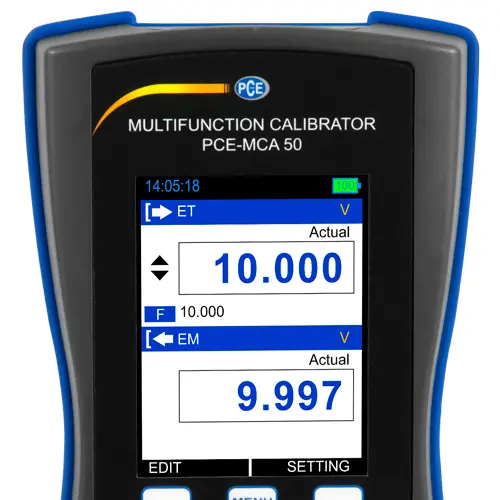

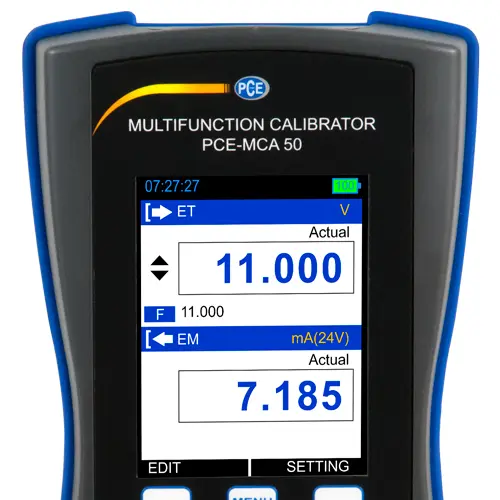

Skærm	3,2 " TFT LCD 240 x 320 pixels LED oplyst
Udgangsspændingsstrømsløjfe	24 V DC / 24 mA
HART mA sløjfemodstand	250 Ω ±20%

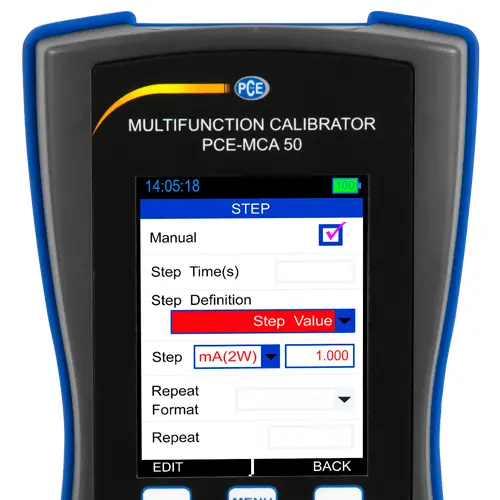

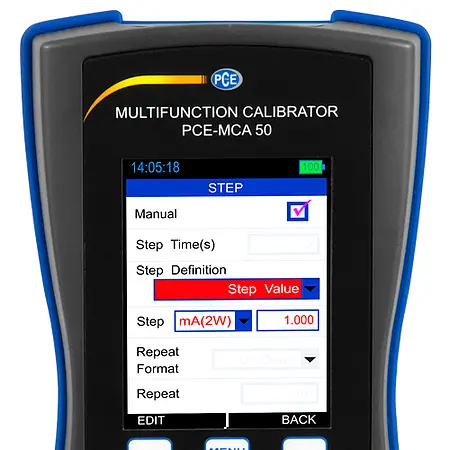

Specialfunktioner	Trin- og rampefunktion Automatisk og manuel tilstand √x, x2: For målefunktion
Kontinuitetstest	justerbar tærskel op til 100 Ω
Strømforsyning	genopladeligt batteri, 3000 mAh 3,7 V
Ladetid	max. 5 timer
Strømforsyning	100 . .240VAC, 50/60Hz, udgang 5VDC @ 1A
Batterilevetid	>17 t: simulering og måling med lav LCD-belysning >9 t: måling med lav LCD-belysning
Mål (L x B x H)	185,6 x 97,1 x 41,3 mm
Vægt	< ;500 g
Beskyttelsesklasse	IP20
Driftsbetingelser	0 ... +55 °C, 30 ... 90 % RH (ikke-kondenserende)
Opbevaringsforhold	-20 ... +60 °C, 30 ... 90 % RH (ikke-kondenserende)
Rec opvarmningstid	5 minutter

Tekniske data elektrisk måling
Parametre	Måleområde	Opløsning	Målenøjagtighed
V	0 ... 30 V DC	0,001 V	±0,02 % f.s. moms ±2 Dgt
mA	0 ... 24 mA		0,001mA
			±0,02 % f.s. moms ±2 Dgt
Elektriske simuleringsspecifikationer
Parametre	Måleområde	Opløsning	Målenøjagtighed
V	0 ... 12 V DC	0,001 V	±0 , 02 % af moms ±2 Dgt
mA	0 ... 24 mA		0,001mA
			±0,02 % f.s. moms ±2 Dgt
Teknisk datamåling / simuleringstermoelement mV
>Termoelementtype	Måleområde	Opløsning	Målenøjagtighed
E	-200 ... +1000 °C	0,1 °C	±0,3 °C
J	-200 ... +1200 °C	0,1 °C	±0,3 °C
K	-200 ... +1372 ° C	0,1 °C	±0,3 °C
T	-200 ... +400 °C	0,1 °C	±0 ,3 °C
B	+450 ... + 1800 ° C	0,1 °C	±0,5 °C
R	0 ... +1750 °C	0,1 ° C	±0,5 °C
S	0 ... +1750 °C	0,1 °C	±0,5 °C
N	-200 ... +1300 ° C	0,1 °C	±0,3 °C
mV	-10 ... 80 mV -10 ... 250 mV	0,001 mV 0,01 mV	±0,02 % f.s. moms ±4 µm ±0,02 % f.s. moms ±0,02 mV

Teknisk datafrekvensmåling
Måleområde		Opløsning
0,0143 ... 9,9999 Hz		0,0001 Hz
10 ... 99.999 Hz		0,001 Hz
100 ... 999,99 Hz		0,01
1000 ... 9999,9 Hz		0,1 Hz
10000 ... 50000 Hz		1H z

Funktion		Specifikation
Triggertærskel		0 ... 12 V i 1 V-trin
Målenøjagtighed		±0,01 % f.s. moms ±1 Dgt
Understøttede enheder		Hz, kHz, cph, cpm, sek., msec., µsec
;
Tekniske data pulstal
Funktion		Specifikation>
Måleområde		0 ... 999999 pulser
Triggertærskel		0 ... 12 V i 1 V-trin

Teknisk datafrekvensgenerering
Måleområde		Opløsning
0,0005 ... 0,5 Hz		0, 00001 Hz
0,5 ... 50 Hz		0,0001 Hz
50 ... 500 Hz			0,001Hz
500 ... 5000 Hz			0,01 Hz
5000... 10000 Hz		0,1 Hz

Funktion		Specifikation
Positiv firkantbølgeudgangsamplitude		0 .. 12 V PP (±0,5 V)
Udgangsamplitude symmetrisk firkantbølge		0 ... 6 V PP (±0,5 V)
Målenøjagtighed		±0,02 % af aflæsningen ±2
Duty cycle		1 ... 99 % (op til 500 Hz)
understøttede enheder		Hz , KHz, cph, cpm, sek, msek. , µsek.

Teknisk datapulsgenerering
Funktion		Specifikation
Måleområde		0 ... 999999 pulser
Opløsning		1 puls
Positiv firkantbølgeudgangsamplitude		0 ... 12 V PP (±0,5 V PP)
Udgangsamplitude symmetrisk firkantbølge		0 ... 6 V PP (±0,5 V PP)
pulsfrekvens enz		0,0005 ... 10000 Hz
Duty cycle		1 ... 99 % (op til 500 Hz)

Teknisk datamåling og simulering
Parametre	Måleområde	Opløsning	Målenøjagtighed
Modstand (Ω)	0 ... 400 Ω	0,01 Ω	4-leder måling: ±0 . 02 % f.s. moms ±0,01Ω Simulering: ±0,02 % f.s. Mw ±0,02 Ω
	400 ... 4000 Ω	0.1 Ω	4-leder måling: ±0,02 % af f.s. moms ±0,1Ω Simulering: ±0,02 % f.s. Mw ±0,15Ω
Pt10 ... Pt1000	-200 ... +200 °C	Pt10 ... Pt400: 0,01 °C	4 -trådmåling: ±0,15 °C, simulering: ±0,15 °C
	+200 ... +600 ° C +600 ... +850 °C	Pt500... Pt1000: 0,1 °C	4-leder måling: ±0,3 °C, simulering: ±0,35 °C
Ni100	-60 ... +180°C	0, 01 °C	Simulering: ±0,35 °C, 4-leder måling: ±0,1 °C
Ni120	-80 ... +260 °C	0,01 °C	Simulering: ±0,15 °C
Cu10 ... Cu100	-200 ...+260 °C	0,01 °C	4-leder måling: ±0,2 °C , simulering: ±0,8 °C

Egne temperatursensorer
Pt10 (285) Pt50 (385) Pt100 (385) Pt200 (385)	Pt400 (385) Pt500 (385) Pt1000 (385) Pt100 ( 3926 )	Ni100 (672) Ni100 (618) Ni120 (672)	Cu10 (427) Cu50 (427) Cu100 (427)
