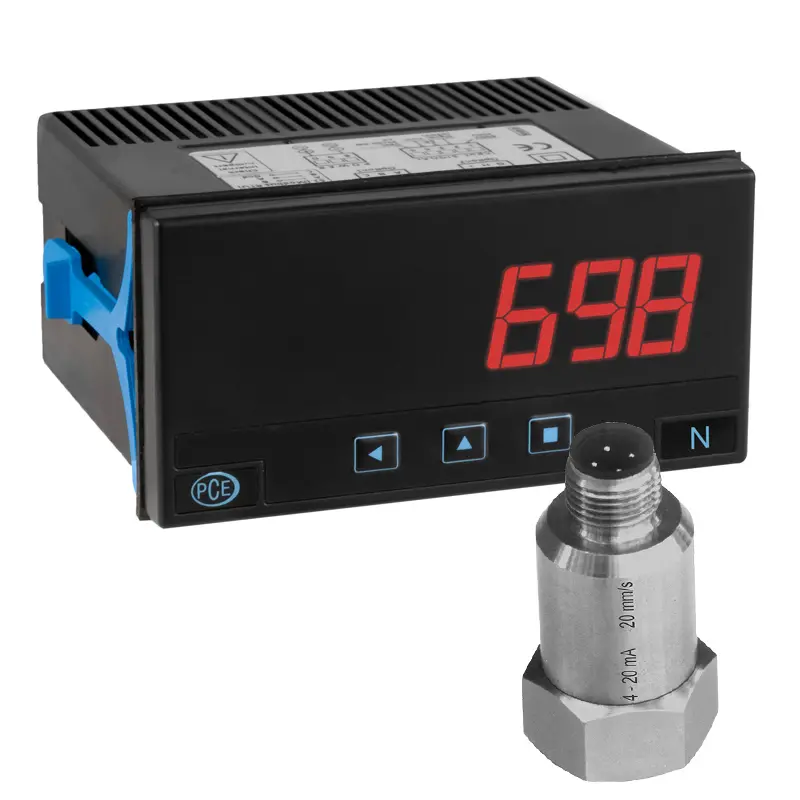

Det indbyggede display kan konfigureres som en AC og DC voltmeter (op til 600 Vac / DC), AC og DC amperemeter (op til 5 AAC / DC). Det indbyggede display viser også målte værdier af processignaler (mA, VDC), termoelementer, resistive temperatursensorer (Pt, Ni, PTC og NTC), modstande, potentiometre og frekvens. Det indbyggede display kan konfigureres ved hjælp af fronttasterne. Det indbyggede display er installeret i en paneludskæring med standardstørrelsen 96 x 48 mm (1/8 DIN). Den målte værdi kan skaleres med 4 cifre (9999 / -1999).
Der er også en hurtig adgangsfunktion til alarmsætpunkter, ekstern styring til aktivering af foruddefinerede funktioner, eco mode for lavt forbrug, valgbar dobbeltskalering , 5 konfigurerbare lysstyrkeniveauer på det indbyggede display. En enkelt universel strømforsyning 18 ... 265 V AC / DC gør det indbyggede display til et letanvendeligt procesmåleapparat. Valgfrie moduler til udgang og kontrol (relæ, analog udgang, Modbus RTU) er tilgængelige for den indbyggede skærmbruger.

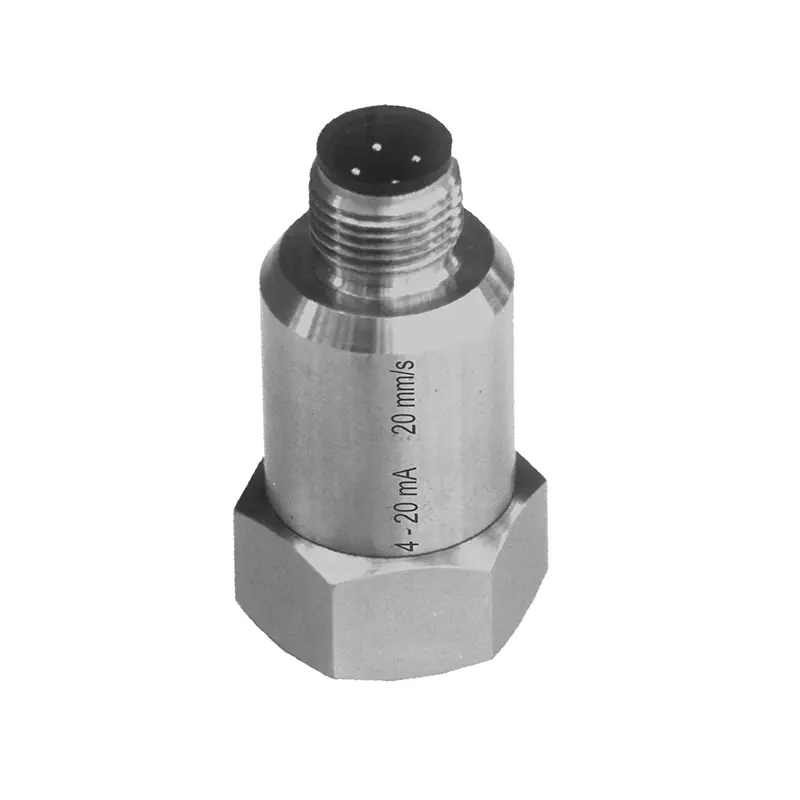

Det eksterne accelerometer bruges til at måle vibrationshastigheden af maskiner og udstyr . Accelerometeret sender den målte værdi som et 4 ... 20 mA standardsignal til downstream styre- og reguleringsteknologi. Med accelerometeret kan der således udføres en komplet signalbehandling til måling af vibrationsalvorligheden. Sensoren kan bruges til målinger i henhold til DIN/ISO 10816.
4 ... 20 mA-signalet angiver RMS-værdien af vibrationshastigheden igen. Måleområdet strækker sig fra 0,2 ... 20 mm/s. Frekvensområdet er fra 10 ... 1000 Hz Accelerometeret forsynes via en strømsløjfe og er fuldstændig galvanisk isoleret. Vibrationssensoren er beskyttet mod omvendt polaritet. Føleren er forbundet til PLC'en via en M12 kabelforbindelse. For at kunne bruge accelerometeret i barske miljøer, skal det IP67 beskyttet.
- Tilslutning: Binder 713
- Udgang : 4 .. .20mA
| Skærm PCE-DPD-U | |
| Indgang | 2-, 3-leder PT100, PT500, PT1000, Ni100, Ni200, Ni1000 |
| Termoelementer type K, J, E, N, L, R, S, B, T, C | |
| Potentiometer: 500 ... 20 kOhm | |
| Modstand: 5k ... 50kOhm | |
| Processignaler: 4 ... 20 mA, 0 ... 10 V | |
| Frekvens: 0 ... 100 Hz | |
| DC-spænding: 60mV, 200mV 2V, 20V, 200V, 600V | |
| DC-strøm: 20 mA, 5 A | |
| AC-spænding: 2V, 20V, 200V, 600V | |
| AC-strøm: 20 mA, 5 A | |
| Målehastighed | 3/sekund |
| Opløsning | 16 bit |
| Nøjagtighed | 0,1 % |
| Intern modstand | Spændingsmåling: 1 MΩ |
| Nuværende måling: 12 Ω | |
| Skalering | 21 point |
| Skærm | 4-cifret 7-segment LED-display, trefarvet |
| Skærmområde | -1999 ... 9999 |
| Udgange | Relæ, analog, seriel med valgfri udgangskort |
| Omgivelsestemperatur | I drift: 0 °C .. 0,55°C |
| Opbevaring: -20 °C ... +70 °C | |
| Dimensioner digitalt display | 96 mm x 48 mm x 91 mm |
| Paneludskæring | 92 mm x 45 mm (ifølge DIN) |
| Forsyningsspænding | 18 .. 265 V AC/DC |
| Beskyttelsesklasse | Forside: IP 65 |
| Vægt | < 200 g |
| Montering | Montering af clips med spændeskruer, |
| Elektrisk forbindelse via klemrække | |
| Digitalt displayhus | Robust plastikhus |
| Vibrationssensor | |
| Output | 4 ... 20 mA RMS |
| Lineært måleområde | at 4 ... 25 mA 0,2 ... 25 mm/s |
| Nominel værdi (effektiv) | 20 mm/s |
| Følsomhed | 0, 8 mA/mms-1 |
| Lavere 3 dB grænsefrekvens | 10 Hz |
| Lavere 10 % afskæringsfrekvens | 20 Hz |
| Øvre 3 dB afskæringsfrekvens | 1000 Hz |
| Øvre 10 % afskæringsfrekvens | 650 Hz |
| Ulinearitet | ± 2 |
| Iboende støj | ± 0,005 mm/s |
| Output-rippel ( 1,5 .... 1000 Hz) | <3% |
| Indstillingstid til 1 % afvigelse | 2 s |
| Sløjfeforsyningsspænding | 12 ... 30 V DC |
| maksimal lineær udgangsstrøm | 25 mA |
| Udgangsstrøm ved overbelastning | <32 mA |
| t piezo-system | Skæringsprincip |
| Frakturacceleration | ± 4000 g |
| Tværretningsfaktor | > 5 % |
| Driftstemperatur | -40 ... 85 °C |
| Følsomhedens temperaturfølsomhed | ± 0,05%/K |
| Følsomhed for temperaturspring | 0.02 ms-2/K |
| NULLpunktets temperaturdrift | ± 0,65 µms-1/K |
| beskyttelsesgrad | IP67 |
| Vægt | 66 g |
| Elektrisk tilslutning | Flangefatning Binder 713 M12 |
| Mekanisk forbindelse | M8-tråd i bunden |

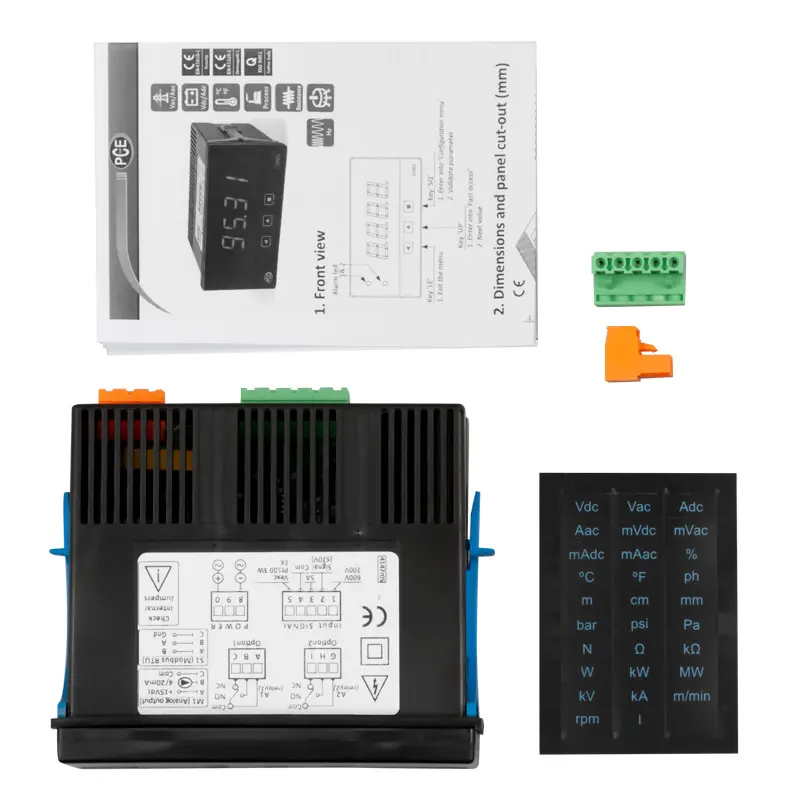

1 x indbygget skærm PCE-VMS 100
1 x PCE-AC420-210 accelerationssensor

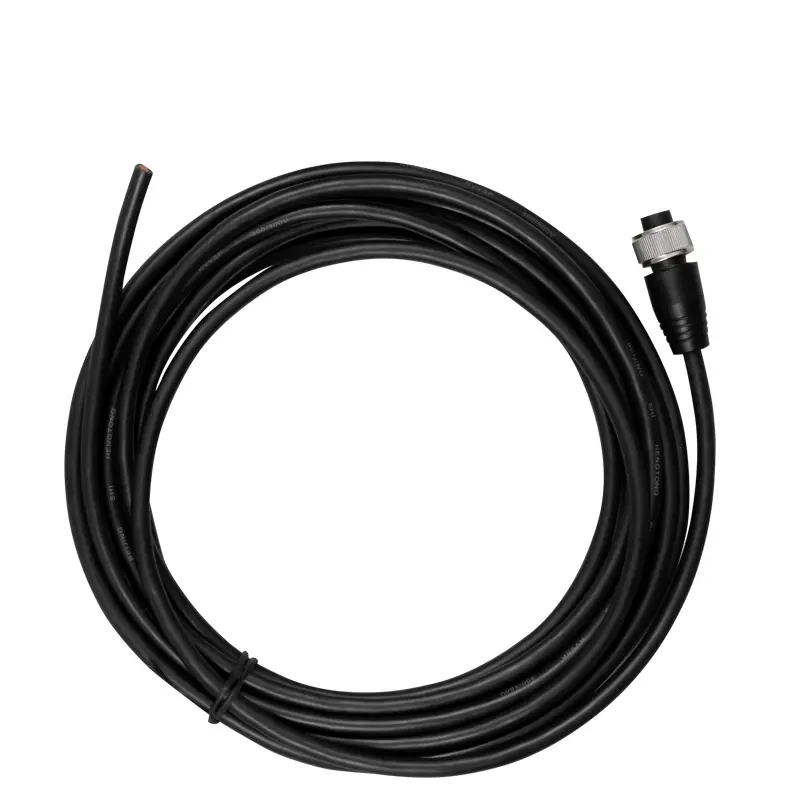

1 x PCE-AC420|M12-PIG5 5 meter kabel 4-leder
2 x terminaler til display
1 x PCE-AC420|ADH_PAD rustfrit stål klæbepude
1 x PCE-AC420|MAG_PAD magnetholder
1 x PCE-AC420|M12 stik med skrueterminaler M12 til Ø 4 .. 6 mm kabel
1 x brugsanvisning
PCE-TGH450-hus til skærme, controllere eller papirløse optagere med paneludskæring 45,0 x 92,0 mm. Til laboratoriebrug.
Boligtype: Skrivebordskabinet med fødder
Boligmateriale: ABS
Frontpanelmateriale: Aluminium
Udskæring: 45 x 92 mm
Det analoge udgangsmodul tilbyder en 4 ... 20 mA udgang, elektrisk isoleret, til installation i Opt1-muligheden (slot 1).
- Udgangsområder: 4 ... 20 mA (aktiv og passiv)
- Aktiv udgang: Klemme A (+15V DC) og B (mA) RL < 350 R
- Passiv udgang: Klemme C (GND) og B (mA) RL < 700 R
- Nøjagtighed: < 0,5 % FS
- Isolation: 1000V DC
- Responstid: < 100 msek. + Displayets responstid
- Opt1 (plads 1)
- Tilslutning : Binder 713
- Udgang: 4 ... 20 mA
