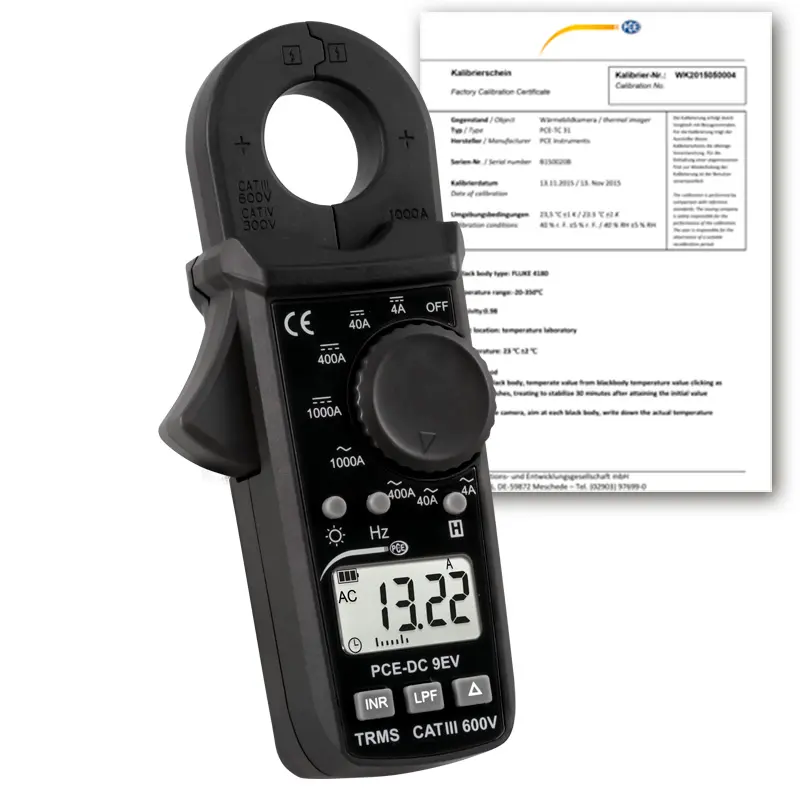

Elektrisk måleteknologi Strømklemme PCE-DC 9EV-ICA inkl. ISO kalibreringscertifikat

Varenr.: PCE-DC 9EV-ICA

»Spørgsmål om denne vare

Leveringstid: 5 - 7 Hverdage

Nuværende klemme med et måleområde på 0 ... 1000 A AC/ DC / Frekvensmåling

lille og kompakt design / startstrømmåling / klar til brug /

25 mm bred strømklemmeåbning / valgfrit med ISO-certificering

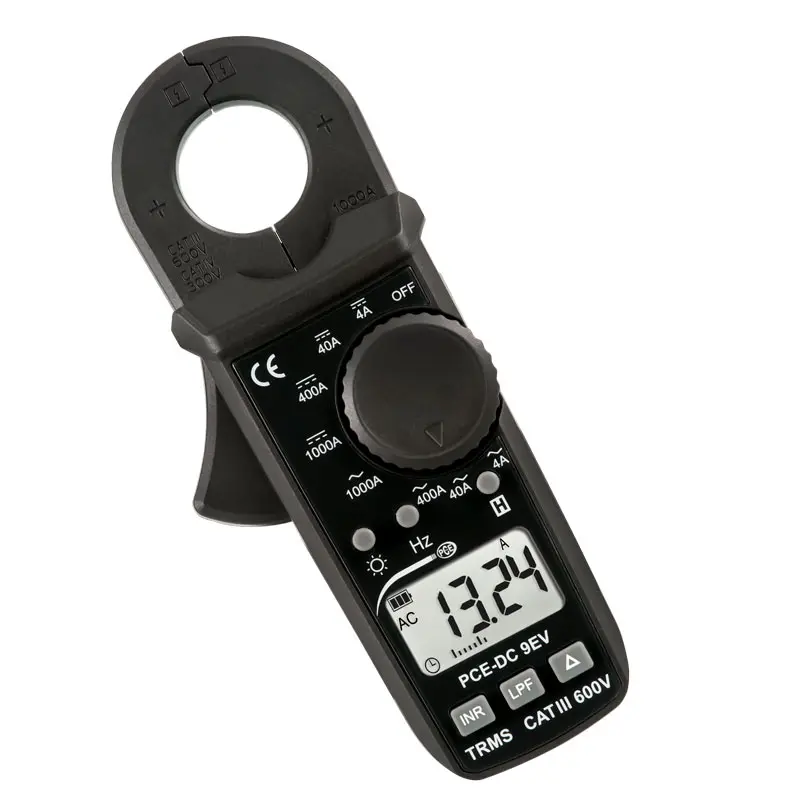

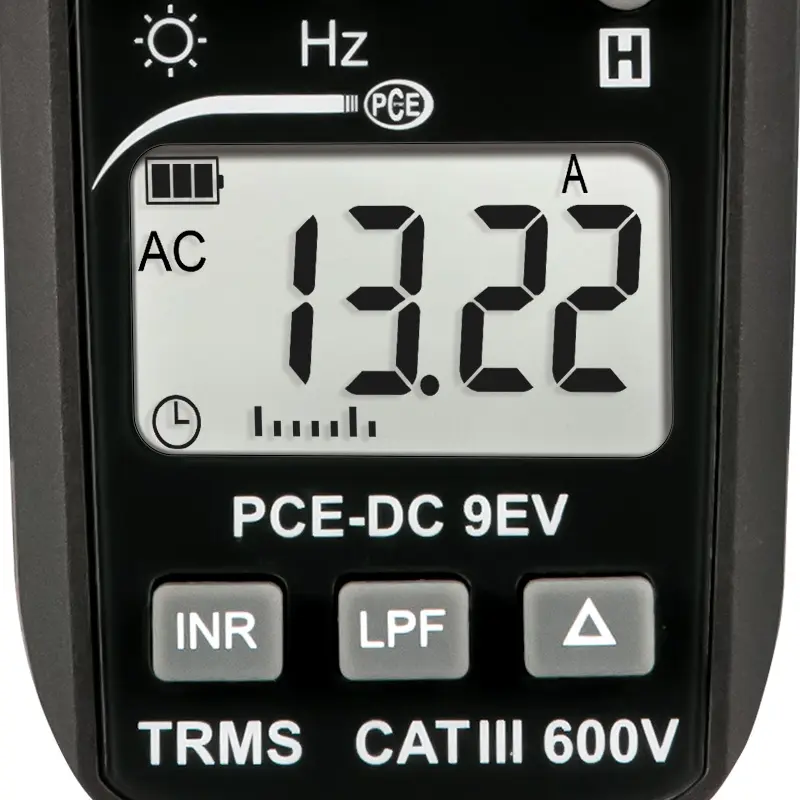

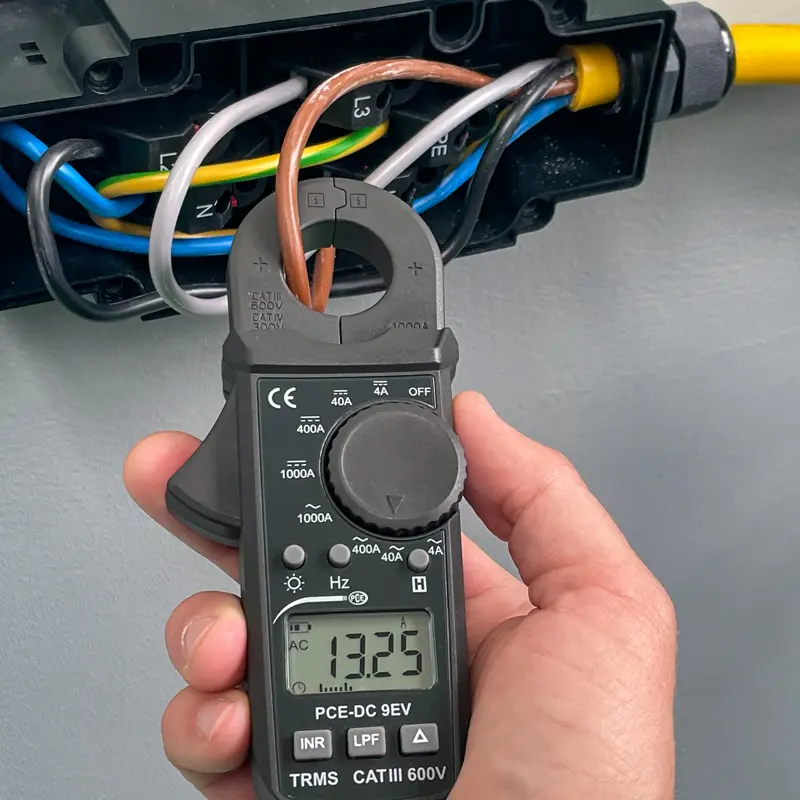

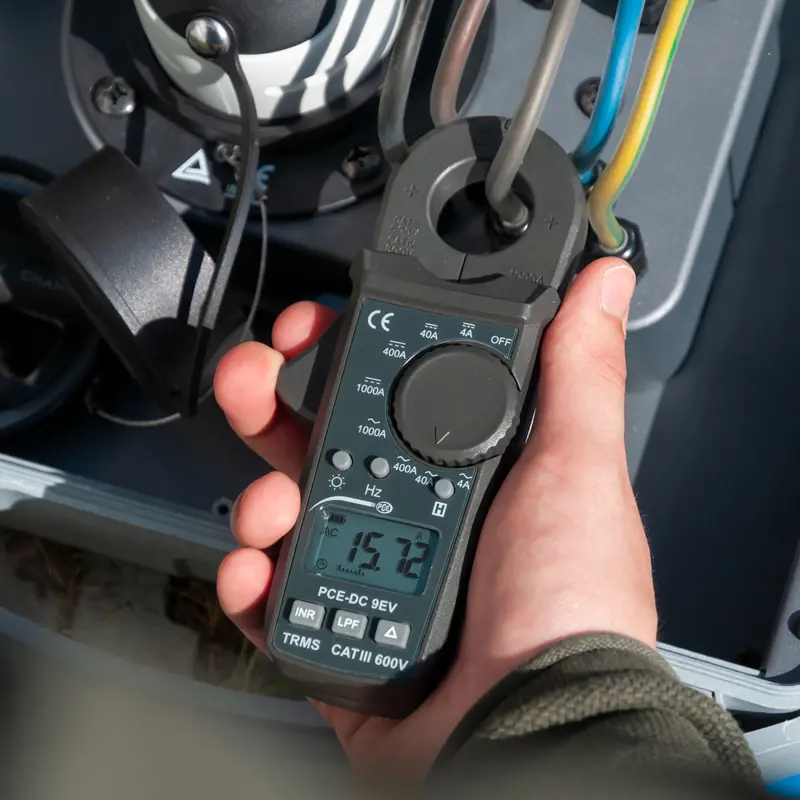

Strømklemmen er en måleanordning til præcis bestemmelse af elektriske strømme. Med en strømtangdiameter på 25 mm og et måleområde på 0 … 1000 A AC/DC dækker strømtangen en stor del af alle måleopgaver. Strømmen måles induktivt med strømklemmen. Det betyder, at de testobjekter, der skal måles, ikke skal slukkes på forhånd. Det betyder, at strømmen kan måles under drift. Den målte værdi vises numerisk såvel som grafisk ved hjælp af et søjlediagram. Det kompakte design af den aktuelle klemme gør det også nemt at opbevare måleapparatet i arbejdstasker.

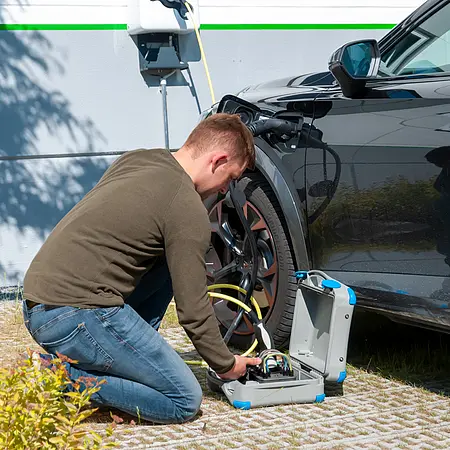

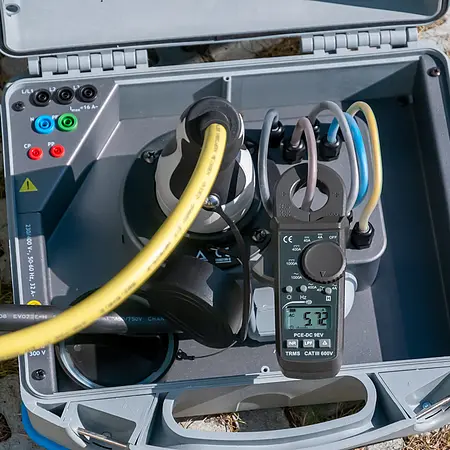

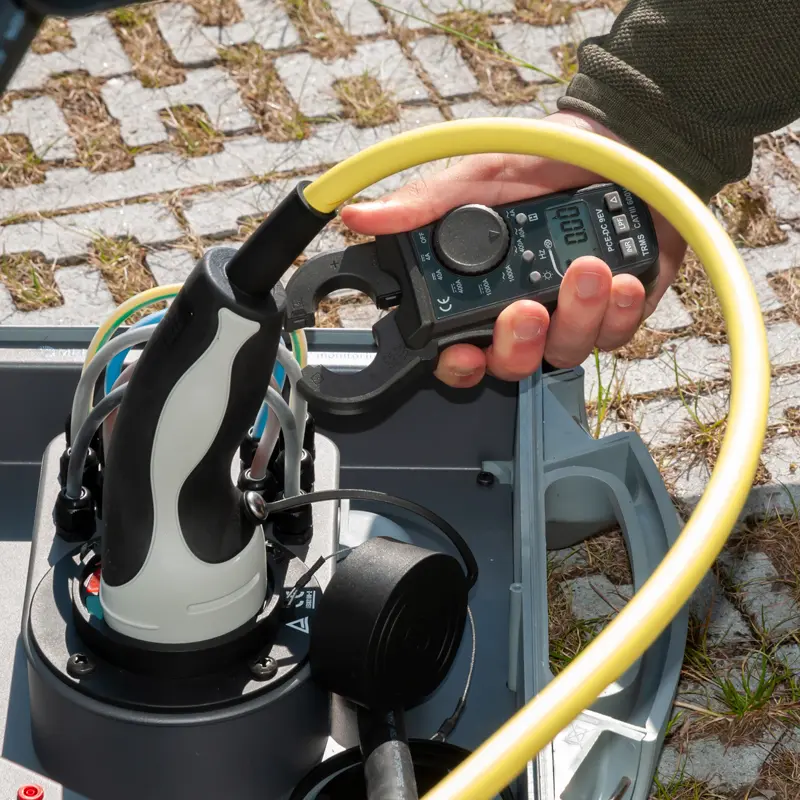

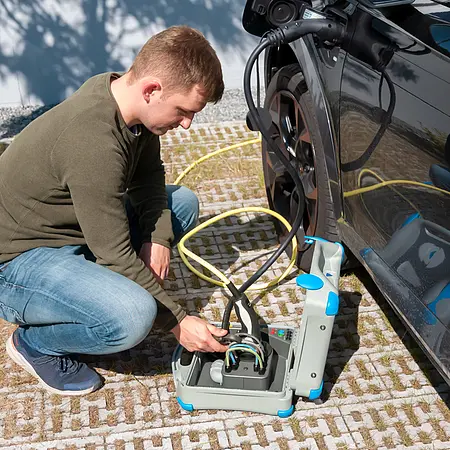

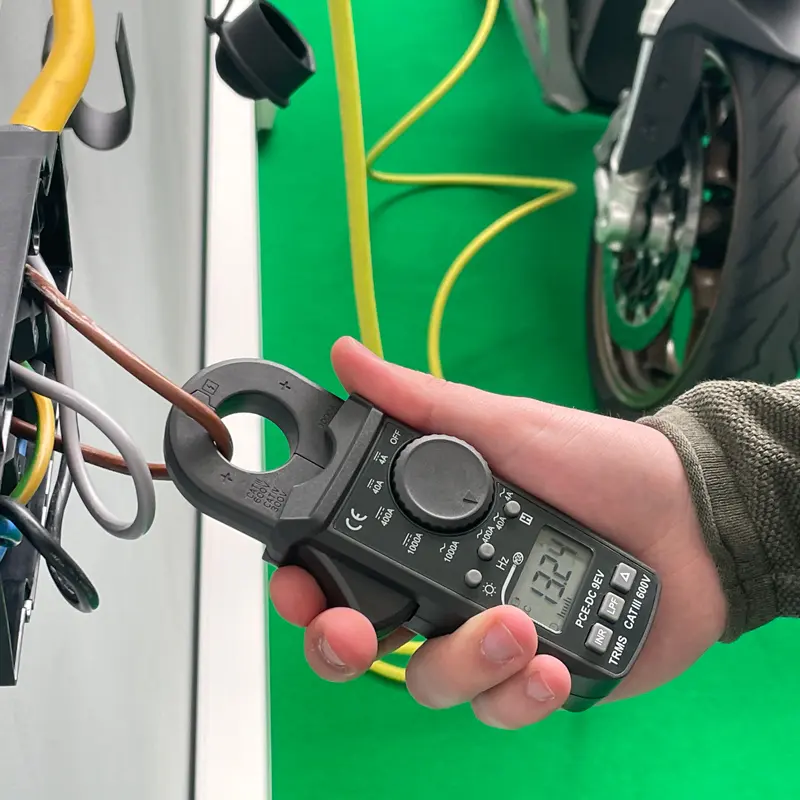

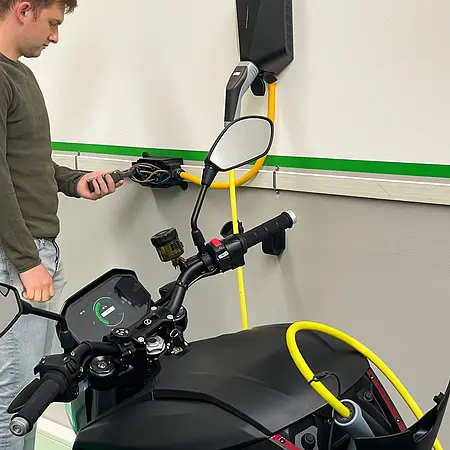

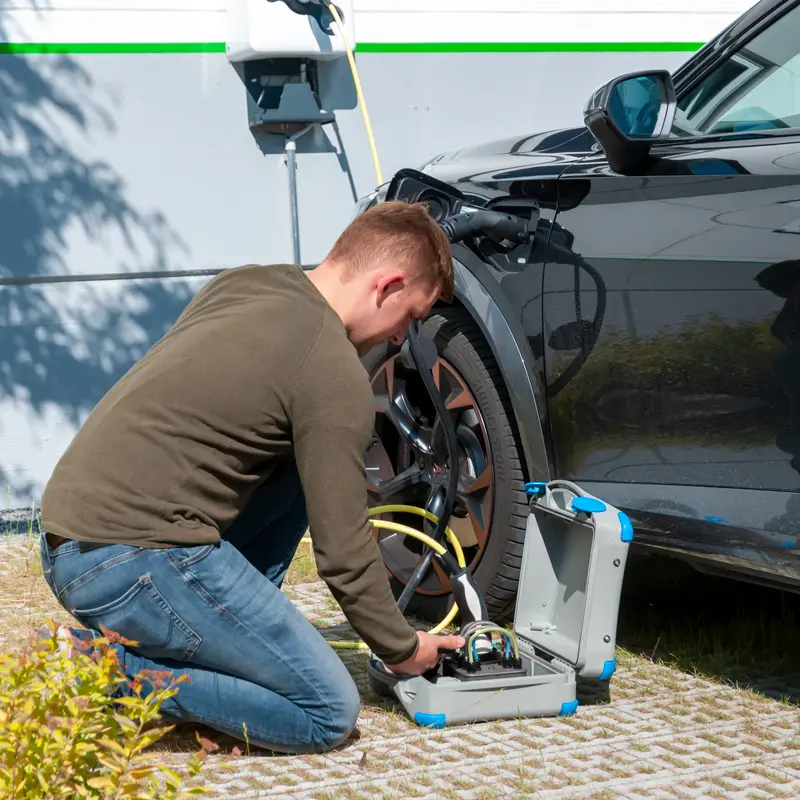

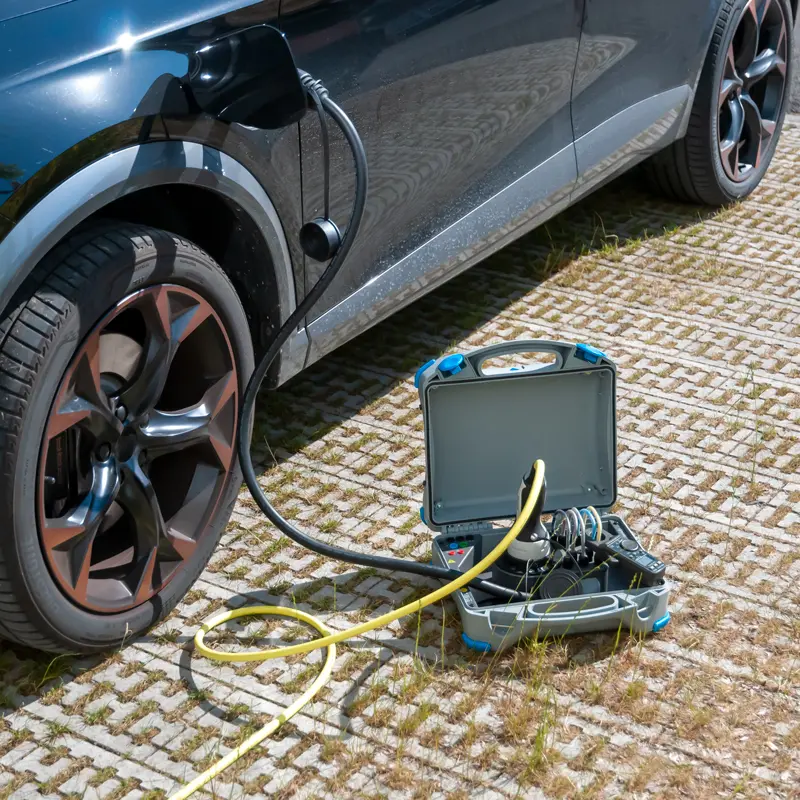

Elektrisk mobilitet spiller en stadig vigtigere rolle. Det er derfor vigtigt at kende strømmen i ledningerne. Vægboksen på et elektrisk køretøj kan overvåges på den primære og sekundære side med strømklemmen. Strømklemmen kan også bruges på værksteder ved kontrol af elbiler. Startstrømmen for de elektriske motorer eller den indbyggede strøm kan kontrolleres med strømklemmen.

Ud over den normale måletilstand kan strømklemmen også måle startstrømmen. En startstrømmåling med strømklemmen er især nødvendig ved start af motorer, såsom ventilationsanlæg, for at udelukke mulige fejlkilder. Derudover har tangmåleren en lavpasfilterfunktion. Denne funktion kan bruges til at bestemme strømme i lavfrekvensområdet. Strømme op til en frekvens på 1 kHz måles af strømklemmen. Det betyder, at strømklemmen f.eks. kan bruges ved måling af strømmen i mellemhøjttalere.

- induktiv strømmåling

- måleområde 0 ... 1000 A AC / DC

- baggrundsbelysning

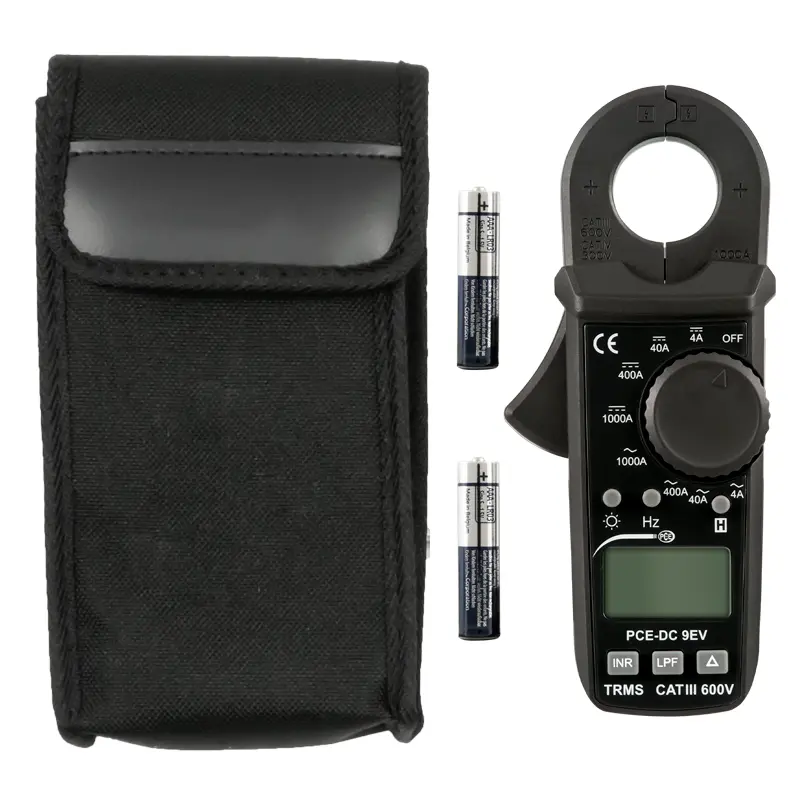

- lille og kompakt design

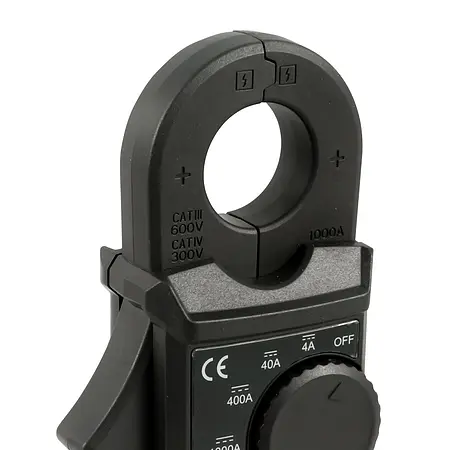

- 25 mm bred indvendig diameter

- Måling af startstrøm


DC
Måleområde	0 ... 4 A DC
Opløsning	1 mA DC
Nøjagtighed*	± 1,5 % af moms ± 3 cifre

Måleområde	0 ... 40 A DC
Opløsning
td>	10 mA DC
Nøjagtighed*	±1,5 % v . moms ± 3 cifre

Måleområde	0 ... 400 A DC
Opløsning
td	100 mA DC
Nøjagtighed*	±1,5 % v. moms ± 3 cifre

Måleområde	0 ... 900 A DC
Opløsning
td>	1 A DC
Nøjagtighed*	±1,5 % v . moms ± 3 cifre

Måleområde	900 ... 1000 A DC
Opløsning
td>	1 A DC
Nøjagtighed*	±2,0 % v . moms ± 3 cifre

Overbelastningsbeskyttelse 1000 A DC
	;
AC
Måleområde	0 ... 4 A AC
Opløsning	1 mA AC
Nøjagtighed*	±1,5 % af moms ± 3 cifre (50 / 60 Hz)
	±2,0 % af moms ± 4 cifre (40 ... 400 Hz)

Måleområde	0 ... 40 A AC
Opløsning	10 mA AC
Nøjagtighed*	±1,5 % af moms ± 3 cifre (50 / 60 Hz)
	±2,0 % af moms ± 4 cifre (40 ... 400 Hz)

Måleområde	0 ... 400 A AC
Opløsning	100 mA AC
Nøjagtighed*	±1,5 % af moms ± 3 cifre (50 / 60 Hz)
	±2,0 % af moms ± 4 cifre (40 ... 400 Hz)

Måleområde	0 ... 900 A AC
Opløsning	1 A AC
Nøjagtighed*	±1,5 % af moms ± 3 cifre (50 / 60 Hz)
	±2,0 % af moms ± 4 cifre (40 ... 400 Hz)

Måleområde	900 ... 1000 A DC
Opløsning	1 A AC
Nøjagtighed*	±2,0 % af moms ± 3 cifre (50 / 60 Hz)
	±2,5 % af moms ± 4 cifre (40 ... 400 Hz)

Overbelastningsbeskyttelse1000 A AC
TrueRMS, topfaktor til 3%
*Med en topfaktor på>2% øges nøjagtigheden med yderligere 2%

Frekvens
Måleområde ved 4 A AC	1 ... 10 Hz
opløsning	0,1 Hz
minimumstrøm	0,2 A AC
Nøjagtighed	±0,5 v. moms % ± 2 cifre

Måleområde ved 4 A AC	10 ... 4 kHz
Opløsning	0,1/1 Hz
minimumstrøm	0,08 A AC
Nøjagtighed	±0,5 v. moms % ± 2 cifre

Måleområde ved 4 A AC	4k ... 40 kHz
Opløsning	1/10 Hz
minimumstrøm	0,20 A AC
Nøjagtighed	±0,5 v. moms % ± 2 cifre

Måleområde ved 40 A AC	1 ... 10 Hz
Opløsning	0.1
minimumstrøm	1 . 5 A AC
Nøjagtighed	±0,5 v. moms % ± 2 cifre

Måleområde ved 40 A AC	10 ... 4 kHz
Opløsning	0.1/1
minimumstrøm	0,8 A AC
Nøjagtighed	±0,5 v. moms % ± 2 cifre

Måleområde ved 400 A AC	2 ... 4 kHz
Opløsning	0.1/1
minimumstrøm	4 A AC
Nøjagtighed	±0,5 v. moms % ± 2 cifre

Måleområde ved 1000 A AC	1 ... 4 kHz
Opløsning	0.1/1
minimumstrøm	40 A AC
Nøjagtighed	±0,5 v. moms % ± 2 cifre

Overbelastningsbeskyttelse 1000 A AC

Indløbsstrøm
Måleområde	4 A AC
Triggerstrøm (tærskelværdi)	0,2 A AC
Måleområde	40 A AC
Triggerstrøm (tærskel)	2 A AC
Måleområde	400 A AC
Triggerstrøm (tærskelværdi)	20 A AC
Måleområde	1000 A AC
Triggerstrøm (tærskel)	200 A AC

Integrationstid 100 ms
Overbelastningsbeskyttelse 1000 A AC/DC

AC lavpasfilter (LPF) )
Måleområde	4 A AC
Opløsning	0,001 A AC
Nøjagtighed	3 % ±5 cifre
Måleområde	40 A AC
Opløsning	0,01 A AC
Nøjagtighed	3 % ±5 cifre
Måleområde	400 A AC
Opløsning	0, 1 A AC
Nøjagtighed	3 % ±5 cifre
Måleområde	0 ... 900A AC
Opløsning	1A AC
Nøjagtighed	3 % ±5 cifre
Måleområde	900 ... 1000 A AC
Opløsning	1 A AC
Nøjagtighed	4 % ±5 cifre

Lavpasfilteret henviser til en frekvens på op til 1 kHz

Andre specifikationer
Alle nøjagtigheder gælder for et miljø mellem 18 ... 28 °C
;
Nuværende klemme indvendig diameter	25 mm
Skærm	LC-skærm
Valg af måleområde	manuel
Strømforsyning	2 x 1,5 V AAA-batterier
Strømforbrug	22 mA med baggrundsbelysning slukket
Målehastighed	3 Hz for numerisk visning
	30 Hz til søjlediagrammer
Driftsforhold	-10 ... 50 °C, <85 % RF, ikke-kondenserende
Opbevaringsforhold	-20 ...+ 60 °C, <75 % RF, ikke-kondenserende
maksimal højde	2000 m
Mål	152 mm x 66 mm x 36 mm
Vægt	190 g (med batterier)
	;
