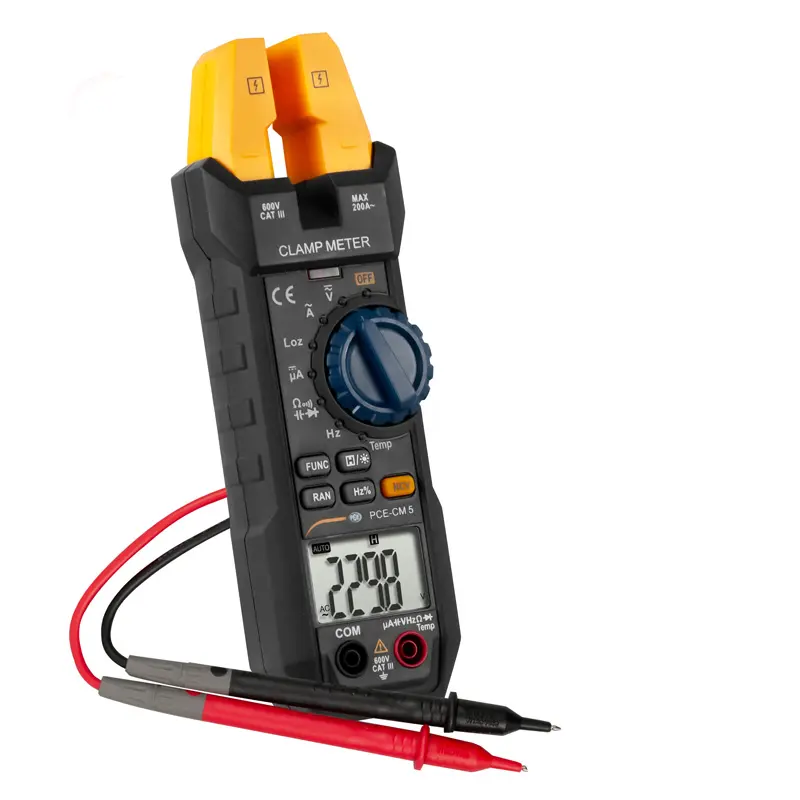

Elektrisk måleteknologi strømklemme PCE-CM 5

Varenr.: PCE-CM 5

»Spørgsmål om denne vare

Leveringstid: 1 - 2 Hverdage

Strømklemme med NCV-måling / strømmåling op til 200 A AC /

Frekvensmåling direkte på den aktuelle klemme / klar til brug / nem at bruge

Tangemåleren er et multimeter med en række forskellige funktioner. Strømmålinger op til 200 A AC kan udføres berøringsfrit med strømklemmen. Dette strømområde af strømtangen dækker således allerede et stort område af strømmålinger. Takket være strømklemmens kontaktløse strømmålinger kan der foretages målinger under drift. Det betyder, at der ikke skal laves måleforberedelser med den aktuelle klemme, da der kan tages mål direkte på den linje, der skal måles.

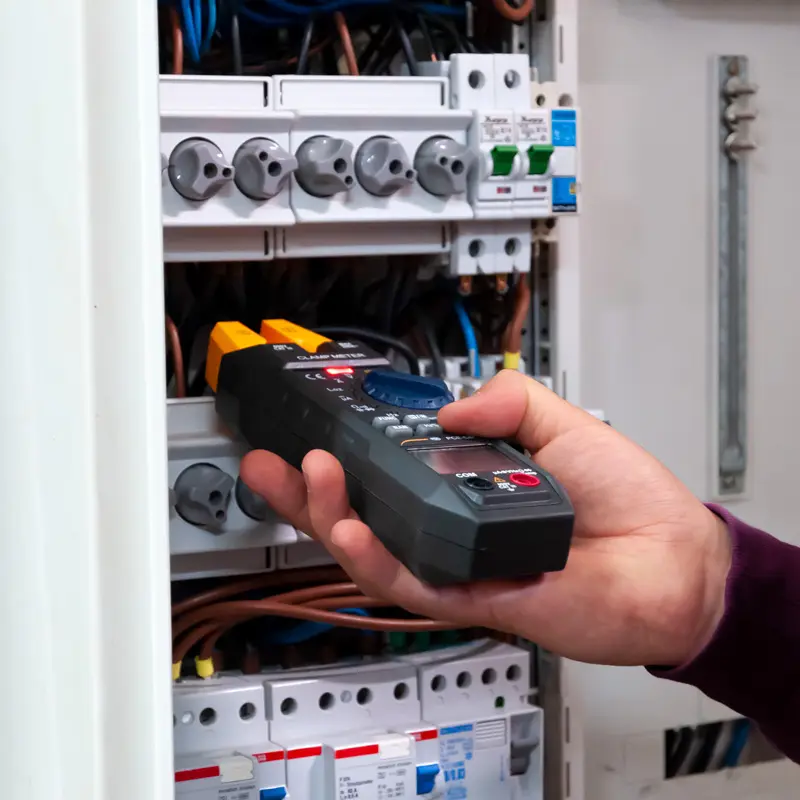

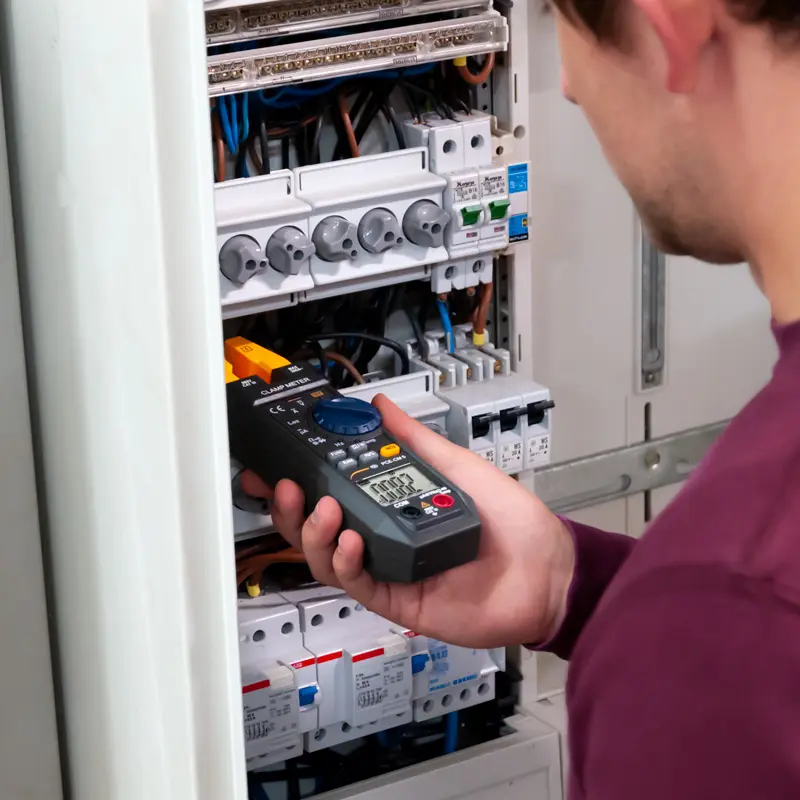

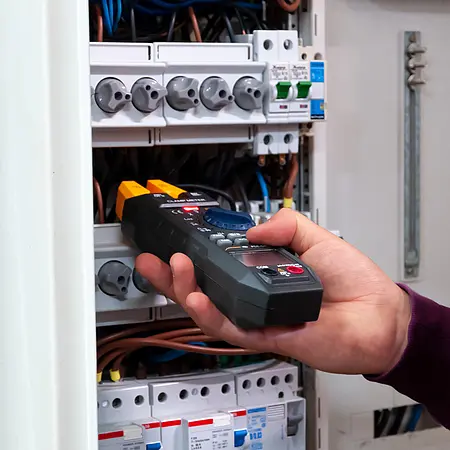

En anden kontaktløs funktion ved strømklemmen er NCV-målingen (Not Connected Voltage). Med denne måling kan strømklemmen indikere, om der er en spænding på en ledning. Heller ikke her skal der udføres måleforberedelse med strømtangen under drift. Disse to egenskaber ved den nuværende klemme reducerer risikoen for skader fra et elektrisk stød.

Andre nyttige funktioner i klemmemåleren er modstandsmåling og kontinuitetstest. For eksempel kan den aktuelle klemmekontinuitetstest bruges til at bestemme, om et relæ i en afbryderboks er helt lukket. Takket være strømklemmens hurtige målefrekvens kan eventuelle strømudsving bestemmes. Dette gør strømklemmen til et uundværligt værktøj for enhver elektriker.

- induktiv strømmåling op til 200 A AC
- spændingsmåling med frekvensmåler
- "Hold" Funktion til frysning af den målte værdi
- temperaturmåling med termoelement
- lille og kompakt design
- lavere intern modstand med LowZ-funktionen


målefunktion
AC
Måleområde	Opløsning	præcision
200 A	0,1 A	±(3,0 % + 3 cifre)
Frekvensområde: 40 ... 400 Hz
maksimal indgangsstrøm: 200 A AC

Målefunktion
DC
Måleområde	Opløsning	Nøjagtighed
600 µA	0,1 µA	±(1,0 % + 4 cifre)
1000 µA	1 µA	±(1,0% + 4 cifre)
maksimal inputstrøm : 1000 µA

Målefunktion
DC-spænding
Måleområde	Opløsning	Nøjagtighed
600 mV	0,1 mV	±(0,7 % + 3 cifre)
6 V	0,001 V	±(0,7% + 3 cifre)
60 V	0,01 V	±(0,7% + 3 cifre)
600 V		0,1 V	±(0,7% + 3 cifre)
Indgangsimpedans: 10 MΩ
Maksimal indgangsspænding: 600 V DC AC rms

Målefunktion
AC-spænding
Måleområde	Opløsning	Nøjagtighed
6 V	0,001 V	±(0,8 % + 3 cifre)
60V	0,01V	±(0,8% + 3 cifre)
600 V	0,1 V	±(0,8% + 3 cifre)
Indgangsimpedans: 10 MΩ
maksimum in indgangsspænding: 600 V DC AC rms
Frekvensområde: 40 ... 400 Hz

Måling funktion
LowZ AC/DC
Måleområde	Opløsning	Nøjagtighed
600V	0,1V	±(2,0 % + 3 cifre)
Indgangsimpedans: 10 MΩ
maksimal indgangsspænding: 600 V DC AC rmsS
frekvensområde: 40 ... 400 Hz

målefunktion
Modstand
Måleområde	Opløsning	Nøjagtighed
600 Ω	0,1Ω	±(0,8% + 3 cifre)
6 kΩ	0,001 kΩ	±(0,8 % + 3 cifre)
60 kΩ	0,01 kΩ	±(0,8 % + 3 cifre)
600 kΩ	0 .1 kΩ	±(0,8 % + 3 cifre)
6 MΩ		0,001 MΩ	±(1,2 % + 3 cifre)
60 MΩ	0,1 MΩ	±(1, 2 % + 3 cifre)
Testspænding (åbent kredsløb): 0,4 V
Overspændingsbeskyttelse: 250 V AC/DC rms

målefunktion
Kontinuitet
Måleområde	Opløsning	Nøjagtighed
-	0.1Ω	-
Overspændingsbeskyttelse : 250 V AC/DC rms
Bip ved <50 Ω

Målefunktion
Diodetest
Måleområde	opløsning	Nøjagtighed
-	0,001 V			-
Overspændingsbeskyttelse: 250 V AC/DC rms
Fremstrøm: 1 mA DC
Fremspænding: 3,3 V DC

målefunktion
Kapaciteter
Måleområde	Opløsning	Nøjagtighed
99,99 nF	0,01 nF		±(4,0% + 5 cifre)
999,9 nF	0,1 nF		±(4,0 % + 5 cifre)
9,999 µF		0,001 µF		±(4,0% + 5 cifre)
99,99 µF	0,01 µF		±(4,0 % + 5 cifre)
999,9 µF	0,1 µF		±(4,0 % + 5 cifre)
9.999 mF	1 µF		±(4,0 % + 5 cifre)
99,99 mF	0,01 mF		±(4,0 % + 5 cifre)
Overspændingsbeskyttelse: 250 V AC/DC rms

Målefunktion
Temperatur (Type-K termoelement)
Måleområde	Opløsning	præcision
-20 ... 0 °C	1 °C		±(3,0 % + 2 cifre )
1 ... 400 °C	1 °C		±(2,0 % + 2 cifre)
-4 ... 32 °F	1 °F		±(3,0 % + 4 cifre)
33 ... 752 °F	1 °F		±(2,0 % + 4 cifre)
Overspændingsbeskyttelse: 250 V AC/DC rms

målefunktion
Frekvens (med strømklemme)
Måleområde	Opløsning	Nøjagtighed
99,99 Hz	0,01 Hz		±(1,5% + 5 cifre)
999,9 Hz	0,1 Hz		±(1,5 % + 5 cifre)
>1 kHz	0,001 kHz		kun til reference
Frekvensområde: 10 Hz ... 1 kHz
maksimal indgangsstrøm: 200 A AC rms
Inputområde : > 60 A AC rms (hvis indgangsstrømmen stiger, stiger frekvensen også)

Målefunktion
Frekvens (ved måling af spænding)
Måleområde	Opløsning	Nøjagtighed
99,99 Hz	0,01 Hz		±(1,5 % + 5 cifre )
999,9 Hz	0,1 Hz		±(1,5% + 5 cifre)
9,999 Hz	0,001 kHz		±(1,5% + 5 cifre)
>10 kHz	0,01kHz		kun til reference
Frekvensområde: 10 Hz ... 10 kHz

målefunktion td>
Frekvens (direkte måling)
Måleområde	Opløsning	præcision
99,99 Hz	0,01 Hz		±(0,3 % + 5 cifre)
999,9 Hz	0,1 Hz	±(0,3% + 5 cifre)
9,999 Hz	1 Hz		±(0,3% + 5 cifre)
99,99kHz	0,01kHz		±(0,3% + 5 cifre)
999,9 kHz	0,1 kHz		±(0,3 % + 5 cifre)
9,999 kHz	1 kHz		±(0,3 % + 5 cifre)
99,99MHz	0,01MHz		± (0,3% + 5 cifre)

Måleområde: 10 Hz ... 60 MHz
Indgangsimpedans: 10 MΩ
Indgangsområde:>0,2 V AC rms (se hvis indgangsspændingen stiger, stiger frekvensen også)
maksimal indgangsspænding: 250 V AC rms

målefunktion
Duty cycle
Måleområde	Opløsning	Nøjagtighed
5 ... 95%	0,1%		±0,3%

Andre specifikationer
Valg af måleområde	automatisk og manuel
Maksimal arbejdshøjde	2000 m

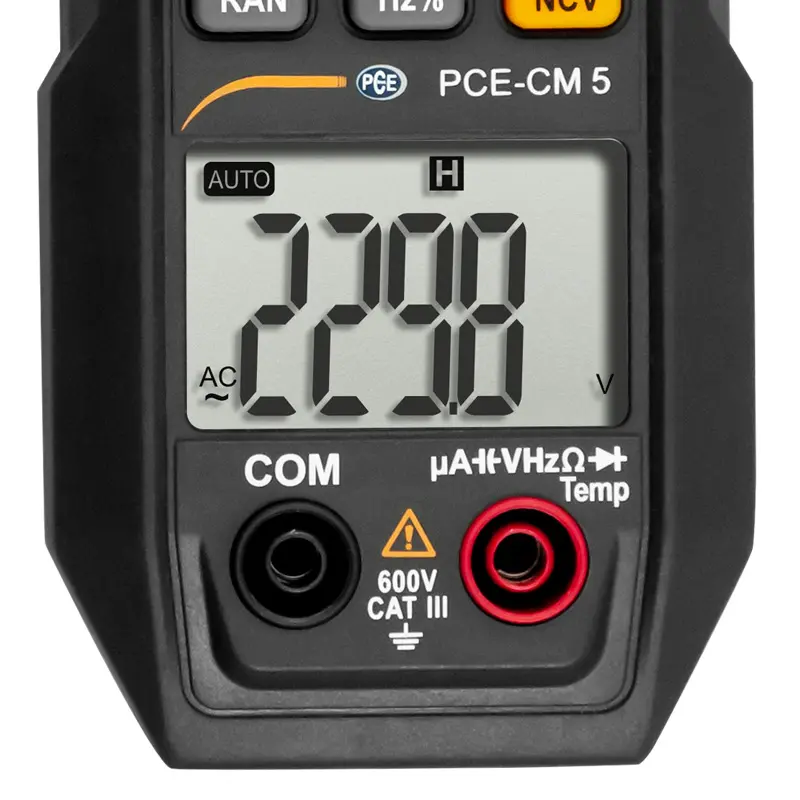

Display	LC Display
Største displayværdi		5999
Måleområde overskredet	"OL" Display
Under måleområde	"-OL" Vis
Målehastighed	3 målinger pr. sekund
Automatisk nedlukning	efter 15 minutters inaktivitet
Strømforsyning	1 x 9 V blokbatteri
Drift forhold	0 ... 40 °C
Opbevaringsforhold	-10 ...50 °C
Mål	201 x 65 x 43 mm
Vægt	ca. 265 g (med batteri)
