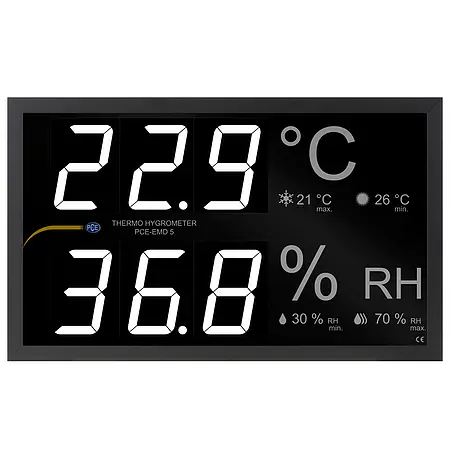

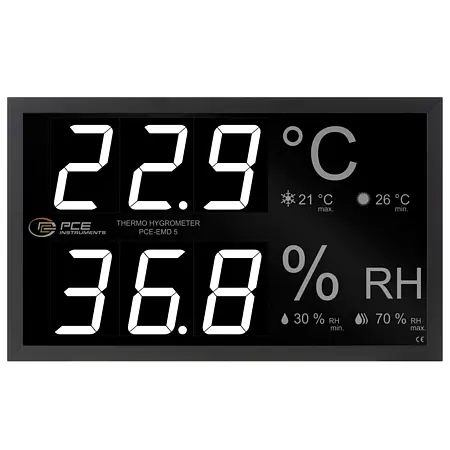

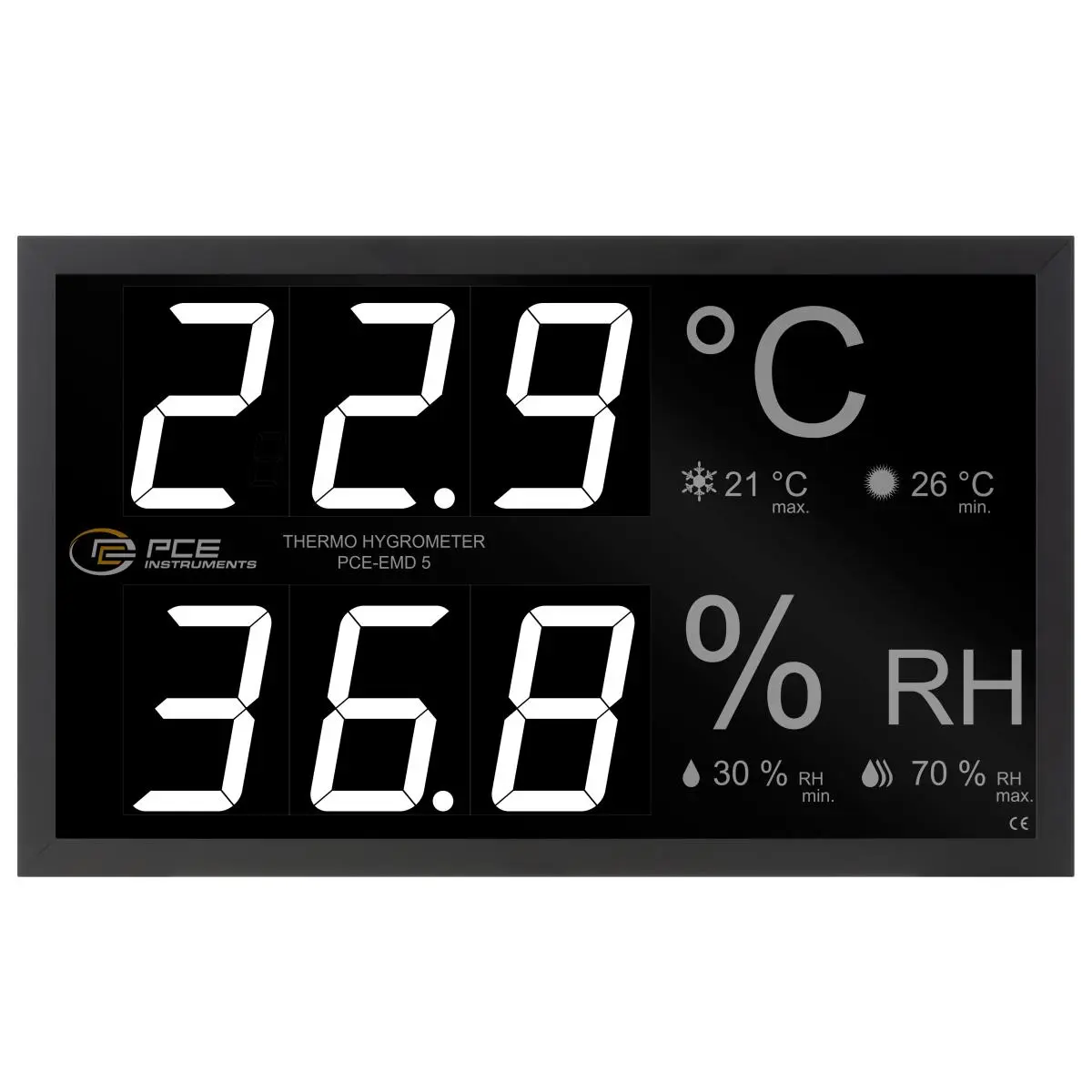

Display grande - Frente

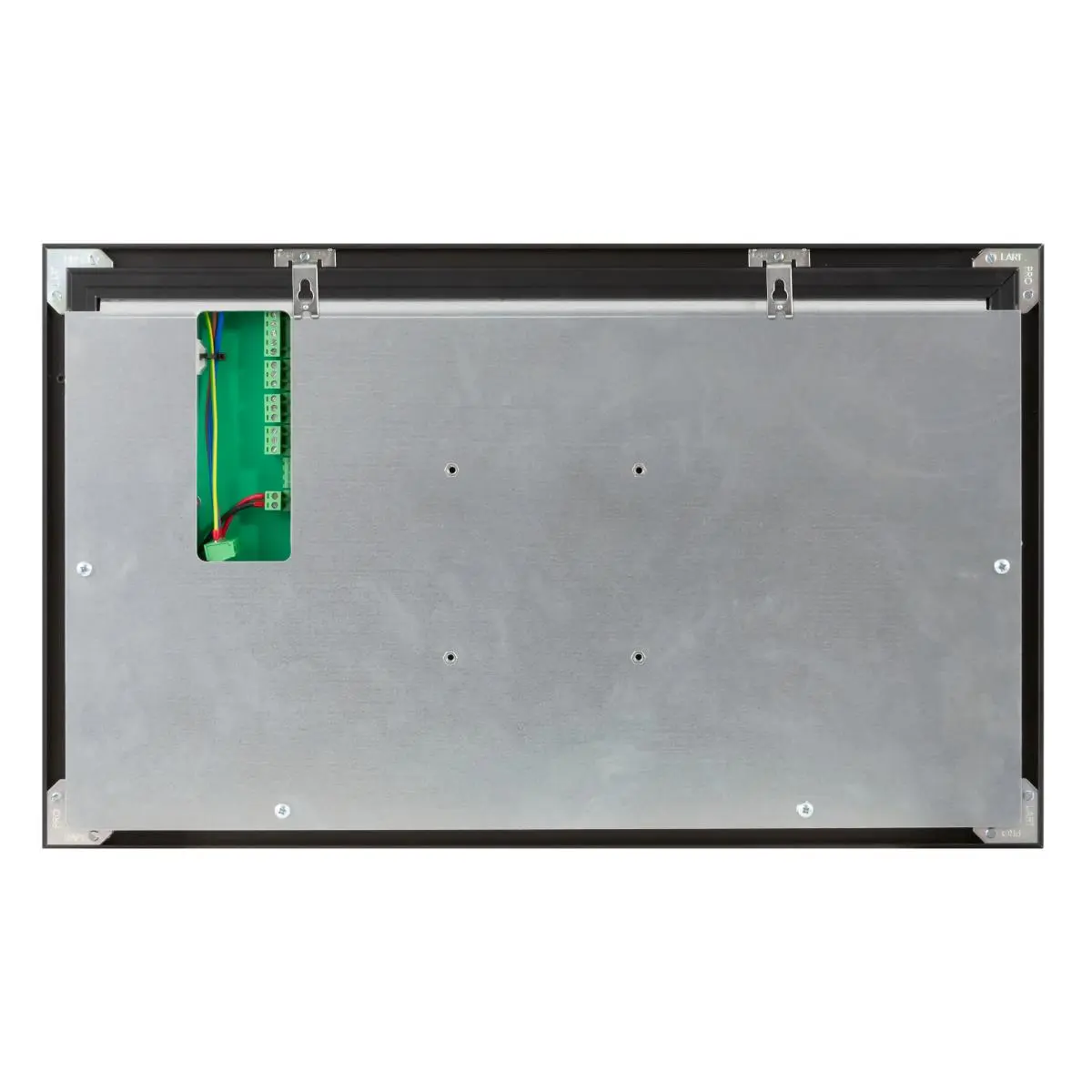

Display grande - Posterior

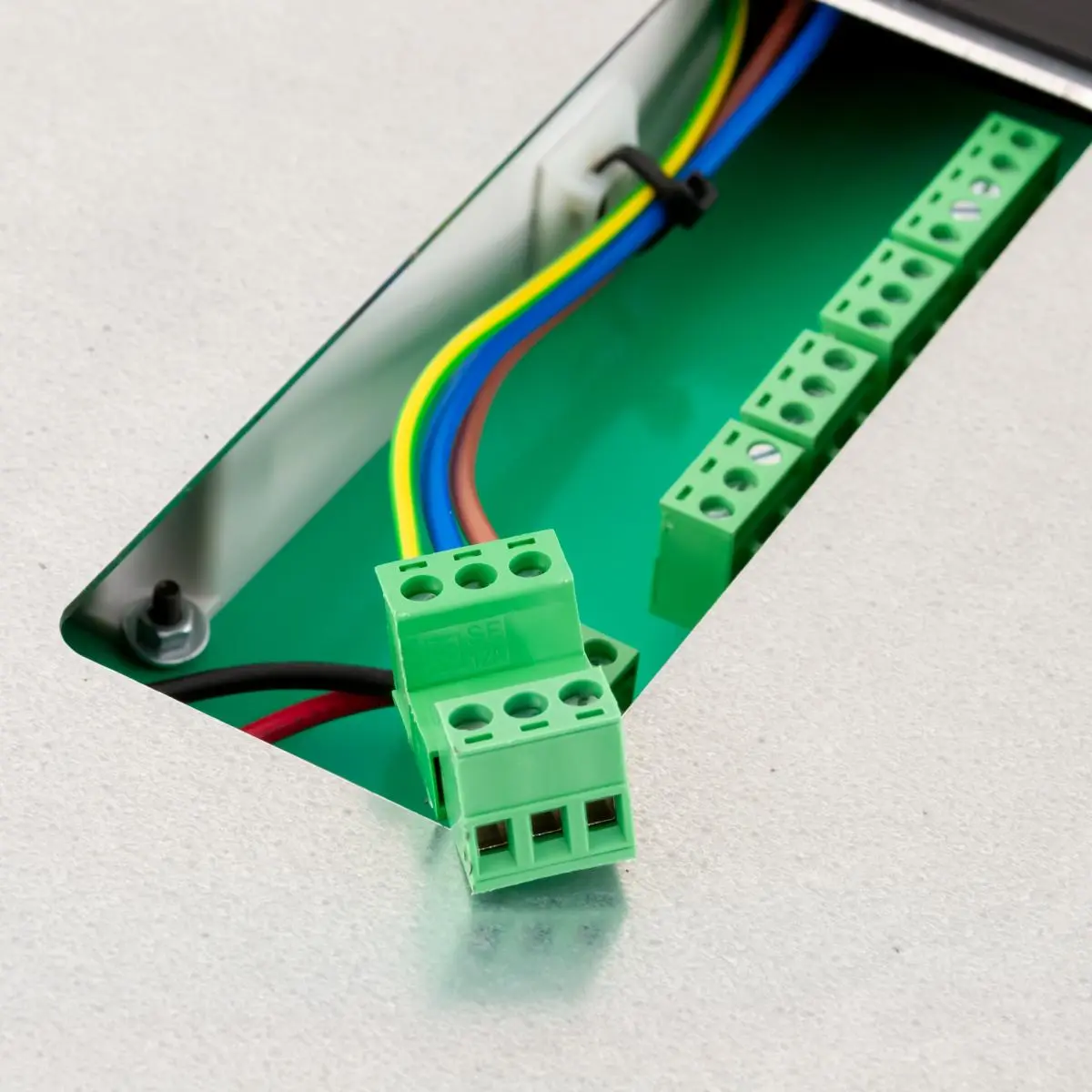

Display grande - Conexões
Display grande - Sensor
Display grande - Sensor
Display grande - Placa
Display grande - Montagem na parede
Display grande - Uso
Display grande - Uso

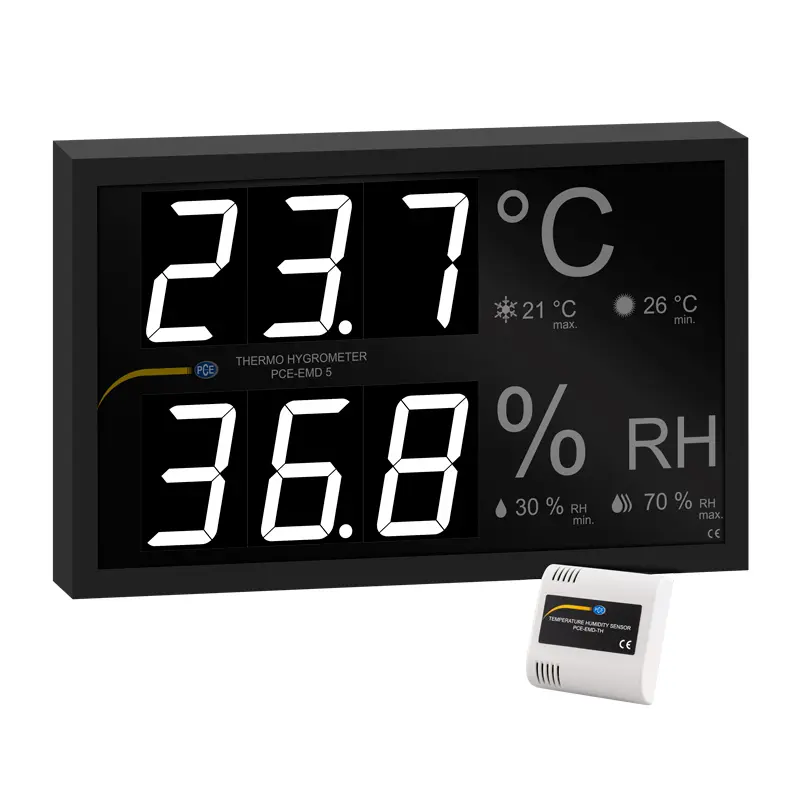

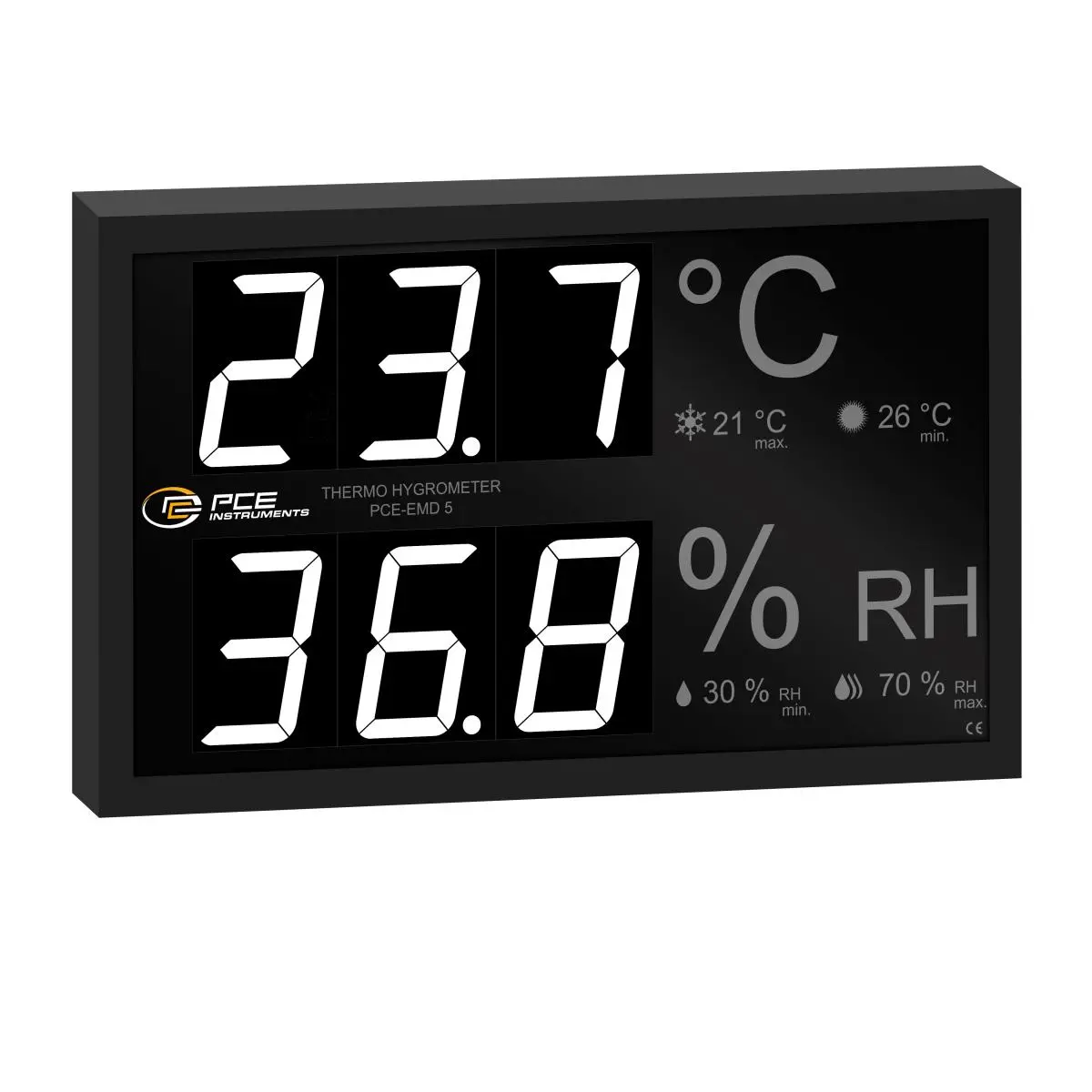

Display grande PCE-EMD 5

Referência: PCE-EMD 5
GTIN (EAN): 4250348728449
1 Unidad

Acessorios

Descrição

Display de temperatura e umidade com moldura robusta de alumínio / Altura dos dígitos: 100 mm / Faixas: 0 ... 50 ºC e 0,0 ... 99,9 % R.H. / Conexão de até 4 sensores simultâneos / Opcional: Certificado de calibração ISO

O display de temperatura e umidade pode conectar até 4 sensores externos de temperatura e umidade. A faixa de temperatura do display varia de 0 ... +50 ºC e a faixa de umidade alcança de 0 ... 99,9 % R.H. Também temos uma versão que indica a temperatura na unidade Fahrenheit em uma faixa de 32 ... 122 ºF. O display do display de temperatura e umidade é alimentado por 110 ... 220 V AC. Por outro lado, a alimentação do sensor é de 12 ou 24 V DC.

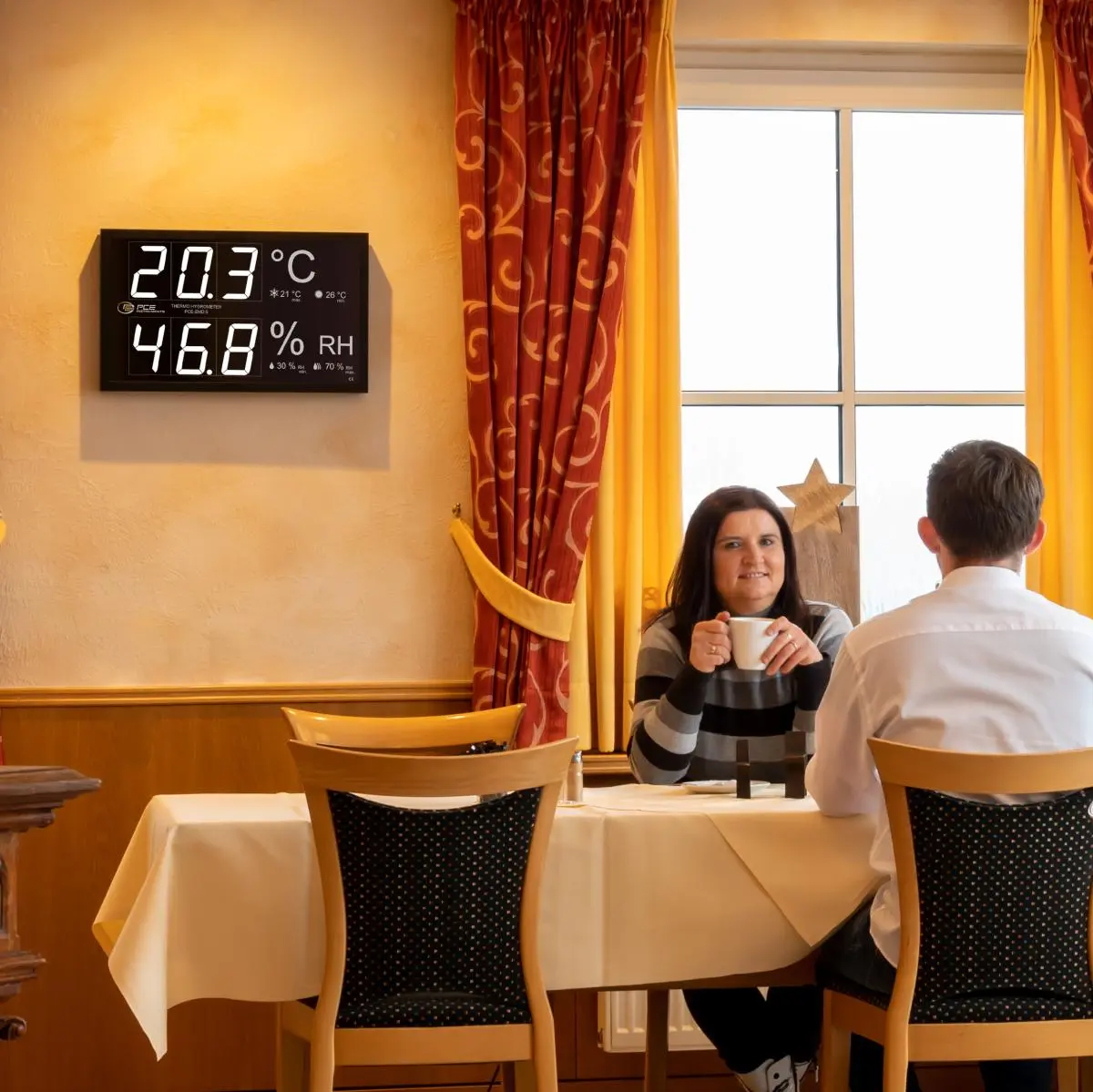

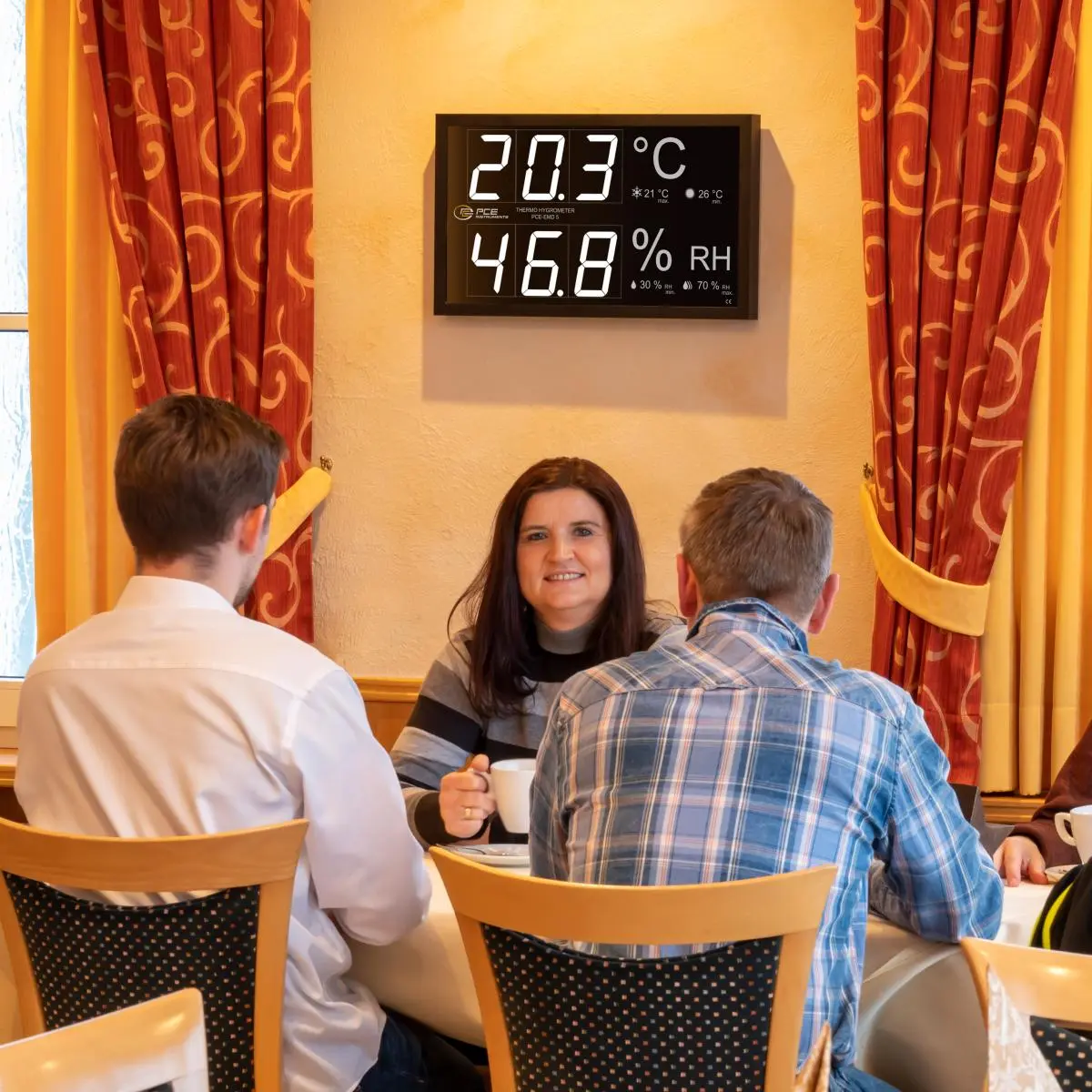

Depois de conectar os sensores, o display de temperatura e umidade irá detectá-los automaticamente. A comunicação entre o sensor e o display de temperatura e umidade é feita por meio de um sinal 4-20 mA. Caso conecte vários sensores ao display de temperatura e umidade poderá ver o valor médio de todos os sensores conectados. Graças a isso, este display de temperatura e umidade é usado em salões de eventos, restaurantes e edifícios públicos para controlar as condições ambientais.

O display de temperatura e umidade e o sensor são montados na parede. Se necessário, poderá montar o display em um suporte para monitores com dimensões de 75 x 75 mm. Isso permite orientar de forma ideal o display de temperatura e umidade. Opcionalmente, é possível solicitar um certificado de calibração ISO para este display de temperatura e umidade.

Características

- Altura dos dígitos: 100 mm
- Faixa: 0 … 50 °C
- Montagem na parede
- Conexão de até 4 sensores externos
- Entrada de sinal analógico 4 ... 20 mA
- Opcional: Certificado de calibração ISO

Especificações

Faixa Temperatura0,0 … 50,0 °C
Resolução 0,1 °C
Precisão ±0,2 °C a 25 °C

Faixa Umidade 0 … 99,9 % R.H.
Resolução 0,1 % R.H.
Precisão ±2 % R.H. (20 a 80 % R.H.)
±3 % R.H. no resto da faixa

Outras especificações
Tempo de amostragem 1 Hz
Número de sensores conectáveis 4
Altura dos dígitos100 mm
Cor dos dígitosBranco
Alimentação do sensor12 e 24 V DC
Corrente máxima de alimentação100 mA
Impedância de corrente de entrada<200 Ω
Material da caixa - displayAlumínio extrudado, anodizado preto
Proteção displayMetacrilato anti-reflexo
Material da caixa - sensor ABS
Proteção do displayIP20
Proteção sensorIP30
Alimentação do display 110 ... 220 V AC 50 / 60 Hz
Consumo máximo18 W
Montagem do displayParede, suporte (75 x 75 mm)
Montagem do sensorParede
Seção cabo alimentação 0,5 … 2,5 mm² (AWG 14) cabo rígido
0,5 … 1,5 mm² (AWG 15) cabo flexível
Seção cabo de alimentação sensor0,14 … 0,15 mm² (AWG 18) cabo rígido
0,15 … 1 mm² (AWG16) cabo flexível
Par de toques máximo para suporte1,2 Nm
Comprimento parafusos para suporte     <12 mm
Dimensões do display 535 x 327 x 53 mm
Dimensões do sensor 80 x 80 x 35 mm
Condições de operação  -10 … +60 ºC / 5 … 95 % R.H. sem condensação
Condições de armazenamento-20 … +70 ºC / 5 … 95 % R.H. sem condensação
Peso do display4579 g
Peso do sensor66 g

Conteúdo da remessa

1 x Display de temperatura e umidade PCE-EMD 5
2 x Suportes de montagem
1 x Sensor PCE-EMD-TH
1 x Manual de instruções
