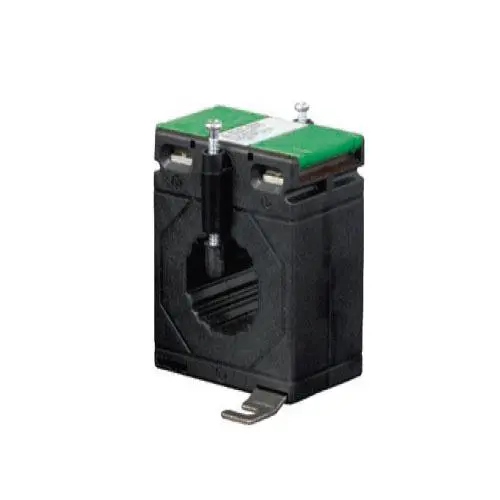

Transdutor de corrente PCE-LCTB 62/30 (40)

Referência: PCE-LCTB 62/30 (40)

GTIN (EAN):

Descrição

Transdutor de corrente para montagem em trilho até 800 A / Saída 1A ou 5A / Para barra condutora / Para operação com transdutor ou analisador de potência

Com o transdutor de corrente para montagem em trilho é possível medir correntes até 800 A com segurança. O transdutor de corrente para montagem PCE-LCTB62/30(40) é montado sobre um trilho. Além da medição de corrente sobre trilhos, o transdutor de corrente para montagem em trilho também pode determinar correntes de cabos. A corrente medida se transforma opcionalmente em 1 A ou 5 A. Isso permite usar a corrente medida no controle de processos.

Características

- Transdutor de corrente (entrada): 50 A ... 800A
- Saída de 1 A ou 5 A
- Tensão máxima: 720 V
- Classe de precisão: 0,2S / 0,2 / 0,5 / 1
- Frequência: 50 Hz
- Padrão IEC/EN 60044-1, BS 3938, IS 2705-1
- Instalação simples
- Tamanho compacto

Especificações

Especificações técnicas
Modelo	PCE-LCTB62/30(40)
Bobinagem primária (entrada máx.)	50 ... 800 A
Bobinagem secundária (saída)	1 A / 5 A
Classe de precisão	0,2S / 0,2 - para laboratório e medição de potência 0,5 - para medições precisas 1 - para medições comuns, para instrumentos analógicos
Diâmetro máximo do cabo	30 mm
Fundo	62 mm
Largura	40 mm
Tamanho máximo barra condutora	30 x 10 mm, 2 x 25 x 10 mm
Tensão máxima >	720 V
Potência nominal	1,5 VA ... 15 VA
Temperatura ambiente	-20 ... +45 ºC
Temperatura de armazenamento	-50 ... +80 ºC
Corrente térmica de curto-circuito (lth)	40 x ln
Dinâmica de corrente de curto-circuito (ldyn)	2,5 x l th

Conteúdo da remessa

Conteúdo da remessa
1 x Transdutor de corrente para montagem em trilho PCE-LCTB62/30(40)
1 x Manual de instruções
