Conversor de corrente
série PCE-LCTB 225/167 (50) para a medição
de correntes CA até 7500 A
O

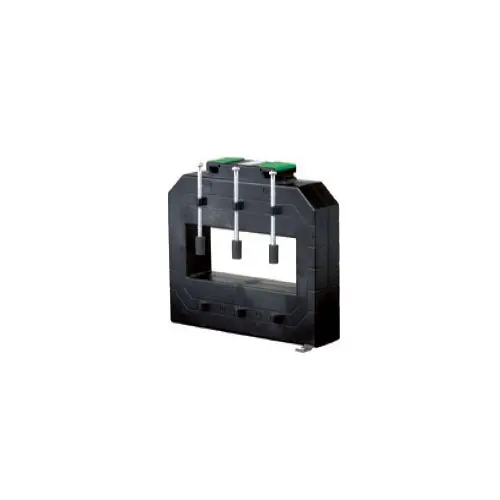

conversor de corrente da série PCE-LCTS 225/167 (50) é usado para detectar diretamente correntes alternadas que nos circuitos são muito altas. O
conversor de corrente transforma a corrente primária em uma corrente secundária reduzida proporcionalmente, que pode ser processada por um medidor. Adicionalmente, o
conversor de corrente protege os medidores conectados de tensões muito altas. O
conversor de corrente da série PCE-LCTS 225/167 (50) pode detectar, dependendo da versão, correntes primárias entre 1000 A e 7500 A, e transformá-las em correntes secundárias de 1 A ou 5 A. Adicionalmente, poderá selecionar as classes de precisão: 1 / 0,5 / 0,2 / 0,2s.
Características
-
Bobinagem primária (entrada): 1000 A ... 7500 A
- Bobinagem secundária (saída): 1 A / 5 A
- Tensão do sistema: máx. 720 V
- Classes de precisão: 0,2s / 0,2 / 0,5
/ 1
- Frequência: 5 Hz
- Normas IEC/EN 60044-1, BS 3938, IS
2705-1
- Fácil instalação
- Dimensões compactas
Especificações
Especificações técnicas
Modelo
PCE-LCTB 225/167(50)
Bobinagem primária (entrada máx.)
1000 ... 7500 A
Bobinagem secundária (saída)
1 A / 5 A
Classe de precisão
0,2s / 0,2 - para
medições de laboratório e de potência
0,5 - para medições precisas
1 - para medições ordinárias, para
medidores
analógicos
Largura
50 mm
Fundo
225 mm
Diâmetro do orifício
166 x 65 mm
Normas
IEC/EN 60044-1, BS 3938, IS 2705-1
Caixa
10 % de fibra de vidro de policarbonato
reforçado, resistente ao fogo de acordo com UV94V-0
Conexões
2 conectores em cada lado
Classe térmica
E (até 120 ºC)
Tensão do sistema
Máx. 720 V
Potência nominal
3,75 VA ... 45 VA
Temperatura
ambiente
-20 ... +45 °C
Temperatura de armazenamento
-50 ... +80 °C
Corrente de curto-circuito térmica (l th)
40 x In
Corrente de curto-circuito dinâmica (l dyn)
2,5 x l th
Fator de segurança
5
Conteúdo da remessa
Conteúdo da remessa 1 x
Conversor de corrente série PCE-LCTB 225/167(50)
1 Manual de instruções
