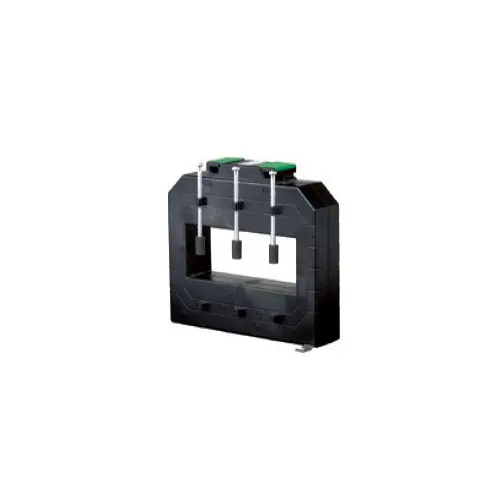

Conversor de corrente PCE-LCTB 225/125 (50)

Referência: PCE-LCTB 225/125 (50)

GTIN (EAN):

Contenido

1 x-es-1

Modelo

Descrição

Conversor de corrente série PCE-LCTB 225/125 (50) para medição de correntes CA de até 6000 A

O conversor de corrente da série PCE-LCTS 225/125 (50) serve para detectar diretamente correntes alternadas que são muito altas nos circuitos. O conversor de corrente transforma a corrente primária em uma corrente secundária reduzida proporcionalmente, que pode ser processada por um medidor. Adicionalmente, o conversor de corrente protege os medidores conectados de tensões muito altas. O conversor de corrente da série PCE-LCTS 225/125 (50) pode detectar, dependendo da versão, correntes primárias entre 600 A e 6000 A, e transformá-las em correntes secundárias de 1 A ou 5 A. Adicionalmente, poderá selecionar as classes de precisão: 1 / 0,5 / 0,2 / 0,2s.

Características

- Bobinagem primária (entrada): 600 A ... 6000 A
- Bobinagem secundária (saída): 1 A / 5 A
- Tensão do sistema: máx. 720 V
- Classes de precisão: 0,2s / 0,2 / 0,5 / 1
- Frequência: 5 Hz
- Normas IEC/EN 60044-1, BS 3938, IS 2705-1
- Fácil instalação
- Dimensões compactas

Especificações

Especificações técnicas
Modelo	PCE-LCTB 225/125(50)
Bobinagem primária (entrada máx.)	600 ... 6000 A
Bobinagem secundária (saída)	1 A / 5 A
Classe de precisão	0,2s / 0,2 - para medições de laboratório e de potência 0,5 - para medições precisas 1 - para medições ordinárias, para medidores analógicos
Largura	50 mm
Fundo	225 mm
Diâmetro do orifício	123 x 92 mm
Normas	IEC/EN 60044-1, BS 3938, IS 2705-1
Caixa	10 % de fibra de vidro de policarbonato reforçado, resistente ao fogo de acordo com UV94V-0
Conexões	2 conectores em cada lado
Classe térmica	E (até 120 ºC)
Tensão do sistema	Máx. 720 V
Potência nominal	3,75 VA ... 45 VA
Temperatura ambiente	-20 ... +45 °C
Temperatura de armazenamento	-50 ... +80 °C
Corrente de curto-circuito térmica (l th)	40 x In
Corrente de curto-circuito dinâmica (l dyn)	2,5 x l th
Fator de segurança	5

Conteúdo da remessa

Conteúdo da remessa
1 x Conversor de corrente série PCE-LCTB 225/125(50)
1 Manual de instruções
