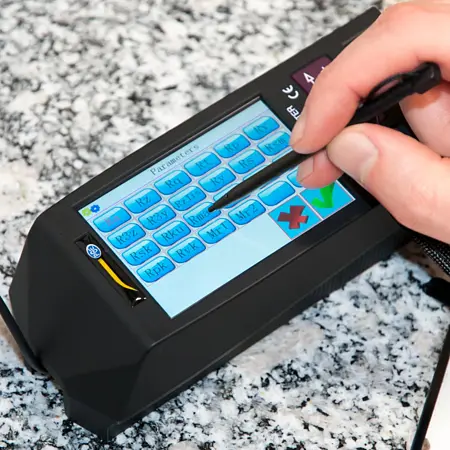

Rugosímetro Imagem de uso
Rugosímetro Display
Rugosímetro Conexões
Rugosímetro Apalpador
Rugosímetro Vista inferior
Rugosímetro Imagem de uso
Rugosímetro Imagem de uso
Rugosímetro Apalpador
Rugosímetro Imagem de uso
Rugosímetro Imagem de uso
Rugosímetro Imagem de uso
Rugosímetro Display
Rugosímetro Imagem de uso
Rugosímetro Conteúdo da remessa

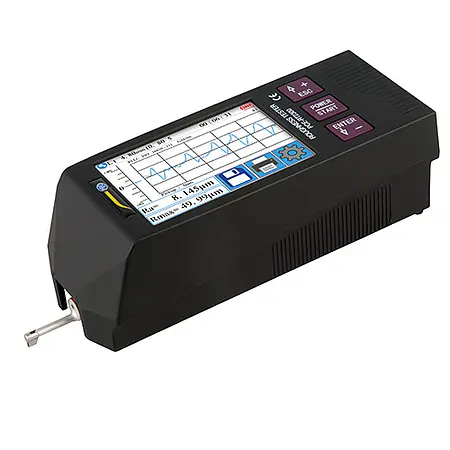

Rugosímetro PCE-RT 2300

Referência: PCE-RT 2300
GTIN (EAN): 4250348718693
1 pz.

Acessorios

Descrição

Rugosímetro portátil para determinar os parâmetros de rugosidade: Ra, Rz, Rq, Rt, etc. / Sensor externo / Display táctil / Interface

O rugosímetro é usado para medir a rugosidade de superfícies. O rugosímetro possui um sensor externo. Esta característica permite determinar a rugosidade superficial em perfis pequenos ou estreitos. Os valores de medição podem ser lidos na grande tela do rugosímetro. O dispositivo também é operado através da tela. O rugosímetro é alimentado através de um acumulador interno. O acumulador é carregado através do adaptador de rede USB convencional.

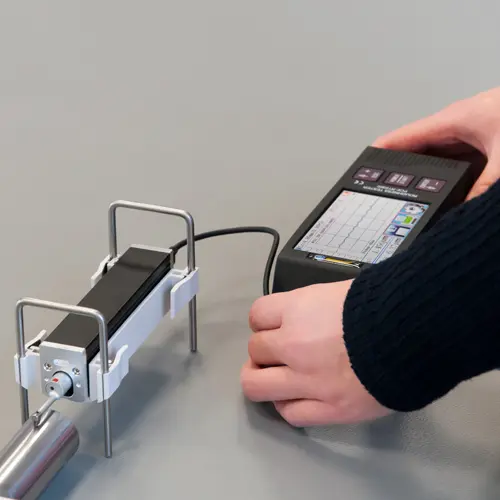

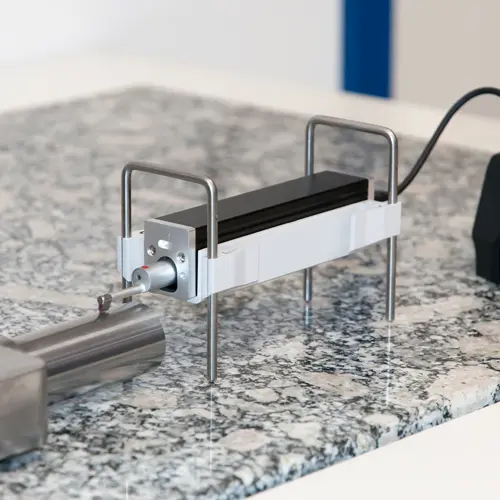

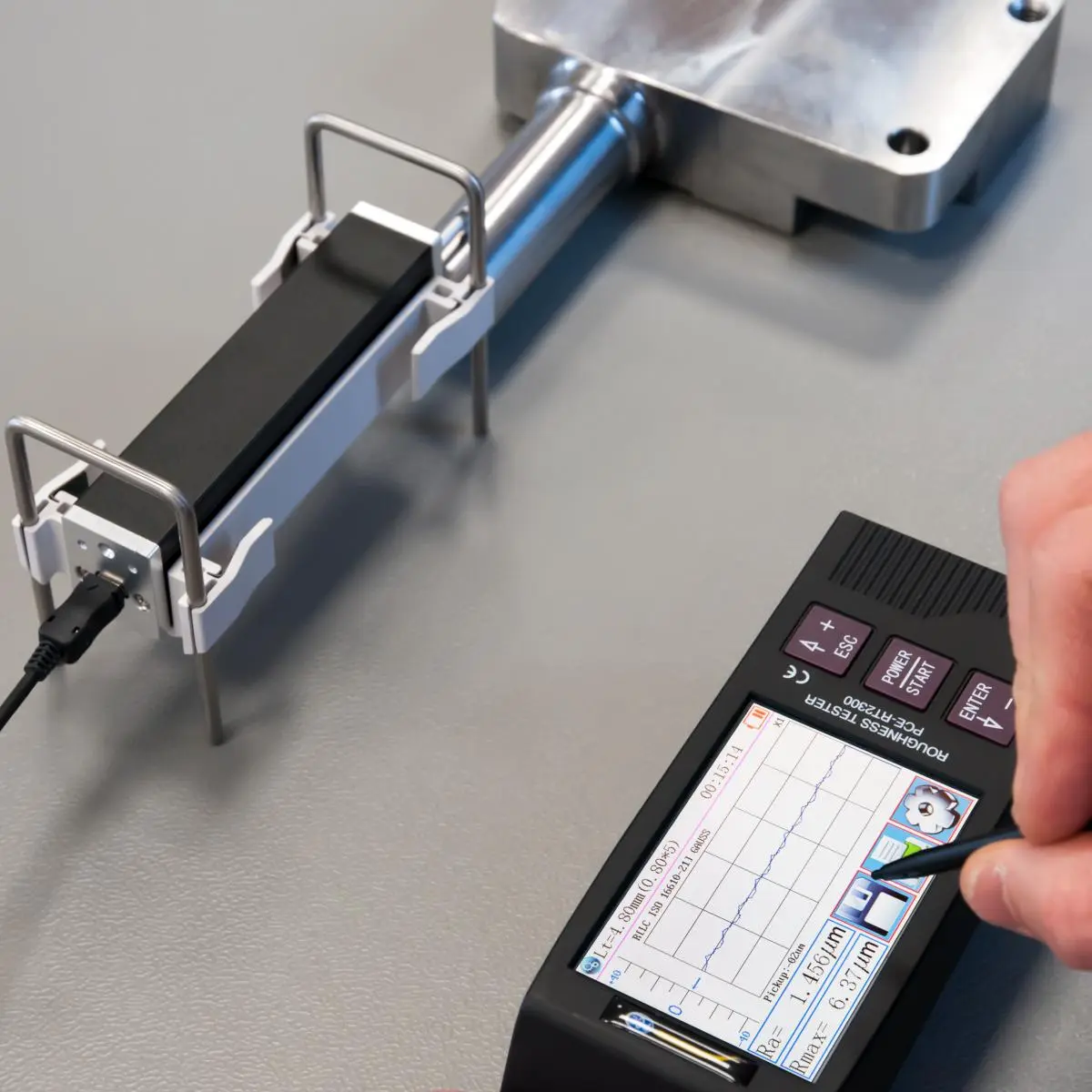

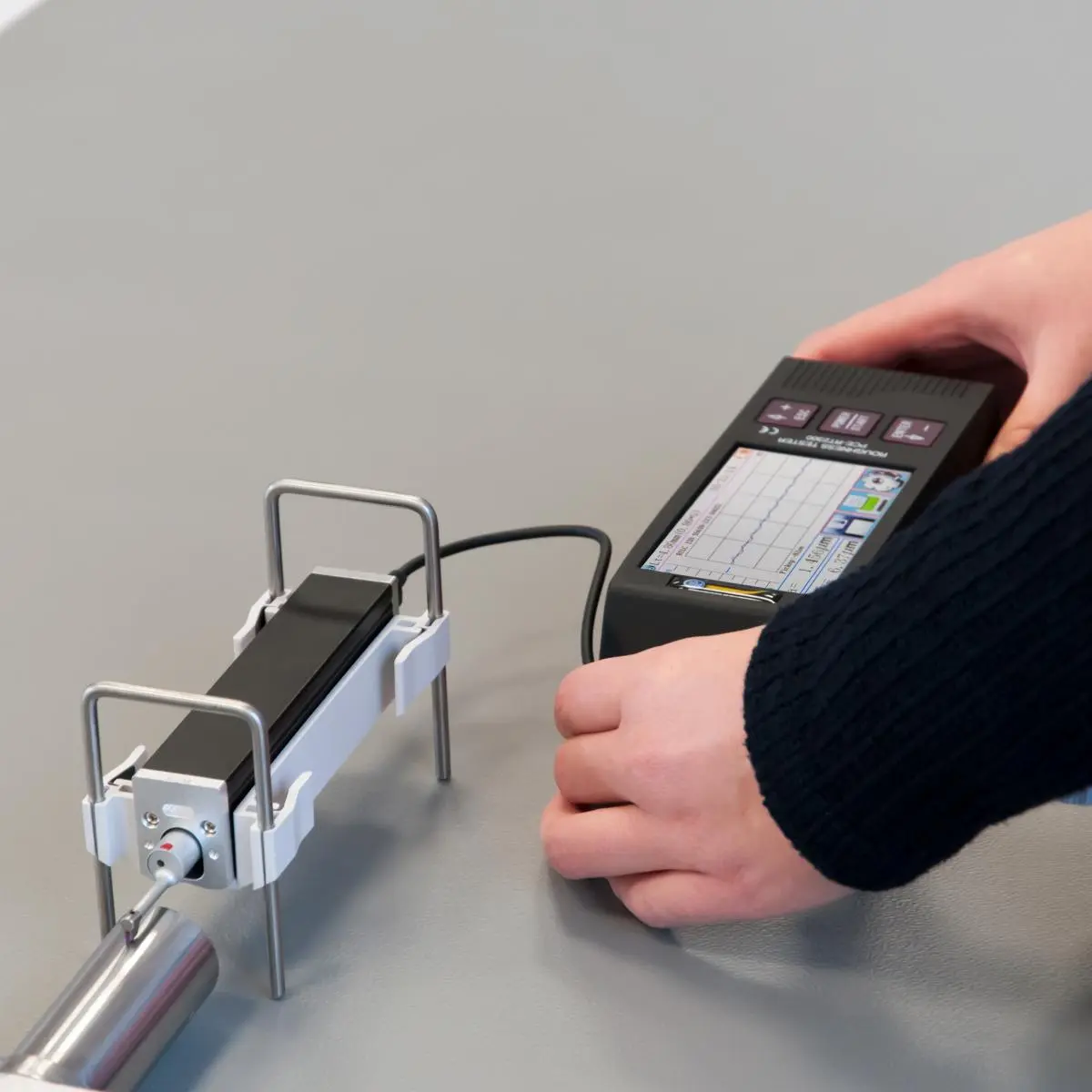

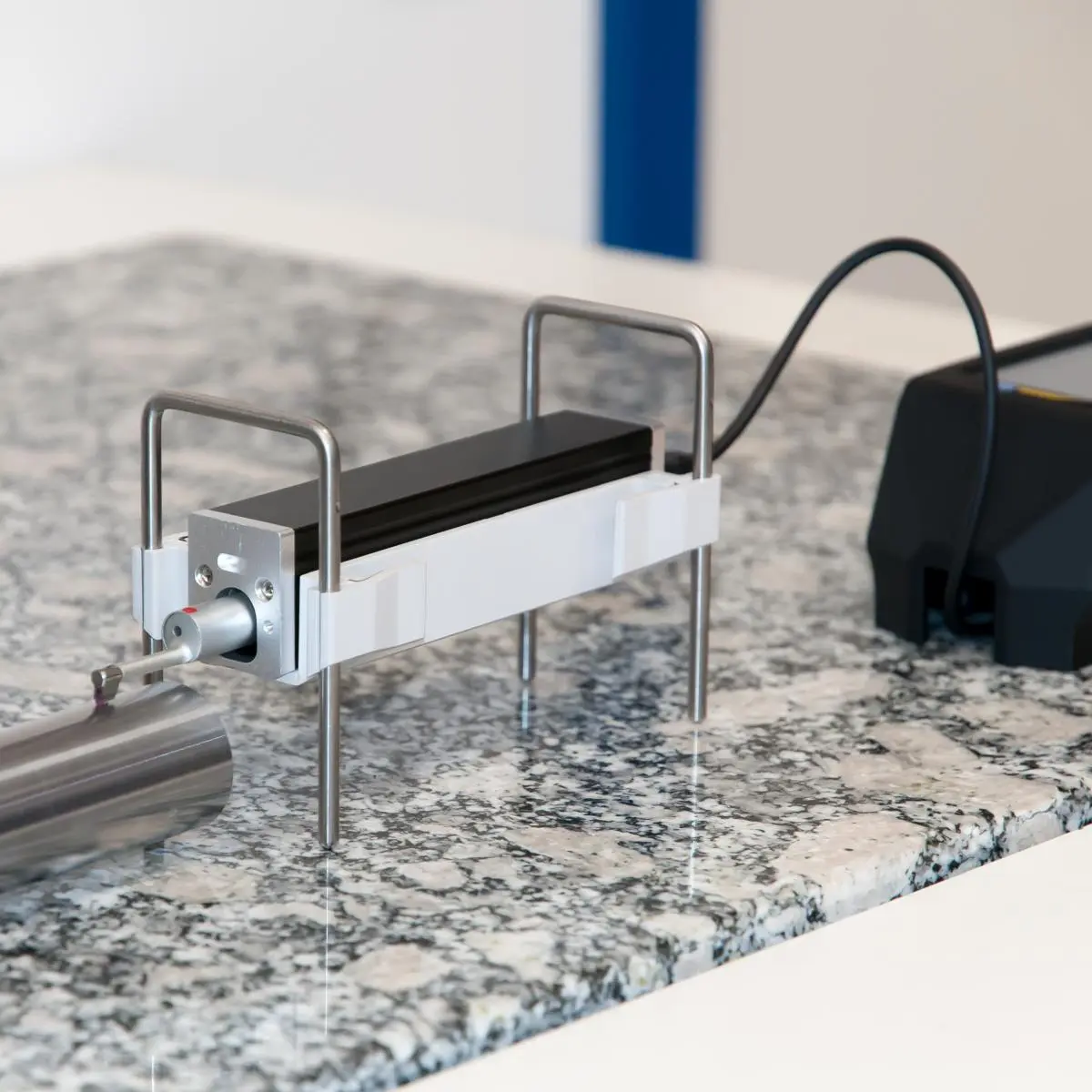

O sensor externo está conectado por cabo à unidade central do rugosímetro. O sensor externo integra um apalpador com uma ponta de Diamante. O mesmo exerce uma pressão máxima de 4 mN sobre a superfície em que a rugosidade é medida. O rugosímetro mede segundo os padrões de rugosidade válidos ISO, ANSI e JIS.

Características

- Display táctil
- Medição de qualquer parâmetro de rugosidade
- Alimentado por acumulador e rede
- Ajuste de diferentes filtros
- Ponta de diamante
- Sensor externo

Especificações

Faixa320 µm
Precisão± 10 %
Repetitividade± 7 %
Resolução± 20 µm: 0,01 µm
± 40 µm: 0,02 µm
± 80 µm: 0,04 µm
Parâmetros Ra, Rz, Rq, Rt, Rc, Rp, Rv,R3z, R3y, Rz(JIS), Ry, Rs, Rsk, Rku, Rmax, Rsm, Rmr, RPc, Rk, Rpk, Rvk, Mr1, Mr2
PadrõesISO4287, ANSI b46.1, DIN4768, JISb601
GráficosPerfil primário (rugosidade + ondulação)
Perfil de rugosidade (rugosidade)
Carga de curvas
FiltrosRC, PC-RC, Gaus, D-P
Comprimento de onda limite (Cut-Off)0,25 mm, 0,8 mm, 2,5 mm
Número de percursos de medição1 ... 5 * percursos de medição
máx. 17,5 mm
Sensor Ponta de diamante de 90°, 5 µm
Força de pressão do sensor< 4 mN
Velocidade de palpação0,25 mm: 0,135 mm/s
0,8 mm: 0,5 mm/s
2,5 mm: 1 mm/s

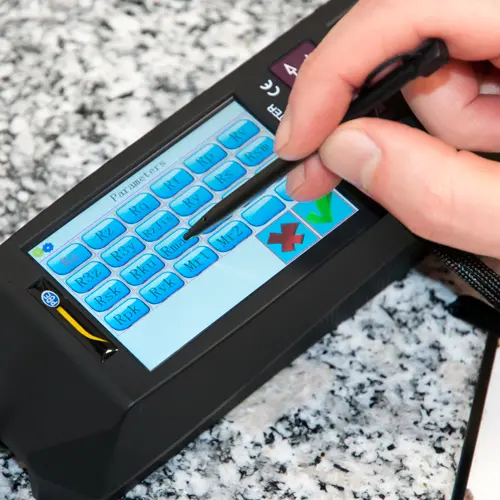

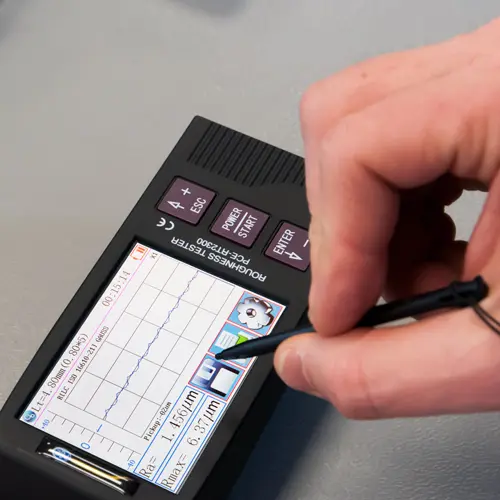

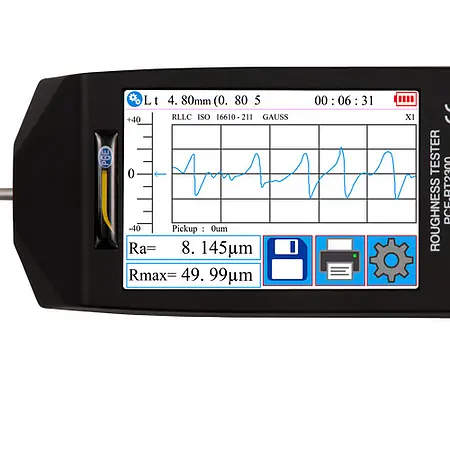

DisplayLCD de 3,5", táctil
AlimentaçãoAcumulador Li-Ion de 3,7 V
Carregador USB: 5 V / 800 mA
Tempo operativo50 h
Condições operacionais-20 ... 40 °C / máx. 90 % U.r. (H.r.)
Condições de armazenamento-40 ... 60 °C / máx. 90 % U.r.
DimensõesUnidade principal: 158 x 55 x 52 mm
Unidade de avance: 115 x 23 x 27 mm
PesoAprox. 500 g

Conteúdo da remessa

1 x Rugosímetro PCE-RT 2300
1 x Micro apalpador (sensor)
1 x Unidade de avance removível
2 x Cabos de conexão para a unidade de avance
1 x Carregador
1 x Cabo interface
1 x Estojo de transporte
1 x Manual de instruções
