Referência: PCE-2000N

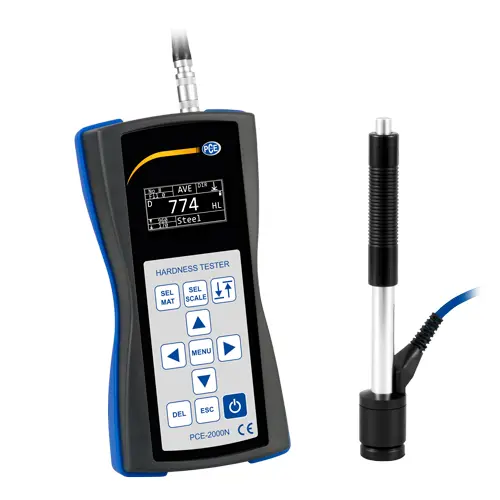

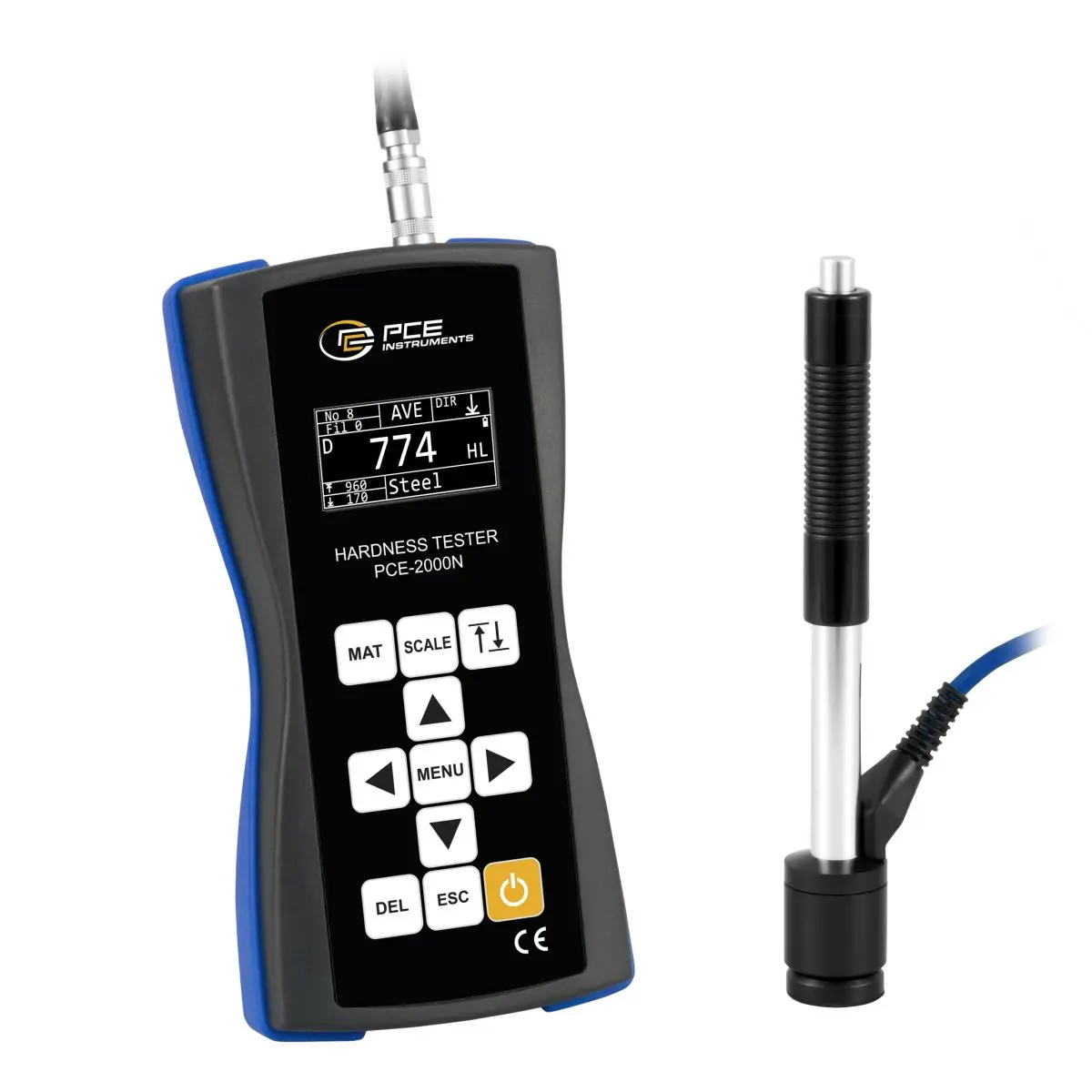

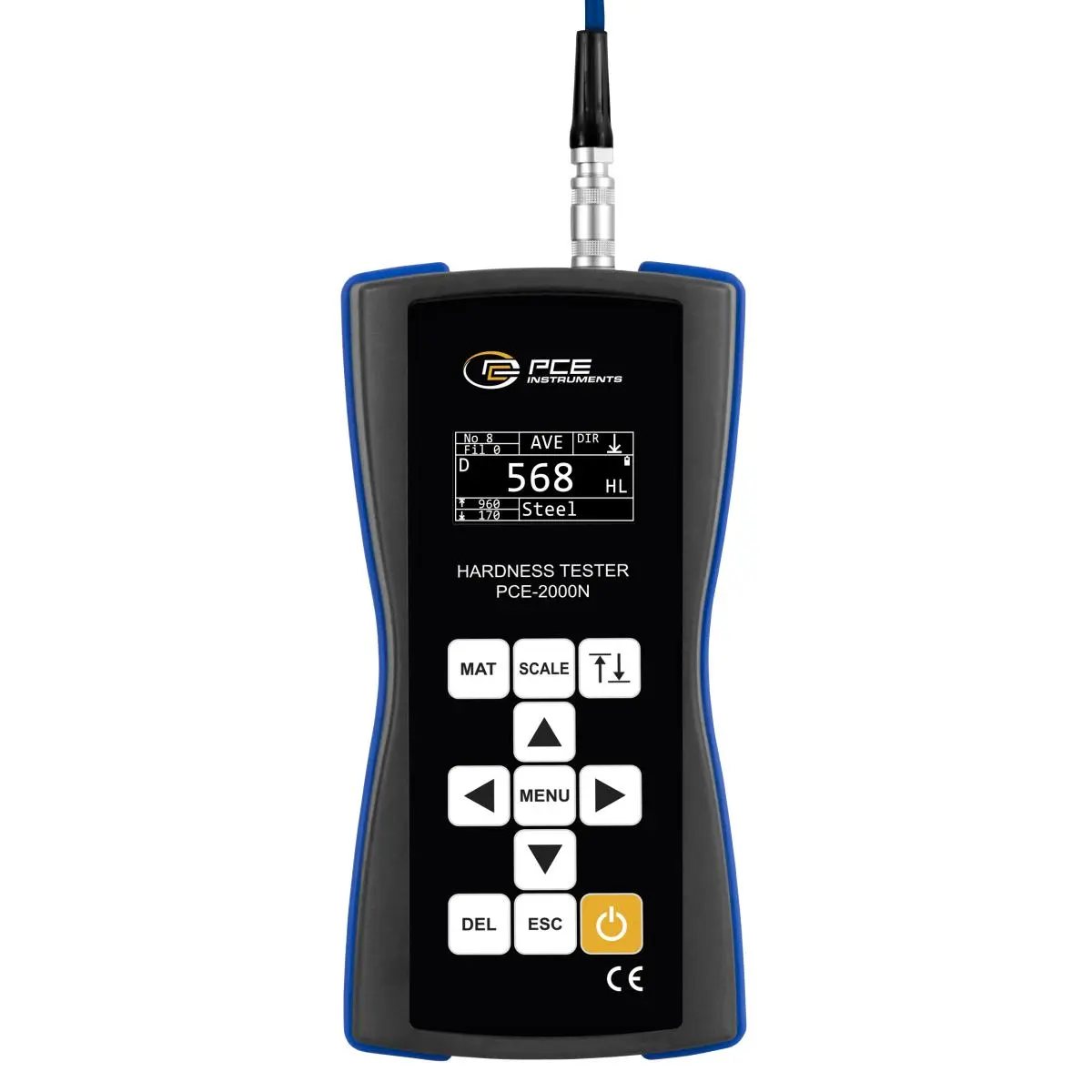

Durômetro PCE-2000N

1 pz.
Digital
Interno
Sim
–
–
Prazo de entrega: 1-3 dias (exceto fim de estoque)

Descrição

Durômetro para materiais metálicos / 6 unidades de dureza diferentes / Diferentes sensores percutor opcionalmente disponíveis / Memória USB

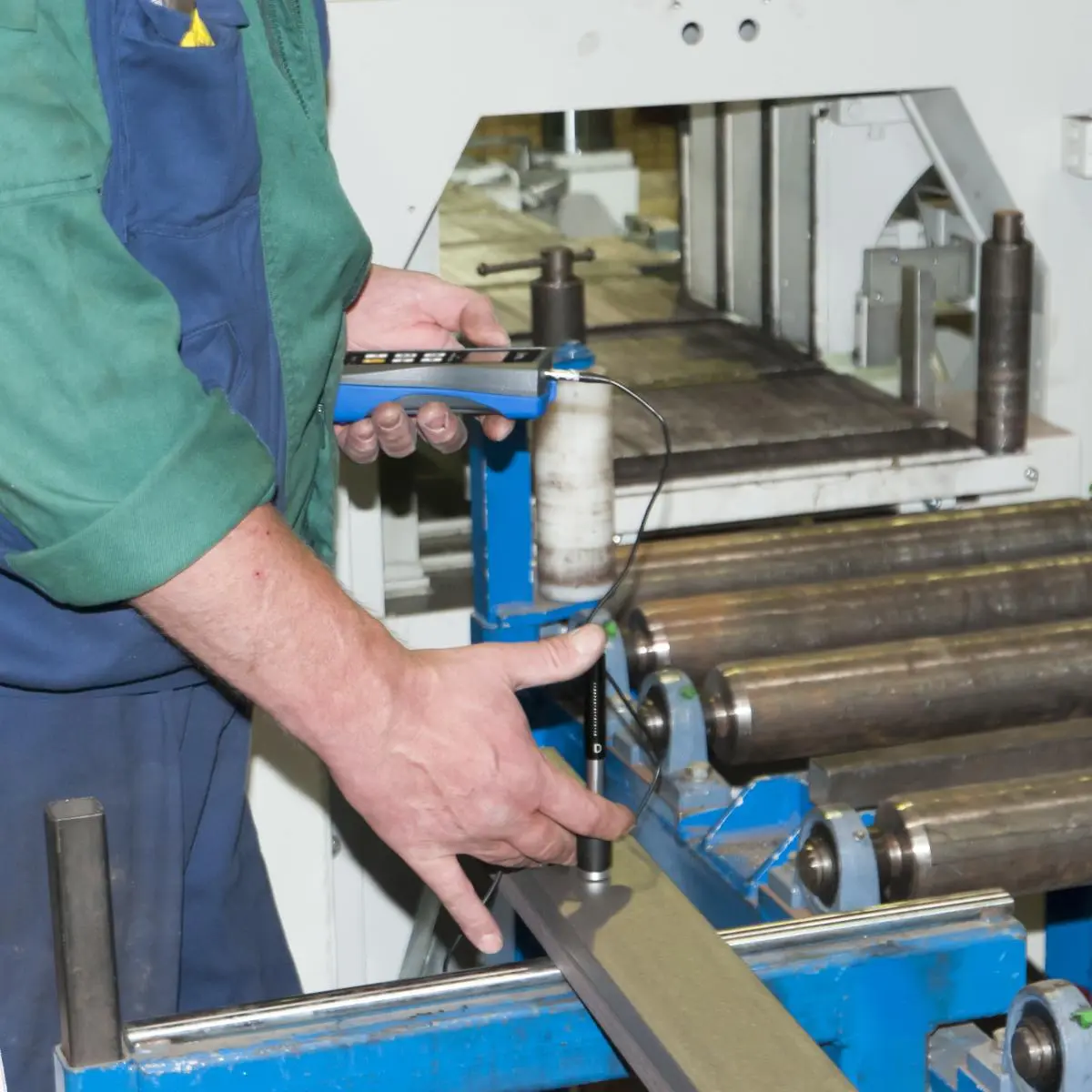

O durômetro mede segundo o método de rebote segundo Leeb. Trata-se de um método de ensaio dinâmico no qual se usa um corpo percutor normalizado, normalmente uma bola metálica, que impacta sobre uma superfície com uma energia definida. Como consequência gera uma deformação plástica sobre a superfície onde rebota a bola metálica. Desta deformação resulta uma perda de energia que é proporcional a dureza da peça de ensaio, e que é determinada através da relação entre a velocidade de impacto e a velocidade de rebote.

Esta tecnologia permite uma construção compacta que é muito apta para o medidor de dureza. A diferença de um ensaio estático que requerem pesadas máquinas de medição de dureza, o durômetro móvel pode ser usado usar de forma muito flexível no controle de entrada e saída de mercadorias, na produção e em qualquer outro âmbito onde se requeira medir a dureza porque esta influi nos parâmetros de qualidade. Com o durômetro da PCE Instruments poderá medir em seis diferentes unidades de dureza (HL, HV, HRA, HRC, HB, HV, HS) e em dez diferentes tipos de material.

O durômetro é fornecido com um sensor percutor tipo D, mas opcionalmente é possível conectar outros sensores percutores para aplicações especiais (DC, DL, C, D+15, E, G). Também pode armazenar os valores em uma memória USB, o que amplia a flexibilidade deste dispositivo. O durômetro é um equipamento de fácil de usar graças a seu menu intuitivo mediante símbolos e que dispõe de uma tela OLED fácil de ler e uma caixa ergonômica.

Características

- Mede as unidades de dureza comuns

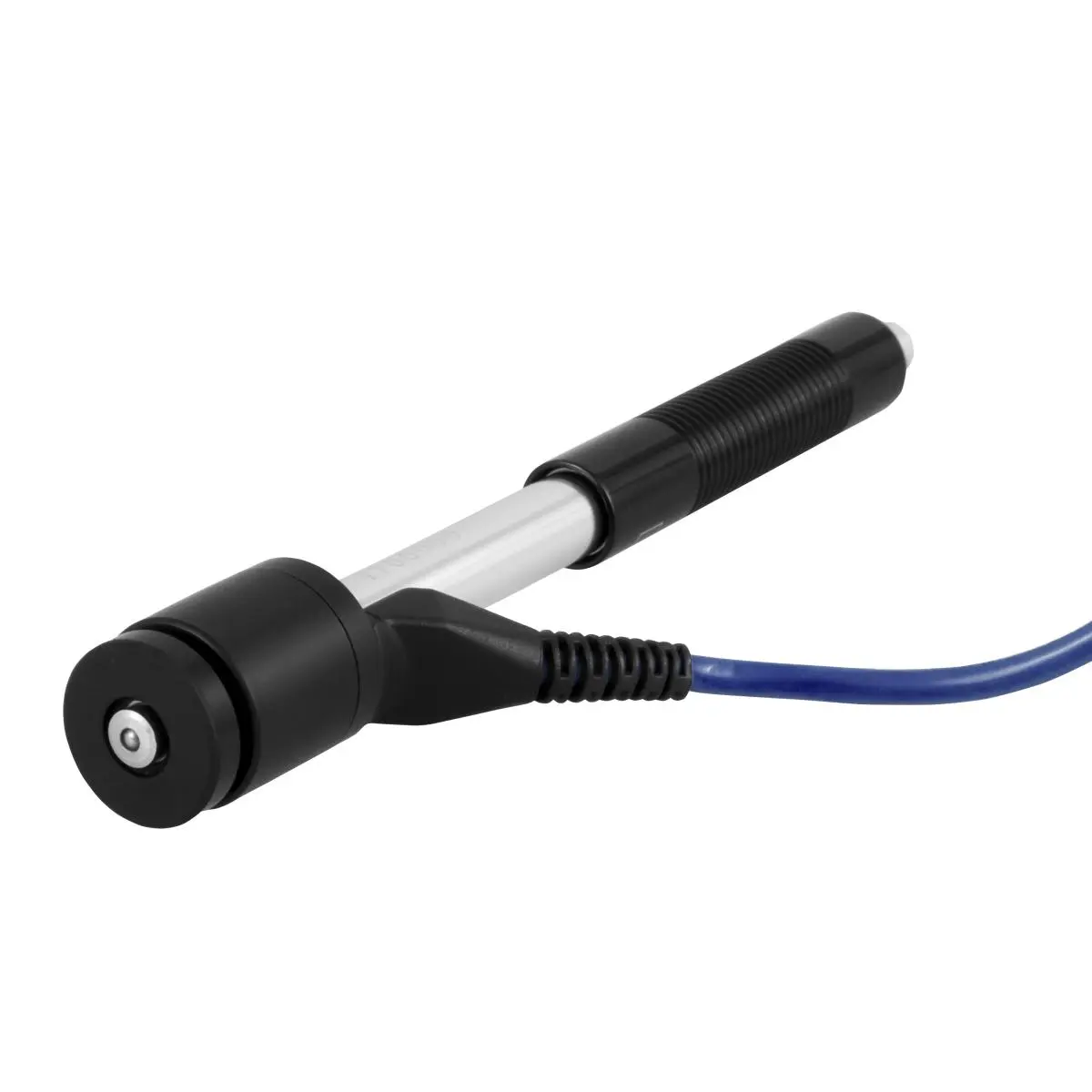

- Sensor percutor externo com cabo de 1,5 m
- Ampla faixa de medição
- Alta precisão

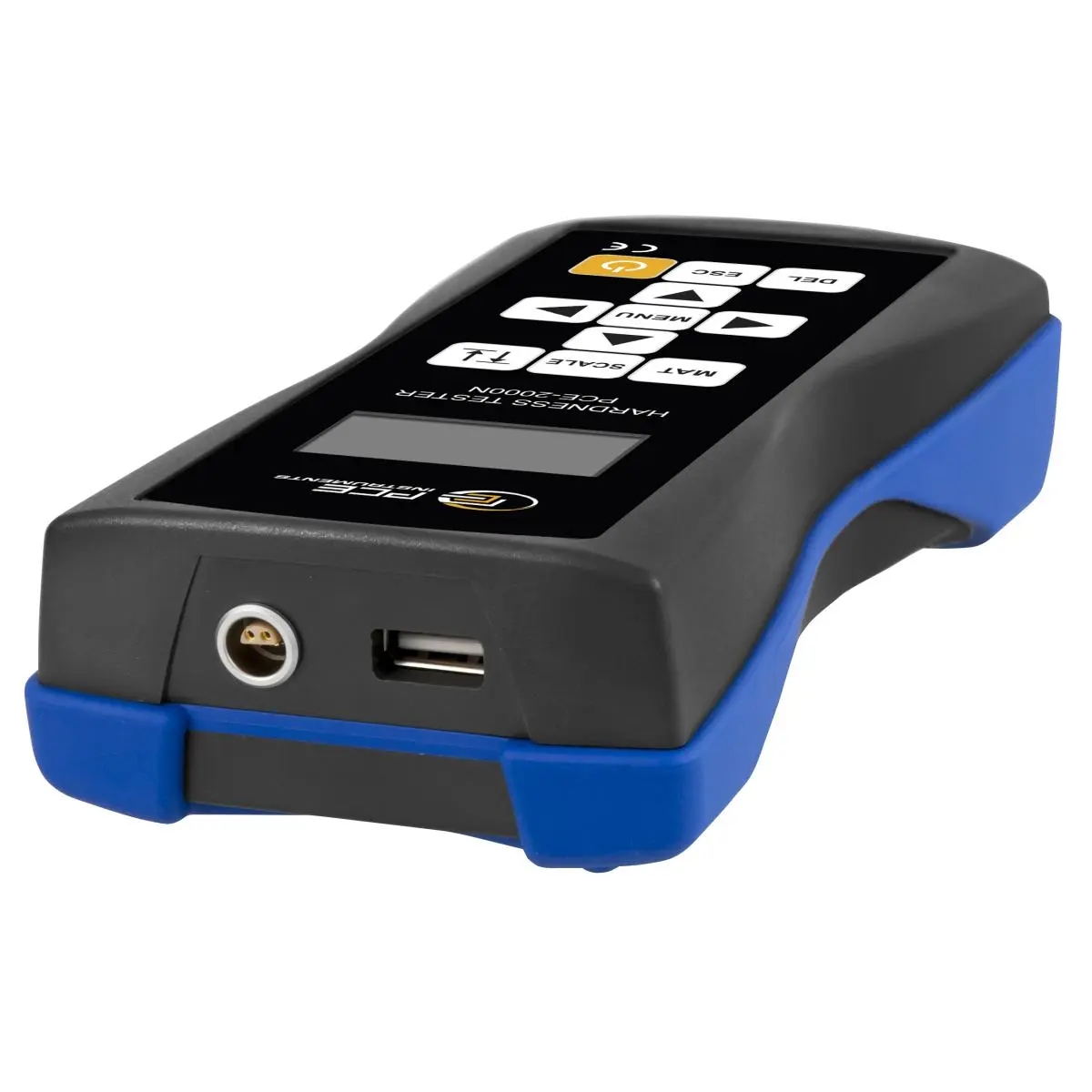

- Registro de dados em memória USB
- Disponíveis opcionalmente outros percutores
- Possibilidade de medir em vários ângulos

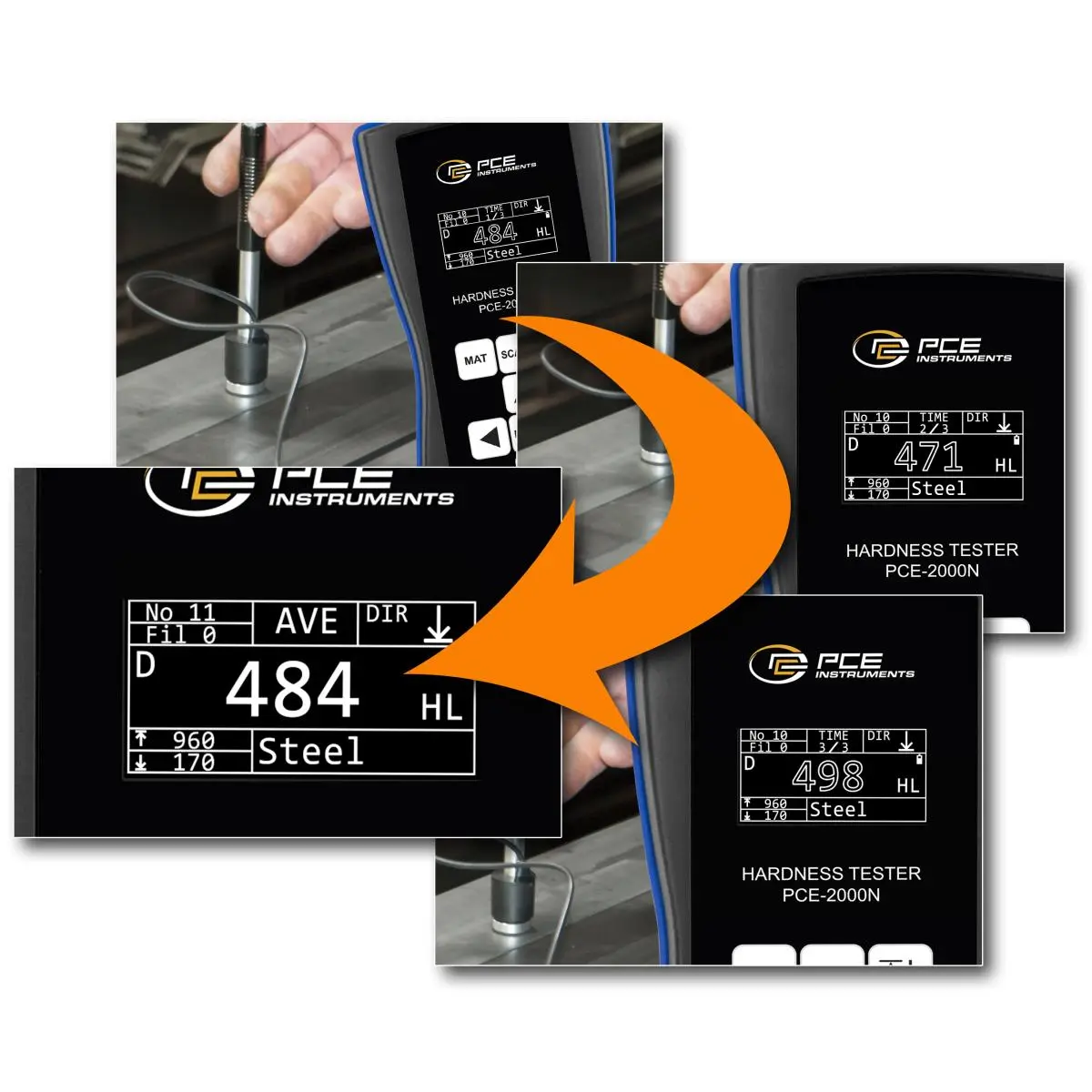

- Display a cores

Especificações

Faixa170 ... 960 HLD
17,9 ... 69,5 HRC
19 ... 683 HB
80 ... 1042 HV
30,6 ... 102,6 HS
59,1 ... 88 HRA
13,5 ... 101,7 HRB

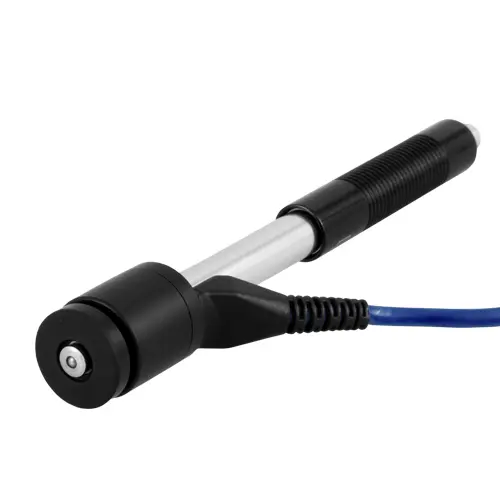

Sensor percutor incluído
(sensores percutor opcionais)		D
(DC, D+15, C, G, DL)
Comprimento do cabo do sensor percutorAprox. 1,5 m
Precisão±0,5 % (@800 HLD)
Reprodutibilidade0,8 % (@800 HLD)
Unidades de durezaHL (Leeb)
HV (Vickers)
HB (Brinell)
HS (Shore)
HRA (Rockwell A)
HRB (Rockwell B)
HRC (Rockwell C)
Materiais que medeAço
Aço moldado
Aço de liga
Aço inoxidável
Fundição cinzento
Fundição esferoidal
Fundição de liga de alumínio
Cu-Zinc (latão)
Ligas de cobre-estanho
Cobre

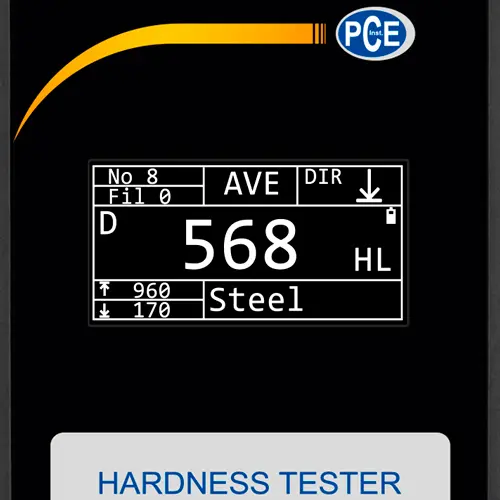

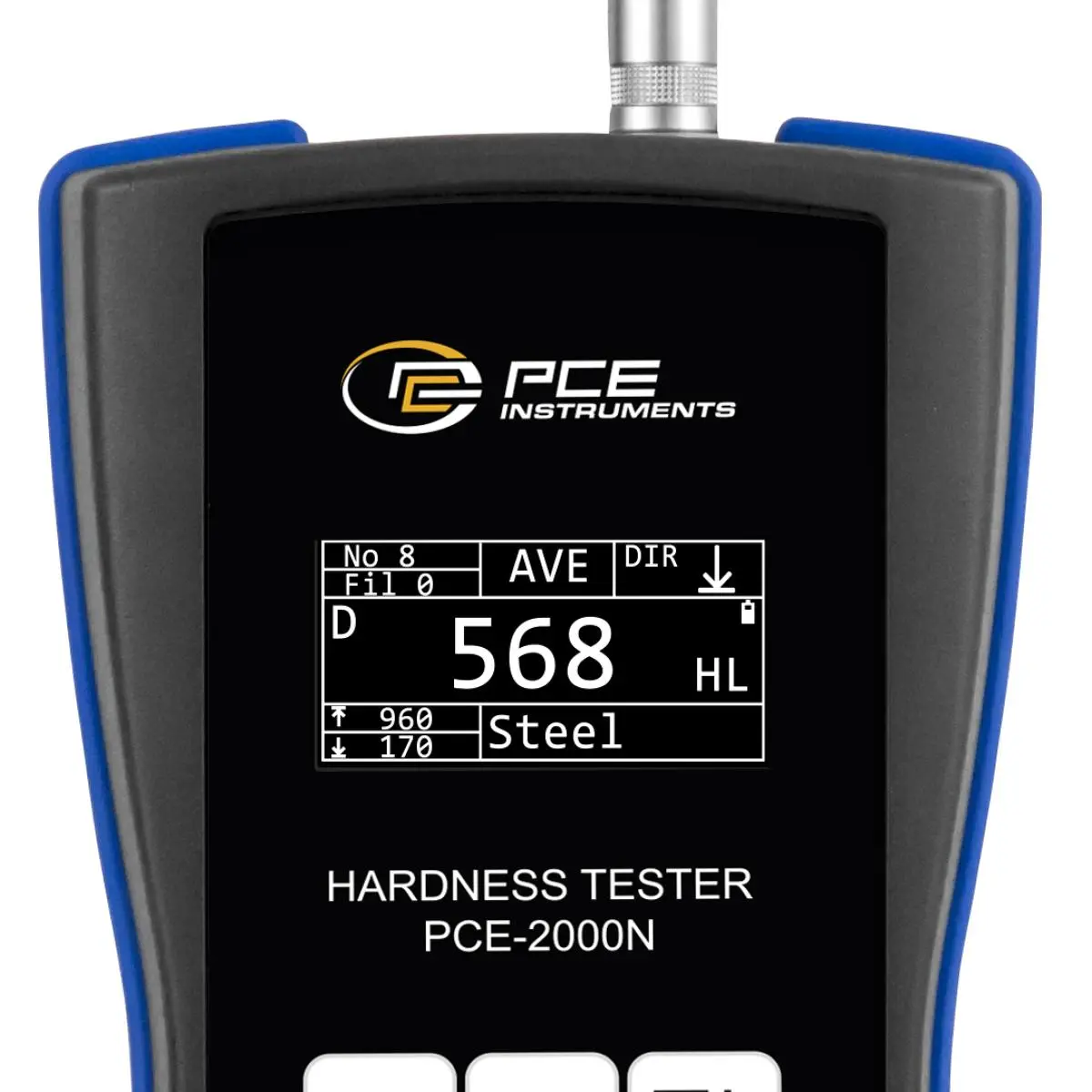

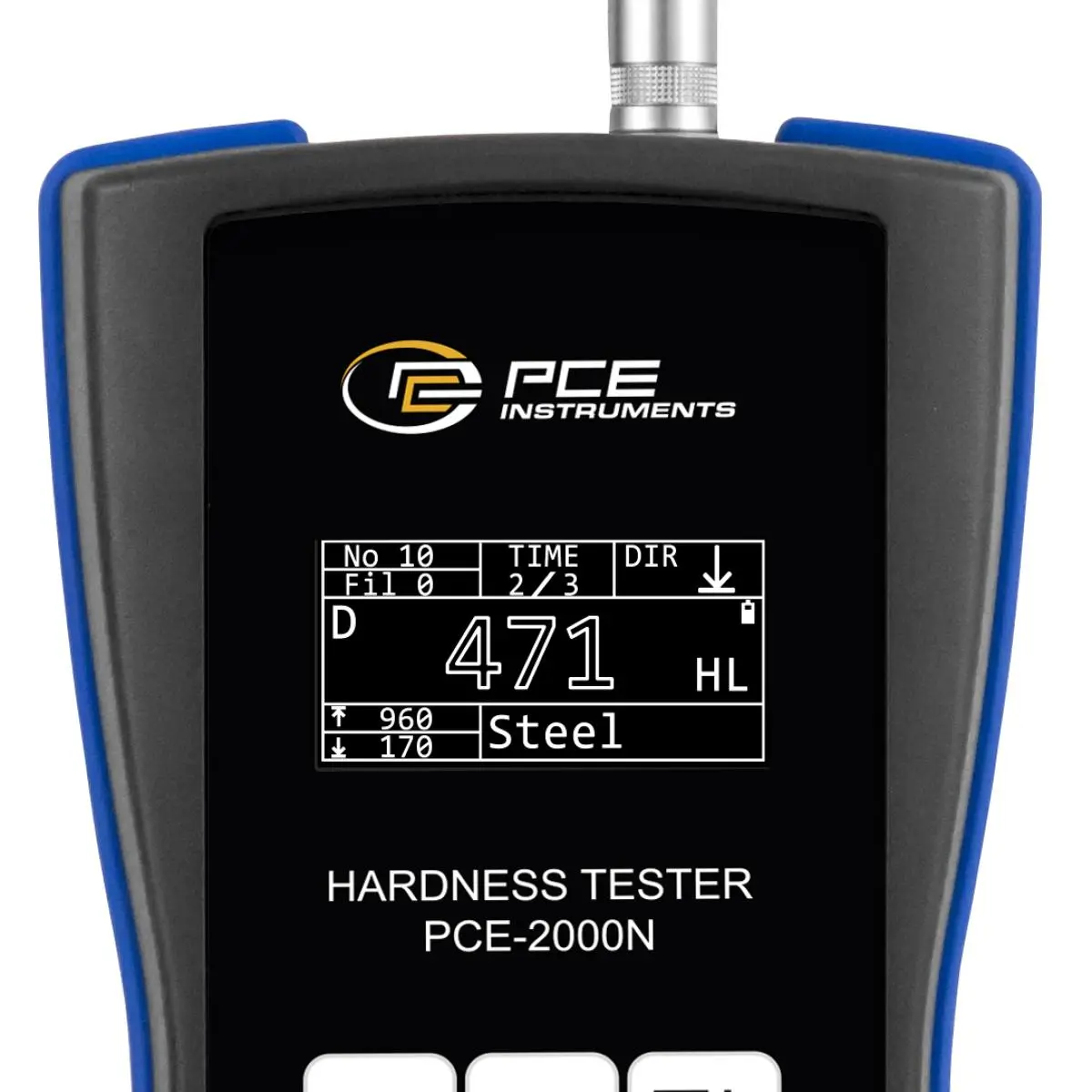

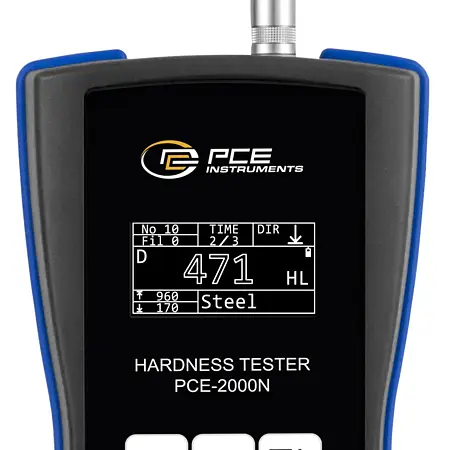

DisplayOLED, de 128 x 64 pixels
Memória600 valores médio em 6 grupos de dados
Saída de dadosMemória USB
Alimentação3 pilhas de 1,5 V, tipo AAA
Desconexão automáticaApós 12 minutos de inatividade
Condições operativas+10 ... +50 °C / 20 ... 90 % U.r.
Condições de armazenamento-30 ... +60 °C
Dimensões160 x 80 x 40 mm
PesoDispositivo com pilhas: aprox. 300 g
Sensor percutor: aprox. 75 g

Material
Aço/aço moldado em frioHRA 59,1 ... 85,8
HRC 20 ... 68,5
HRB 38,4 ... 99,6
HB 127 ... 651
HSD 32,2 ... 99,5
HV 83 ... 976

Liga de açoHRC 20,4 ... 67,1
HV 80 ... 898

Aço inoxidávelHRB 46,5 ... 101,7
HB 85 ... 655
HV 85 ... 802

Fundição cinzentaHB 93 ... 334

Fundição esferoidalHB 131 ... 387

Fundição de alumínioHRB 23,8 ... 84,6
HB 19 ... 164

LatãoHRB 13,5 ... 95,3
HB 40 ... 173

BronzeHB 60 ... 290

CobreHB 45 ... 315

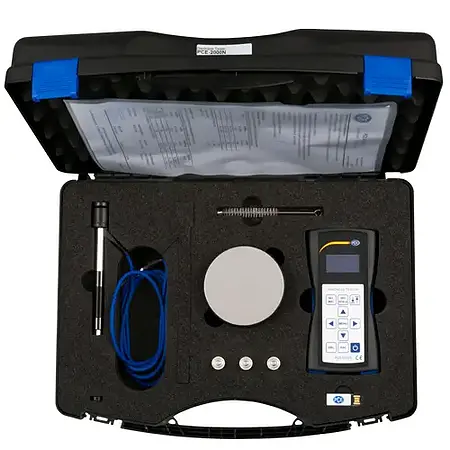

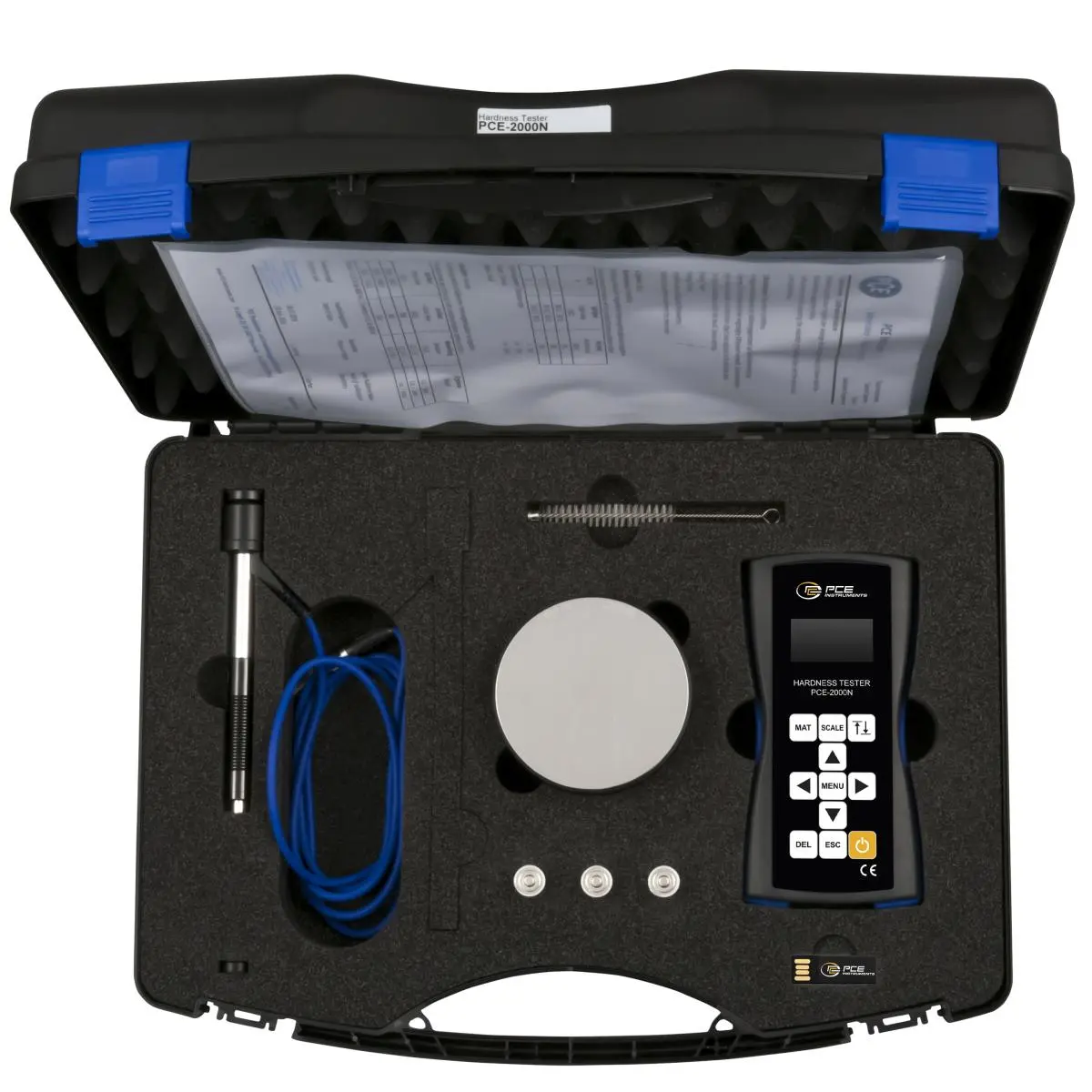

Conteúdo da remessa

1 x Durômetro PCE-2000N
1 x Bloco de calibração
1 x Durômetro tipo D
1 x Estojo de transporte
1 x Escova de limpeza
1 x Manual de instruções
3 x Pilhas de 1,5 V, tipo AAA
1 x Anel de apoio de substituição
1 x Memória USB de 2 GB
