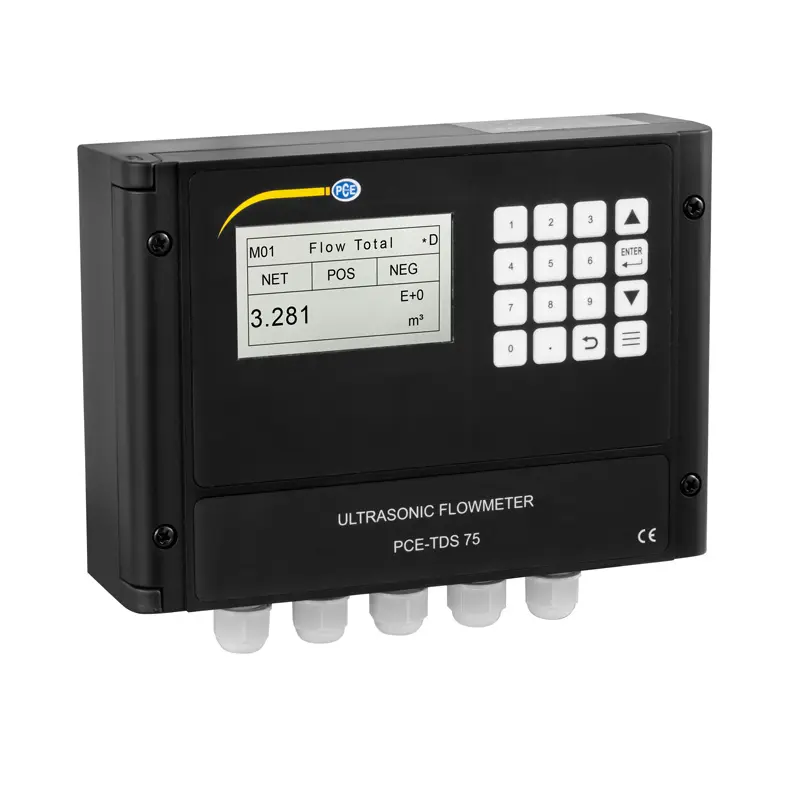

Caudalímetro ultra-sônico PCE-TDS 75

Referência: PCE-TDS 75

GTIN (EAN): 4250348722560

Descrição

Caudalímetro ultra-sônico / Medidor de vazão de instalação fixa / Diferentes opções de conexão para processos / Medição de temperatura para determinar potência térmica / Precisão de 1 % / Para tubulações com diâmetro máx. de 1200 mm

O caudalímetro ultra-sônico é um instrumento de medição para instalação fixa. Com este medidor de fluxo poderá determinar o fluxo dos líquidos nas tubulações. Os sensores do caudalímetro ultra-sônico podem ser montados diretamente sobre a tubulação sem precisar cortá-la. Graças a isso, é possível montar este caudalímetro ultra-sônico enquanto o sistema está em operação.

Outra particularidade do caudalímetro ultra-sônico são suas diferentes saídas. O caudalímetro ultra-sônico permite converter a vazão em um sinal analógico de 4-20 mA. Através da saída de impulsos (OCT) poderá transferir do caudalímetro ultra-sônico qualquer valor de medição. Adicionalmente, poderá obter os valores de medição através das saídas Modbus RS-232 e RS-485. Isso permite integrar o caudalímetro ultra-sônico diretamente em um controlador de processos.

Características

- Caudalímetro de instalação fixa

- Diferentes saídas para integração de processos

- Determina a potência térmica

- Para instalação fixa

- Para tubos com diâmetro de 25 ... 1200 mm

Especificações

Faixa	±0,03 ... ±5 m/s (±0,09 ... ±16 ft/s)
Precisão	±1 % do valor
Repetibilidade	0,2 %
Diâmetro da tubulação	25 ... 1200 mm (1 ... 48 ")
Saída analógica	0/4 ... 20 mA (carga máx. 750 Ω)
Saída de impulsos	0 ... 9999 Hz OCT (possibilidade de ajustar os limites de frequência)
Saída relé	1 A com 125 V AC 2 A com 30 V DC Frequência máxima: 1 Hz
Interface	RS-232 / RS-485
Alimentação	10 ... 36 V DC
Potência absorvida	1 A
Display	LCD, 256 x 128 pixel, com luz de fundo
Condições ambientais da base	-40 ... +60 °C ( -40 ... 140 °F) 0 ... 99 % H.r., sem condensação
Condições ambientais do sensor	-40 ... +80 °C (-40 ... 176 °F) 0 ... 99 % H.r., sem condensação
Material da caixa de base	PC/ABS
Proteção da base	IP 65
Proteção sensor	IP 68
Comprimento do cabo	9 m, 30 ft
Dimensões	16 x 23 x 28 cm
Peso	3,2 kg
